综合地貌5017等高线地形图75012426
50 50 50 75 75 75 124 26 综合 地貌 等高线 地形图

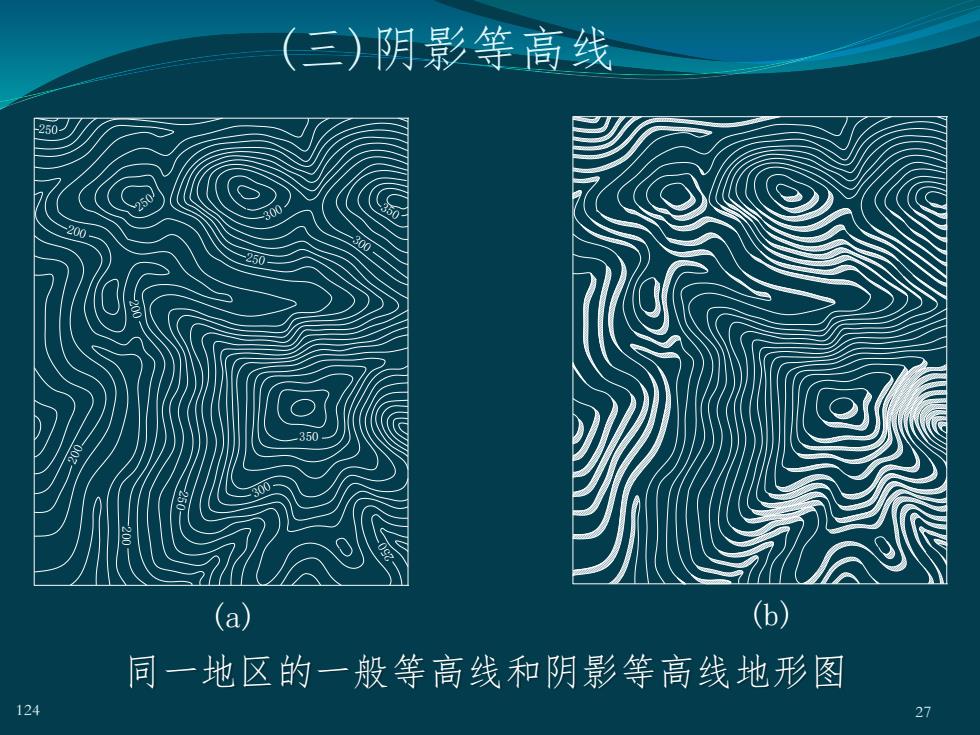

（三）阴影等高线350(b)a同一地区的一般等高线和阴影等高线地形图12427
(三)阴影等高线 250 200 200 250 350 300 250 350 300 300 250 250 200 200 (a) (b) 同一地区的一般等高线和阴影等高线地形图 124 27
影像地图加绘等高线12428
124 28 影像地图加绘等高线
（四）等高线的特性对于绘制等高线地形图或使用它，必须掌握等高线的特性：1.同一条等高线上高程必相等（等高）：2.各条等高线应是闭合曲线，如不在本幅图闭合，必定在相邻的其他图幅闭合（闭合）：3.只有在绝壁悬崖处等高线才会相交（特例相交）4.等高线与山脊线或山谷线成正交（两线正交）：5，同一幅图内等高距为定值，所以地面平缓处等高线平距大、陡峭处平距小（缓稀，陡密）。12429
(四) 等高线的特性 1.同一条等高线上高程必相等(等高); 2.各条等高线应是闭合曲线，如不在本幅图闭合， 必定在相邻的其他图幅闭合(闭合); 3.只有在绝壁悬崖处等高线才会相交(特例相交); 4.等高线与山脊线或山谷线成正交(两线正交); 5.同一幅图内等高距为定值，所以地面平缓处等 高线平距大、陡峭处平距小(缓稀,陡密)。 29 124 对于绘制等高线地形图或使用它,必须掌握等 高线的特性:
五、地形图的分幅和编号地形图的分幅与编号是便于地形图的管理与使用。两种分幅方法：梯形分幅一按经线和纬线划分图幅范围，用于中小比例尺的国家基本图的分幅矩形分幅一按纵横坐标格网线划分图幅范围，用于城市大比例尺图的分幅。（一）地形图的国际分幅和编号按国际统一规定的经线为图幅的东西边界，纬线为南北边界，并以1：100百万比例尺地形图的分幅为基本分幅，衍生出其他比例尺的分幅。12430
五、地形图的分幅和编号 地形图的分幅与编号是便于地形图的管理与使用。 两种分幅方法： 梯形分幅— 按经线和纬线划分图幅范围,用于中小 比例尺的国家基本图的分幅。 矩形分幅— 按纵横坐标格网线划分图幅范围,用于 城市大比例尺图的分幅。 （一）地形图的国际分幅和编号 124 30 按国际统一规定的经线为图幅的东西边界，纬线为南北 边界，并以1∶100百万比例尺地形图的分幅为基本分幅， 衍生出其他比例尺的分幅
