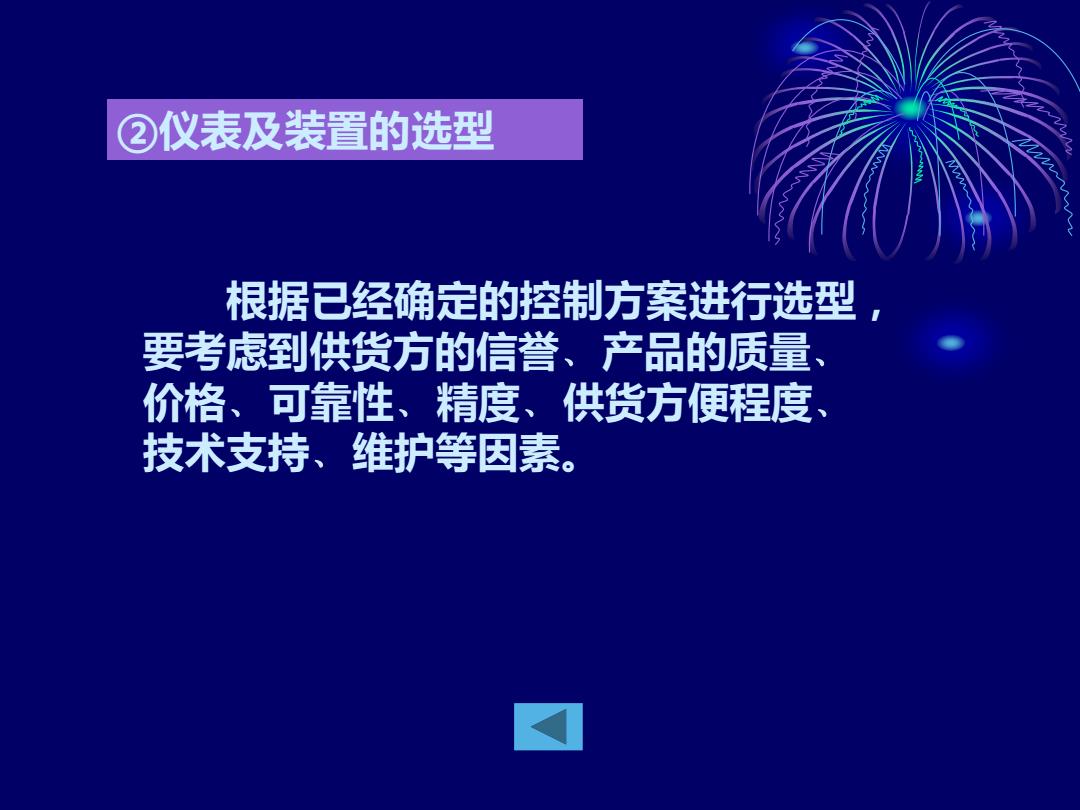

②仪表及装置的选型 根据已经确定的控制方案进行选型 要考虑到供货方的信誉、产品的质量 价格、可靠性、精度、供货方便程度 技术支持、维护等因素。 I
②仪表及装置的选型 根据已经确定的控制方案进行选型， 要考虑到供货方的信誉﹑产品的质量﹑ 价格﹑可靠性﹑精度﹑供货方便程度﹑ 技术支持﹑维护等因素

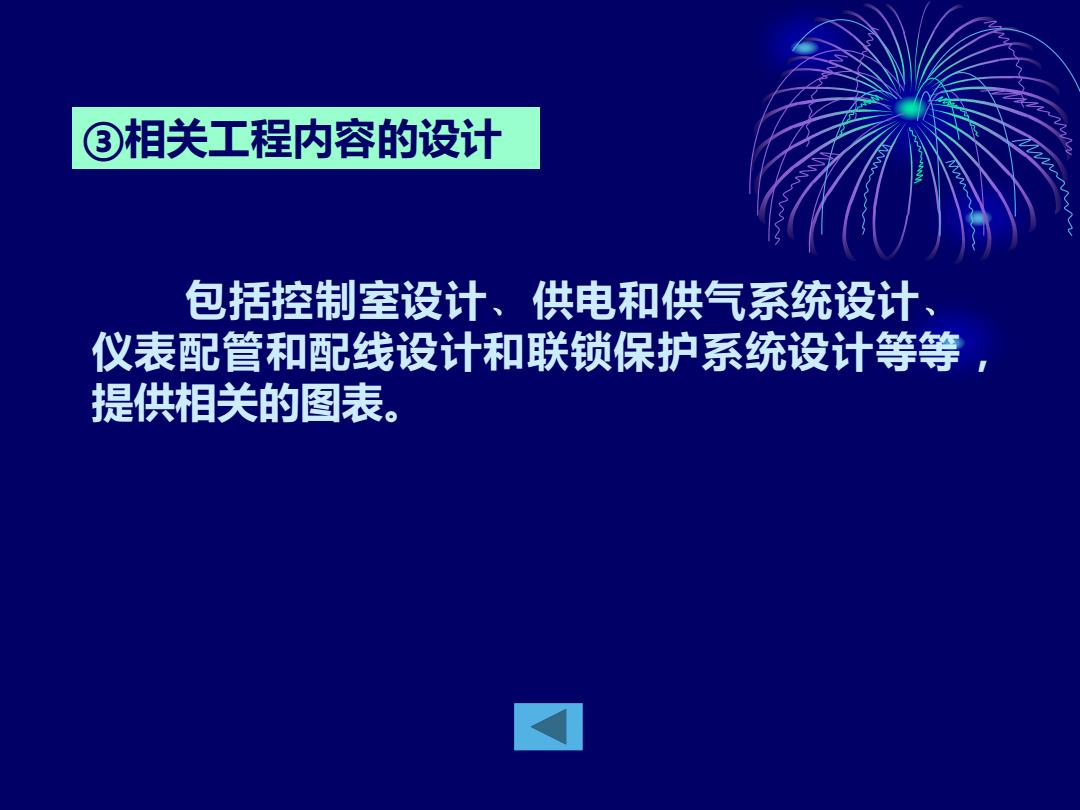

③相关工程内容的设计 包括控制室设计、供电和供气系统设计 仪表配管和配线设计和联锁保护系统设计等等 提供相关的图表。 I
包括控制室设计﹑供电和供气系统设计﹑ 仪表配管和配线设计和联锁保护系统设计等等， 提供相关的图表。 ③相关工程内容的设计

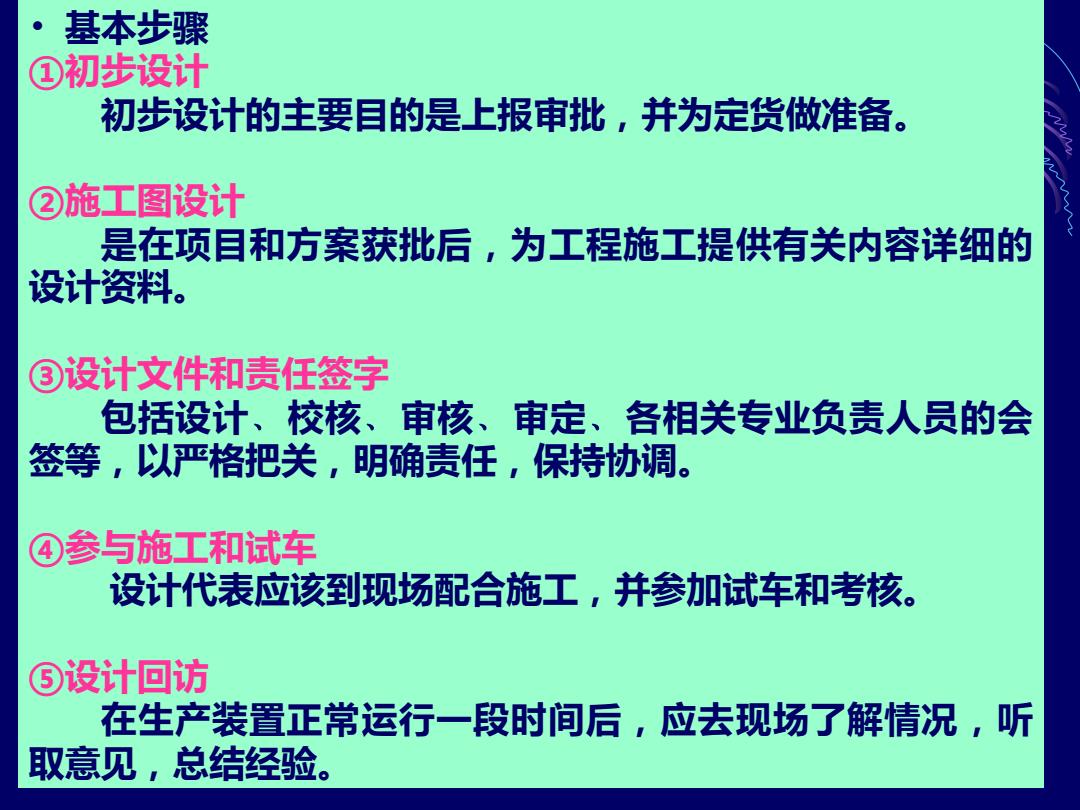

基本步骤 ①初步设计 初步设计的主要目的是上报审批，并为定货做准备。 ②施工图设计 是在项目和方案获批后，为工程施工提供有关内容详细的 设计资料。 ③设计文件和责任签字 包括设计、校核、审核、 审定、各相关专业负责人员的会 签等，以严格把关，明确责任，保持协调。 ④参与施工和试车 设计代表应该到现场配合施工，并参加试车和考核。 ⑤设计回访 在生产装置正常运行一段时间后，应去现场了解情况，听 取意见，总结经验
• 基本步骤 ①初步设计 初步设计的主要目的是上报审批，并为定货做准备。 ②施工图设计 是在项目和方案获批后，为工程施工提供有关内容详细的 设计资料。 ③设计文件和责任签字 包括设计﹑校核﹑审核﹑审定﹑各相关专业负责人员的会 签等，以严格把关，明确责任，保持协调。 ④参与施工和试车 设计代表应该到现场配合施工，并参加试车和考核。 ⑤设计回访 在生产装置正常运行一段时间后，应去现场了解情况，听 取意见，总结经验

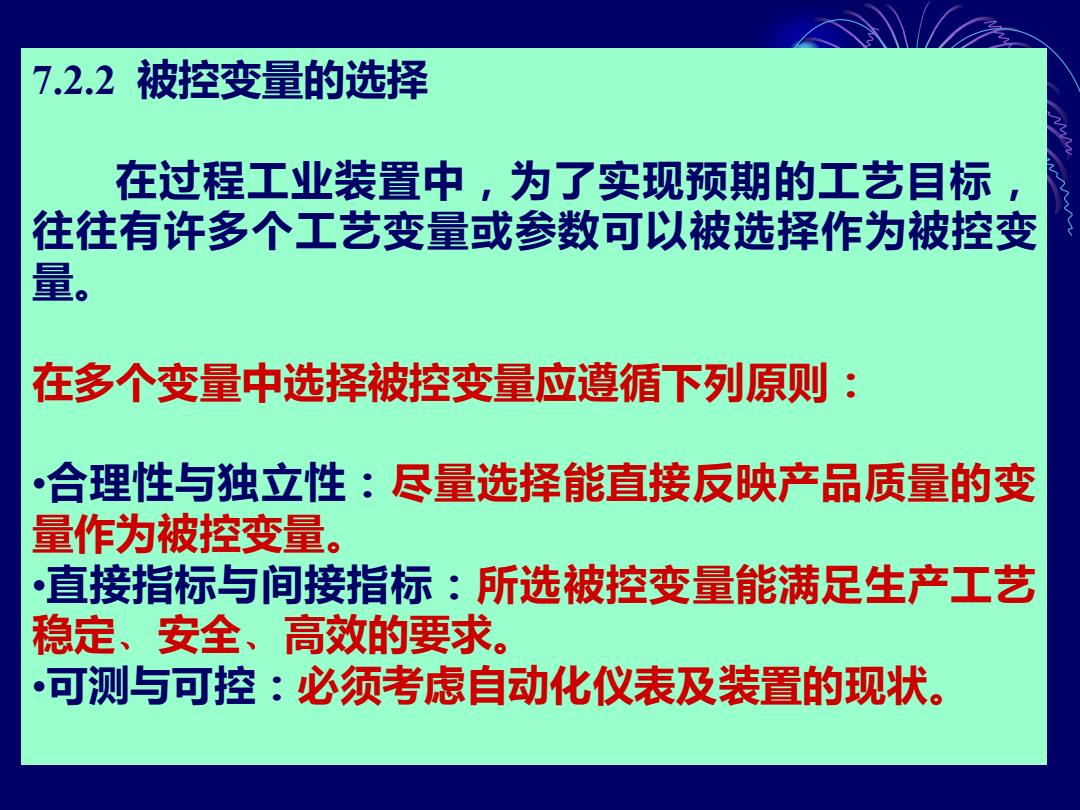

7.2.2 被控变量的选择 在过程工业装置中，为了实现预期的工艺目标 往往有许多个工艺变量或参数可以被选择作为被控变 量。 在多个变量中选择被控变量应遵循下列原则 合理性与独立性：尽量选择能直接反映产品质量的变 量作为被控变量。 直接指标与间接指标：所选被控变量能满足生产工艺 稳定、安全、高效的要求。 可测与可控：必须考虑自动化仪表及装置的现状
7.2.2 被控变量的选择 在过程工业装置中，为了实现预期的工艺目标， 往往有许多个工艺变量或参数可以被选择作为被控变 量。 在多个变量中选择被控变量应遵循下列原则： •合理性与独立性：尽量选择能直接反映产品质量的变 量作为被控变量。 •直接指标与间接指标：所选被控变量能满足生产工艺 稳定﹑安全﹑高效的要求。 •可测与可控：必须考虑自动化仪表及装置的现状

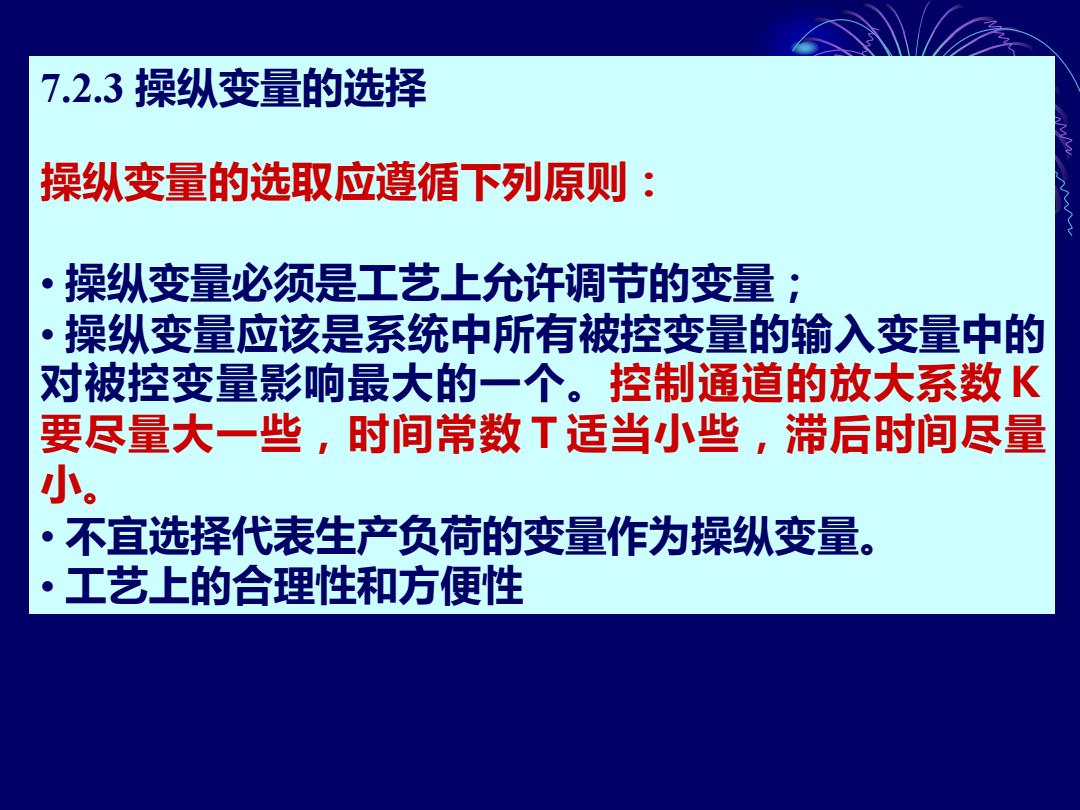

7.2.3 操纵变量的选择 操纵变量的选取应遵循下列原则： 操纵变量必须是工艺上允许调节的变量 操纵变量应该是系统中所有被控变量的输入变量中的 对被控变量影响最大的一个。控制通道的放大系数K 要尽量大一些，时间常数T适当小些，滞后时间尽量 小。 不宜选择代表生产负荷的变量作为操纵变量。 ·工艺上的合理性和方便性
7.2.3 操纵变量的选择 操纵变量的选取应遵循下列原则： • 操纵变量必须是工艺上允许调节的变量； • 操纵变量应该是系统中所有被控变量的输入变量中的 对被控变量影响最大的一个。控制通道的放大系数Ｋ 要尽量大一些，时间常数Ｔ适当小些，滞后时间尽量 小。 • 不宜选择代表生产负荷的变量作为操纵变量。 • 工艺上的合理性和方便性
