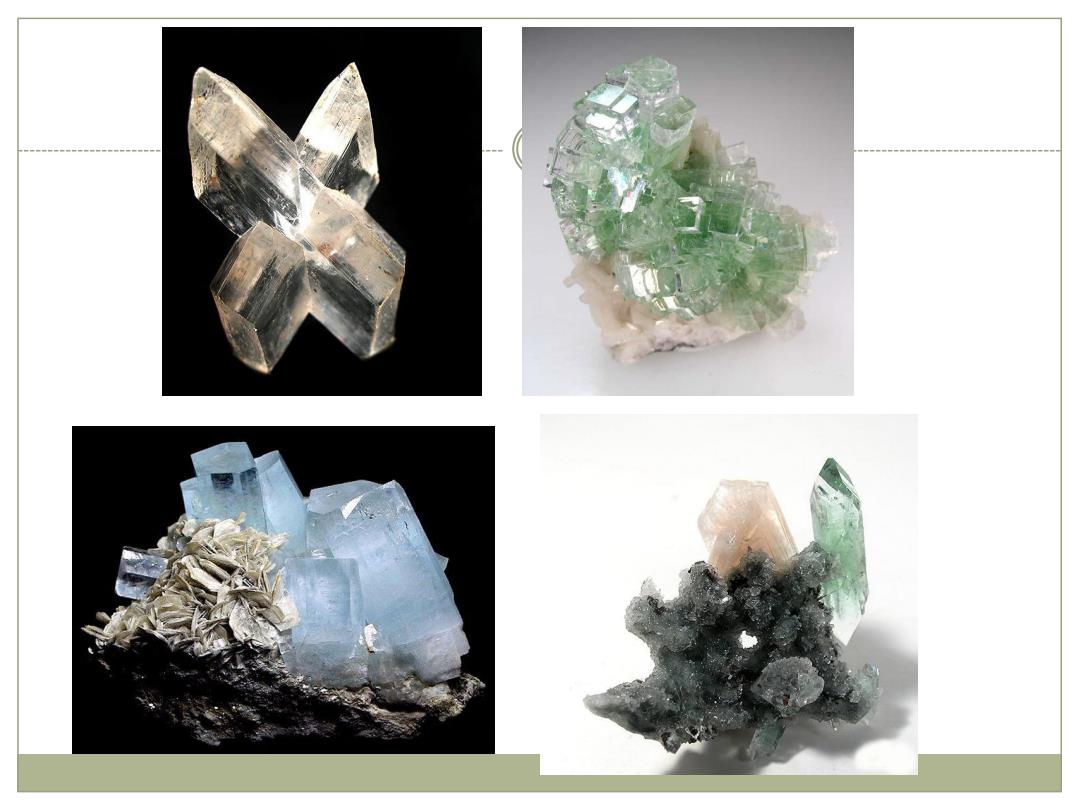

(一)压电单晶体 天然结构石英晶体的理想外形是 一个正六面体，在晶体学中它可用三 根互相垂直的轴来表示，其中纵向轴Z 一称为光轴；经过正六面体棱线，并 垂直于光轴的X一轴称为电轴；与X一 轴和Z一轴同时垂直的Y一轴（垂直 于正六面体的棱面)称为机械轴
Z X Y 天然结构石英晶体的理想外形是 一个正六面体，在晶体学中它可用三 根互相垂直的轴来表示，其中纵向轴Z －Z称为光轴；经过正六面体棱线，并 垂直于光轴的X－X轴称为电轴；与X－ X轴和Z－Z轴同时垂直的Y－Y轴（垂直 于正六面体的棱面）称为机械轴。 （一）压电单晶体
13
(一)压电单晶体 石英晶体不是在任何方向都存在压电效应的。假 设从石英晶体上切下一片平行六面体一晶体切片， 使它的晶面分别平行于X、Y、轴，如图。并在垂直X 轴方向两面用真空镀膜或沉银法得到电极面。X切割具 有纵向压电性，Y切割具有横向压电性 X
石英晶体不是在任何方向都存在压电效应的。假 设从石英晶体上切下一片平行六面体——晶体切片， 使它的晶面分别平行于X、Y、Z轴，如图。并在垂直X 轴方向两面用真空镀膜或沉银法得到电极面。X切割具 有纵向压电性，Y切割具有横向压电性 Z X h l d （一）压电单晶体

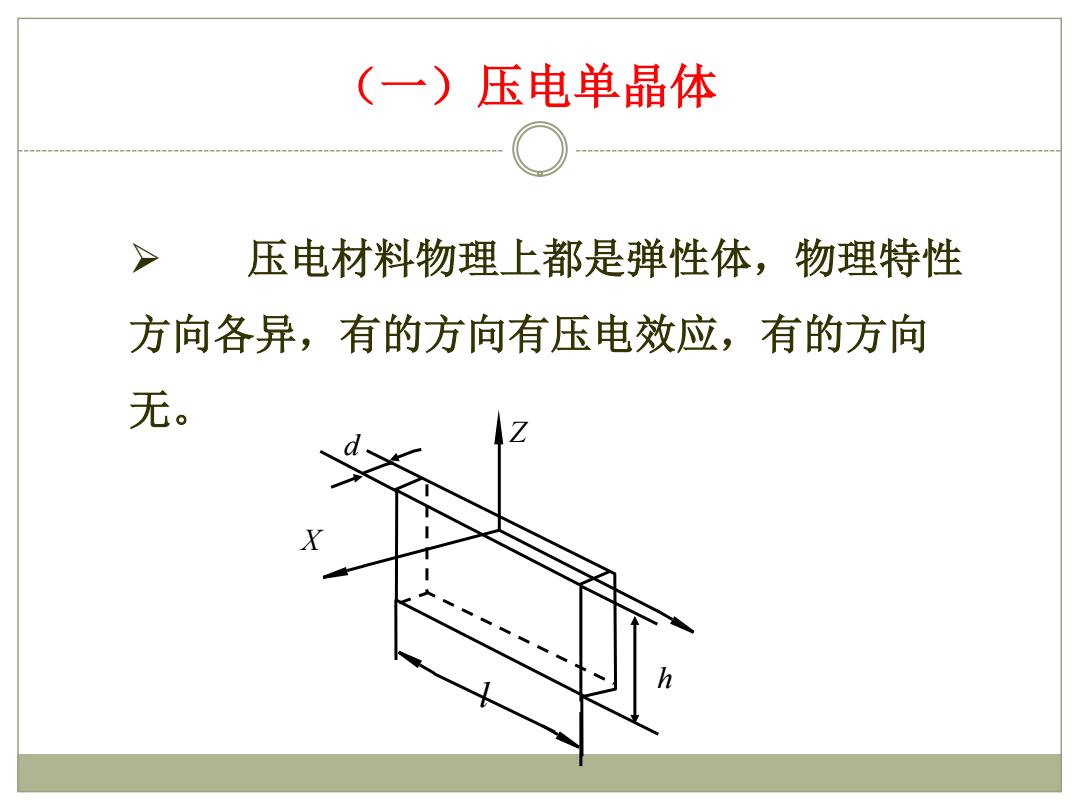

(一)压电单晶体 > 压电材料物理上都是弹性体，物理特性 方向各异，有的方向有压电效应，有的方向 无。 Z X
15 压电材料物理上都是弹性体，物理特性 方向各异，有的方向有压电效应，有的方向 无。 （一）压电单晶体 Z X h l d

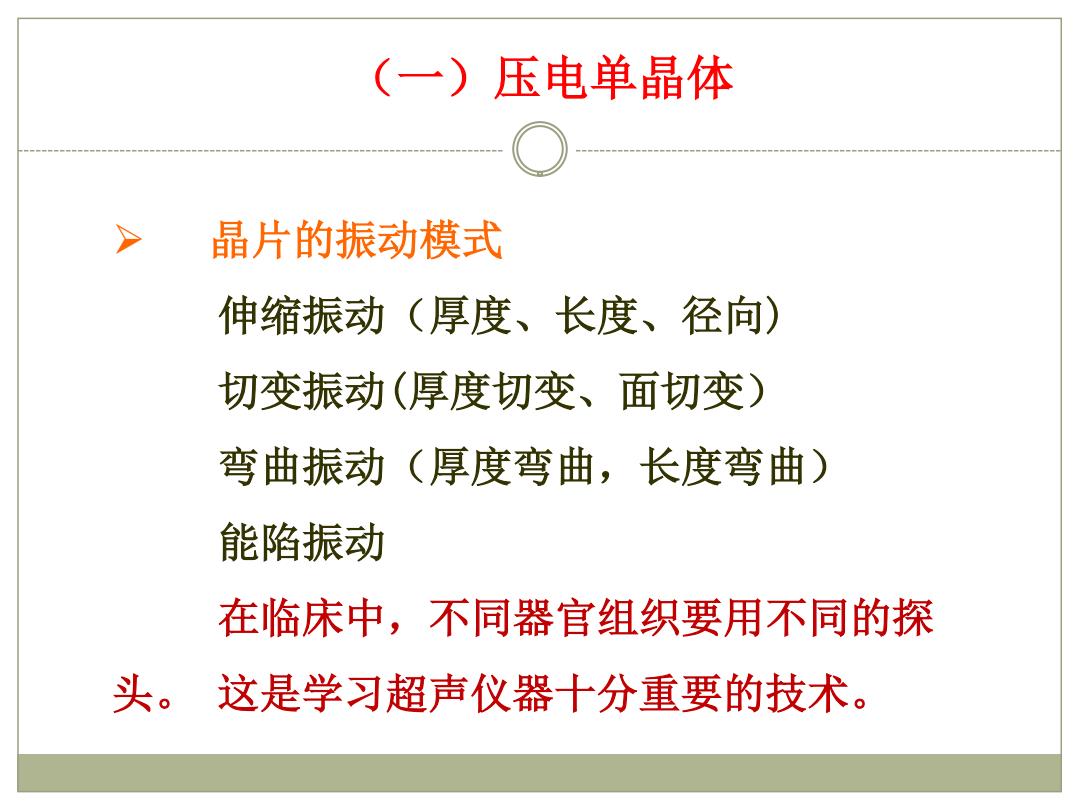

(一)压电单晶体 晶片的振动模式 伸缩振动（厚度、长度、径向) 切变振动（厚度切变、面切变） 弯曲振动（厚度弯曲，长度弯曲） 能陷振动 在临床中，不同器官组织要用不同的探 头。这是学习超声仪器十分重要的技术
16 晶片的振动模式 伸缩振动（厚度、长度、径向) 切变振动(厚度切变、面切变） 弯曲振动（厚度弯曲，长度弯曲） 能陷振动 在临床中，不同器官组织要用不同的探 头。 这是学习超声仪器十分重要的技术。 （一）压电单晶体
