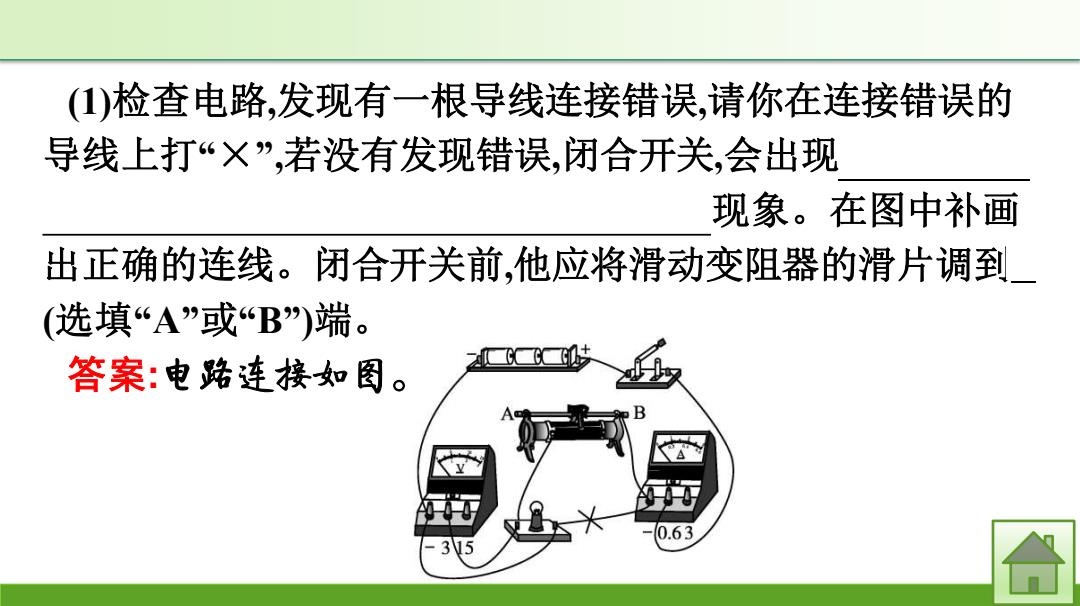

(1)检查电路，发现有一根导线连接错误，请你在连接错误的 导线上打“×”，若没有发现错误，闭合开关，会出现 现象。在图中补画 出正确的连线。闭合开关前，他应将滑动变阻器的滑片调到 (选填“A”或B)端。 答案：电路连接如图。 0.63
(1)检查电路,发现有一根导线连接错误,请你在连接错误的 导线上打“×”,若没有发现错误,闭合开关,会出现电压表指针 指在量程之外,电流表无示数,灯泡不亮 现象。在图中补画 出正确的连线。闭合开关前,他应将滑动变阻器的滑片调到B (选填“A”或“B”)端。 答案:电路连接如图

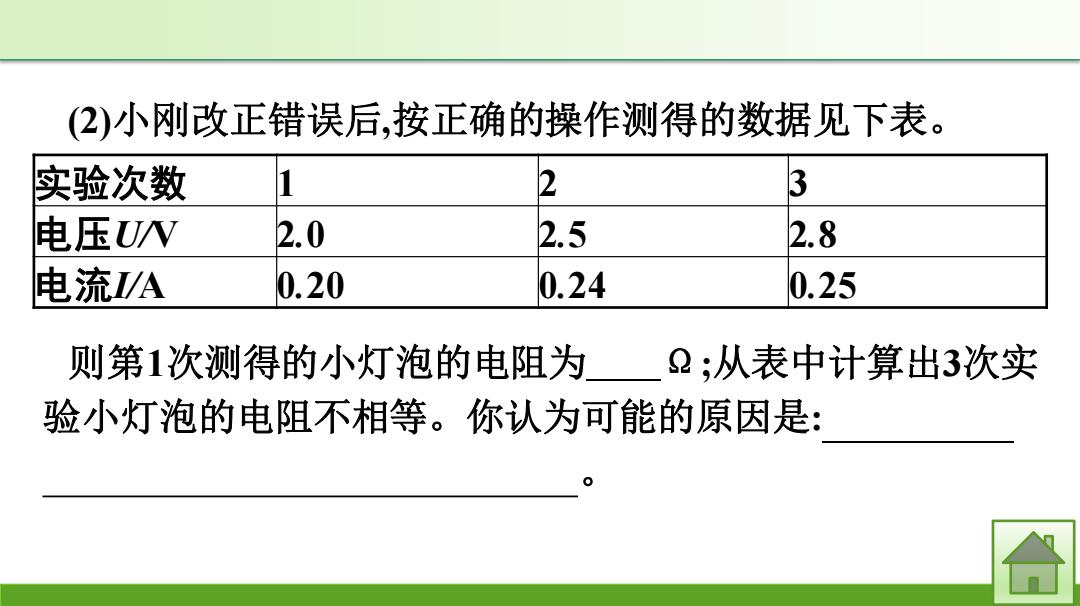

(2)小刚改正错误后，按正确的操作测得的数据见下表。 实验次数 1 2 3 电压UV 2.0 2.5 2.8 电流I/公 0.20 0.24 0.25 测第1次测得的小灯泡的电阻为 2;从表中计算出3次实 验小灯泡的电阻不相等。你认为可能的原因是：
(2)小刚改正错误后,按正确的操作测得的数据见下表。 实验次数 1 2 3 电压U/V 2.0 2.5 2.8 电流I/A 0.20 0.24 0.25 则第1次测得的小灯泡的电阻为10 Ω;从表中计算出3次实 验小灯泡的电阻不相等。你认为可能的原因是:小灯泡灯丝 的电阻随它的温度升高而增大
