(4)调节 改变待测电阻两端的电压，再 测两组电压值和对应的电流值，将获得的数据填入实验记录 表格。 (⑤)根据 算出Rx,数值记录在表格中。 合
(4)调节滑动变阻器的滑片 ,改变待测电阻两端的电压,再 测两组电压值和对应的电流值,将获得的数据填入实验记录 表格。 (5)根据 R=𝐔 𝐈 算出 Rx,数值记录在表格中
核心重点探究 探究问题 伏安法测电阻 【例题】小华同学想用伏安法来测量定值电阻R的阻值， 于是他在学校实验室借了一些器材，连接了如图甲所示的电 路，电源电压恒定不变。 2 IIA 0.8 WN 3 0.2 0.4 0.6 000 A 0.6 0.4 0.63 3 0.2 0123456UV 315 甲 丙
核心重点探究 探究问题 伏安法测电阻 【例题】小华同学想用伏安法来测量定值电阻Rx的阻值, 于是他在学校实验室借了一些器材,连接了如图甲所示的电 路,电源电压恒定不变。 甲 乙 丙
(1)连接电路时，开关应处于 状态。闭合开关，向 (选填“A”或“B)端移动滑动变阻器的滑片能使电流表的示数 变大。滑动变阻器除了保护电路外，还有一个重要作用是 (2)操作中，小华发现两个电表中只有一个电表有示数，初步 检查确认，电路接线完好，两个电表均无故障，则发生故障的元 件应是 A.电源 B.电阻Rx C滑动变阻器
(1)连接电路时,开关应处于断开 状态。闭合开关,向A (选填“A”或“B”)端移动滑动变阻器的滑片能使电流表的示数 变大。滑动变阻器除了保护电路外,还有一个重要作用是控 制定值电阻两端电压大小,以便多次测量求平均值,减小误差。 (2)操作中,小华发现两个电表中只有一个电表有示数,初步 检查确认,电路接线完好,两个电表均无故障,则发生故障的元 件应是B 。 A.电源 B.电阻Rx C.滑动变阻器
(3)排除故障后，闭合开关，当电压表示数为2.6V时，电流表的 示数如图乙所示，计算R的阻值为 2。 (4)按照上面的操作步骤，小华又测量了一个额定电压为3V 的小灯泡的电阻，并描绘了其电流随电压变化的图象（即-U图 象)，小华发现他所描绘的定值电阻的-U图象是一条直线，而 小灯泡的-U图象如图丙所示，原因可能是小灯泡的电阻与 有关
(3)排除故障后,闭合开关,当电压表示数为2.6 V时,电流表的 示数如图乙所示,计算Rx的阻值为10 Ω。 (4)按照上面的操作步骤,小华又测量了一个额定电压为3 V 的小灯泡的电阻,并描绘了其电流随电压变化的图象(即I-U图 象),小华发现他所描绘的定值电阻的I-U图象是一条直线,而 小灯泡的I-U 图象如图丙所示,原因可能是小灯泡的电阻与 温度 有关

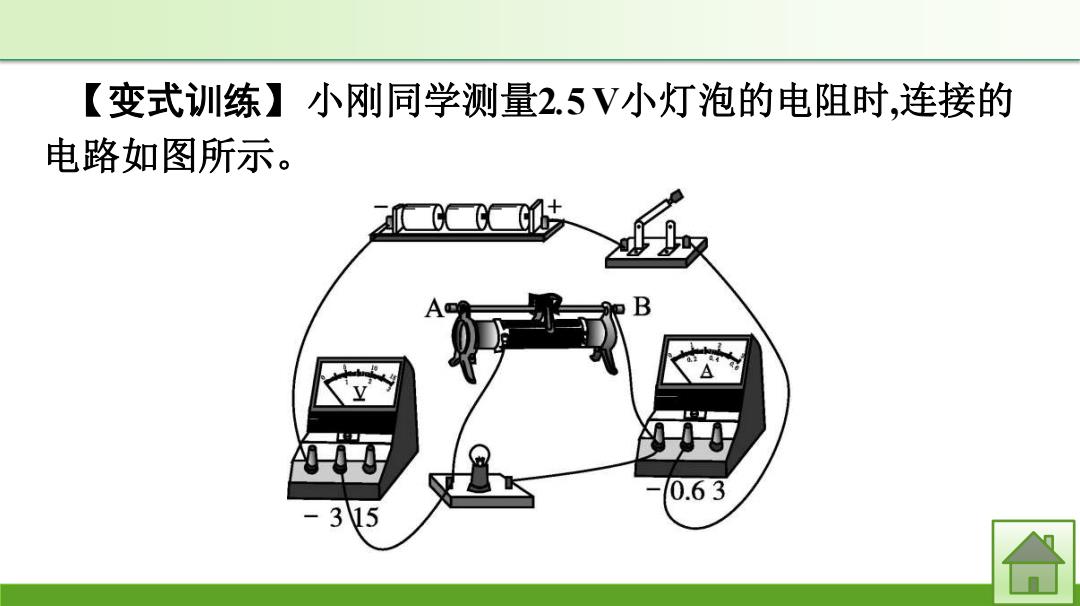

【变式训练】小刚同学测量2.5V小灯泡的电阻时，连接的 电路如图所示。 0.63 合
【变式训练】小刚同学测量2.5 V小灯泡的电阻时,连接的 电路如图所示
