家庭侯亚 第二十章 电与磁 第3节 电磁铁 电磁继电器
第二十章 电与磁 第3节 电磁铁 电磁继电器
基础自主梳理 导 核心重点探究 航 新知川练巩固 素能演练提升
导 航 基础自主梳理 核心重点探究 新知训练巩固 素能演练提升
基础自主梳理 知识点一 电磁铁 1.构造：电磁铁由 和 组成。 2.工作原理：电流的磁效应。 3.应用 知识点二 电磁铁的磁性 1.磁性的有无，由电流的 来决定。 2.磁性强弱与 和 有关
基础自主梳理 知识点一 电磁铁 1.构造:电磁铁由铁芯 和螺线管 组成。 2.工作原理:电流的磁效应。 3.应用:电磁继电器、电冰箱、吸尘器、磁浮列车、电磁起 重机 。 知识点二 电磁铁的磁性 1.磁性的有无,由电流的通断 来决定。 2.磁性强弱与电流大小 和线圈的匝数 有关
知识点三 电磁继电器 1.构造： 2.实质：由电磁铁控制工作电路的 3.工作原理：电磁铁 时，具有 ,吸引衔铁，使动触 点和静触点接触，工作电路 ;电磁铁 时，失去 弹簧把衔铁拉起来，使动触点和静触点 ,工作电路
知识点三 电磁继电器 1.构造:电磁铁 、衔铁 、弹簧 、动触点 、静触点 。 2.实质:由电磁铁控制工作电路的开关 。 3.工作原理:电磁铁通电 时,具有磁性 ,吸引衔铁,使动触 点和静触点接触,工作电路闭合 ;电磁铁断电 时,失去磁性, 弹簧把衔铁拉起来,使动触点和静触点分开 ,工作电路断开

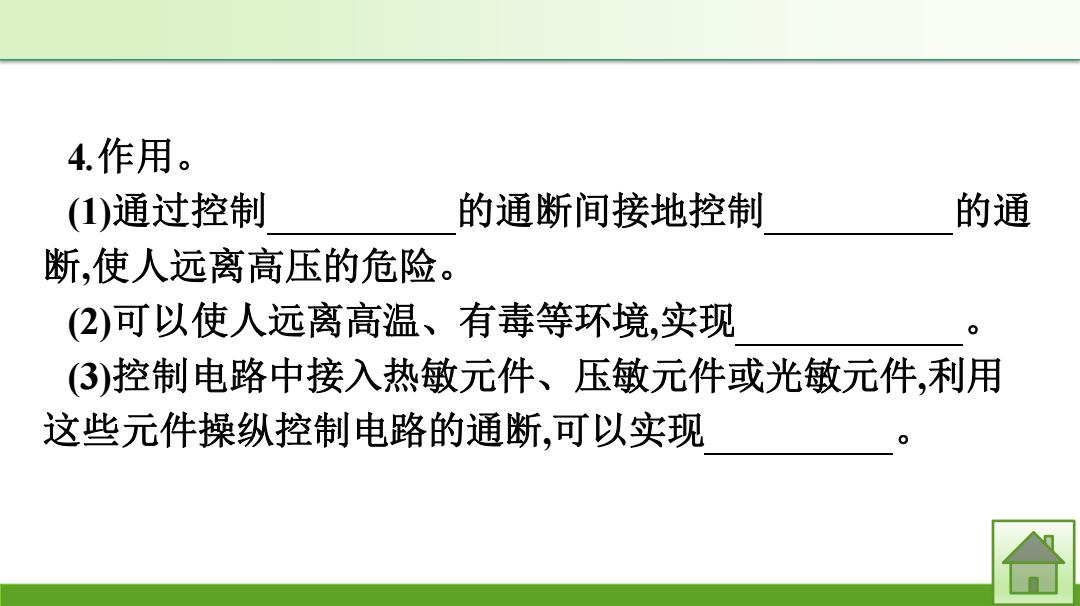

4.作用。 (1)通过控制 的通断间接地控制 的通 断，使人远离高压的危险。 (2)可以使人远离高温、有毒等环境，实现 3)控制电路中接入热敏元件、压敏元件或光敏元件，利用 这些元件操纵控制电路的通断，可以实现
4.作用。 (1)通过控制低压电路 的通断间接地控制高压电路 的通 断,使人远离高压的危险。 (2)可以使人远离高温、有毒等环境,实现远距离控制 。 (3)控制电路中接入热敏元件、压敏元件或光敏元件,利用 这些元件操纵控制电路的通断,可以实现自动控制
