家庭馆四 第十七章 欧姆定律 第1节 电流与电压和电阻的关系
第十七章 欧姆定律 第1节 电流与电压和电阻的关系
基础自主梳理 导 核心重点探究 航 新知川练巩固 素能演练提升
导 航 基础自主梳理 核心重点探究 新知训练巩固 素能演练提升
基础自主梳理 知识点一探究电流与电压的关系 1.提出问题：通过导体的电流跟导体两端的电压有怎样的关 系？ 2.设计实验：选择合适的器材，设计探究方案，并画出电路图。 实验器材：电源、 、定 值电阻、开关、导线若干
基础自主梳理 知识点一 探究电流与电压的关系 1.提出问题:通过导体的电流跟导体两端的电压有怎样的关 系? 2.设计实验:选择合适的器材,设计探究方案,并画出电路图。 实验器材:电源、电流表 、电压表 、滑动变阻器 、定 值电阻、开关、导线若干

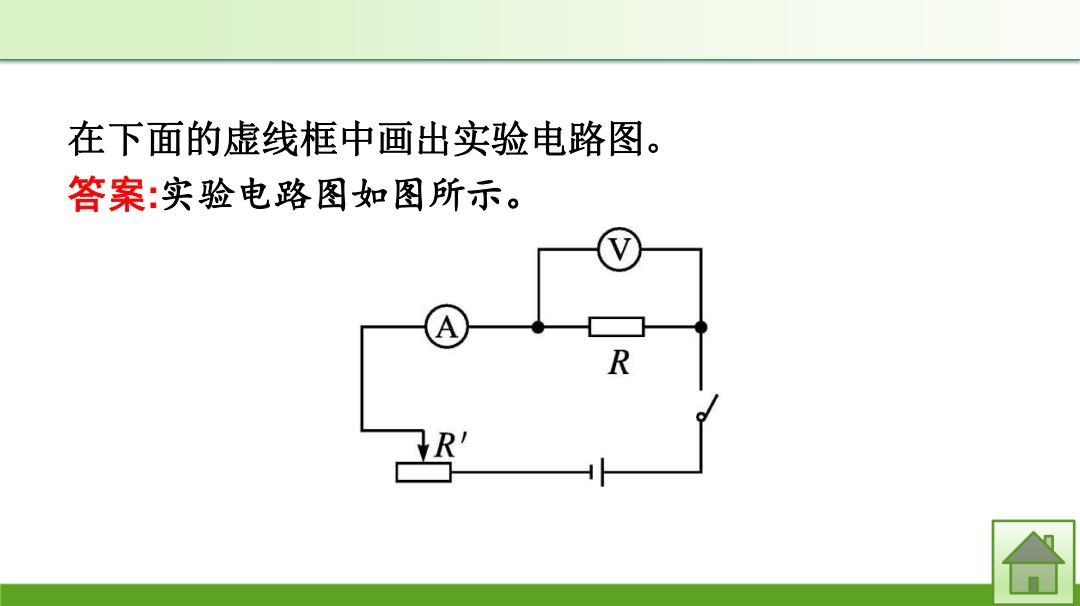

在下面的虚线框中画出实验电路图。 答案：实验电路图如图所示。 R
在下面的虚线框中画出实验电路图。 答案:实验电路图如图所示
3.探究方法： 法。本实验中应保持 不 变，用 改变电路中的电流和电阻两端的电压大 小。 4.实验结论：在电阻一定的情况下，通过导体的电流与导体两 端的电压
3.探究方法:控制变量 法。本实验中应保持导体电阻 不 变,用滑动变阻器 改变电路中的电流和电阻两端的电压大 小。 4.实验结论:在电阻一定的情况下,通过导体的电流与导体两 端的电压成正比
