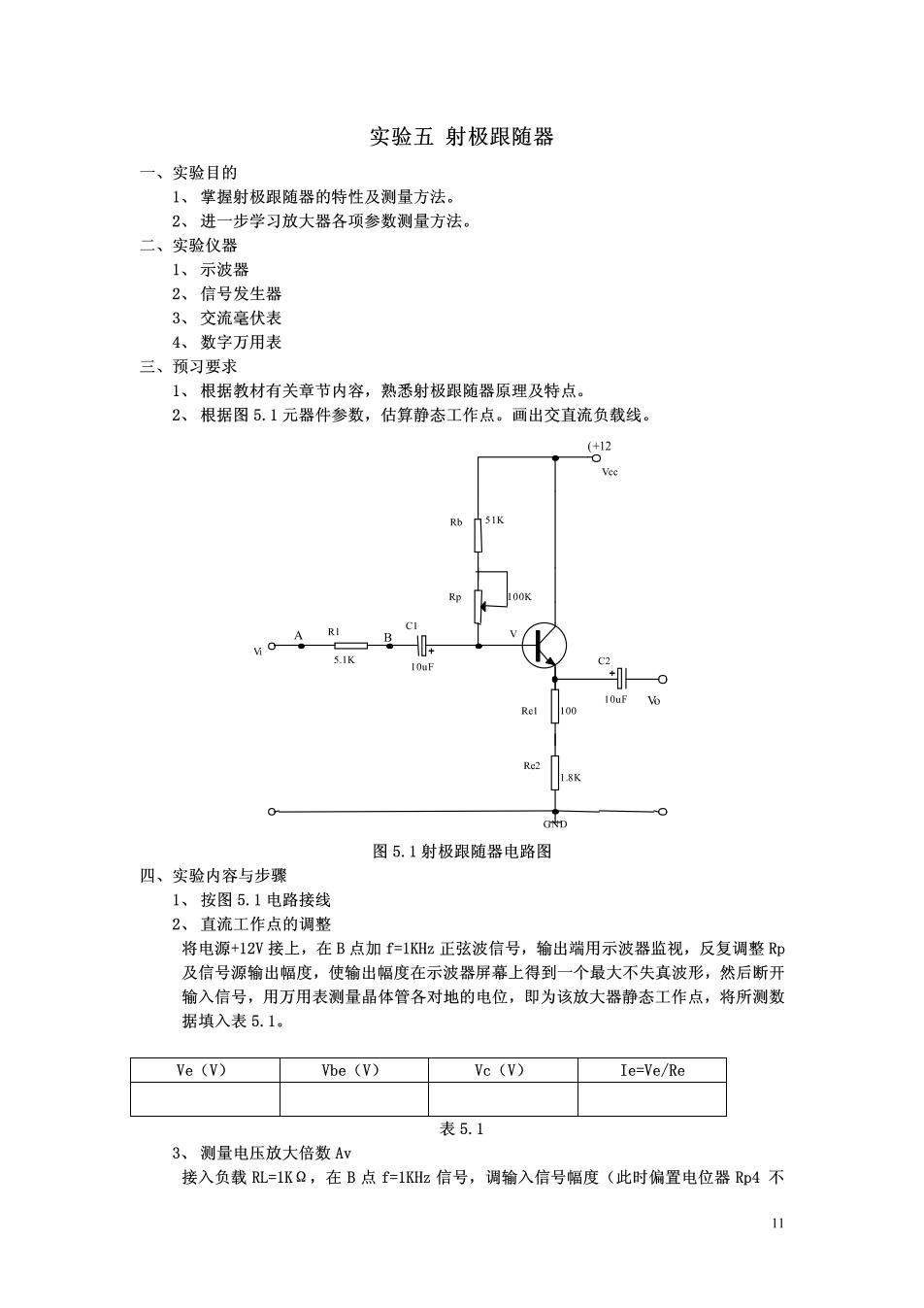

实验五射极跟随器 一实验目的 掌握射极跟随器的特性及测量方法 2、进一步学习放大器各项参数测量方法 二、实验仪器 1、示波器 信号发生器 3 交流毫伏表 4、数字万用表 三、预习要求 1、根据教材有关章节内容，熟悉射极跟随器原理及特点。 2、根据图5.1元器件参数，估算静态工作点。画出交直流负载线 (+12 RP 100 Re2 Q 0 图5.1射极跟随器电路图 四、实验内容与步骤 1、按图5.1电路接线 2、直流工作点的调整 将申源+12V接上，在B点加=12正弦波信号，龄出端用示波器监视，反有调整 及信号源输出幅度 使输出幅度在示波器屏幕上得到一个最大不失真波形，然后断开 输入信号，用万用表测量晶体管各对地的电位，即为该放大器静态工作点，将所测数 据填入表5.1。 Ve (V) Vbe (V) Ve (V) Ie=Ve/Re 衣5.1 3、测量电压放大倍数Av 接入负载L=1KQ,在B点f=1Kz信号，调输入信号幅度（此时偏置电位器R即4不 11

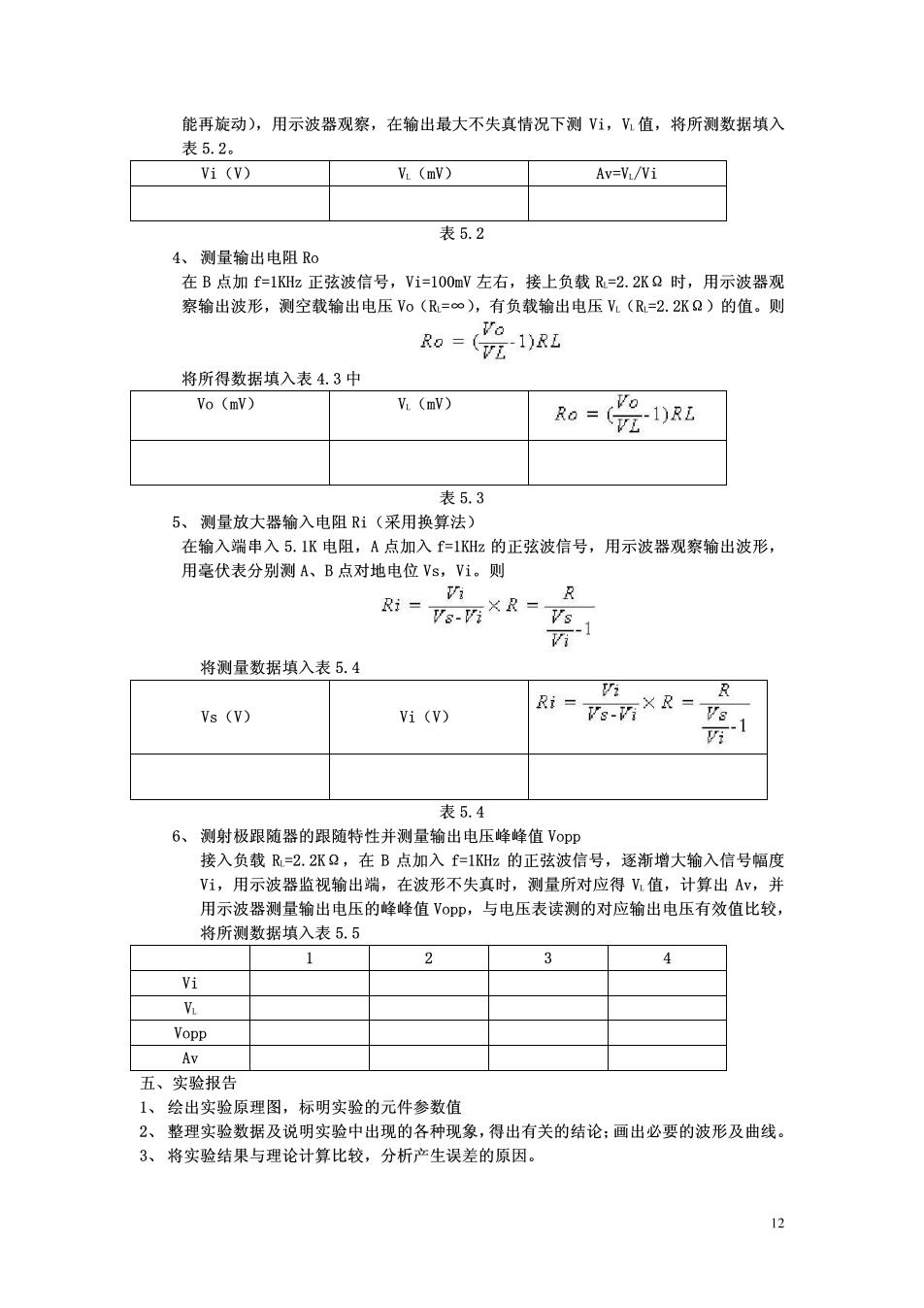

能再旋动)，用示波器观察，在输出最大不失真情况下测V1,V值，将所测数据填入 表5.2。 vi (v) Vi (mV) Av=V/Vi 表5.2 4、测量输出电阻RO 在B点加f=1z正弦波信号，Vi=100mV左右，接上负载R=2.2KQ时，用示波器观 察输出波形，测空载输出电压Vo(R=), 有负载输出电压V(R=2.2K2)的值。则 R=(院1)Z 将所得数据填入表4.3中 Vo (mV) Vi (mV) Ro =(VE-1)RL 表5.3 5、测量放大器输入电阻R1(采用换算法) 在输入端串入5.1K电阻，A点加入f=1Kz的正弦波信号，用示波器观察输出波形， 用毫伏表分别测A、B点对地电位Vs,Vi。则 将测量数据填入表5.4 Vi Vs (V) Vi (V) Ri= 表5.4 6、测射极跟随器的跟随特性并测量输出电压蜂峰值Vop 接入负载R=2.2RQ, 在B点加入f=1K的正弦波信号，逐渐增大输入信号幅度 Vi,用示波器监视输出端，在波形不失真时，测量所对应得V值，计算出Av,并 用示波器测量输出电压的峰峰值Vop即，与电压表读测的对应输出电压有效值比较， 将所测数据填入表5.5 1 3 4 Vi VL Vopp 五、实验报告 1、绘出实验原理图，标明实验的元件参数值 2、整理实验数据及说明实验中出现的各种现象，得出有关的结论：画出必要的波形及曲线。 3、将实验结果与理论计算比较，分析产生误差的原因
