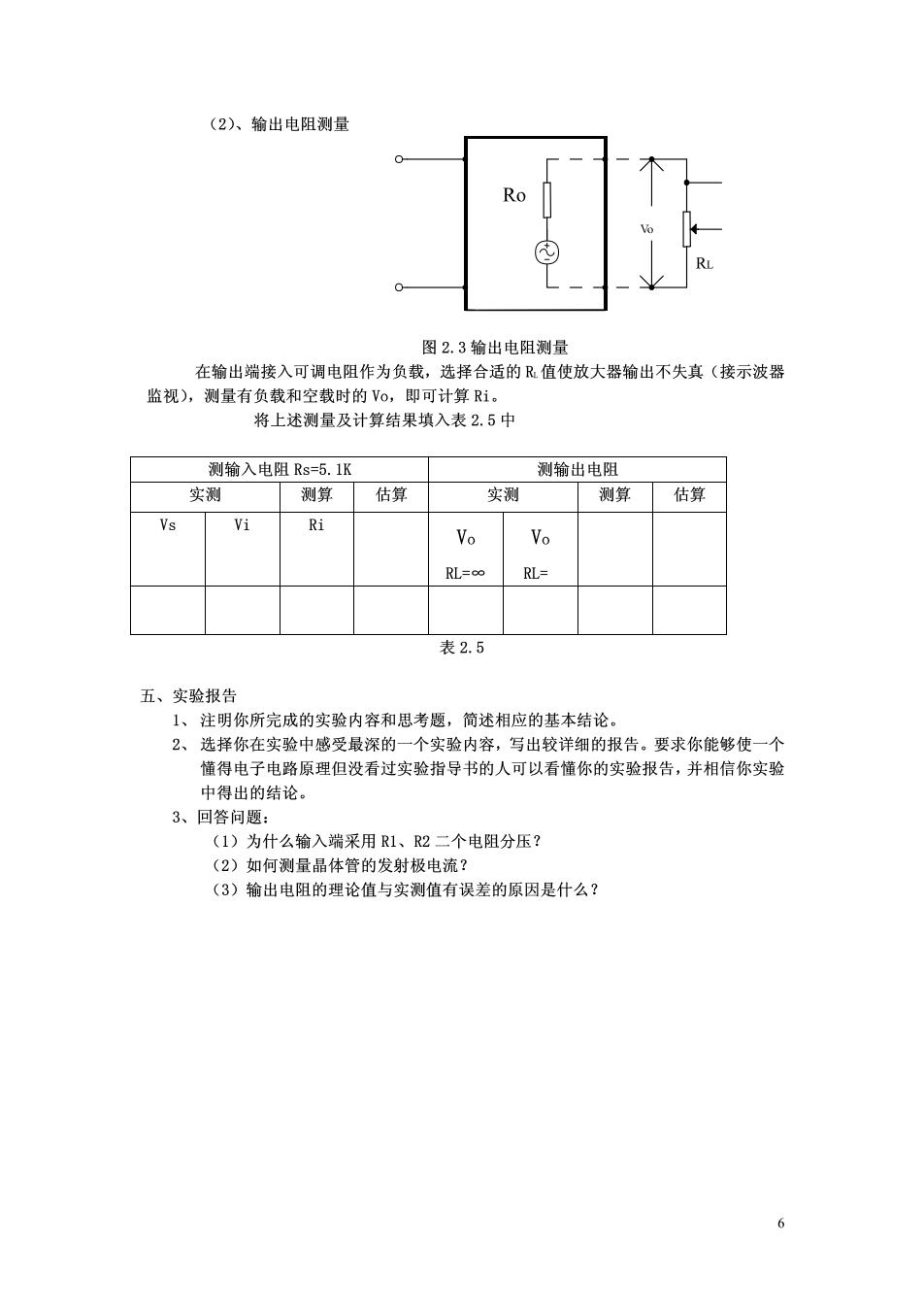

(2)、输出电阻测量 Ro d 图2.3输出电阻测量 在输出端接入可调电阻作为负载，选择合适的R值使放大器输出不失真（接示波器 监视)，测量有负载和空载时的Vo,即可计算R1。 将上述测量及计算结果填入表2.5中 测别输入电阻Rs=5.1K 输出申阻 实测 测算 估算 实测 测算估算 。 Vi Ri Vo Vo RL=6∞ RL- 表2.5 五、实验报告 1、注明你所完成的实验内容和思考题，简述相应的基本结论。 2、选择你在实验中感受最深的一个实验内容，写出较详细的报告。要求你能够使一个 懂得电子电路原理但没看过实验指导书的人可以看懂你的实验报告，并相信你实验 中得出的结论。 3、回答问题： (1)为什么输入端采用R1、R2二个电阻分压？ (2)如何测量品体管的发射极电流？ (3)输出电阻的理论值与实测值有误差的原因是什么？ 6

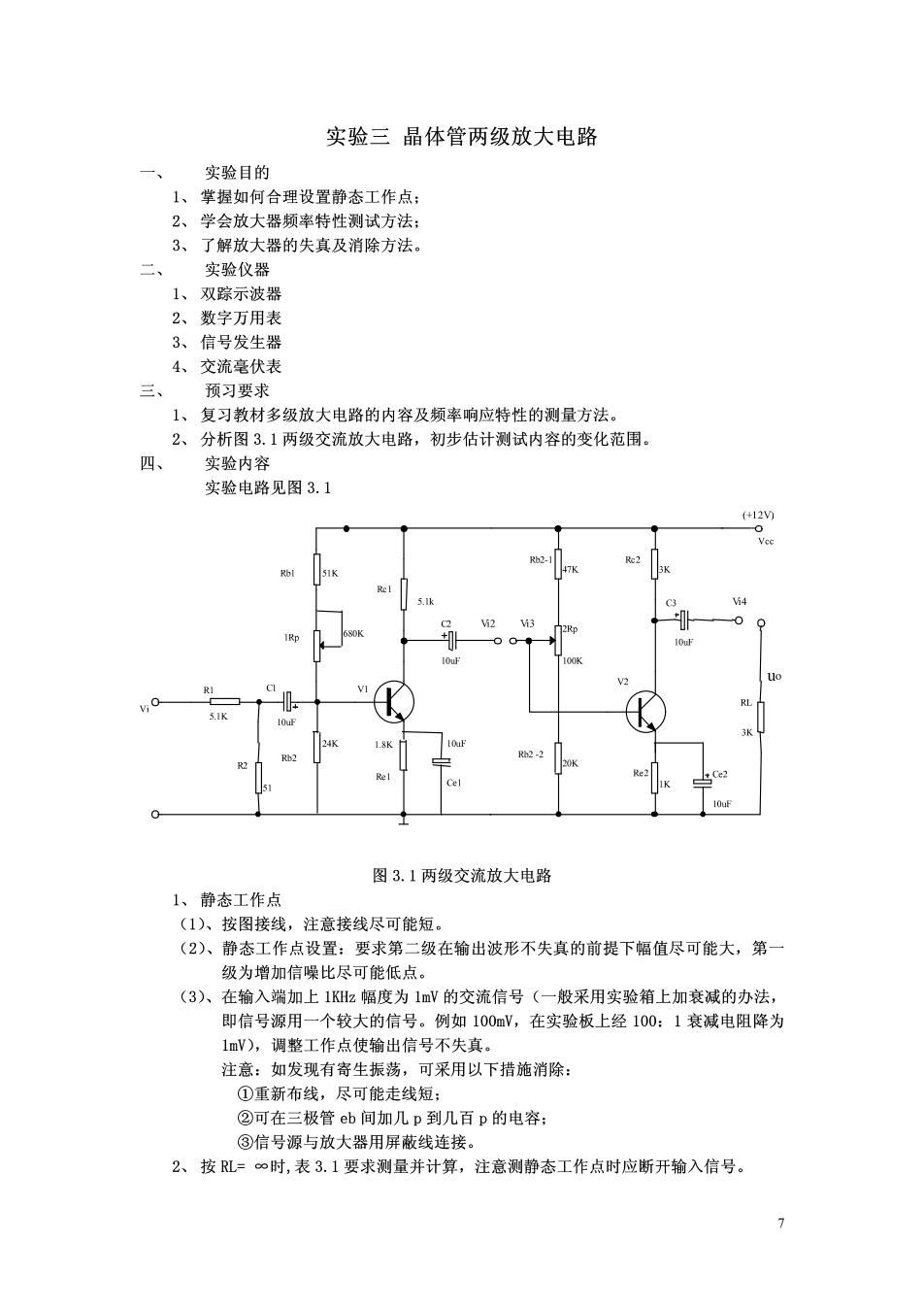

实验三晶体管两级放大电路 实验目的 1、 掌握如何合理设置静态工作点： 2、学会放大器频率特性测试方法： 3、了解放大器的失真及消除方法。 二、 实验仪器 双踪示波器 2 数字万用表 、信号发生器 4、交流毫伏表 三、 预习要求 1、复习教材彩级放大电路的内容及频率响应特性的测量方法。 2、分析图3.1两级交流放大电路，初步估计测试内容的变化范围 四、 实验内容 实验电路见图3.1 (2V) sn 图3.1两级交流放大电路 1、静态工作点 (1)、按图接线，注意接线尽可能短。 (2)、静态工作点设置：要求第二级在输出波形不失真的前提下幅值尽可能大，第 级为增加信噪比尽可能低点。 (3)、在输入端加上1Kz幅度为1V的交流信号（一般采用实验箱上加衰减的办法， 即信号源用一个较大的信号。例如100V,在实验板上经100：1衰减电阻降为 1V),调整工作点使输出信号不失真。 注意：如发现有寄生振荡，可采用以下措施消除： ①重新布线，尽可能走线短 ②可在三极管b间加几p到几百p的电容： ③信号源与放大器用屏蔽线连接。 2、按L=∞时，表3.1要求测量并计算，注意测静态工作点时应斯开输入信号。 7

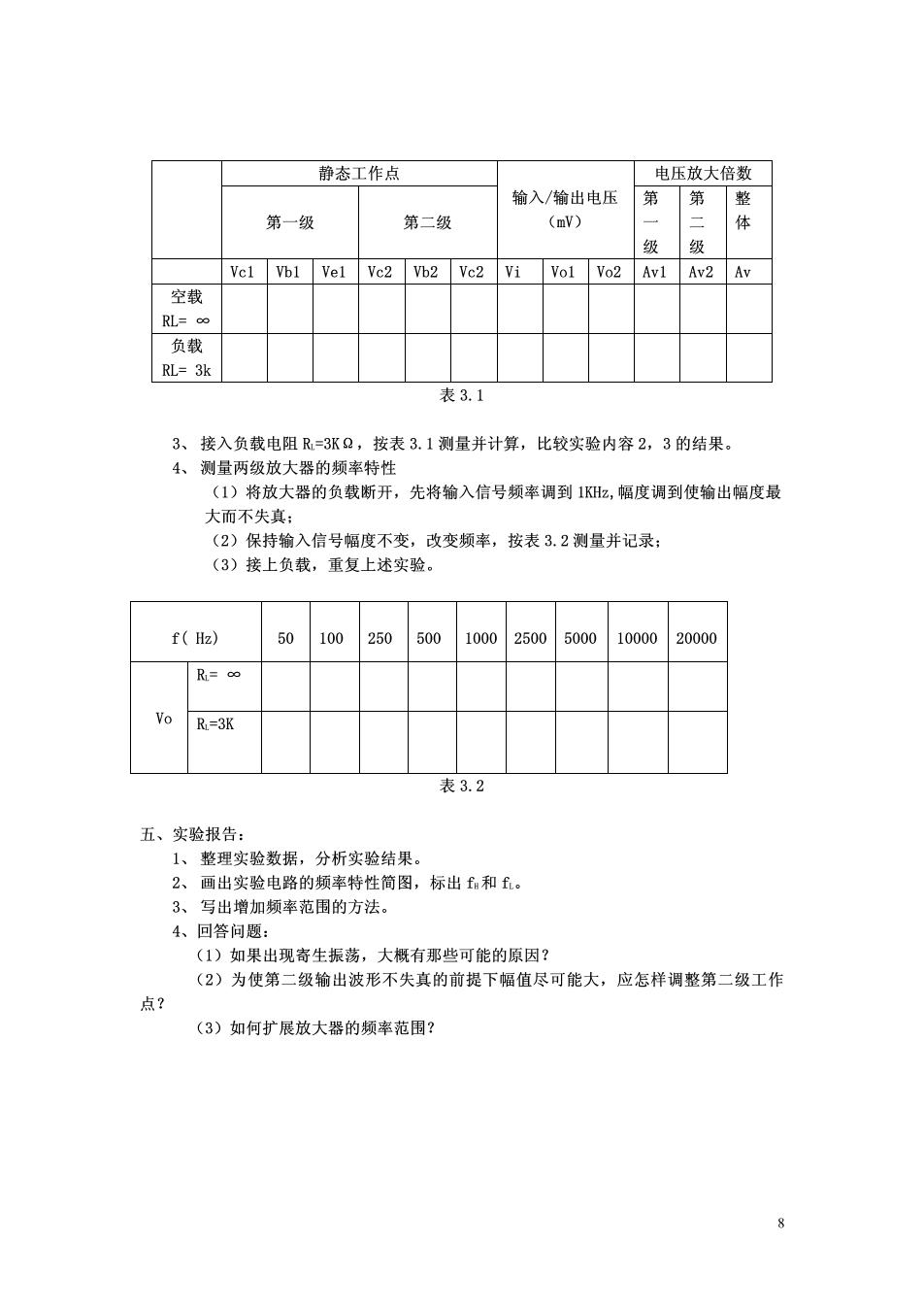

静态工作点 电压放大倍数 输入/输出电压 第第整 第一级 第二级 (mY) 体 级级 Vel Vbl Vel Ve2 Vb2 Ve2 vi Vol Vo2 Av1 Av2 Av 空载 RL=oo 负载 RL=3k 衣3.1 3、接入负载电阻=3KQ,按表3.1测量并计算，比较实验内容2,3的结果。 4、测量两级放大器的频率特性 (1)将放大器的负载断开，先将输入信号频率调到1Kz,幅度调到使输出幅度最 大而不失真： (2)保持输入信号幅度不变，改变频率，按表3.2测量并记录： (3)接上负载，重复上述实验。 f(Hz) 50100 250 500 1000 2500 5000 1000020000 R=∞ R=3K 表3.2 五、实验报告： 1、整理实验数据，分析实验结果。 画出实验电路的频率特性简图，标出和。 3、写出增加频率范围的方法。 4、回答问题： (1)如果出现寄生振荡，大概有那些可能的原因？ (2)为使第二级输出被形不失真的前提下幅值尽可能大，应怎样调整第二级工作 点？ (3)如何扩展放大器的频率范围
实验四负反馈放大电路 一、实验目的 研究负反馈对放大器性能的影响， 2、掌握反馈放大器性能的测试方法。 二、实验仪器 1、双踪示波器 2、低频信号发生器 3、交流毫伏表 4、数字万用表 三、预习要求 ,认真阅读实验内容要求，估计待测量内容的变化趋势 上。1电路中的晶休管B值为20，计章该效大器开环和环电压放大位 四、实验内容 1、负反馈放大器开环和闭环放大倍数的测试 (1)、开环电路 LIOUF 图4.1反馈放大电路 ①按图接线，R先不接入： ②输入端接入Vi=lmVf=1Kz的正弦波（注意输入1nV信号采用输入端衰减法见 实验二)。调整接线参数使输出不失真且无振荡（参考实验二的方法）： ③按表4.1要求进行测量并填表 ④根据实测值计算开环放大倍数和输出电阻r。 (2)、闭环电路 ⑤接通R按实验一的要求调整电路：
⑥按表4.1要求测量并填表，计算Avf: ⑦根据实测结果，验证Avf≈l/R。 R (KQ) vi (mV) Vo (mV) Av (Avf) 开环 1.5K 闭环 1.5K 表4.1 2、负反镜对失真的改善作用 (1)、将图4.1电路开环，逐步加大Vi的幅度，使输出信号出现失真（注意不要过份 失真)，记录失真波形幅度 (2)、将电路闭环，观察输出情况，并适当增加V1幅度，使输出幅度接近开环时失真 波形幅度。 (3)、若R=3KQ不变，但R接入V1的基级，会出现什么情况？实验验证之。 (4)、画出上述各步实验的波形图。 3、测放大器频率特性 (1)、将图4,1电路先开环，选择V1适当幅度（频率1K阳z)使输出信号在示波器上有 满幅正弦波显示。 (2)、保持输入信号幅度不变逐步增加频率，直到波形减小为原来的70%，此时信号频 率即为放大器f (3)、条件同上，但逐渐减小频率 测得fi (4)、将电路闭环，重复13步骤，并将结果填入表4.2。 f (Hz) ￡(Hz) 开环 闭环 表4.2 五、实验报告： 将实验值与理论值比较，分析误差原因 根据实验内容总结负反馈对放大电路的影响 3、回答间题： (1)放大器加负反馈对性能有那些改善？ (2)反馈系数的理论计算值与实测值差别的原因在哪里？ (3)验算带宽的增加是否符合理论值(1+F)倍
