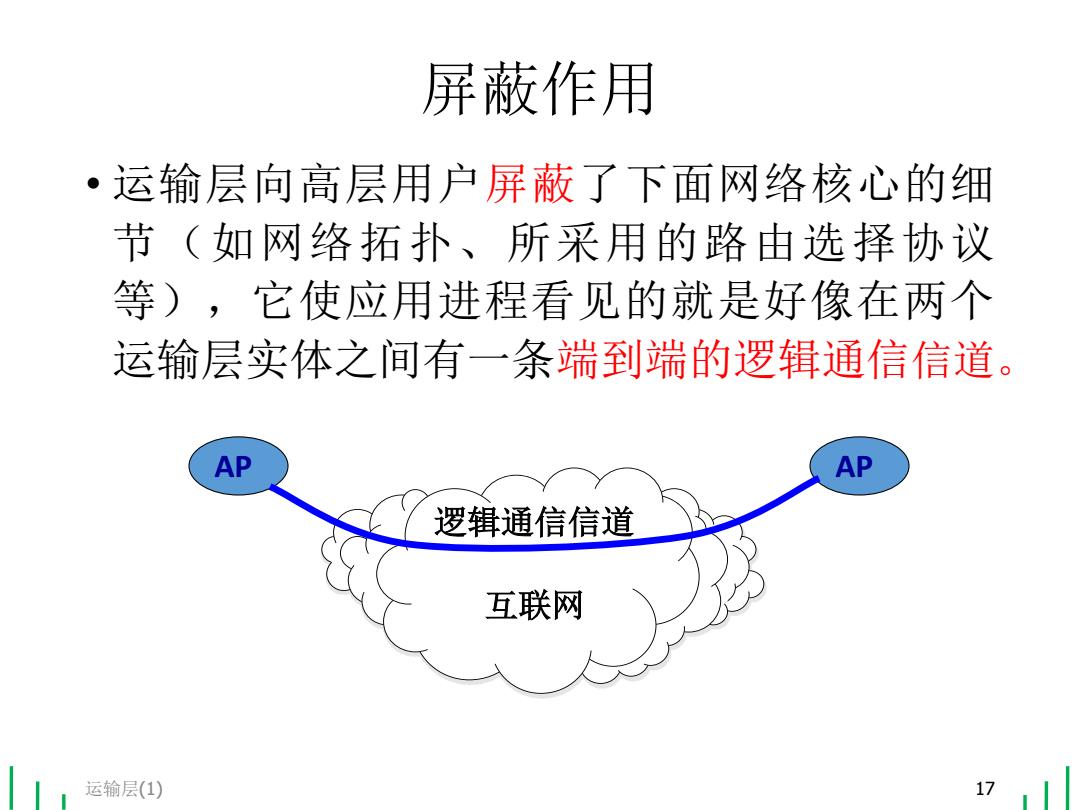

屏蔽作用 ·运输层向高层用户屏蔽了下面网络核心的细 节（如网络拓扑、所采用的路由选择协议 等)，它使应用进程看见的就是好像在两个 运输层实体之间有一条端到端的逻辑通信信道。 AP AP 逻辑通信信道 互联网 运输层(1) 17
屏蔽作用 • 运输层向高层用户屏蔽了下面网络核心的细 节（如网络拓扑、所采用的路由选择协议 等），它使应用进程看见的就是好像在两个 运输层实体之间有一条端到端的逻辑通信信道。 互联网 AP AP 逻辑通信信道 运输层(1) 17
两种不同的运输协议 。 但这条逻辑通信信道对上层的表现却因运输层使 用的不同协议而有很大的差别。 。 当运输层采用面向连接的TCP协议时，尽管下 面的网络是不可靠的（只提供尽最大努力服务)， 但这种逻辑通信信道就相当于一条全双工的可靠 信道。 当运输层采用无连接的UDP协议时，这种逻辑 通信信道是一条不可靠信道。 运输层(1) 18
两种不同的运输协议 • 但这条逻辑通信信道对上层的表现却因运输层使 用的不同协议而有很大的差别。 • 当运输层采用面向连接的 TCP 协议时，尽管下 面的网络是不可靠的（只提供尽最大努力服务）， 但这种逻辑通信信道就相当于一条全双工的可靠 信道。 • 当运输层采用无连接的 UDP 协议时，这种逻辑 通信信道是一条不可靠信道。 运输层(1) 18

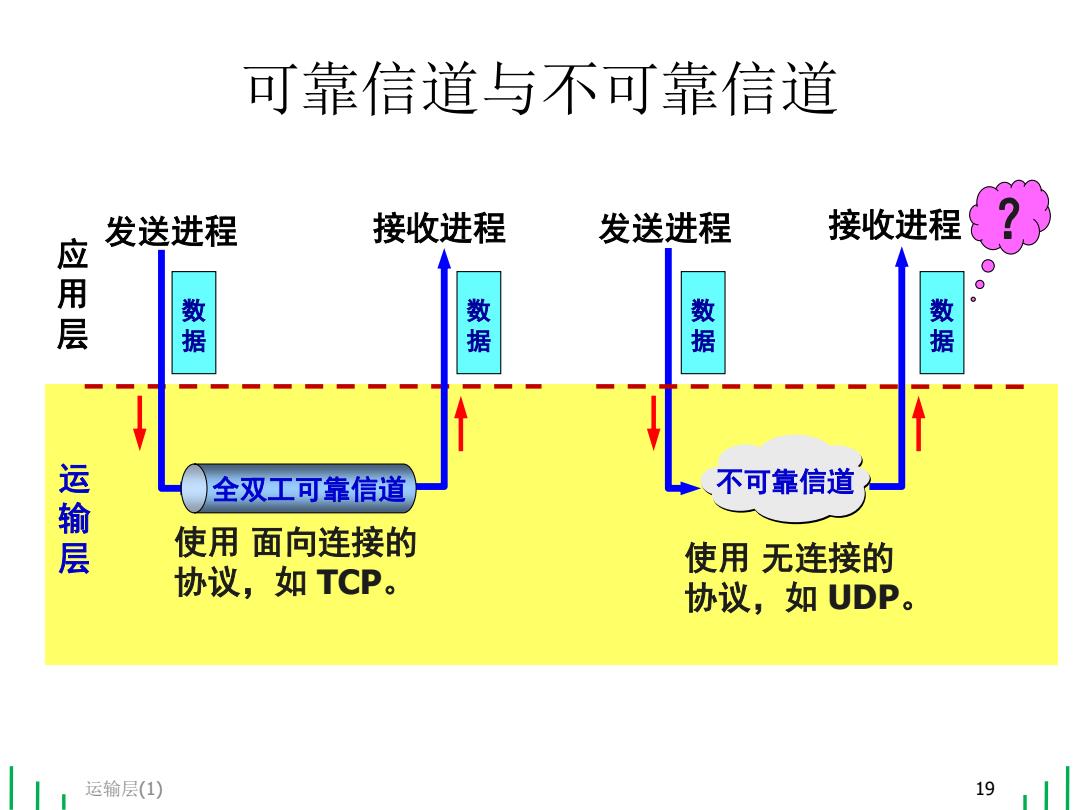

可靠信道与不可靠信道 发送进程 接收进程 发送进程 接收进程 应用层 数据 路 数据 路 运输层 全双工可靠信道 不可靠信道 使用面向连接的 使用无连接的 协议，如TCP。 协议，如UDP。 运输层(1) 19
可靠信道与不可靠信道 应 ？ 用 层 运 输 层 接收进程 全双工可靠信道 数 据 使用 面向连接的 协议，如 TCP。 使用 无连接的 协议，如 UDP。 不可靠信道 发送进程 数 据 发送进程 接收进程 数 据 数 据 运输层(1) 19

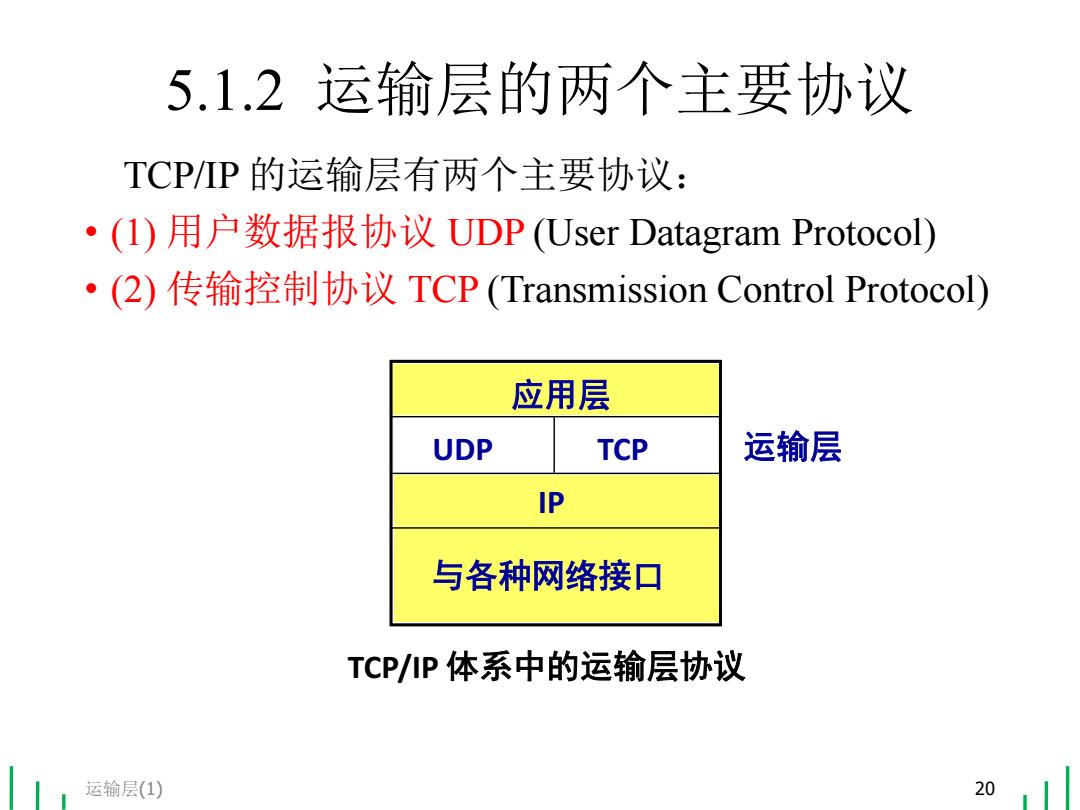

5.1.2运输层的两个主要协议 TCP/IP的运输层有两个主要协议： ·(I)用户数据报协议UDP(User Datagram Protocol') ·(2)传输控制协议TCP(Transmission Control Protocol) 应用层 UDP TCP 运输层 IP 与各种网络接口 TCP/IP体系中的运输层协议 运输层(1) 20
5.1.2 运输层的两个主要协议 TCP/IP 的运输层有两个主要协议： • (1) 用户数据报协议 UDP (User Datagram Protocol) • (2) 传输控制协议 TCP (Transmission Control Protocol) UDP TCP IP 应用层 与各种网络接口 运输层 TCP/IP 体系中的运输层协议 运输层(1) 20

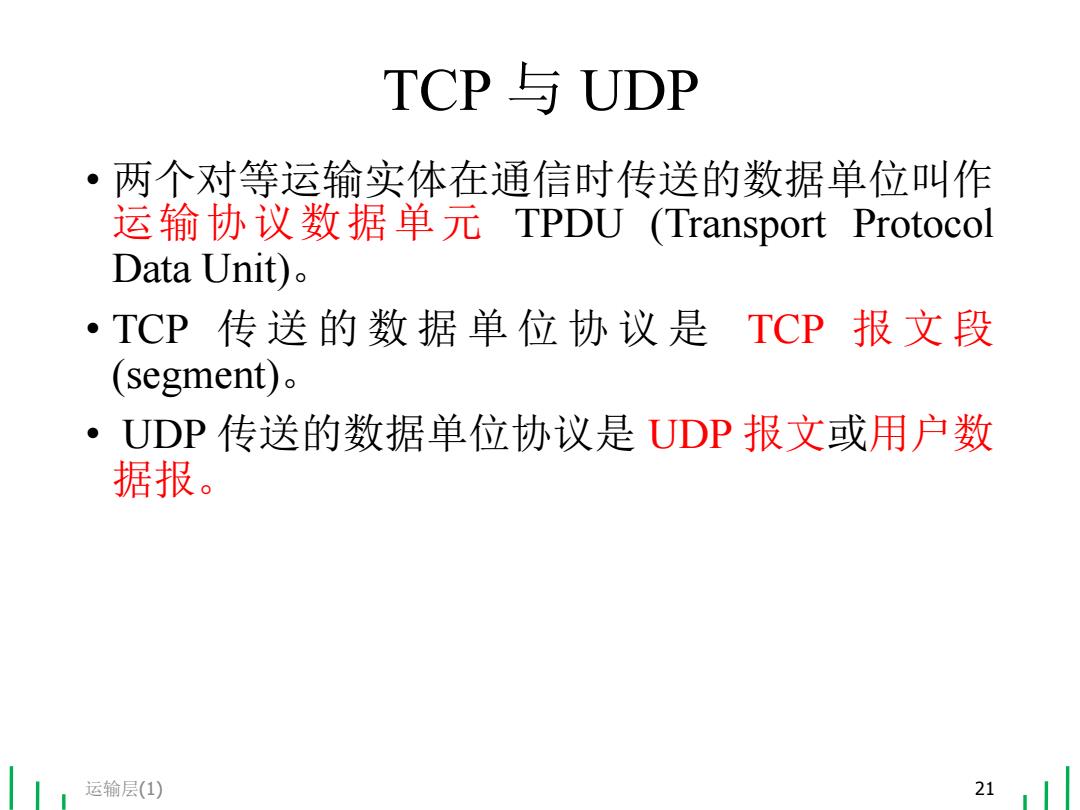

TCP与UDP 两个对等运输实体在通信时传送的数据单位叫作 运输协议数据单元TPDU(Transport Protocol Data Unit)。 ·TCP传送的数据单位协议是TCP报文段 (segment)。 ·UDP传送的数据单位协议是UDP报文或用户数 据报。 运输层(1) 21
TCP 与 UDP • 两个对等运输实体在通信时传送的数据单位叫作 运输协议数据单元 TPDU (Transport Protocol Data Unit)。 • TCP 传 送 的 数 据 单 位 协 议 是 TCP 报文段 (segment)。 • UDP 传送的数据单位协议是 UDP 报文或用户数 据报。 运输层(1) 21
