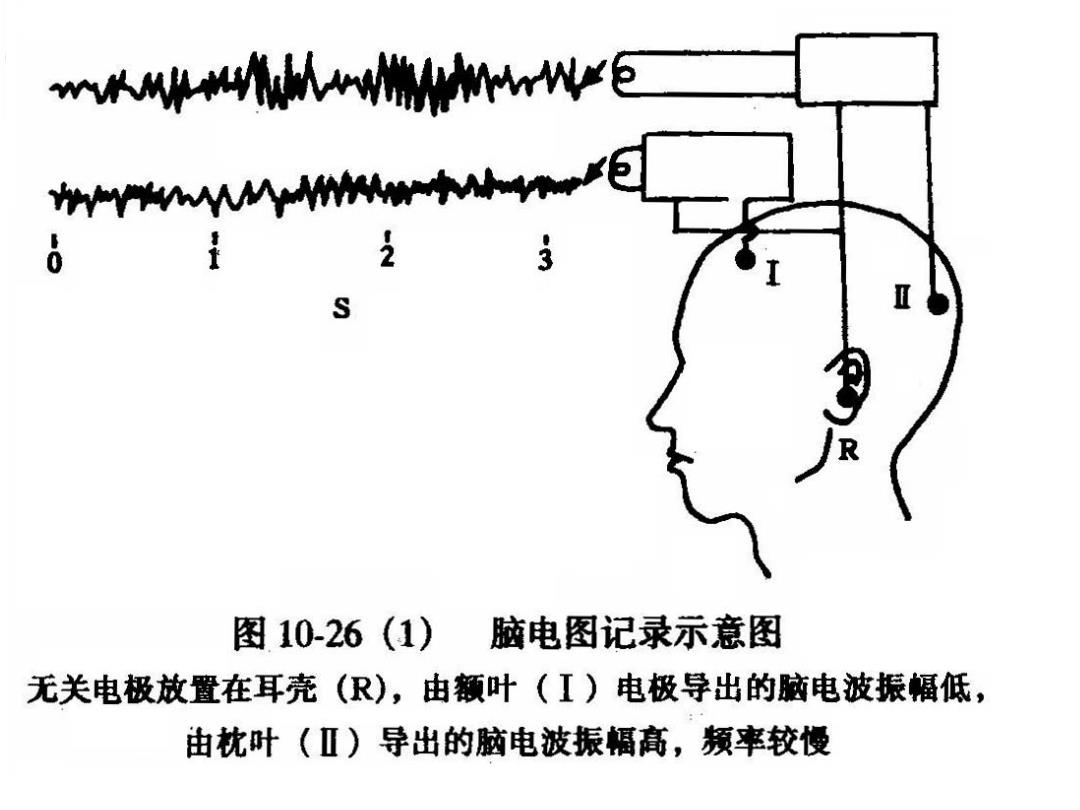

wwwwwihiwwhww-E 12 3 S 图10-26(1) 脑电图记录示意图 无关电极放置在耳壳(R),由额叶（I)电极导出的脑电波振幅低， 由枕叶（Ⅱ)导出的脑电波振幅高，频率较慢
19

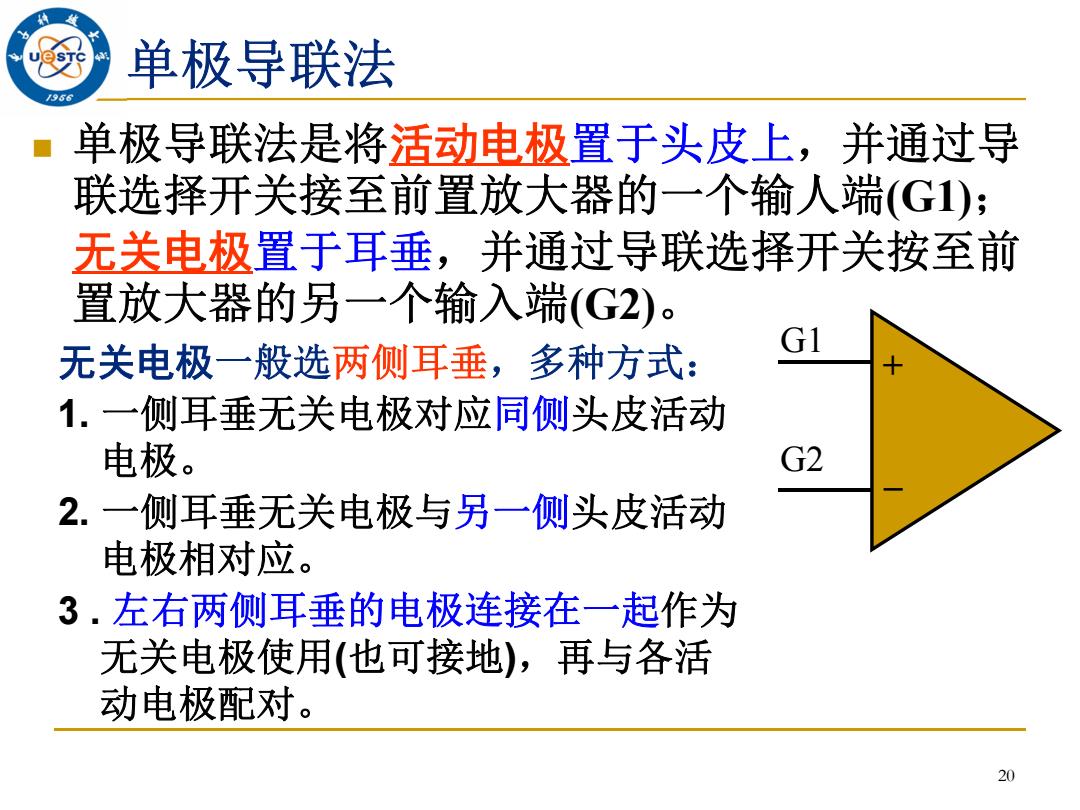

单极导联法 /966 单极导联法是将活动电极置于头皮上，并通过导 联选择开关接至前置放大器的一个输人端(G1)； 无关电极置于耳垂，并通过导联选择开关按至前 置放大器的另一个输入端(G2)。 无关电极一般选两侧耳垂，多种方式： G1 1.一侧耳垂无关电极对应同侧头皮活动 电极。 G2 2.一侧耳垂无关电极与另一侧头皮活动 电极相对应。 3.左右两侧耳垂的电极连接在一起作为 无关电极使用（也可接地），再与各活 动电极配对。 20
20 单极导联法 单极导联法是将活动电极置于头皮上，并通过导 联选择开关接至前置放大器的一个输人端(G1)； 无关电极置于耳垂，并通过导联选择开关按至前 置放大器的另一个输入端(G2)。 无关电极一般选两侧耳垂，多种方式： 1. 一侧耳垂无关电极对应同侧头皮活动 电极。 2. 一侧耳垂无关电极与另一侧头皮活动 电极相对应。 3 . 左右两侧耳垂的电极连接在一起作为 无关电极使用(也可接地)，再与各活 动电极配对。 G1 G2 + -
/96 优点：理论上能记录活动电极下脑电位变化的 绝对值，其波幅较高且较稳定，异常波常较局 限，这有利于活动源的定位。 缺点：参考电极（无关电极）不能保持0电位，易 混进其他生物电干扰。例如当振幅大的异常波 出现于题部时，耳垂电极由于靠近颞部而受其 电场的影响，这样有可能记录到与颞部电位数 值相近的异常电位。 21
21 优点：理论上能记录活动电极下脑电位变化的 绝对值，其波幅较高且较稳定，异常波常较局 限，这有利于活动源的定位。 缺点：参考电极(无关电极)不能保持0电位，易 混进其他生物电干扰。例如当振幅大的异常波 出现于颞部时，耳垂电极由于靠近颞部而受其 电场的影响，这样有可能记录到与颞部电位数 值相近的异常电位

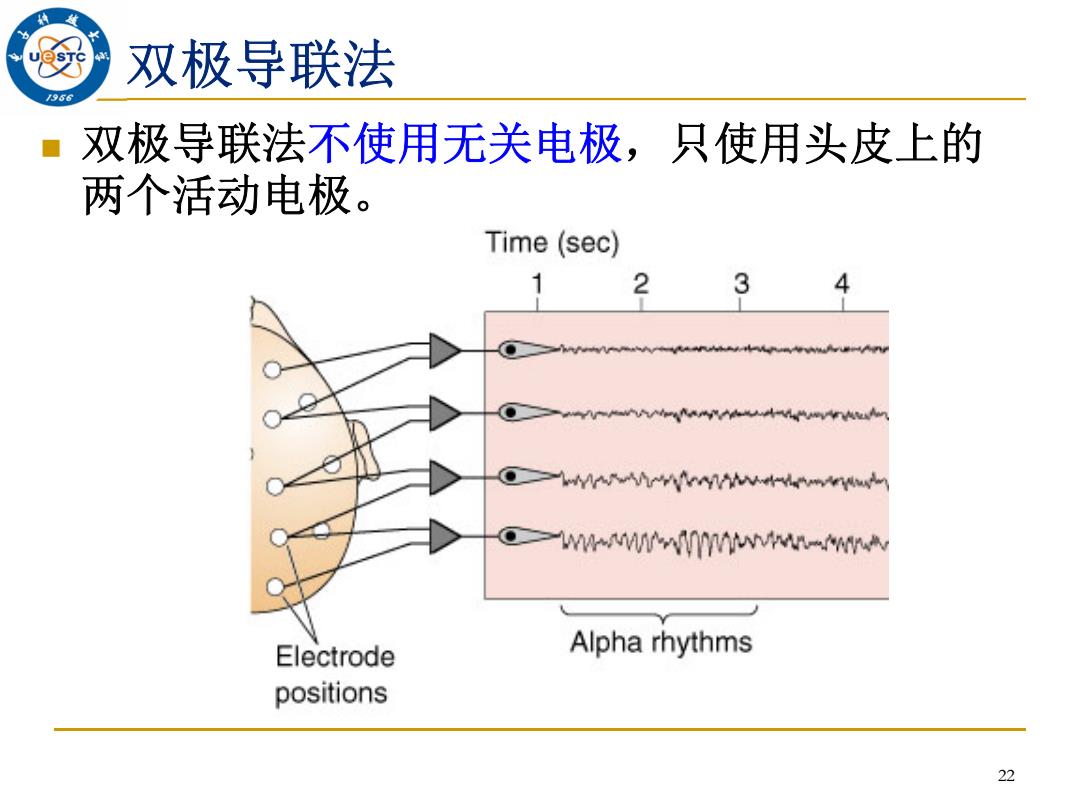

双极导联法 /966 双极导联法不使用无关电极，只使用头皮上的 两个活动电极。 Time(sec) 2 3 4 C≥WWn0Wvw Electrode Alpha rhythms positions 22
22 双极导联法 双极导联法不使用无关电极，只使用头皮上的 两个活动电极

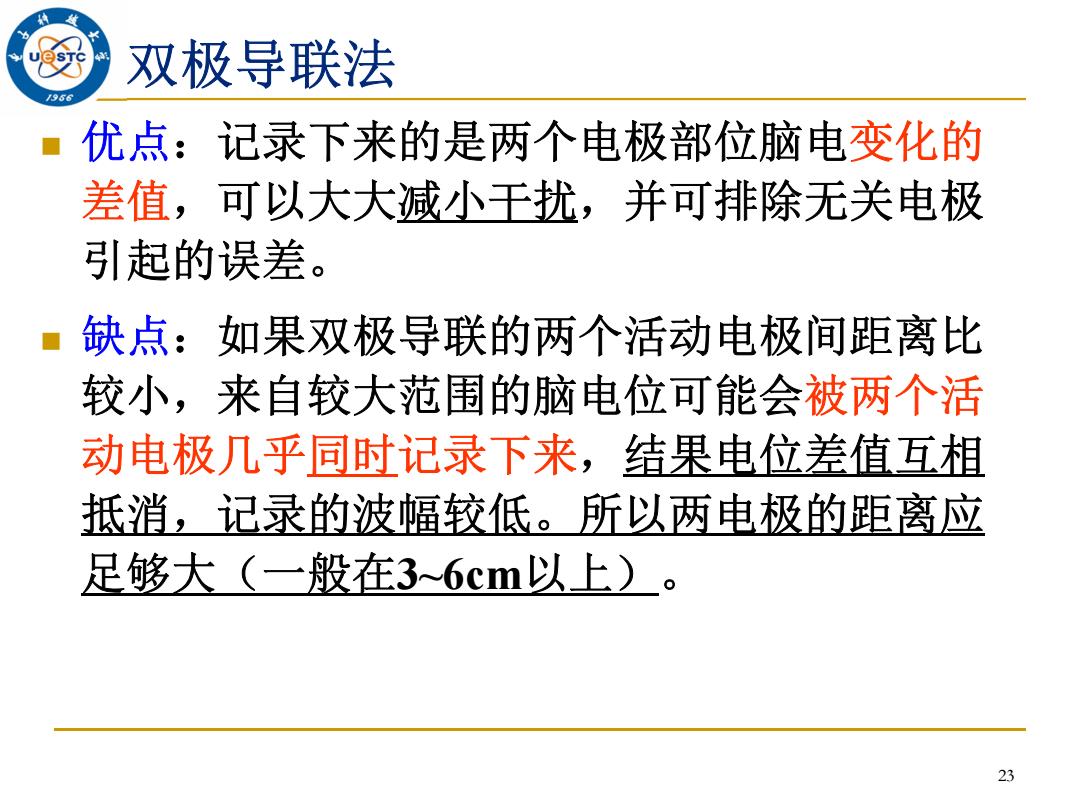

双极导联法 /986 优点：记录下来的是两个电极部位脑电变化的 差值，可以大大减小千扰，并可排除无关电极 引起的误差。 缺点：如果双极导联的两个活动电极间距离比 较小，来自较大范围的脑电位可能会被两个活 动电极几乎同时记录下来，结果电位差值互相 抵消，记录的波幅较低。所以两电极的距离应 足够大（一般在3~6cm以上）。 23
23 双极导联法 优点：记录下来的是两个电极部位脑电变化的 差值，可以大大减小干扰，并可排除无关电极 引起的误差。 缺点：如果双极导联的两个活动电极间距离比 较小，来自较大范围的脑电位可能会被两个活 动电极几乎同时记录下来，结果电位差值互相 抵消，记录的波幅较低。所以两电极的距离应 足够大（一般在3~6cm以上）
