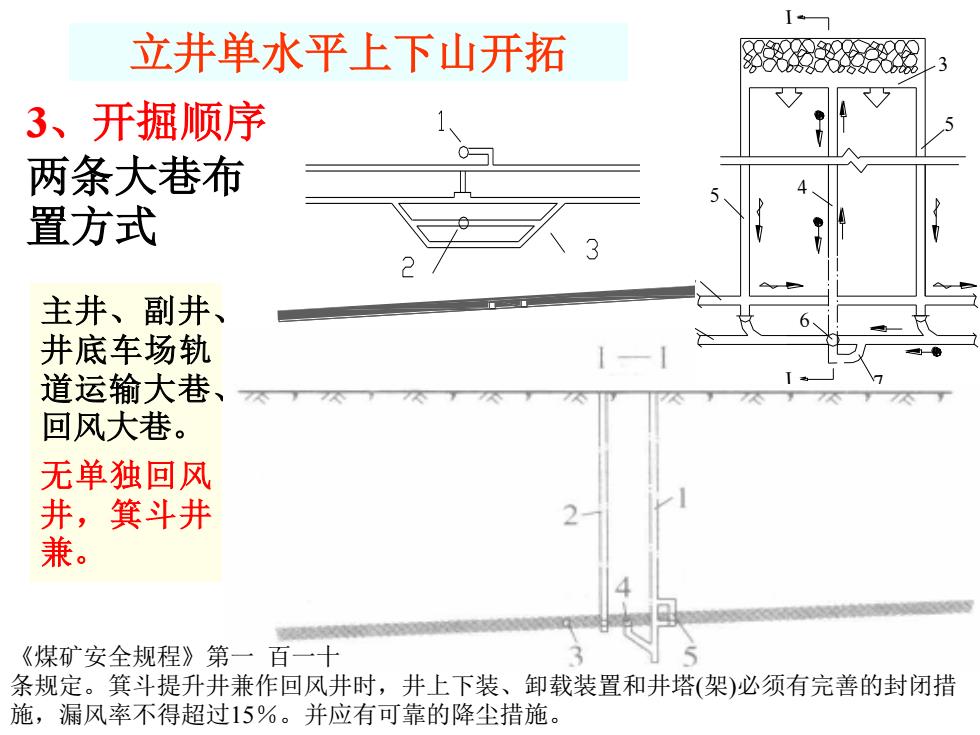

立井单水平上下山开拓 3 3、开掘顺序 两条大巷布 置方式 主井、副井、 井底车场轨 道运输大巷、 回风大巷。 无单独回风 井，箕斗井 兼。 《煤矿安全规程》第一百一十 条规定。箕斗提升井兼作回风井时，井上下装、卸载装置和井塔（架）必须有完善的封闭措 施，漏风率不得超过15%。并应有可靠的降尘措施
立井单水平上下山开拓 主井、副井、 井底车场轨 道运输大巷、 回风大巷。 无单独回风 井，箕斗井 兼。 3、开掘顺序 两条大巷布 置方式 5 1 2 5 6 7 4 3 I I 《煤矿安全规程》第一 百一十 条规定。箕斗提升井兼作回风井时，井上下装、卸载装置和井塔(架)必须有完善的封闭措 施，漏风率不得超过15％。并应有可靠的降尘措施
立井单水平上下山开拓示例 4、生产系统： 运煤系统： 3 通风系统：箕斗井回风， 封闭措施 排水系统； 动力、压风、水供应： 彩
5 1 2 5 6 7 4 3 I I 1 7 6 2 4 3 I I cm0601 立井单水平上下山开拓示例 4、生产系统： 运煤系统： 通风系统：箕斗井回风， 封闭措施 排水系统； 动力、压风、水供应：

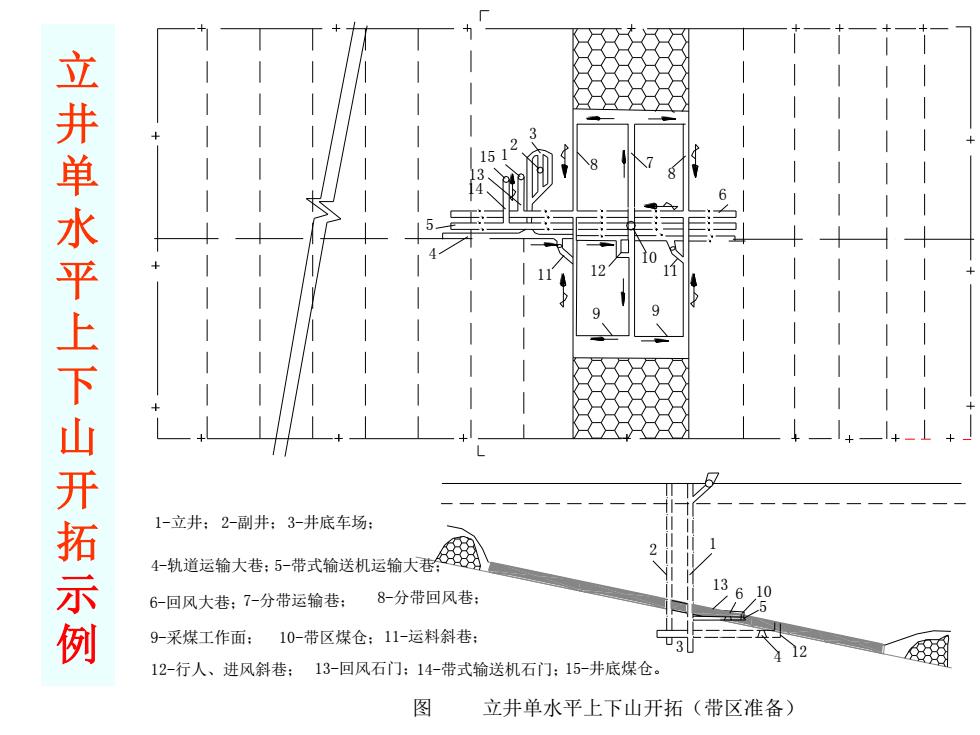

立井单水平上下山开 1-立井：2-副井：3-井底车场 示 4轨道运输大巷：5一带式输送机运输大老翻 123 6-回风大巷：7-分带运输巷： 8-分带回风巷： 10 9-采煤工作面： 10-带区煤仓：11-运料斜巷 3 12-行人、进风斜巷： 13-回风石门：14-带式输送机石门：15-井底煤仓。 图 立井单水平上下山开拓（带区准备）
7-分带运输巷； 1-立井； 图 立井单水平上下山开拓（带区准备） 5-带式输送机运输大巷； 10-带区煤仓； 14-带式输送机石门； 9 9 4-轨道运输大巷； 8-分带回风巷； 13-回风石门； 3-井底车场； 12-行人、进风斜巷； 2-副井； 9-采煤工作面； 13 3 4 6 5 10 12 2 1 15 13 54 14 12 11 21 3 8 8 10 11 7 11-运料斜巷； 15-井底煤仓。 6-回风大巷； 6 立井单水平上下山开拓示例

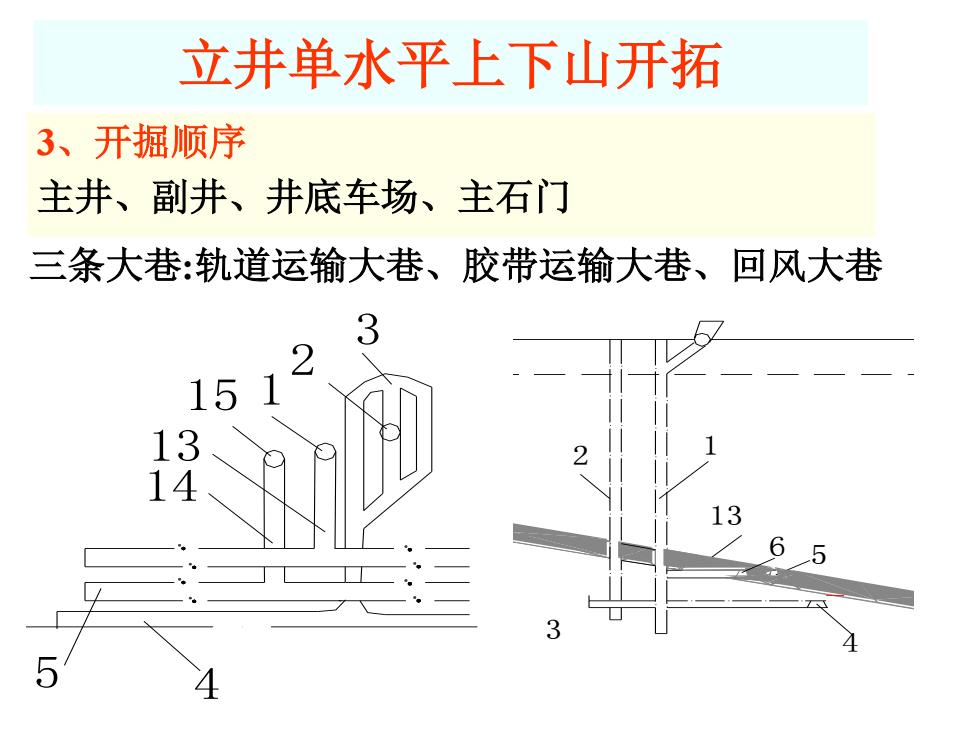

立井单水平上下山开拓 3、开掘顺序 主井、副井、井底车场、主石门 三条大巷：轨道运输大巷、胶带运输大巷、回风大巷 3 2 151 13 14 13 6 5 3
立井单水平上下山开拓 3、开掘顺序 主井、副井、井底车场、主石门 三条大巷:轨道运输大巷、胶带运输大巷、回风大巷 13 3 4 5 2 1 6 3 13 14 5 4 15 1 2

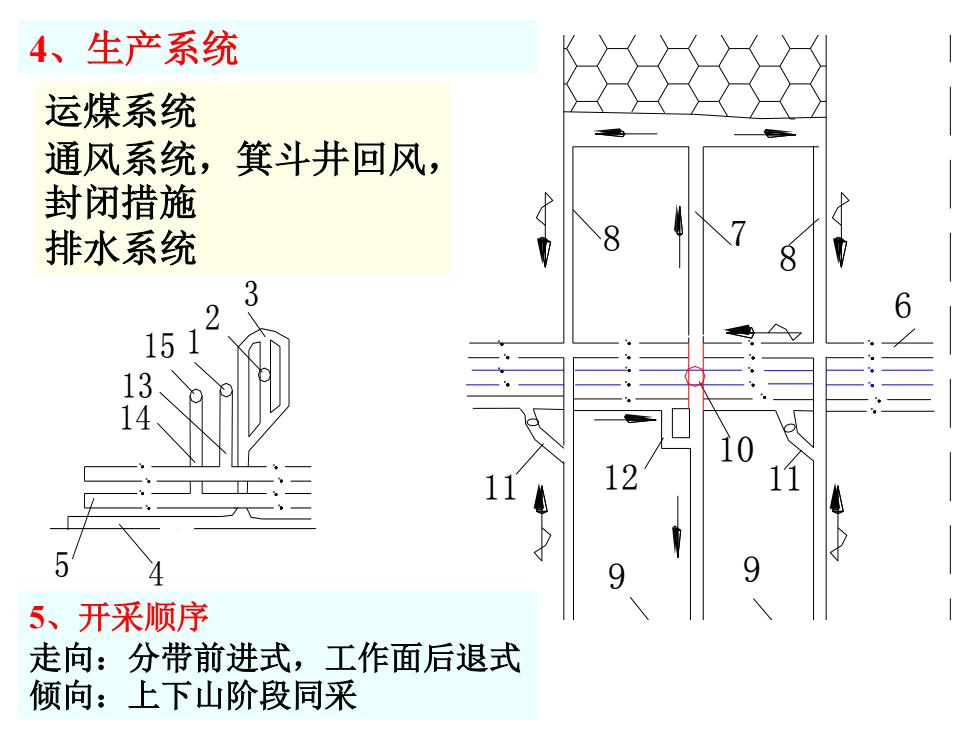

4、生产系统 运煤系统 通风系统， 箕斗井回风， 封闭措施 排水系统 8 7 8 3 2 6 151 13 14 10 11 12 11 5 9 9 5、开采顺序 走向：分带前进式，工作面后退式 倾向：上下山阶段同采
10 11 9 12 8 9 11 8 7 6 运煤系统 通风系统，箕斗井回风， 封闭措施 排水系统 4、生产系统 3 13 14 5 4 15 1 2 5、开采顺序 走向：分带前进式，工作面后退式 倾向：上下山阶段同采
