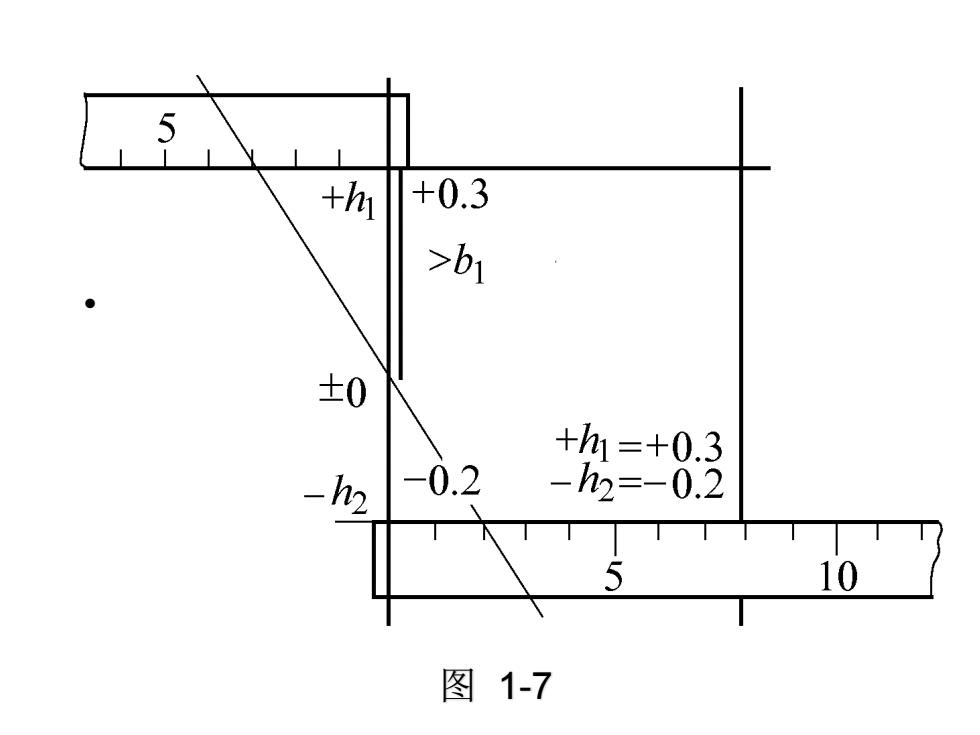

5 +hy +0.3 >b1 ● 士0 +h=+0.3 h2 -0.2 -h2=-0.2 5 10 图1-7
• 图 1-7

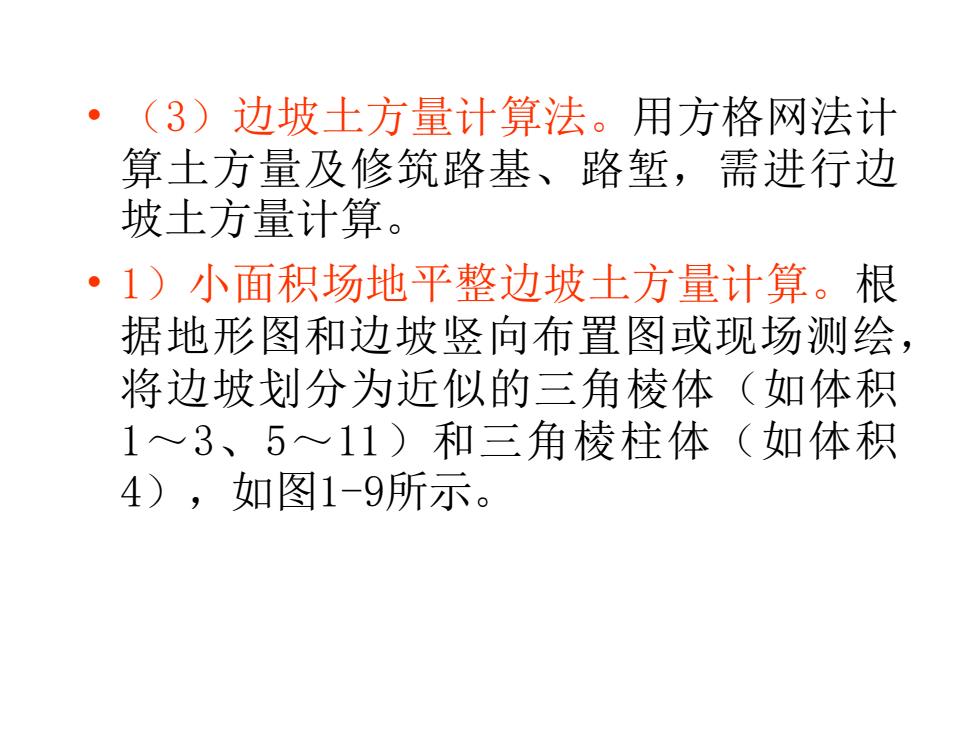

·(3)边坡土方量计算法。用方格网法计 算土方量及修筑路基、路堑，需进行边 坡土方量计算。 ·1)小面积场地平整边坡土方量计算。根 据地形图和边坡竖向布置图或现场测绘， 将边坡划分为近似的三角棱体（如体积 1~3、5~11)和三角棱柱体（如体积 4),如图1-9所示
• （3）边坡土方量计算法。用方格网法计 算土方量及修筑路基、路堑，需进行边 坡土方量计算。 • 1）小面积场地平整边坡土方量计算。根 据地形图和边坡竖向布置图或现场测绘， 将边坡划分为近似的三角棱体（如体积 1～3、5～11）和三角棱柱体（如体积 4），如图1-9所示

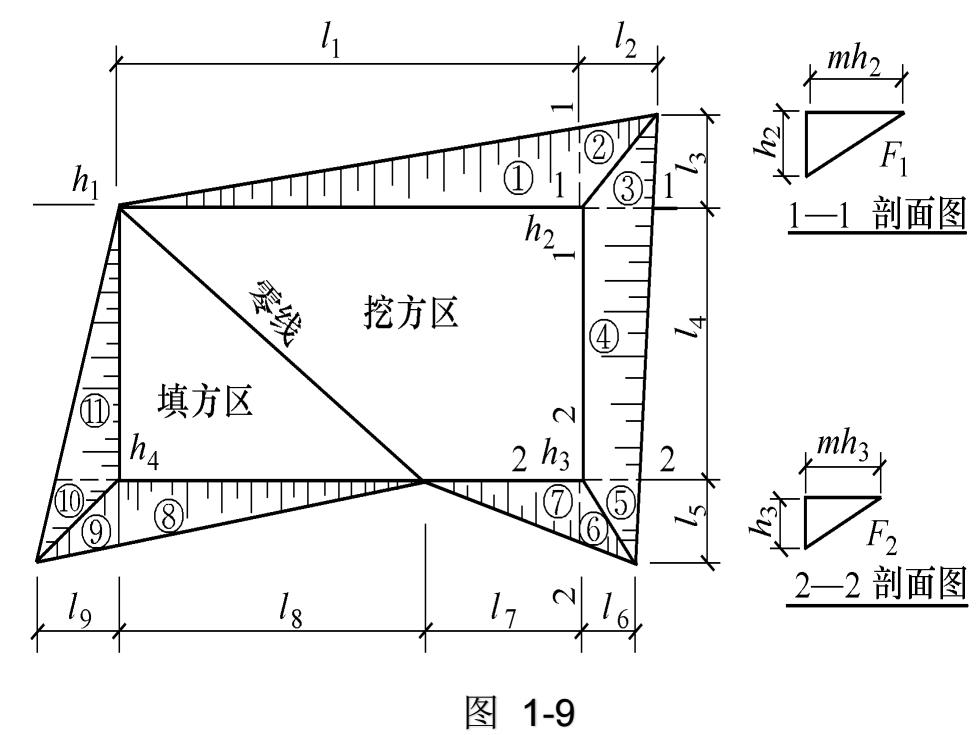

☑1 1> mh2 F ③1 1一1剖面图 零线 挖方区 ④ 寸 ①1 填方区 N hs 2h3 2 mh3 107 ⑧ ⑦ ⑤ 2一2剖面图 图1-9
图 1-9

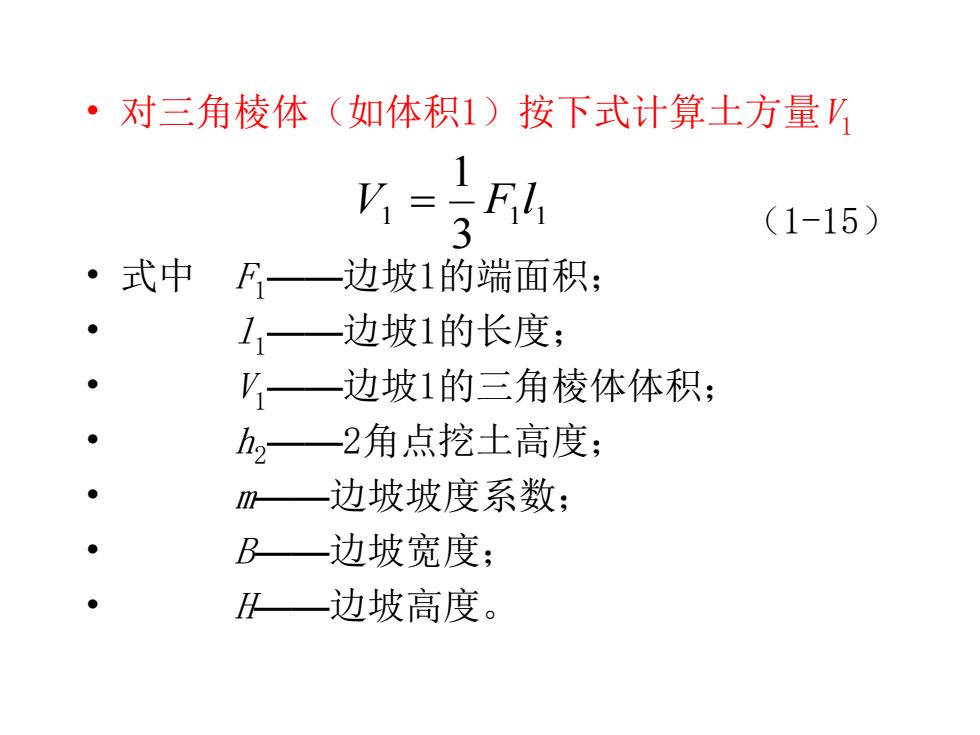

·对三角棱体（如体积1）按下式计算土方量V =F4 3 (1-15) ·式中 F一边坡1的端面积； ● 1—边坡1的长度； ● V一边坡1的三角棱体体积； h2—2角点挖土高度； m一边坡坡度系数； B一边坡宽度； —边坡高度
• 对三角棱体（如体积1）按下式计算土方量V1 （1-15） • 式中 F1——边坡1的端面积； • l1——边坡1的长度； • V1——边坡1的三角棱体体积； • h2——2角点挖土高度； • m——边坡坡度系数； • B——边坡宽度； • H——边坡高度。 1 1 1 3 1 V = F l
·对三角棱柱体（如体积4）按式(1-16) 计算土方量'，若其两端面积相差很大时， 应按式(1-17)计算，即 飞=E+Bx1, 2 (1-16) xR+4+E) V4 61 (1-17) 。式中 14—边坡4的长度； F、FB2、F—氵 边坡4两端及中部的端面积
• 对三角棱柱体（如体积4）按式（1-16） 计算土方量V4，若其两端面积相差很大时， 应按式（1-17）计算，即 （1-16） （1-17） • 式中 l4——边坡4的长度； F1、F2、F0——边坡4两端及中部的端面积。 4 1 2 4 2 l F F V + = ( 4 ) 6 1 0 2 4 4 F F F l V = + +
