·2)绘横截面图形。按比例绘出每个横截 面的自然地面和设计地面的轮廓线，二 轮廓线间的面积就是挖方和填方的截面。 ·3)计算横截面面积。按表1-6横截面面 积公式计算每个挖方和填方的截面积
• 2）绘横截面图形。按比例绘出每个横截 面的自然地面和设计地面的轮廓线，二 轮廓线间的面积就是挖方和填方的截面。 • 3）计算横截面面积。按表1-6横截面面 积公式计算每个挖方和填方的截面积
·4)计算土方量。根据横截面面积按下式计算 相邻两横截面间的土方量V V=R+Fxs (1-13) 2 ·式中F、F,一相邻两横截面的截面积（挖 “+”,填“-”； s一相邻两横截面的间距。 ·5)土方量汇总。按表1-7汇总土方量。 ·用横截面法计算土方量时，边坡土方量己包括 在内

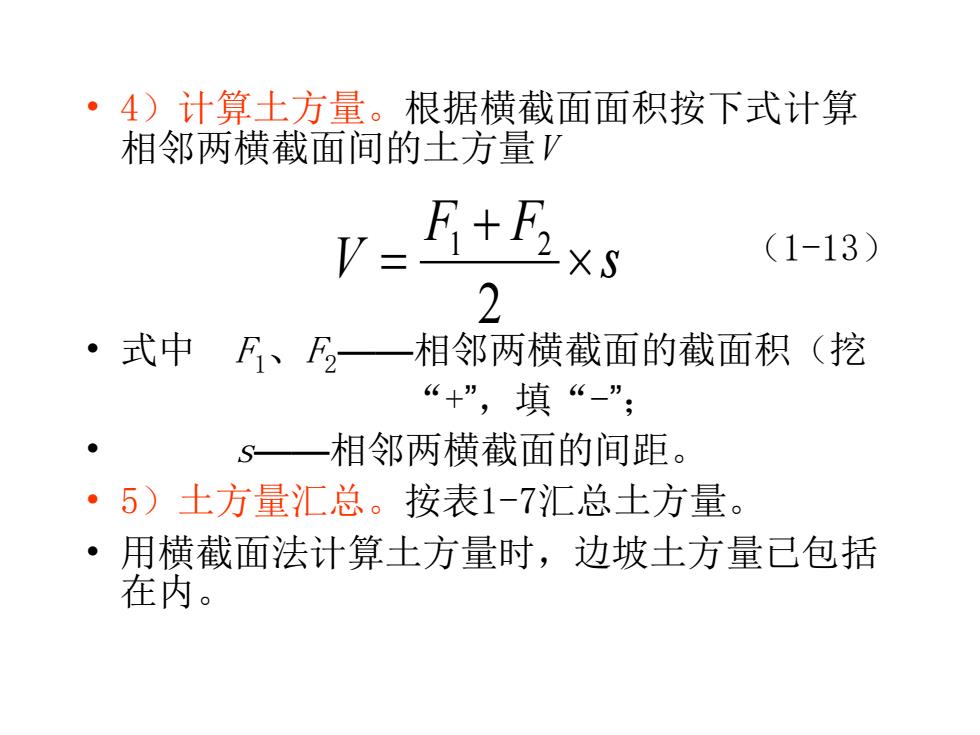

• 4）计算土方量。根据横截面面积按下式计算 相邻两横截面间的土方量V （1-13） • 式中 F1、F2——相邻两横截面的截面积（挖 “+”，填“-” ； • s——相邻两横截面的间距。 • 5）土方量汇总。按表1-7汇总土方量。 • 用横截面法计算土方量时，边坡土方量已包括 在内。 s F F V + = 2 1 2
·(2)方格网法。方格网法适用于地形比 较平缓或台阶宽度较大的地段，计算方 法较复杂，精度较高。其方法步骤如下： ·1)划分方格网。按尽量与测量的纵横坐 标网一致的原则将场地划分方格网。网 距根据地形变化大小确定，一般为10心 40m。填上各角点的自然地面标高、设计 地面标高及施工高度（填方为“+”，挖 方为“-”)

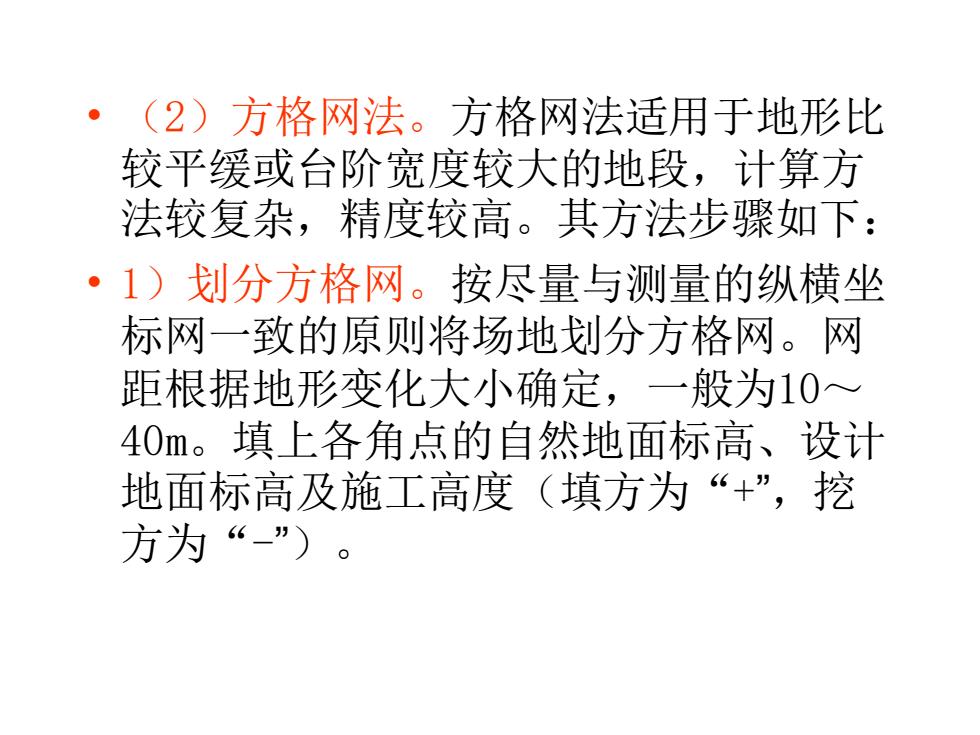

• （2）方格网法。方格网法适用于地形比 较平缓或台阶宽度较大的地段，计算方 法较复杂，精度较高。其方法步骤如下： • 1）划分方格网。按尽量与测量的纵横坐 标网一致的原则将场地划分方格网。网 距根据地形变化大小确定，一般为10～ 40m。填上各角点的自然地面标高、设计 地面标高及施工高度（填方为“+”，挖 方为“-”）
2)确定零点位置。由图1-6可知，对方格网内同 时有挖方和填方时，可按下式计算出网边上的零 点位置，连接各零点即形成挖方区和填方区的分 界线（零线）。为避免公式计算或查表出误，零 点位置也可用图解法直接确定，方法是按相同比 例标出网格边角点上挖填施工高度，连接两高度 点的直线与两格边的交点即为零点位置（图1-7） h X1= X2= (1-14) h+h h,+h, 3)计算土方量。按方格网底面积图形和表1-8体 积公式或查表法计算各方格内的挖方和填方量

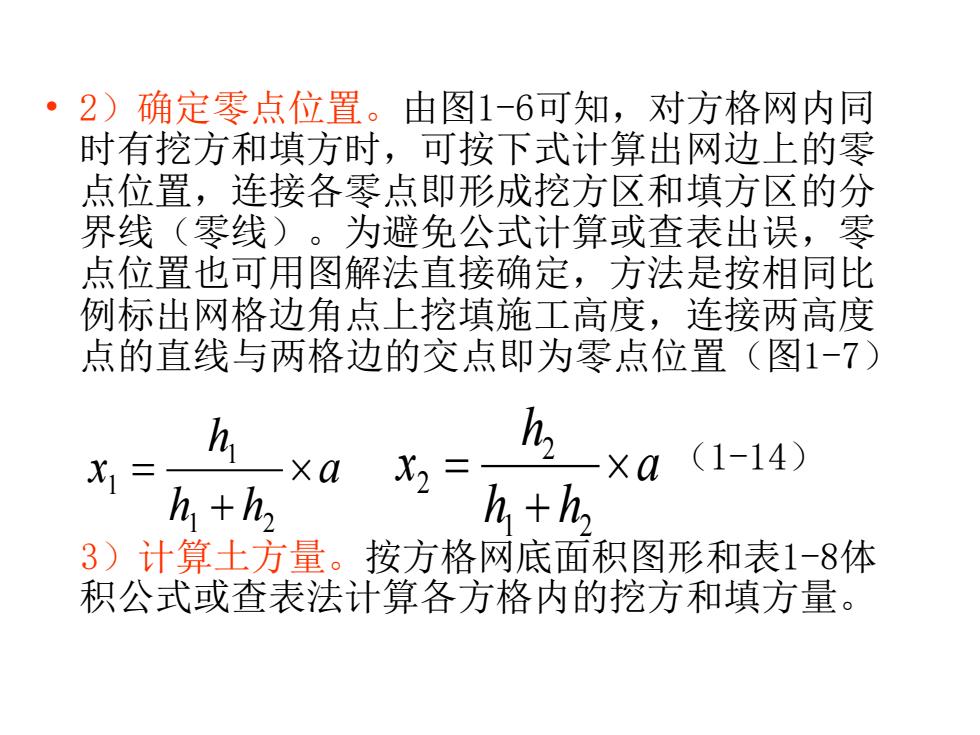

• 2）确定零点位置。由图1-6可知，对方格网内同 时有挖方和填方时，可按下式计算出网边上的零 点位置，连接各零点即形成挖方区和填方区的分 界线（零线）。为避免公式计算或查表出误，零 点位置也可用图解法直接确定，方法是按相同比 例标出网格边角点上挖填施工高度，连接两高度 点的直线与两格边的交点即为零点位置（图1-7） （1-14） 3）计算土方量。按方格网底面积图形和表1-8体 积公式或查表法计算各方格内的挖方和填方量。 a h h h x + = 1 2 1 1 a h h h x + = 1 2 2 2
h 零界线 h 色 a 零界点 图1-6
图 1-6
