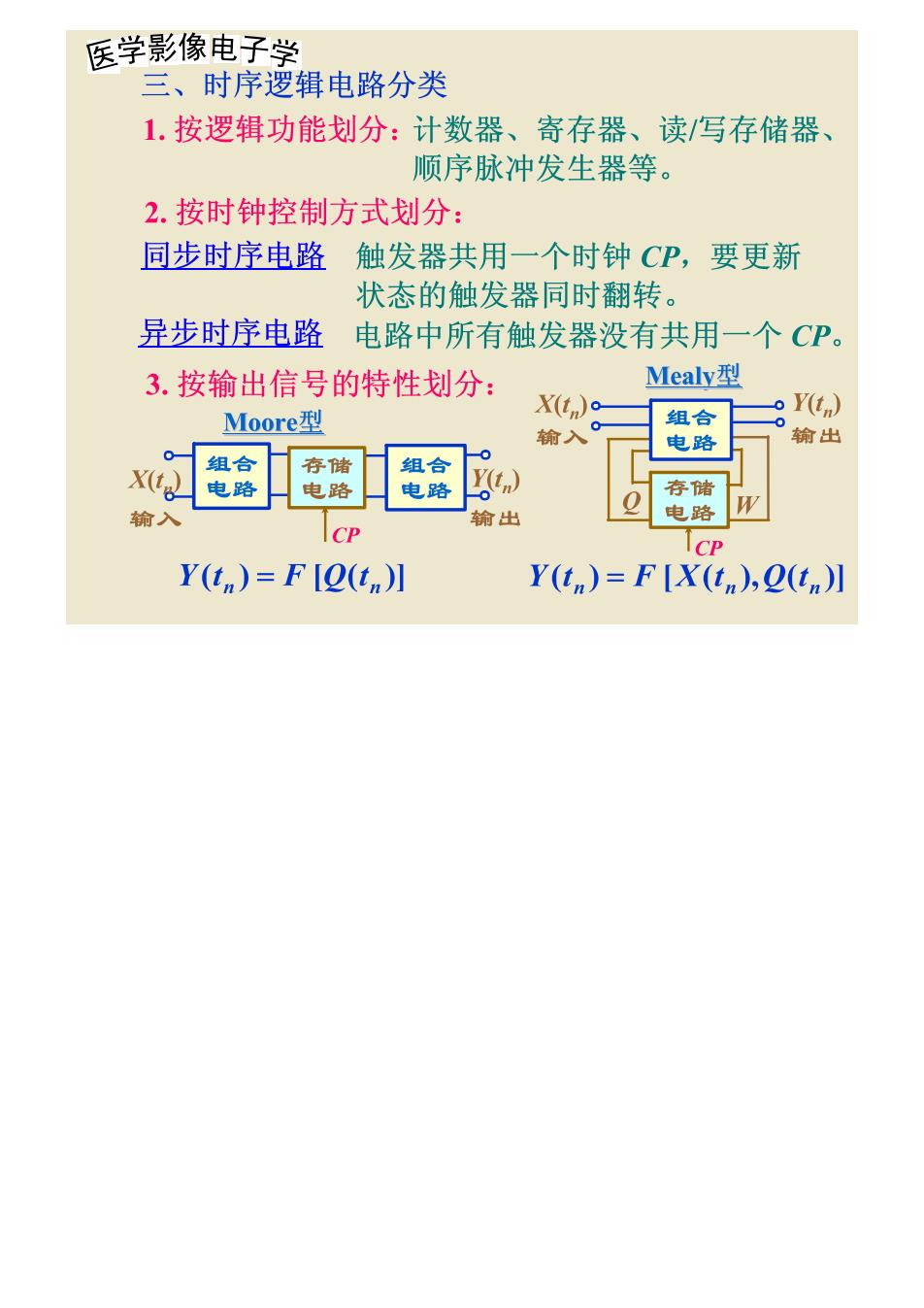

医学影像电子学 三、时序逻辑电路分类 1.按逻辑功能划分：计数器、寄存器、读/写存储器、 顺序脉冲发生器等。 2.按时钟控制方式划分： 同步时序电路触发器共用一个时钟CP,要更新 状态的触发器同时翻转。 异步时序电路电路中所有触发器没有共用一个CP。 3.按输出信号的特性划分： Meay型 Moore型 X(t)o 组合 oY(t) 前入 电路 输出 -0 存储 输入 卫电路 CP CP Y(tn)=F[2(tn)】 Y(t )F[X(t),2(t)]

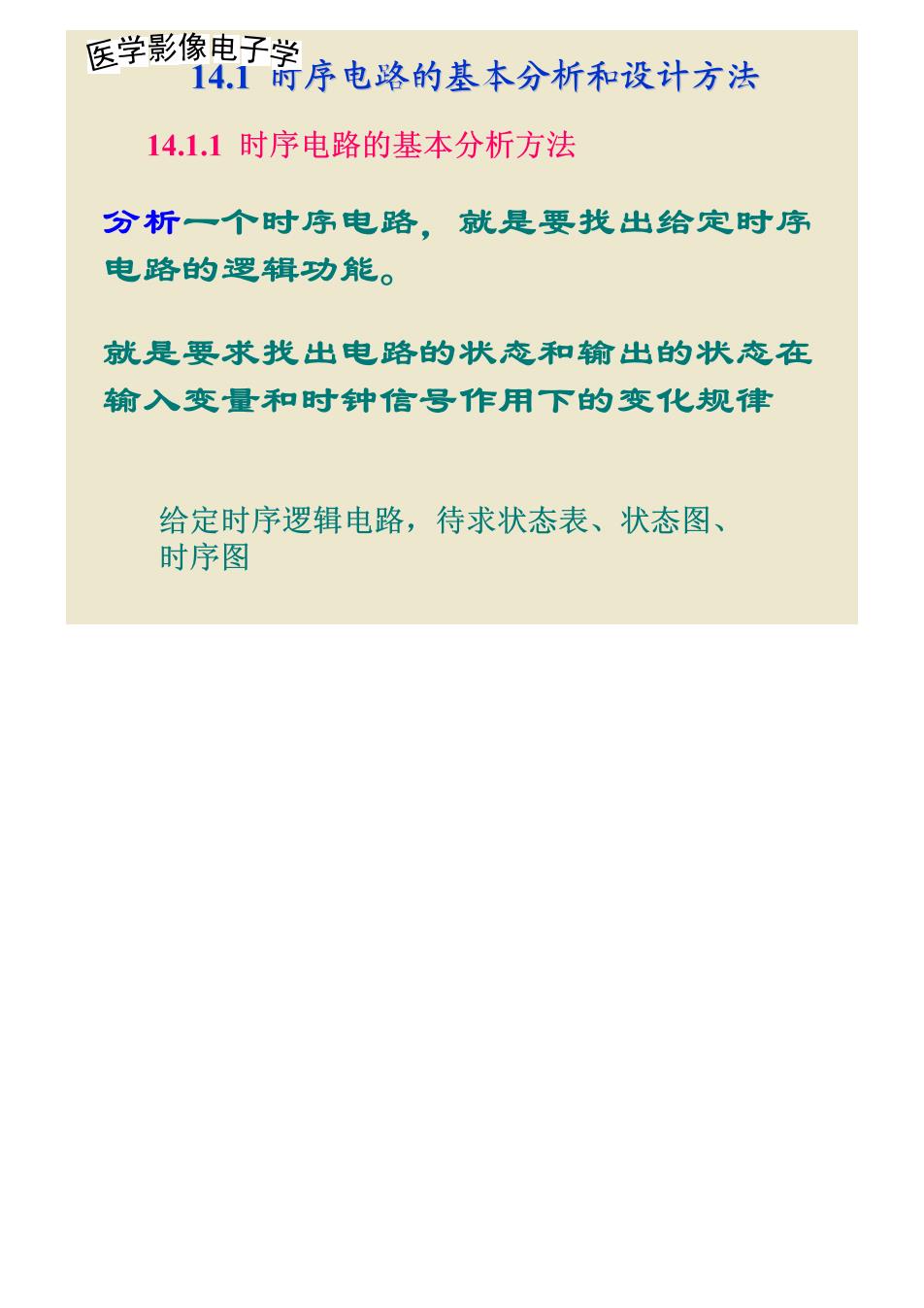

医学影像电子学 14.1诗序电路的基本分析和设计方法 14.1.1时序电路的基本分析方法 分析一个时序电路，就是要找出给定时序 电路的逻辑功能。 就是要求找出电路的状态和输出的状态在 输入变量和时钟信号作用下的变化规律 给定时序逻辑电路，待求状态表、状态图、 时序图

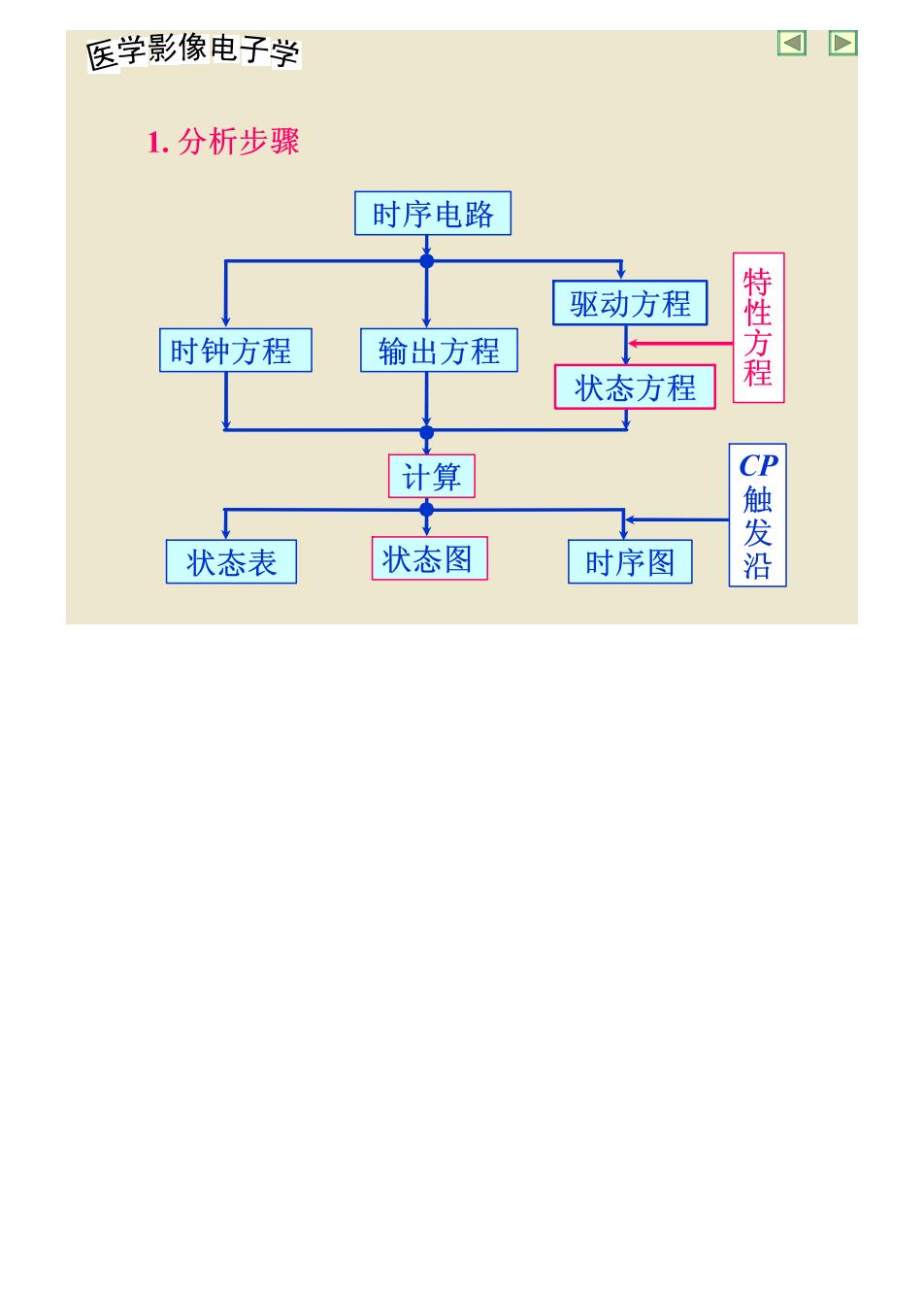

医学影像电子学 ▣回 1.分析步骤 时序电路 7 驱动方程 时钟方程 输出方程 特性方程 状态方程 计算 CP 状态表 状态图 时序图 触发沿

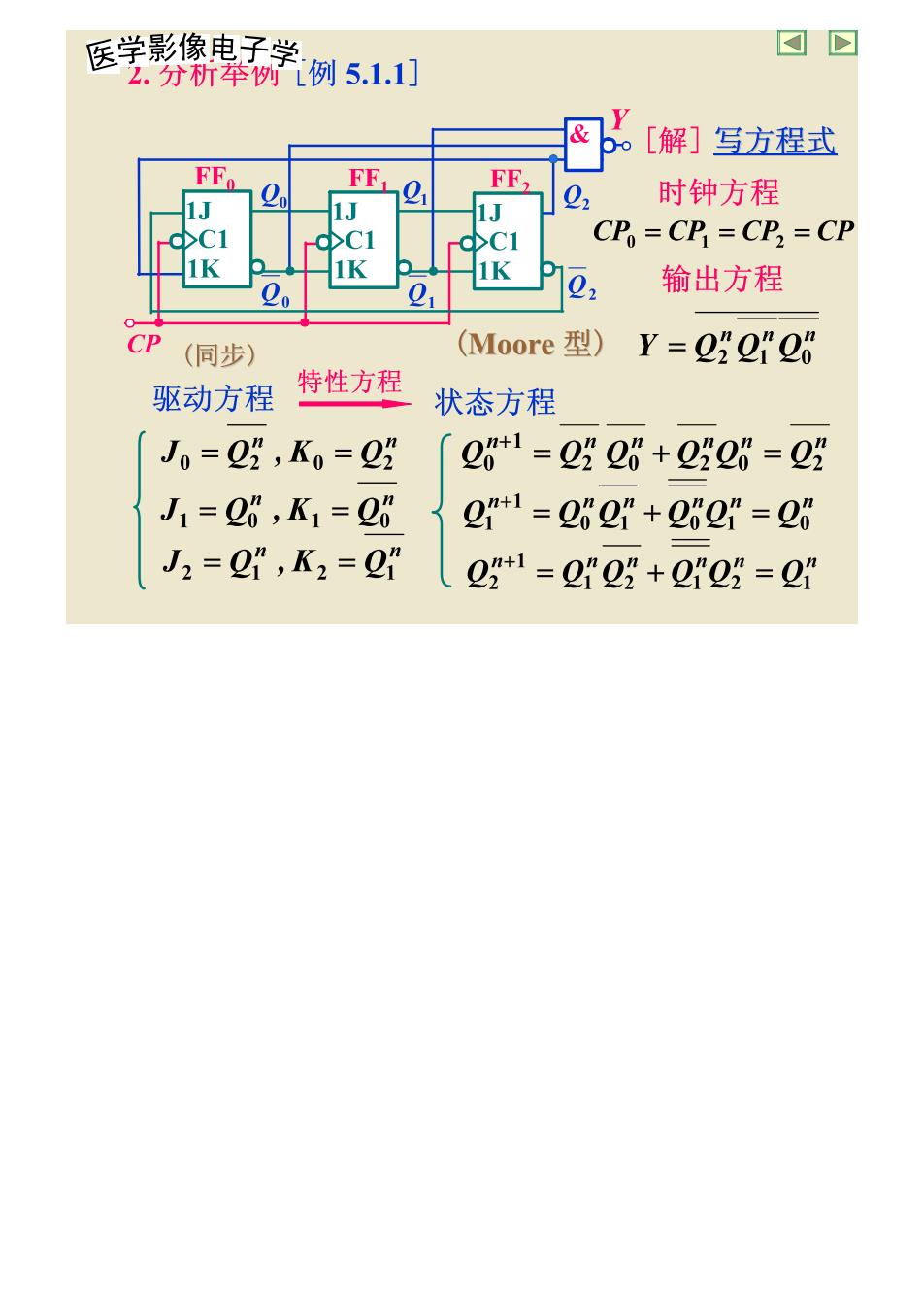

医学影像电子学 ▣回 2.分祈举例例5.1.1] & Y [解]写方程式 FF, FE. 时钟方程 1J 1J >C1 CP=CP=CP,=CP 1K 1K 输出方程 CP(同步) (Moore型) Y=Q222 驱动方程 特性方程 状态方程 Jo=22,Ko=22 00+1=02Q+006=Qg J1=2,K1=06 人 Q1=Q2+Q2"=Q J2=2”,K2=2 Q2+=Q"Q5+Q"Q2=Q1

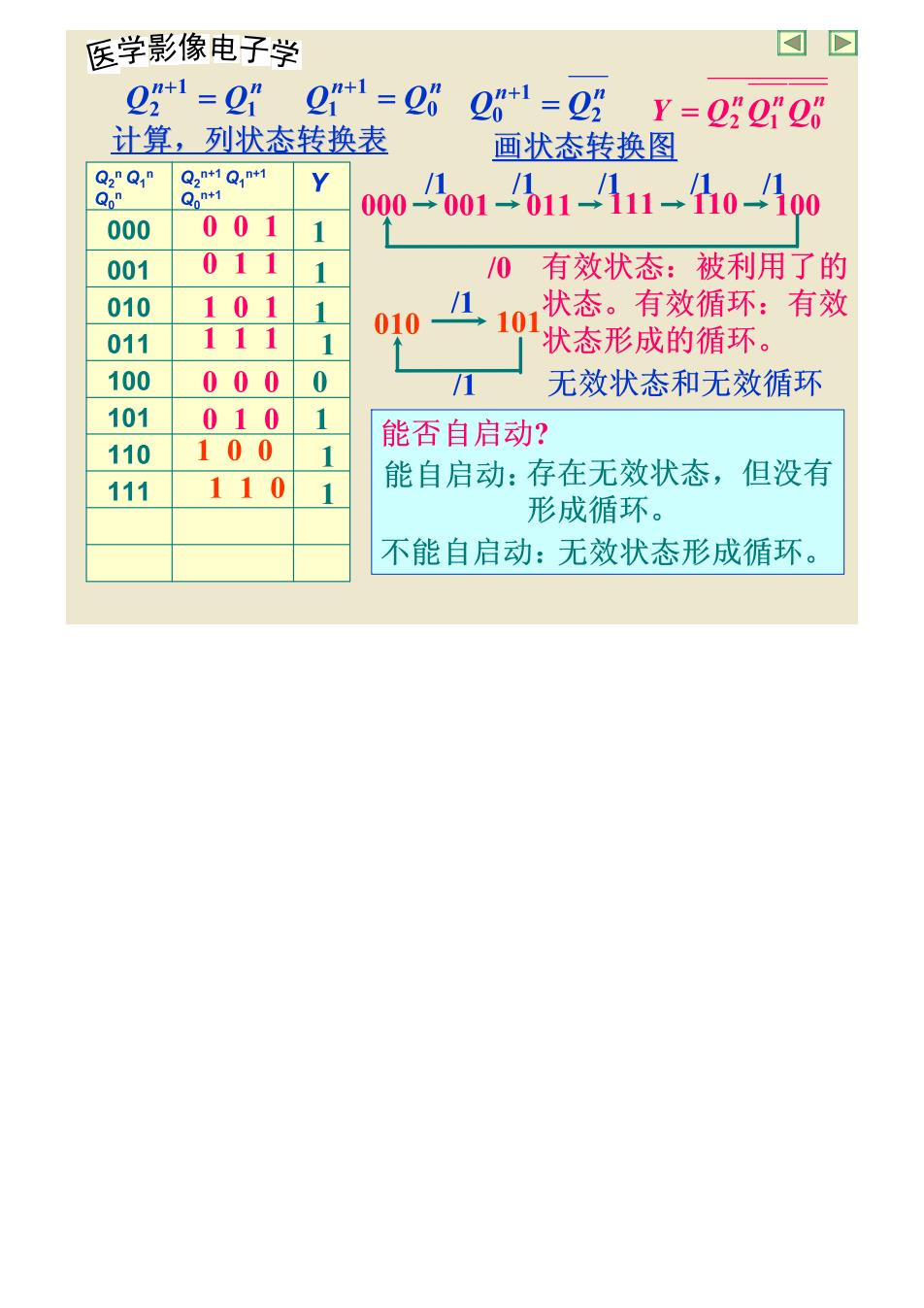

医学影像电子学 □回 Q21=Q1 Q"+1=260+1=25 Y=Q0"06 计算，列状态转换表 画状态转换图 Q2Q 8a" 0004001-011-111-h0-100 000 001 001 011 /0 有效状态：被利用了的 010 101 010 101状态。有效循环：有效 /1 011 11 状态形成的循环。 100 000 0 无效状态和无效循环 101 010 1 能否自启动？ 110 100 111 110 能自启动：存在无效状态，但没有 1 形成循环。 不能自启动：无效状态形成循环
