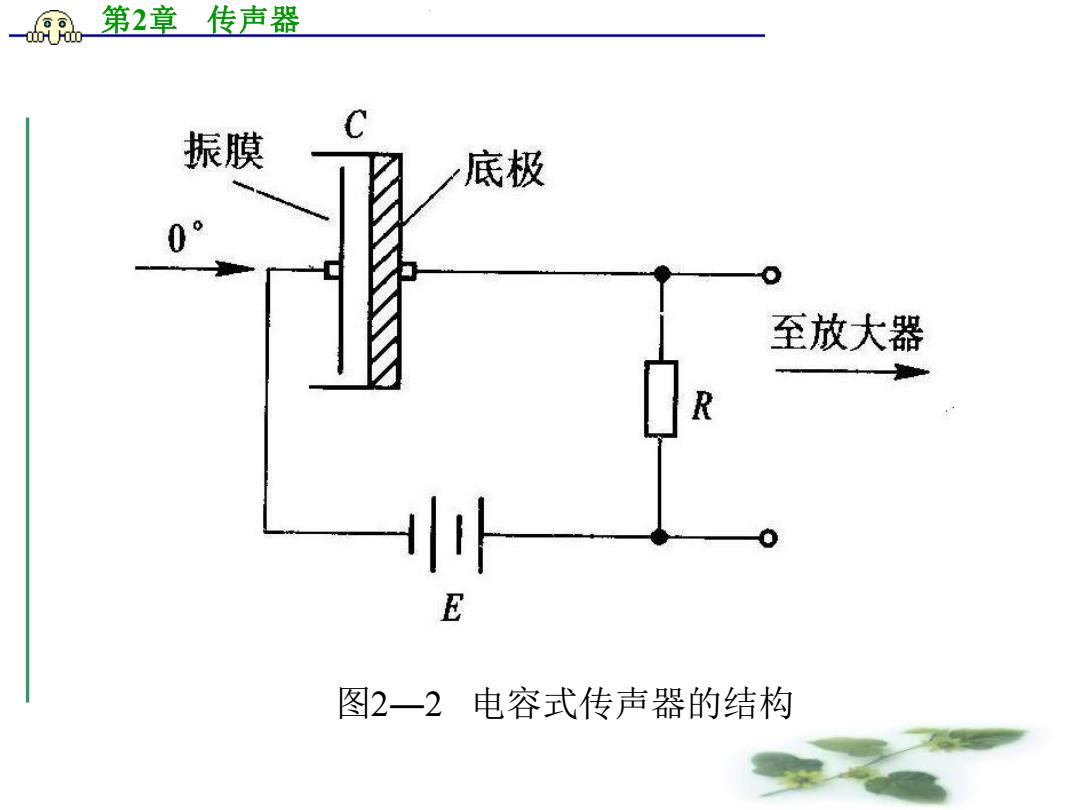

第2章传声器 振膜 底极 至放大器 R E 图2一2电容式传声器的结构
第2章 传声器 图2―2 电容式传声器的结构

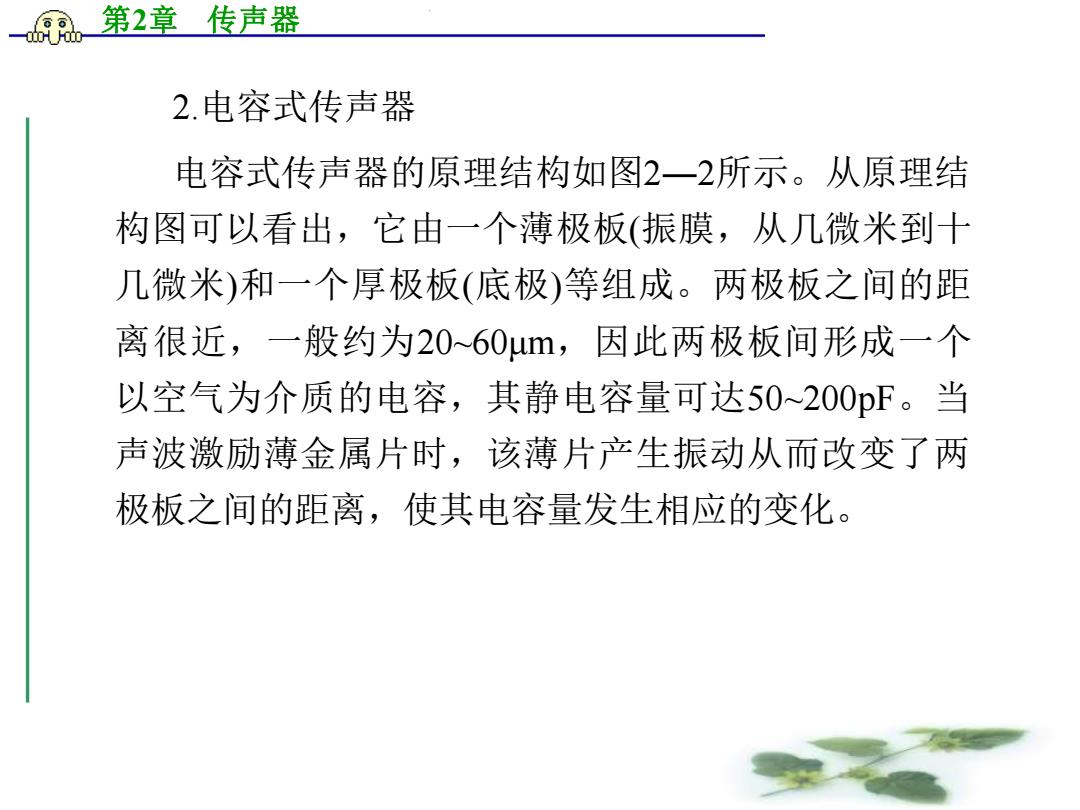

第2章传声器 2.电容式传声器 电容式传声器的原理结构如图2一2所示。从原理结 构图可以看出，它由一个薄极板（振膜，从几微米到十 几微米)和一个厚极板（底极）等组成。两极板之间的距 离很近，一般约为20~60um,因此两极板间形成一个 以空气为介质的电容，其静电容量可达50~200pF。当 声波激励薄金属片时，该薄片产生振动从而改变了两 极板之间的距离，使其电容量发生相应的变化
第2章 传声器 2.电容式传声器 电容式传声器的原理结构如图2―2所示。从原理结 构图可以看出，它由一个薄极板(振膜，从几微米到十 几微米)和一个厚极板(底极)等组成。两极板之间的距 离很近，一般约为20~60μm，因此两极板间形成一个 以空气为介质的电容，其静电容量可达50~200pF。当 声波激励薄金属片时，该薄片产生振动从而改变了两 极板之间的距离，使其电容量发生相应的变化
第2章传声器 将这个电容的变化量取出来变成电信号，这个电 信号便对应着声波信号了。要把电容变化量变成电信 号有多种方法，在电容式传声器中通常有两种：一种 是直流极化式：另一种是驻极体式。直流极化式基于 电场原理，通过电场的作用将机械振动变成电信号， 这种形式的换能器称为静电换能器。在专业音响场合 中，多使用外加直流极化电压(40~200V)的高档电容传 声器
第2章 传声器 将这个电容的变化量取出来变成电信号，这个电 信号便对应着声波信号了。要把电容变化量变成电信 号有多种方法，在电容式传声器中通常有两种：一种 是直流极化式；另一种是驻极体式。直流极化式基于 电场原理，通过电场的作用将机械振动变成电信号， 这种形式的换能器称为静电换能器。在专业音响场合 中，多使用外加直流极化电压(40~200V)的高档电容传 声器

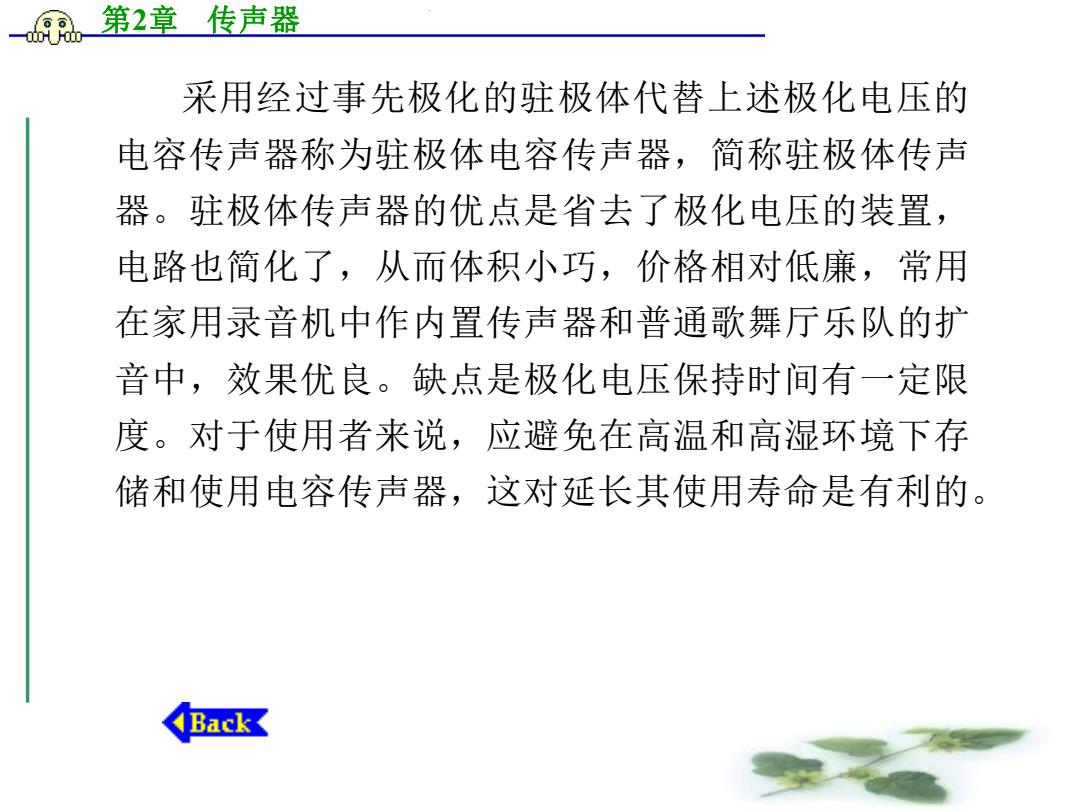

第2章传声器 采用经过事先极化的驻极体代替上述极化电压的 电容传声器称为驻极体电容传声器，简称驻极体传声 器。驻极体传声器的优点是省去了极化电压的装置， 电路也简化了，从而体积小巧，价格相对低廉，常用 在家用录音机中作内置传声器和普通歌舞厅乐队的扩 音中，效果优良。缺点是极化电压保持时间有一定限 度。对于使用者来说，应避免在高温和高湿环境下存 储和使用电容传声器，这对延长其使用寿命是有利的。 Back
第2章 传声器 采用经过事先极化的驻极体代替上述极化电压的 电容传声器称为驻极体电容传声器，简称驻极体传声 器。驻极体传声器的优点是省去了极化电压的装置， 电路也简化了，从而体积小巧，价格相对低廉，常用 在家用录音机中作内置传声器和普通歌舞厅乐队的扩 音中，效果优良。缺点是极化电压保持时间有一定限 度。对于使用者来说，应避免在高温和高湿环境下存 储和使用电容传声器，这对延长其使用寿命是有利的

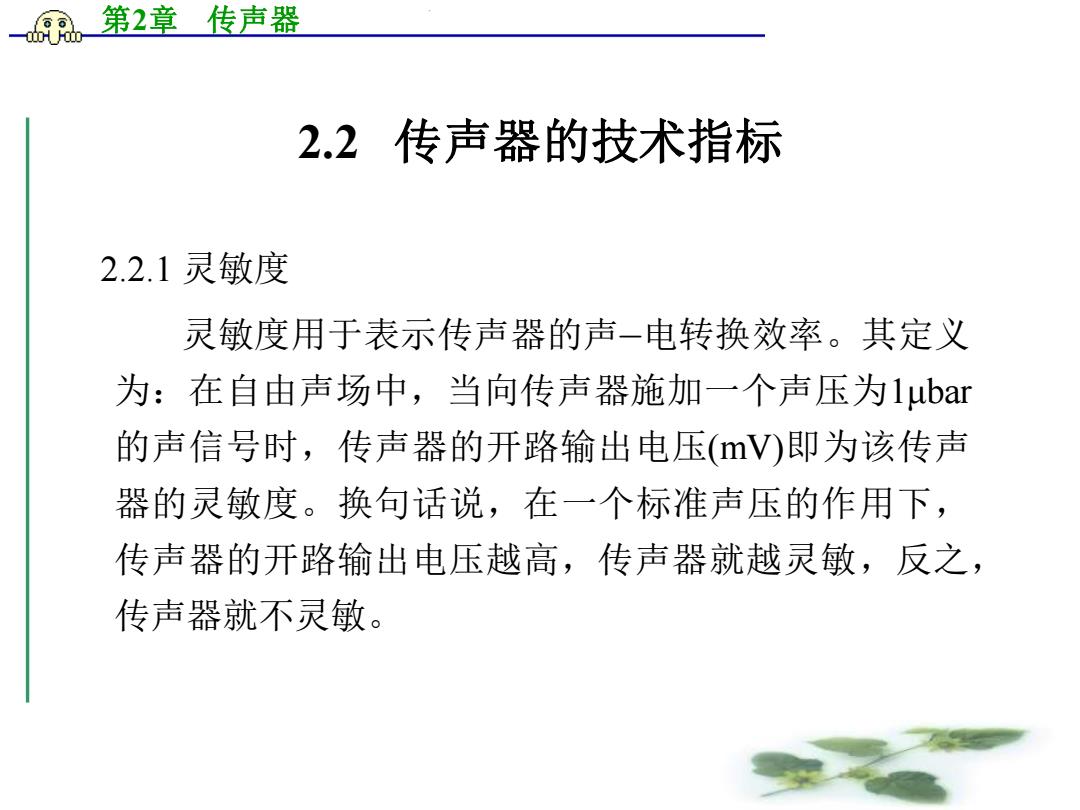

第2章传声器 2.2传声器的技术指标 2.2.1灵敏度 灵敏度用于表示传声器的声一电转换效率。其定义 为：在自由声场中，当向传声器施加一个声压为1ubar 的声信号时，传声器的开路输出电压(V)即为该传声 器的灵敏度。换句话说，在一个标准声压的作用下， 传声器的开路输出电压越高，传声器就越灵敏，反之， 传声器就不灵敏
第2章 传声器 2.2 传声器的技术指标 2.2.1 灵敏度 灵敏度用于表示传声器的声—电转换效率。其定义 为：在自由声场中，当向传声器施加一个声压为1μbar 的声信号时，传声器的开路输出电压(mV)即为该传声 器的灵敏度。换句话说，在一个标准声压的作用下， 传声器的开路输出电压越高，传声器就越灵敏，反之， 传声器就不灵敏
