第2章传声器 3.按声场作用力分 声场作用力是指具体某点声压和振膜面积的乘积。 这里的声压是标量，无方向性，与频率无关。它主要 有两种形式，即压强式和压差式。压强式传声器是对 空间声场某点的声压起响应的，而压差式传声器是对 空间两点或多点之间的声压差起响应的。声压差是声 压梯度的函数，声压梯度是有方向性的，是矢量且与 频率有关，所以压差式传声器是具有方向性的
第2章 传声器 3. 按声场作用力分 声场作用力是指具体某点声压和振膜面积的乘积。 这里的声压是标量，无方向性，与频率无关。它主要 有两种形式，即压强式和压差式。压强式传声器是对 空间声场某点的声压起响应的，而压差式传声器是对 空间两点或多点之间的声压差起响应的。声压差是声 压梯度的函数，声压梯度是有方向性的，是矢量且与 频率有关，所以压差式传声器是具有方向性的

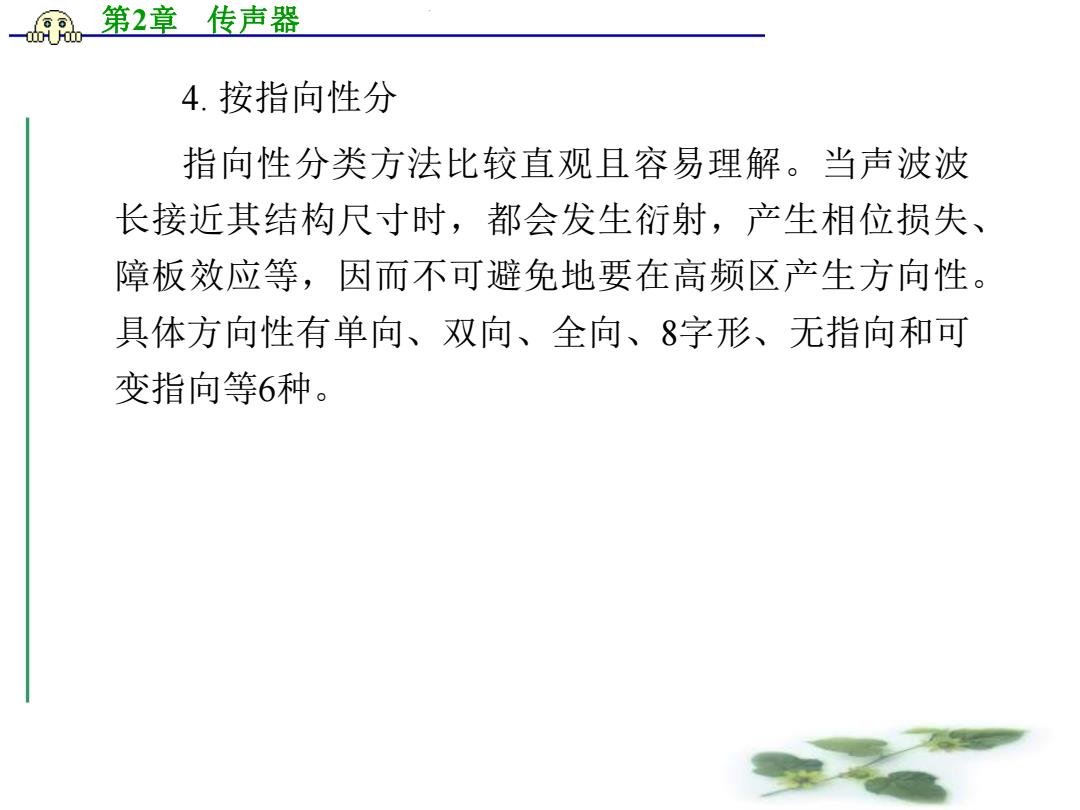

第2章传声器 4.按指向性分 指向性分类方法比较直观且容易理解。当声波波 长接近其结构尺寸时，都会发生衍射，产生相位损失、 障板效应等，因而不可避免地要在高频区产生方向性。 具体方向性有单向、双向、全向、8字形、无指向和可 变指向等6种
第2章 传声器 4. 按指向性分 指向性分类方法比较直观且容易理解。当声波波 长接近其结构尺寸时，都会发生衍射，产生相位损失、 障板效应等，因而不可避免地要在高频区产生方向性。 具体方向性有单向、双向、全向、8字形、无指向和可 变指向等6种

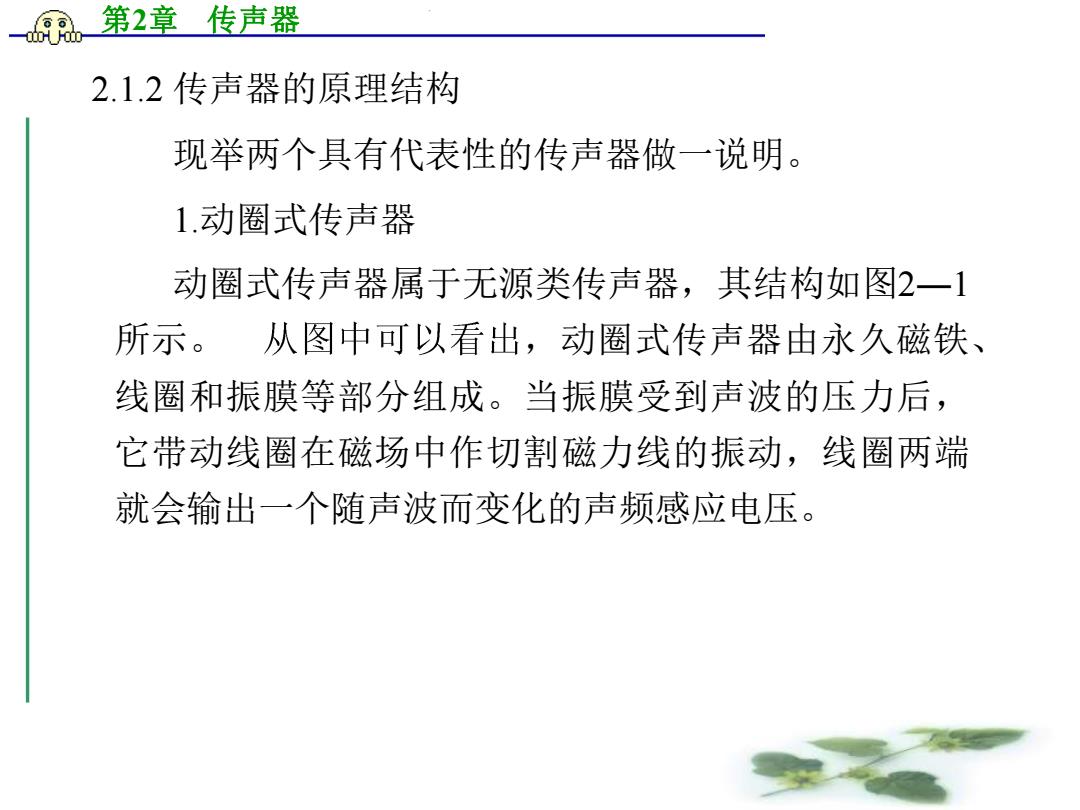

-a 第2章传声器 2.1.2传声器的原理结构 现举两个具有代表性的传声器做一说明。 1.动圈式传声器 动圈式传声器属于无源类传声器，其结构如图2一1 所示。从图中可以看出，动圈式传声器由永久磁铁、 线圈和振膜等部分组成。当振膜受到声波的压力后， 它带动线圈在磁场中作切割磁力线的振动，线圈两端 就会输出一个随声波而变化的声频感应电压
第2章 传声器 2.1.2 传声器的原理结构 现举两个具有代表性的传声器做一说明。 1.动圈式传声器 动圈式传声器属于无源类传声器，其结构如图2―1 所示。 ，动圈式传声器由永久磁铁、 线圈和振膜等部分组成。当振膜受到声波的压力后， 它带动线圈在磁场中作切割磁力线的振动，线圈两端 就会输出一个随声波而变化的声频感应电压
第2章传声器 外壳 0 磁极 磁回路 振膜 N S 永久磁铁 线圈 声阻尼材料 端子 图2一1动圈式传声器结构
第2章 传声器 图2―1 动圈式传声器结构
第2章传声器 动圈式传声器具有结构牢固可靠、性能稳定、无 需外加直流电压、使用简便等优点，可广泛应用于家 庭和歌舞厅等场所，既适合于人声演唱，亦适合于大 多数的乐器扩音或录音使用
第2章 传声器 动圈式传声器具有结构牢固可靠、性能稳定、无 需外加直流电压、使用简便等优点，可广泛应用于家 庭和歌舞厅等场所，既适合于人声演唱，亦适合于大 多数的乐器扩音或录音使用
