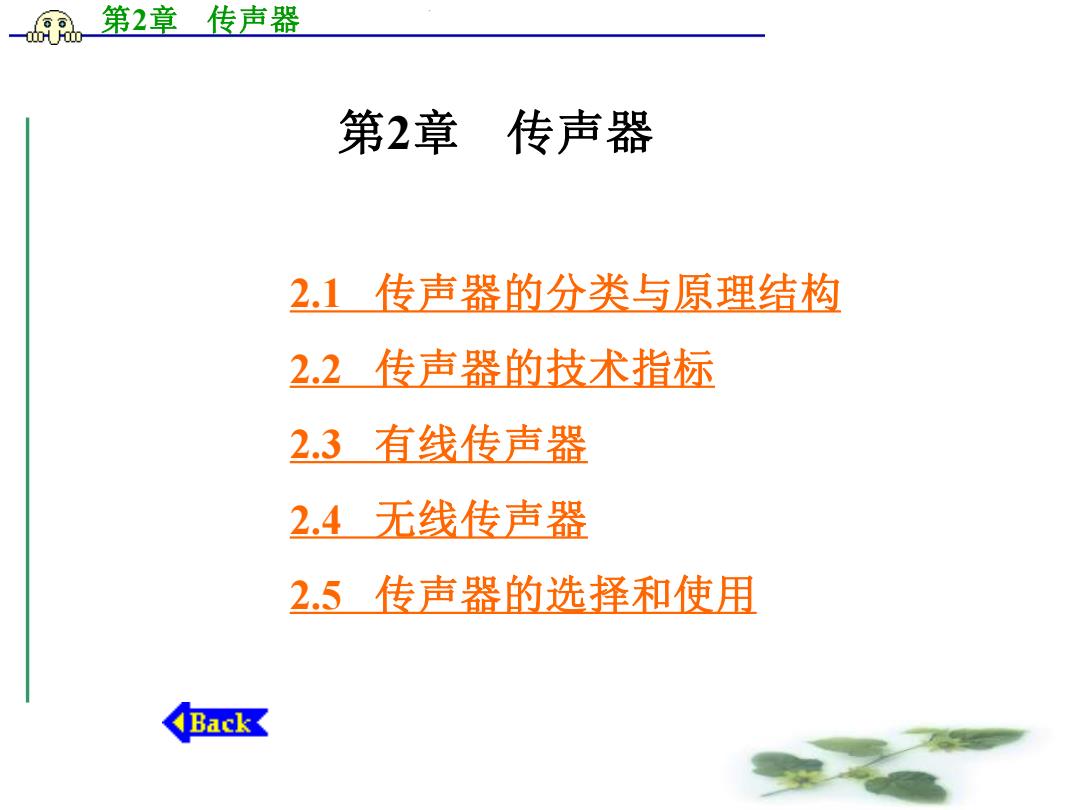

第2章传声器 第2章传声器 2.1传声器的分类与原理结构 2.2传声器的技术指标 2.3有线传声器 2.4无线传声器 2.5传声器的选择和使用 Back
第2章 传声器 第2章 传声器 2.1 传声器的分类与原理结构 2.2 传声器的技术指标 2.3 有线传声器 2.4 无线传声器 2.5 传声器的选择和使用

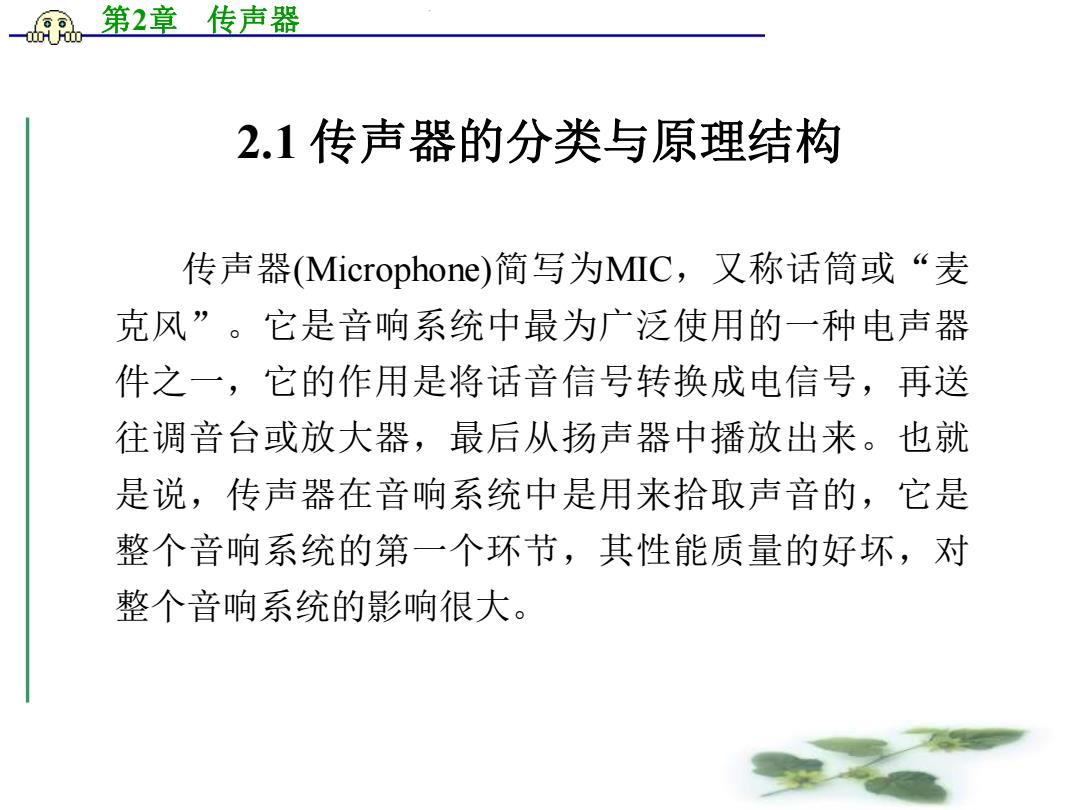

第2章传声器 2.1传声器的分类与原理结构 传声器(Microphone)简写为MIC,又称话筒或“麦 克风”。它是音响系统中最为广泛使用的一种电声器 件之一，它的作用是将话音信号转换成电信号，再送 往调音台或放大器，最后从扬声器中播放出来。也就 是说，传声器在音响系统中是用来拾取声音的，它是 整个音响系统的第一个环节，其性能质量的好坏，对 整个音响系统的影响很大
第2章 传声器 2.1 传声器的分类与原理结构 传声器(Microphone)简写为MIC，又称话筒或“麦 克风” 。它是音响系统中最为广泛使用的一种电声器 件之一，它的作用是将话音信号转换成电信号，再送 往调音台或放大器，最后从扬声器中播放出来。也就 是说，传声器在音响系统中是用来拾取声音的，它是 整个音响系统的第一个环节，其性能质量的好坏，对 整个音响系统的影响很大
第2章传声器 2.1.1传声器的分类 传声器的种类很多，可根据能量来源、指向性、 换能原理以及受声场作用力的大小等进行分类。 1.按能量的来源分 传声器按能量的来源可分为有源类传声器和无源 类传声器两类。有源类传声器用外加直流电源作为其 能量来源，使传声器的振膜在声场作用下其电学参量 发生变化，从而将声能转化为电能。如碳粒式、半导 体式及射频式传声器均属于有源传声器
第2章 传声器 2.1.1 传声器的分类 传声器的种类很多，可根据能量来源、指向性、 换能原理以及受声场作用力的大小等进行分类。 1.按能量的来源分 传声器按能量的来源可分为有源类传声器和无源 类传声器两类。有源类传声器用外加直流电源作为其 能量来源，使传声器的振膜在声场作用下其电学参量 发生变化，从而将声能转化为电能。如碳粒式、半导 体式及射频式传声器均属于有源传声器

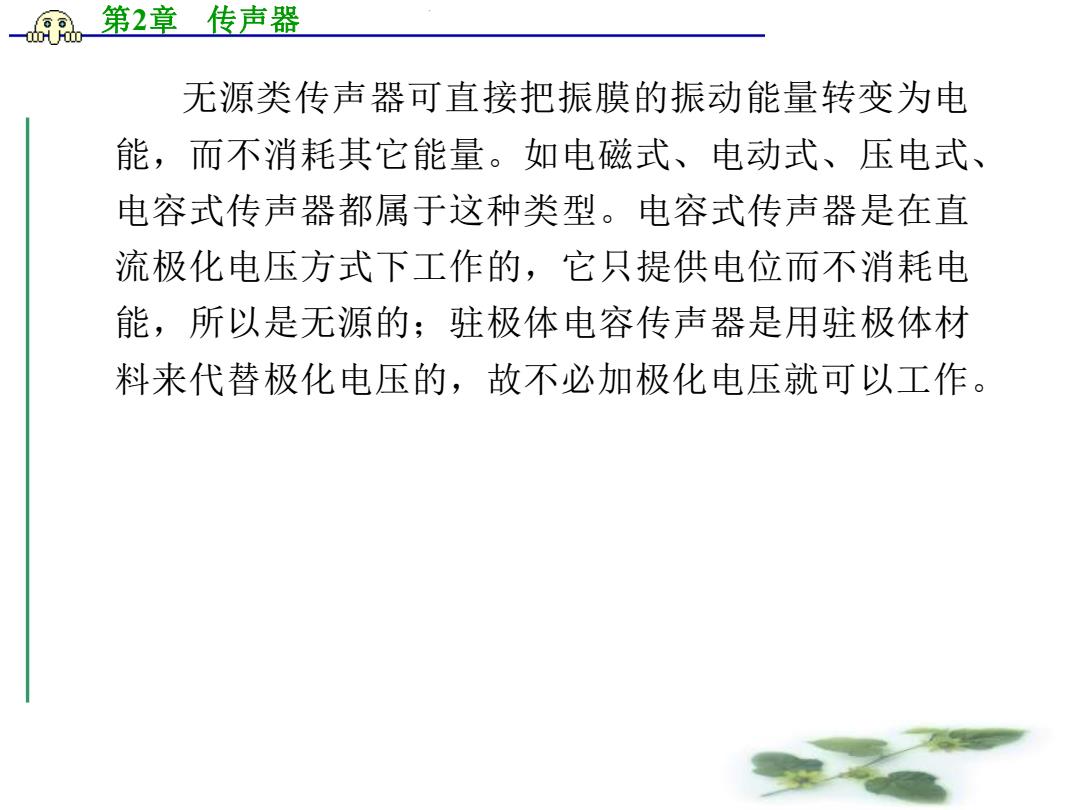

第2章传声器 无源类传声器可直接把振膜的振动能量转变为电 能，而不消耗其它能量。如电磁式、电动式、压电式、 电容式传声器都属于这种类型。电容式传声器是在直 流极化电压方式下工作的，它只提供电位而不消耗电 能，所以是无源的；驻极体电容传声器是用驻极体材 料来代替极化电压的，故不必加极化电压就可以工作
第2章 传声器 无源类传声器可直接把振膜的振动能量转变为电 能，而不消耗其它能量。如电磁式、电动式、压电式、 电容式传声器都属于这种类型。电容式传声器是在直 流极化电压方式下工作的，它只提供电位而不消耗电 能，所以是无源的；驻极体电容传声器是用驻极体材 料来代替极化电压的，故不必加极化电压就可以工作
第2章传声器 2.按换能原理分 传声器本身就是一种换能器件，通常是将声能转 换为电能的。但是，这种换能器件若内部结构不同， 那么它们的换能方式也不同。大部分传声器是按电磁 感应定律工作的，其输出电压正比于振膜的振速。而 电容、压电传声器是通过改变传声器内部电路参数工 作的，输出电压正比于振膜的位移。碳粒传声器是利 用碳粒的欧姆接触电阻正比于振膜的位置而工作的
第2章 传声器 2.按换能原理分 传声器本身就是一种换能器件，通常是将声能转 换为电能的。但是，这种换能器件若内部结构不同， 那么它们的换能方式也不同。大部分传声器是按电磁 感应定律工作的，其输出电压正比于振膜的振速。而 电容、压电传声器是通过改变传声器内部电路参数工 作的，输出电压正比于振膜的位移。碳粒传声器是利 用碳粒的欧姆接触电阻正比于振膜的位置而工作的
