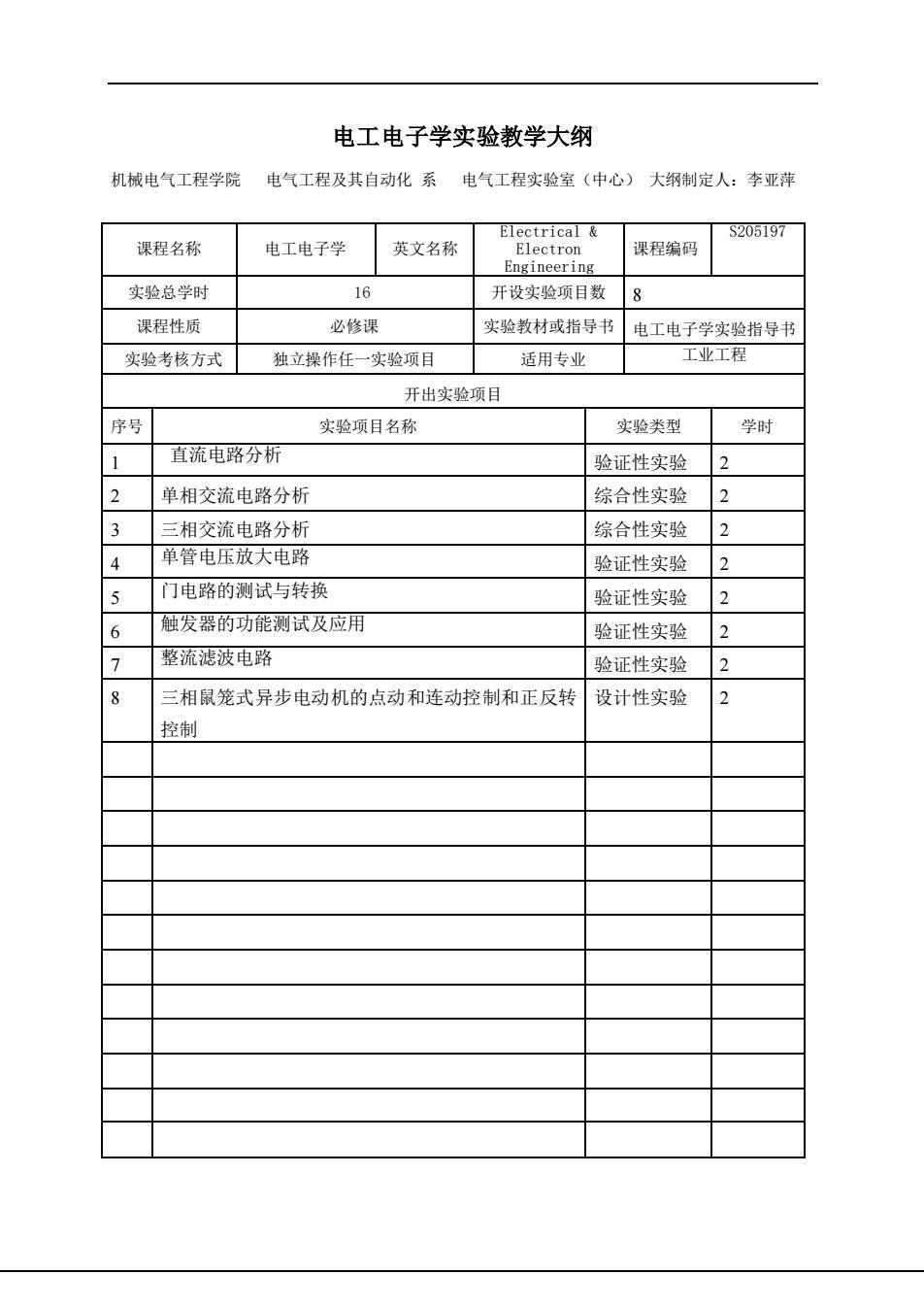

电工电子学实验教学大纲 机械电气工程学院电气工程及其自动化系电气工程实验室（中心）大纲制定人：李亚萍 S205197■ 课程名称 电工电子学 英文名称 Engineering 程编码 实验总学时 16 开设实验项目数 8 课程性质 必修课 实验教材或指导书 电工电子学实验指导书 实验考核方式 独立操作任一实验项目 适用专业 工业工程 开出实验项目 序号 实验项目名称 实验类型学时 1 直流电路分析 验证性实验2 单相交流电路分析 综合性实验 2 3 三相交流电路分析 综合性实验2 4 单管电压放大电路 验证性实验2 门电路的测试与转换 验证性实验2 6 触发器的功能测试及应用 验证性实验2 7 整流滤波电路 验证性实验2 三相鼠笼式异步电动机的点动和连动控制和正反转 设计性实验2 控制
电工电子学实验教学大纲 机械电气工程学院 电气工程及其自动化 系 电气工程实验室（中心） 大纲制定人：李亚萍 课程名称 电工电子学 英文名称 Electrical & Electron Engineering 课程编码 S205197 实验总学时 16 开设实验项目数 8 课程性质 必修课 实验教材或指导书 电工电子学实验指导书 实验考核方式 独立操作任一实验项目 适用专业 工业工程 开出实验项目 序号 实验项目名称 实验类型 学时 1 直流电路分析 验证性实验 2 2 单相交流电路分析 综合性实验 2 3 三相交流电路分析 综合性实验 2 4 单管电压放大电路 验证性实验 2 5 门电路的测试与转换 验证性实验 2 6 触发器的功能测试及应用 验证性实验 2 7 整流滤波电路 验证性实验 2 8 三相鼠笼式异步电动机的点动和连动控制和正反转 控制 设计性实验 2
直流电路分析 实验 实验类型 验证性实验学时 2 开出时间 第四学期 计划每组 人骑 2人/组 现有每组人数 2人/组 实验目的： 1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2、加深电路中电位的相对性、电压的绝对性的理解。 3、验证线性电路叠加原理的正确性，加深对线性电路的叠加性理解： 4、验证戴维南定理和诺顿定理的正确性，加深对该定理的理解 5、掌握测量有源二端网络等效参数的一般方法。 实验内容： 1、验证基尔霍夫定律。 用叠加原理求支路电流 3、用戴维南定理求支路电流。 实验操作要点及注意事项： 1,所有需要测量的电压值，均以电压表测量读数为准，不以电源表盘指示值为准 2.用电流插头测量各支路电流时，应注意仪表的极性及数据表格中“+”、“一”号 的记录。 3.防止电源两端碰线短路 4.若用指针式电流表进行测量时，要识别电流插头所接电流表的“+”“一”极性。 倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表 极性，重新测量，此时指针正编，但读得的电流值必须冠以负号。 5.测量时应注意电流表量程的更换 6.改接线路时，要关掉电源 主要仪器设备 序号 主要设备名称 规格型号 数量 电工技术实验装置 DGJ-3 万用电表 DT-9205 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
直流电路分析 实 验 实验类型 验证性实验 学时 2 开出时间 第四学期 计划每组 人数 2 人/组 现有每组人数 2 人/组 实验目的： 1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2、加深电路中电位的相对性、电压的绝对性的理解。 3、验证线性电路叠加原理的正确性，加深对线性电路的叠加性理解； 4、验证戴维南定理和诺顿定理的正确性，加深对该定理的理解； 5、掌握测量有源二端网络等效参数的一般方法。 实验内容： 1、验证基尔霍夫定律。 2、用叠加原理求支路电流。 3、用戴维南定理求支路电流。 实验操作要点及注意事项： 1．所有需要测量的电压值，均以电压表测量读数为准，不以电源表盘指示值为准。 2．用电流插头测量各支路电流时，应注意仪表的极性及数据表格中“+”、“—”号 的记录。 3．防止电源两端碰线短路。 4．若用指针式电流表进行测量时，要识别电流插头所接电流表的“+”“—”极性。 倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表 极性，重新测量，此时指针正编，但读得的电流值必须冠以负号。 5．测量时应注意电流表量程的更换。 6．改接线路时，要关掉电源. 主要仪器设备 序 号 主要设备名称 规格型号 数量 1 电工技术实验装置 DGJ-3 1 2 万用电表 DT –9205 1 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
单相交流电路分析 实验 实验类型 综合性实验学时 2 开出时间 第四学期 计划每组 人数 2人/组 现有每组人数 2人/组 实验目的： 1、了解日光灯电路。 2、加深理解交流电路中的电压、电流及功率之间的关系（相位和数量关系）。 3、了解感性负载并联电容器对提高功率因数的意义。 4、学习功率表的使用方法。 实验内容： 1、了解日光灯线路及组成元件。 2、了解交流功率表的接线及读数特点。 3、先不接电容器，检查线路无误，接入电源，测量各元件的电压、电流。 4、接电容器，检查线路无误，接入电源，测量各元件的电压、电流及功率 实验操作要点及注意事项： 1、本实验用交流市电220V,务必注意用电和人身安全。 2、在接通电源前，应先将自耦调压器手柄置在零位上。 3、如线路接线正确，日光灯不能启辉时，应检查启辉器及其接触是否良好。 4、在使用功率表时，要将带星号的、广接火线，标有300V电压接线柱接零 线，I接线柱负载，如果将电流接线柱1、2相联，表示功率表的额表电流为2.5A 功率表的读数即实际功率，若将广与1、1与2相联，则额定电流为5A,读数乘以 2,才是实际功率。 5、在测各支路电流时，将电流表串入电路速度要快。 主要仪器设备 序号 主要设备名称 规格型号 数量 1 电工技术实验装置 DGJ-3 万用电表 DT-9205 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
单相交流电路分析 实 验 实验类型 综合性实验 学时 2 开出时间 第四学期 计划每组 人数 2 人/组 现有每组人数 2 人/组 实验目的： 1、了解日光灯电路。 2、加深理解交流电路中的电压、电流及功率之间的关系（相位和数量关系）。 3、了解感性负载并联电容器对提高功率因数的意义。 4、学习功率表的使用方法。 实验内容： 1、了解日光灯线路及组成元件。 2、了解交流功率表的接线及读数特点。 3、先不接电容器，检查线路无误，接入电源，测量各元件的电压、电流。 4、接电容器，检查线路无误，接入电源，测量各元件的电压、电流及功率。 实验操作要点及注意事项： 1、本实验用交流市电 220V，务必注意用电和人身安全。 2、在接通电源前，应先将自耦调压器手柄置在零位上。 3、如线路接线正确，日光灯不能启辉时，应检查启辉器及其接触是否良好。 4、在使用功率表时，要将带星号的 * * u 、I 接火线，标有 300V 电压接线柱接零 线，I 接线柱负载，如果将电流接线柱 1、2 相联，表示功率表的额表电流为 2.5A， 功率表的读数即实际功率，若将 * I 与 1、I 与 2 相联，则额定电流为 5A，读数乘以 2，才是实际功率。 5、在测各支路电流时，将电流表串入电路速度要快。 主要仪器设备 序 号 主要设备名称 规格型号 数量 1 电工技术实验装置 DGJ-3 1 2 万用电表 DT –9205 1 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验

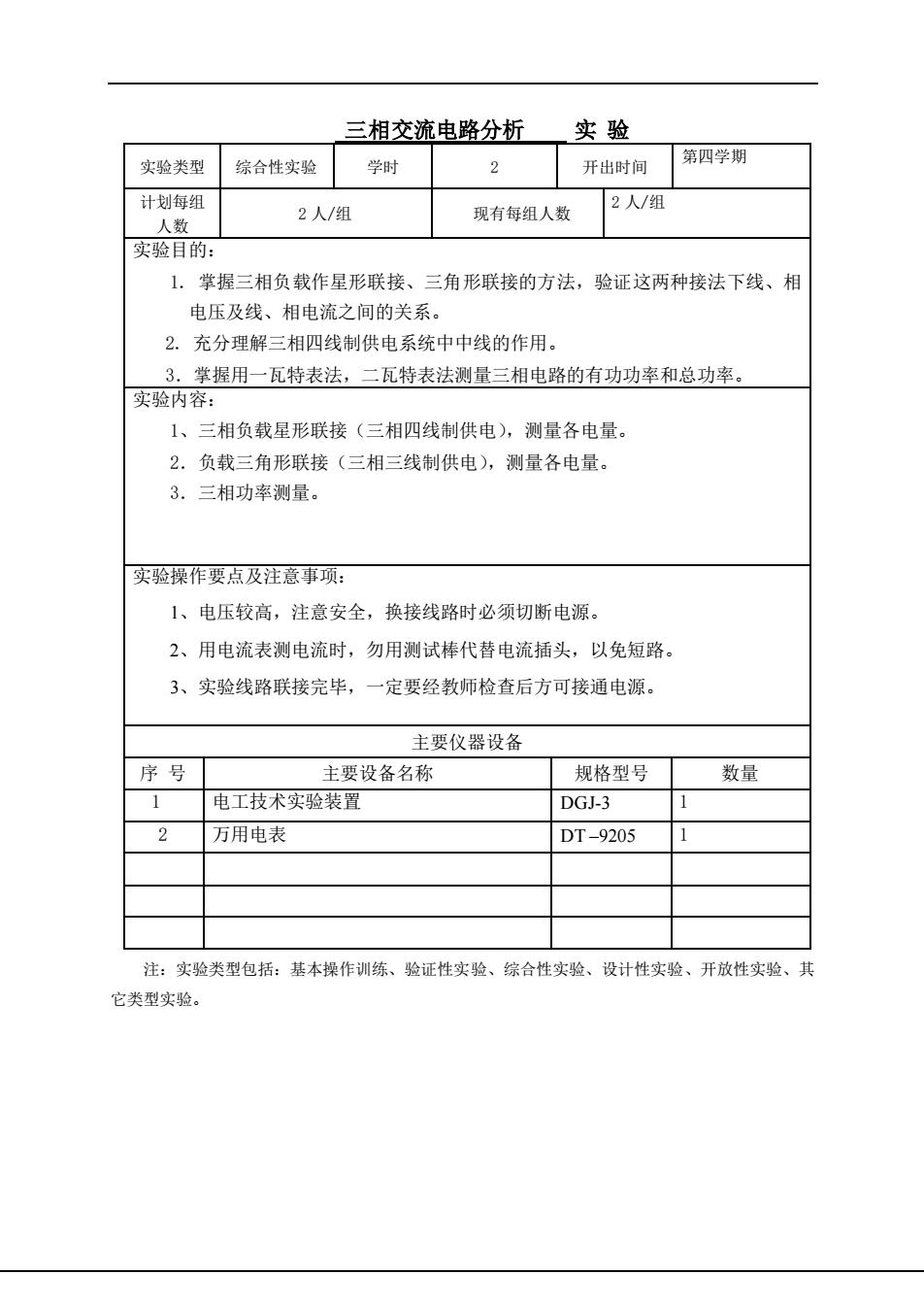

三相交流电路分析 实验 实验类型 综合性实验 学时 2 开出时间第四学期 计划每组 2人/组 现有每组人数 2人/组 人骑 实验目的： 1.掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相 电压及线、相电流之间的关系。 2.充分理解三相四线制供电系统中中线的作用。 3.掌握用一瓦特表法，二瓦特表法测量三相电路的有功功率和总功率 实验内容： 1、三相负载星形联接（三相四线制供电），测量各电量。 2.负载三角形联接（三相三线制供电），测量各电量。 3.三相功率测量。 实验操作要点及注意事项： 1、电压较高，注意安全，换接线路时必须切断电源。 2、用电流表测电流时，勿用测试棒代替电流插头，以免短路。 3、实验线路联接完毕，一定要经教师检查后方可接通电源。 主要仪器设备 序号 主要设备名称 规格型号 数量 1 电工技术实验装置 DGL3 2 万用电表 DT-9205 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
三相交流电路分析 实 验 实验类型 综合性实验 学时 2 开出时间 第四学期 计划每组 人数 2 人/组 现有每组人数 2 人/组 实验目的： 1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相 电压及线、相电流之间的关系。 2. 充分理解三相四线制供电系统中中线的作用。 3．掌握用一瓦特表法，二瓦特表法测量三相电路的有功功率和总功率。 实验内容： 1、三相负载星形联接（三相四线制供电），测量各电量。 2．负载三角形联接（三相三线制供电），测量各电量。 3．三相功率测量。 实验操作要点及注意事项： 1、电压较高，注意安全，换接线路时必须切断电源。 2、用电流表测电流时，勿用测试棒代替电流插头，以免短路。 3、实验线路联接完毕，一定要经教师检查后方可接通电源。 主要仪器设备 序 号 主要设备名称 规格型号 数量 1 电工技术实验装置 DGJ-3 1 2 万用电表 DT –9205 1 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
单管电压放大电路实验 实验类型 验证性实验学时 2 开出时间 第四学期 计划每组 2人/组 现有每组人数 2人/组 人数 实验目的： 学习放大器静态工作点的测量和调试方法： 2、掌握放大器电压放大倍数的测量方法： 3、观察并测定电路参数对静态工作点，电压放大倍数及输出波形的影响。 实验内容： 1、连接线路，把各仪器调整到待用状态： 2、调整和测试单管放大电路的静态工作点： 3、测量单管放大电路的电压放大倍数： 4、观察静态工作点对输出波形的影响： 5、观察负载线改变对输出波形的影响： *6、观察E。改变（变小）引起的失直。 实验操作要点及注意事项 连接线路无误后，方可开启电源： 2、调放大电路偏置电阻R.使Vc-6~7V: 3、VB不能直接测量： 4、测量放大器放大倍数时，使输入电压U=5mv保持不变： 5、由于元件的分散性，在观察失真波形时，先调偏静态工作点，再适当增州 Ec值即可。 主要仪器设备 序号 主要设备名称 规格型号 数量 模拟电路实验箱 THM-3 1台 2 示波器 CA8010 1台 3 晶体管毫伏表 JY-16 1只 4 数字式万用表 DT9205 1只 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
单管电压放大电路 实 验 实验类型 验证性实验 学时 2 开出时间 第四学期 计划每组 人数 2 人/组 现有每组人数 2 人/组 实验目的： 1、学习放大器静态工作点的测量和调试方法； 2、掌握放大器电压放大倍数的测量方法； 3、观察并测定电路参数对静态工作点，电压放大倍数及输出波形的影响。 实验内容： 1、连接线路，把各仪器调整到待用状态； 2、调整和测试单管放大电路的静态工作点； 3、测量单管放大电路的电压放大倍数； 4、观察静态工作点对输出波形的影响； *5、观察负载线改变对输出波形的影响； *6、观察 EC改变（变小）引起的失真。 实验操作要点及注意事项： 1、连接线路无误后，方可开启电源； 2、调放大电路偏置电阻 Rμ使 VC=6~7V； 3、VB不能直接测量； 4、测量放大器放大倍数时，使输入电压 Ui=5mv 保持不变； 5、由于元件的分散性，在观察失真波形时，先调偏静态工作点，再适当增加 EC 值即可。 主要仪器设备 序 号 主要设备名称 规格型号 数量 1 模拟电路实验箱 THM-3 1 台 2 示波器 CA8010 1 台 3 晶体管毫伏表 JY-16 1 只 4 数字式万用表 DT9205 1 只 注：实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、其 它类型实验
