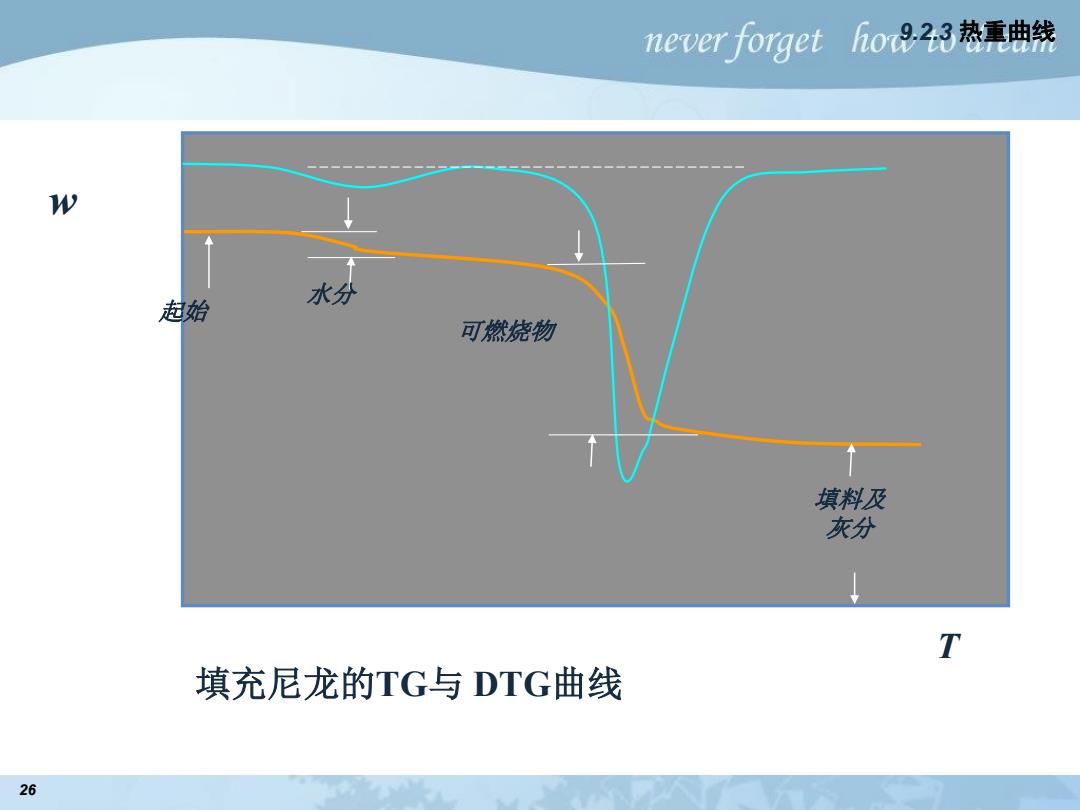

never forget ho923热重曲线 w 起始 水分 可燃烧物 填料及 灰分 T 填充尼龙的TG与DTG曲线 26
26 填充尼龙的TG与 DTG曲线 起始 水分 可燃烧物 填料及 灰分 w T 9.2.3 热重曲线

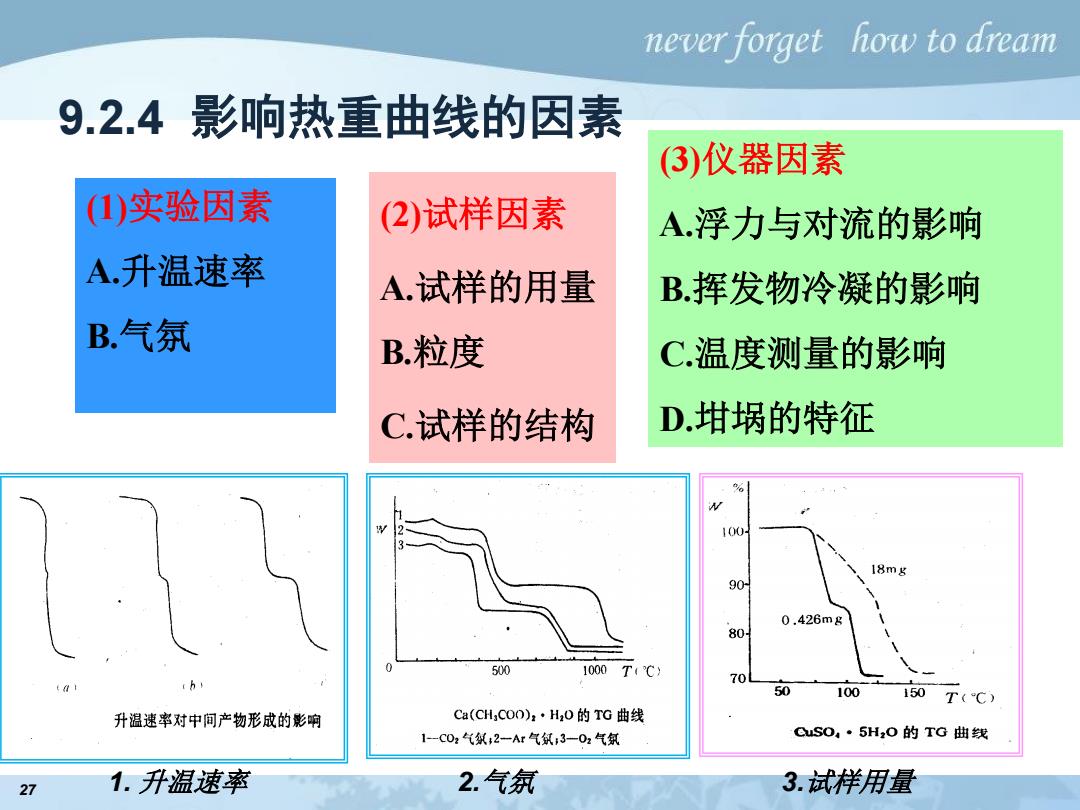

never forget how to dream 9.2.4影响热重曲线的因素 (3)仪器因素 (1)实验因素 (2)试样因素 A.浮力与对流的影响 A.升温速率 A.试样的用量 B.挥发物冷凝的影响 B.气氛 B粒度 C温度测量的影响 C试样的结构 D坩埚的特征 100 18m5 90 0.426mg 80- 500 1000T(℃) 70 50 100 150 T(C) 升温速率对中间产物形成的影响 Ca(CHCO0),·Hz0的TG曲线 1-C02气纵2-Ar气紋；3-0气氛 CuS0,·5HzO的TG曲线 27 1.升温速率 2.气氛 3.试样用量
27 9.2.4 影响热重曲线的因素 (3)仪器因素 A.浮力与对流的影响 B.挥发物冷凝的影响 C.温度测量的影响 D.坩埚的特征 (1)实验因素 A.升温速率 B.气氛 (2)试样因素 A.试样的用量 B.粒度 C.试样的结构 1. 升温速率 2.气氛 3.试样用量
9.2.4影响热重曲线的因素 never forget now to aream (1)升温速度 升温速度越快，温 度滞后越大，T及T越 高，反应温度区间也 越宽。建议高分子试 0.422.51040100240 480 K/min 样为5~10K/min,无机、 金属试样为 700 800 900 10001100 10~20K/min 温度（℃） 28
28 （1）升温速度 升温速度越快，温 度滞后越大，Ti及Tf越 高，反应温度区间也 越宽。建议高分子试 样为5~10K/min，无机、 金 属 试 样 为 10~20K/min 0.42 2.5 10 40 100 240 480 K／min 700 800 900 1000 1100 温度 (C ) 重量分数 9.2.4 影响热重曲线的因素

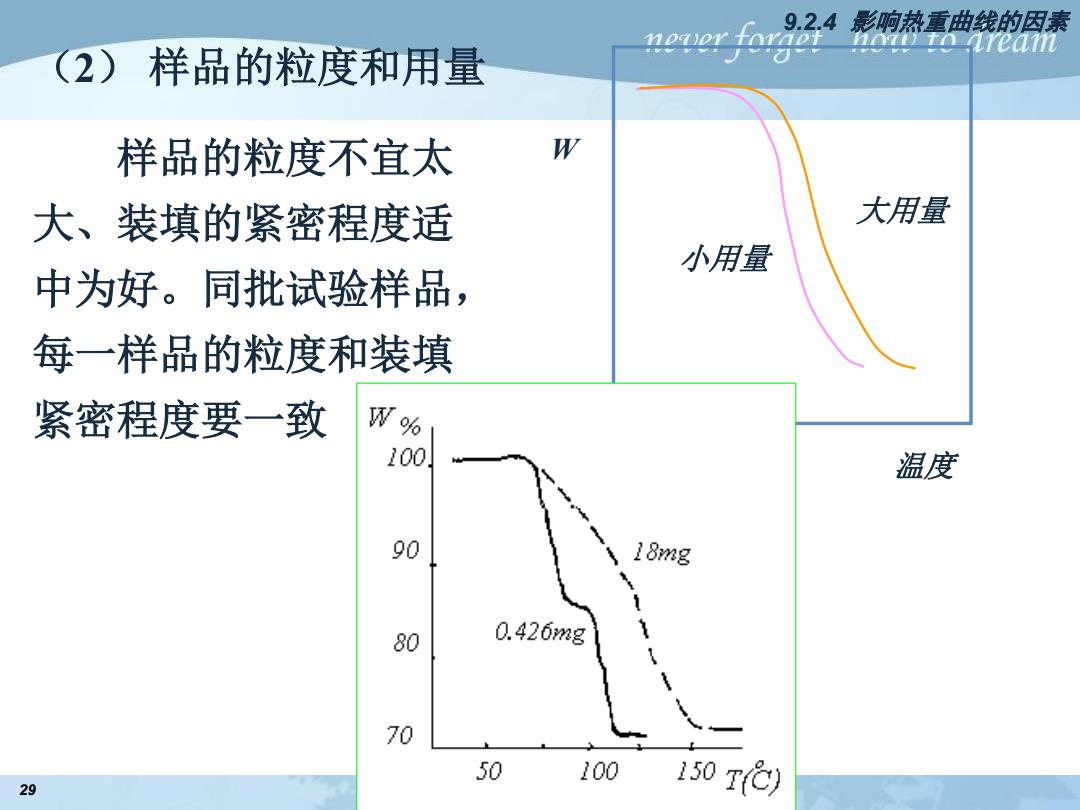

9.2.4影响热重曲线的因素 not to nream (2)样品的粒度和用量 样品的粒度不宜太 W 大、装填的紧密程度适 大用量 小用量 中为好。同批试验样品， 每一样品的粒度和装填 紧密程度要一致 W% 100. 温度 90 182g 80 0.426%g 70 50 100 29 150T
29 （2） 样品的粒度和用量 样品的粒度不宜太 大、装填的紧密程度适 中为好。同批试验样品， 每一样品的粒度和装填 紧密程度要一致 小用量 大用量 W 温度 9.2.4 影响热重曲线的因素

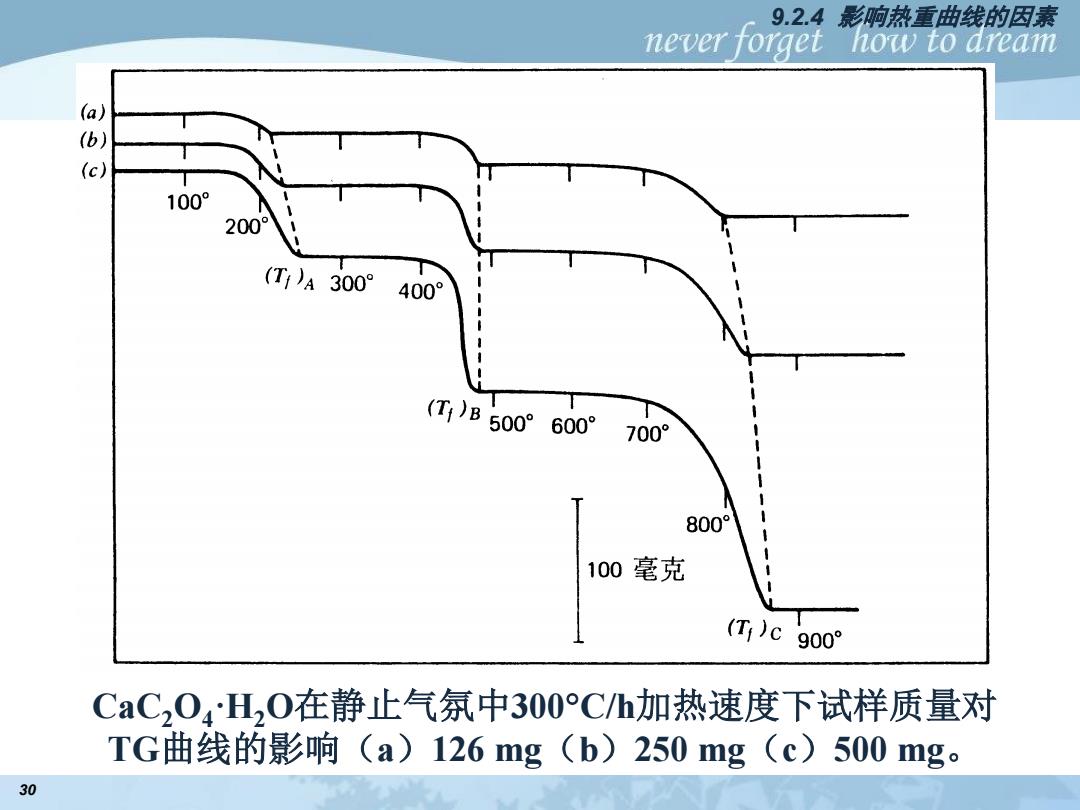

9.2.4影响热重曲线的因素 never forget how to aream (a) (b) (e) 100° 200° (T1)A300° 400° (T1)B500°600° 700° 800° 100毫克 (T)c 900° CaC204H,0在静止气氛中300°C/h加热速度下试样质量对 TG曲线的影响(a)126mg(b)250mg(c)500mg。 30
30 CaC2O4·H2O在静止气氛中300C/h加热速度下试样质量对 TG曲线的影响（a）126 mg（b）250 mg（c）500 mg。 9.2.4 影响热重曲线的因素
