I-I 图5.4槽式台座 1一钢筋混凝土端柱：2一砖墙：3一下横梁，4一上横梁：5一传力柱：6一柱垫 €
5.1.1.2夹具 ■夹具是先张法构件施工时保持预应力筋拉力，并将其固 定在张拉台座（或设备）上的临时性锚固装置。 按其工作用途不同分为锚固夹具和张拉夹具。 (1) 钢丝锚固夹具 圆锥齿板式夹具（锥销夹具） 锥销夹具可分为圆锥齿板式夹具和圆锥槽式夹 具，如图5.5所示。 ·镦头夹具 如图5.6所示，采用镦头夹具时，将预应力筋端 部热镦或冷镦，通过承力分孔板锚固
▪ 夹具是先张法构件施工时保持预应力筋拉力，并将其固 定在张拉台座（或设备）上的临时性锚固装置。 ▪ 按其工作用途不同分为锚固夹具和张拉夹具。 （1） 钢丝锚固夹具 ❖ 圆锥齿板式夹具（锥销夹具） 锥销夹具可分为圆锥齿板式夹具和圆锥槽式夹 具，如图5.5所示。 ❖ 镦头夹具 如图5.6所示，采用镦头夹具时，将预应力筋端 部热镦或冷镦，通过承力分孔板锚固。 5.1.1.2 夹具
(a) (b) 图5.5钢质锥形夹具 (a)圆锥齿板式：(b)圆锥槽式 1一套筒：2一齿板：3一钢丝：4一锥塞
图5.6固定端镦头夹具 1一垫片：2一徽头钢丝；3一承力板

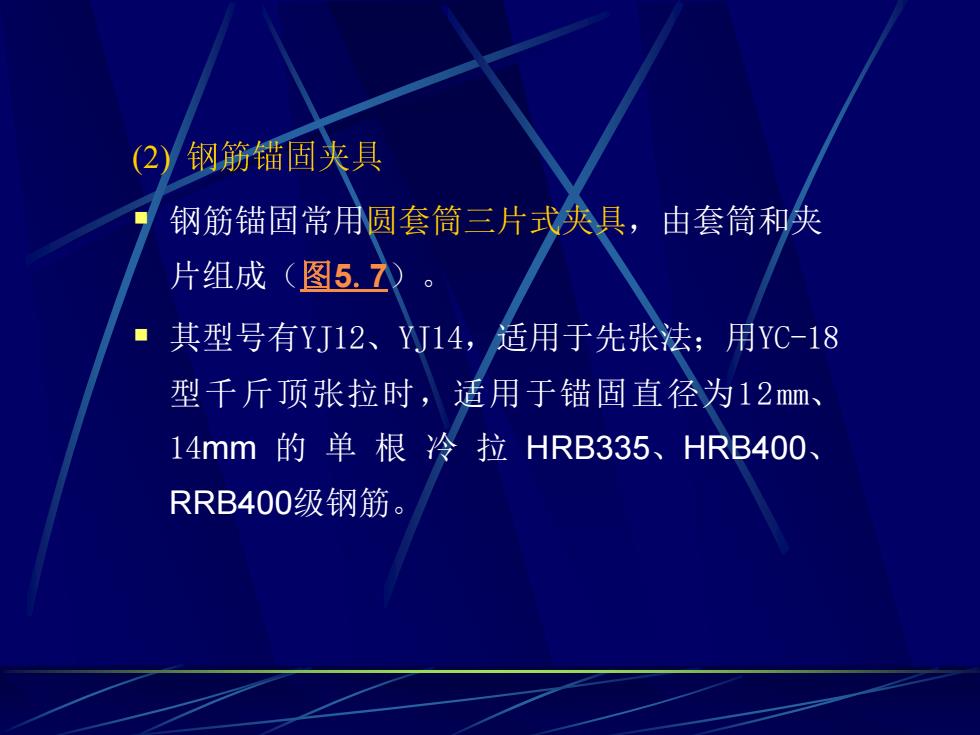

(2)钢筋错固夹具 钢筋锚固常用圆套简三片式夹具，由套筒和陕 片组成（图5.7） 其型号有YJ12、YJ14,适用于先张法；用YC-18 型千斤顶张拉时，适用于锚固直径为12mm、 14mm的单根冷拉HRB335、HRB400、 RRB400级钢筋
(2) ▪ 钢筋锚固常用圆套筒三片式夹具，由套筒和夹 片组成（图5.7）。 ▪ 其型号有YJ12、YJ14，适用于先张法；用YC-18 型千斤顶张拉时，适用于锚固直径为12mm、 14mm 的 单 根 冷 拉 HRB335、HRB400、 RRB400级钢筋
