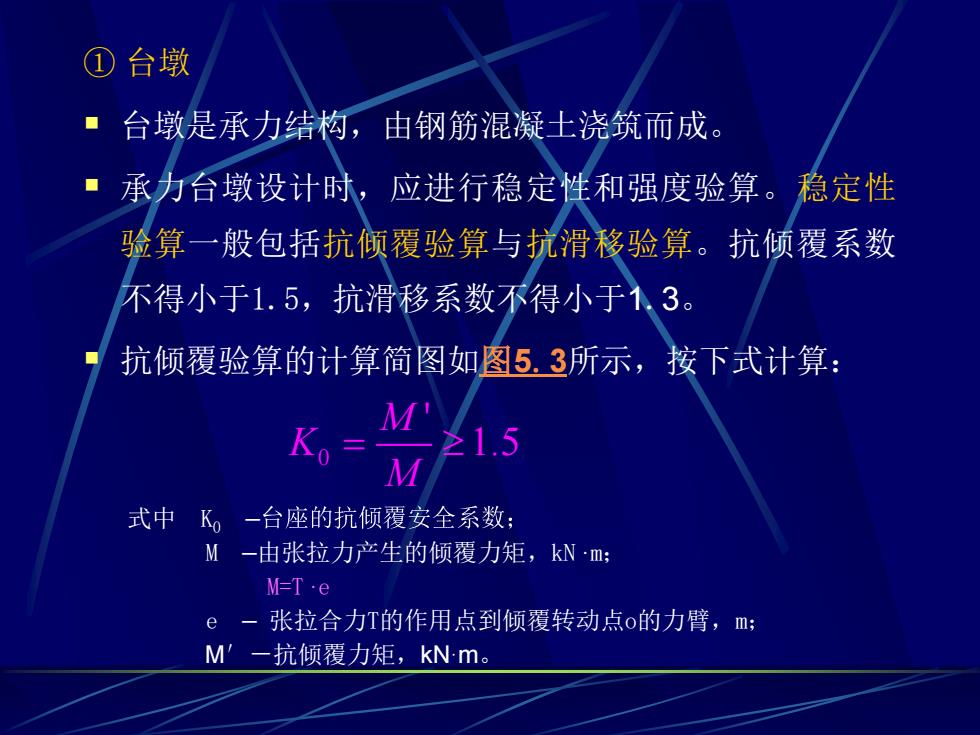

①台墩 台墩是承力结构，由钢筋混凝土浇筑而成。 ■ 承力台墩设计时，应进行稳定性和强度验算。稳定性 验算一般包括抗倾覆验算与抗滑移验算。抗倾覆系数 不得小于1.5，抗滑移系数不得小于13。 抗倾覆验算的计算简图如图5.3所示，按下式计算： K= M 15 M 式中K,-台座的抗倾覆安全系数： M-由张拉力产生的倾覆力矩，kNm M=T·e e 张拉合力T的作用点到倾覆转动点o的力臂，m: M'一抗倾覆力矩，kNm
① 台墩 ▪ 台墩是承力结构，由钢筋混凝土浇筑而成。 ▪ 承力台墩设计时，应进行稳定性和强度验算。稳定性 验算一般包括抗倾覆验算与抗滑移验算。抗倾覆系数 不得小于1.5，抗滑移系数不得小于1.3。 ▪ 抗倾覆验算的计算简图如图5.3所示，按下式计算： 式中 K0 — M —由张拉力产生的倾覆力矩，kN·m； M=T·e e — 张拉合力T的作用点到倾覆转动点o的力臂，m M′－抗倾覆力矩，kN·m。 0 ' 1.5 M K M =

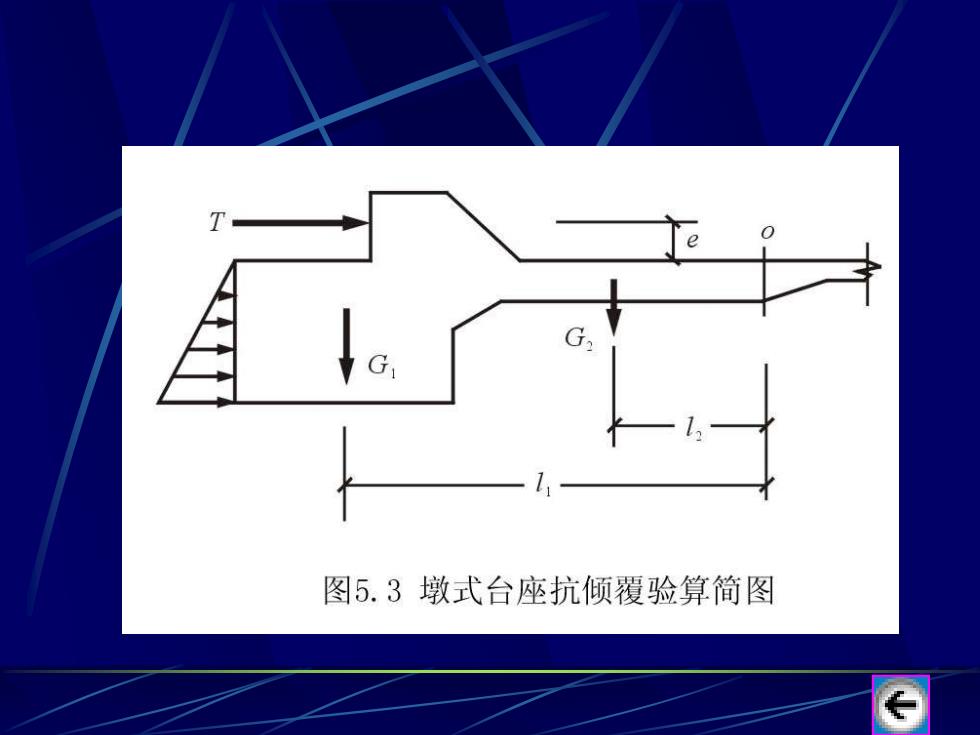

G 图5.3墩式台座抗倾覆验算简图

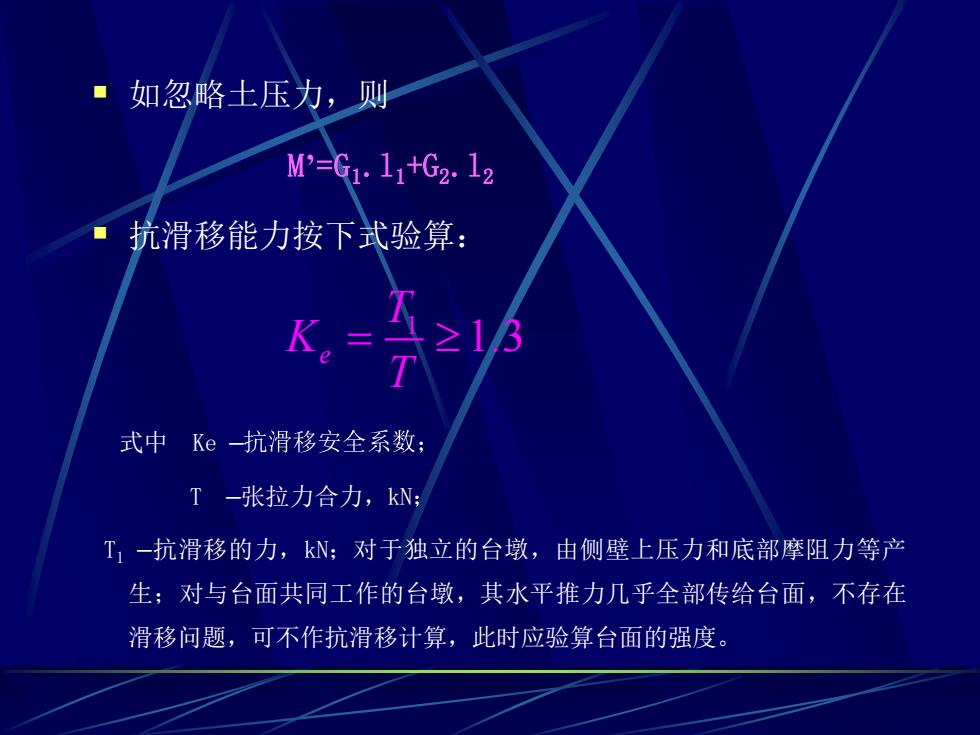

·如忽略土压力，则 M=G1.11+G2.12 抗滑移能力按下式验算： K.-T1 式中Ke-抗滑移安全系数； T-张拉力合力，kN: T1-抗滑移的力，kN;对于独立的台墩，由侧壁上压力和底部摩阻力等产 生；对与台面共同工作的台墩，其水平推力几乎全部传给台面，不存在 滑移问题，可不作抗滑移计算，此时应验算台面的强度
▪ 如忽略土压力，则 M’=G1.l1+G2.l2 ▪ 抗滑移能力按下式验算： 式中 Ke — T —张拉力合力，kN T1 —抗滑移的力，kN；对于独立的台墩，由侧壁上压力和底部摩阻力等产 生；对与台面共同工作的台墩，其水平推力几乎全部传给台面，不存在 滑移问题，可不作抗滑移计算，此时应验算台面的强度。 1 1.3 e T K T =

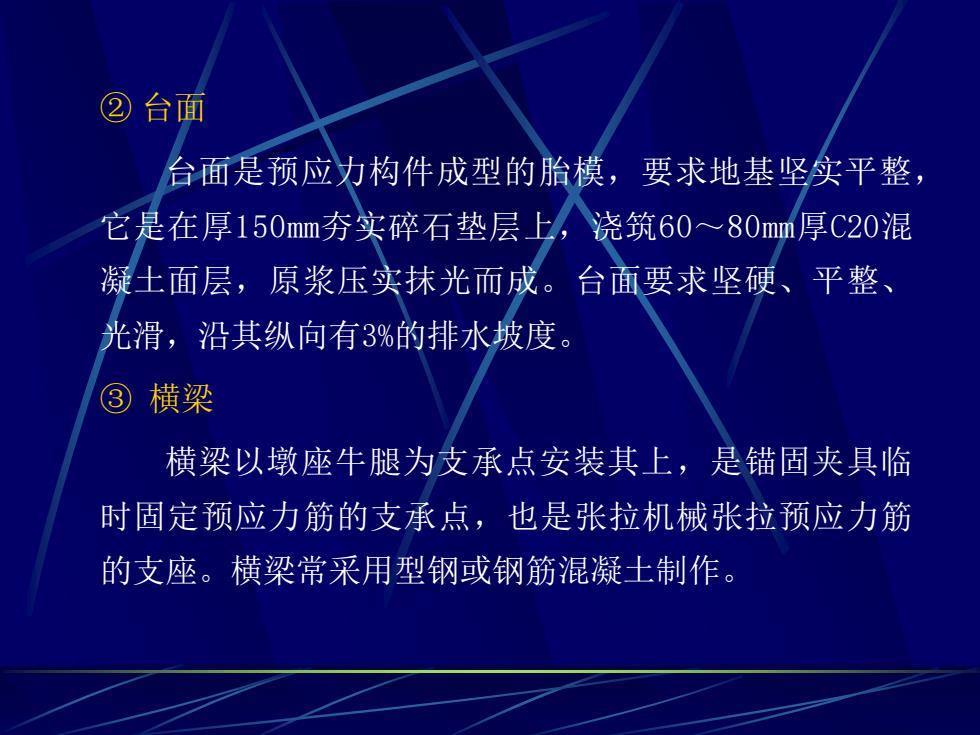

②台面 台面是预应力构件成型的胎模，要求地基坚实平整， 它是在厚150mm夯实碎石垫层上，浇筑60~80mm厚C20混 凝土面层，原浆压实抹光而成。台面要求坚硬、平整、 光滑，沿其纵向有3%的排水坡度。 ③横梁 横梁以墩座牛腿为支承点安装其上，是锚固夹具临 时固定预应力筋的支承点，也是张拉机械张拉预应力筋 的支座。横梁常采用型钢或钢筋混凝土制作
② 台面 台面是预应力构件成型的胎模，要求地基坚实平整， 它是在厚150mm夯实碎石垫层上，浇筑60～80mm厚C20混 凝土面层，原浆压实抹光而成。台面要求坚硬、平整、 光滑，沿其纵向有3%的排水坡度。 ③ 横梁 横梁以墩座牛腿为支承点安装其上，是锚固夹具临 时固定预应力筋的支承点，也是张拉机械张拉预应力筋 的支座。横梁常采用型钢或钢筋混凝土制作

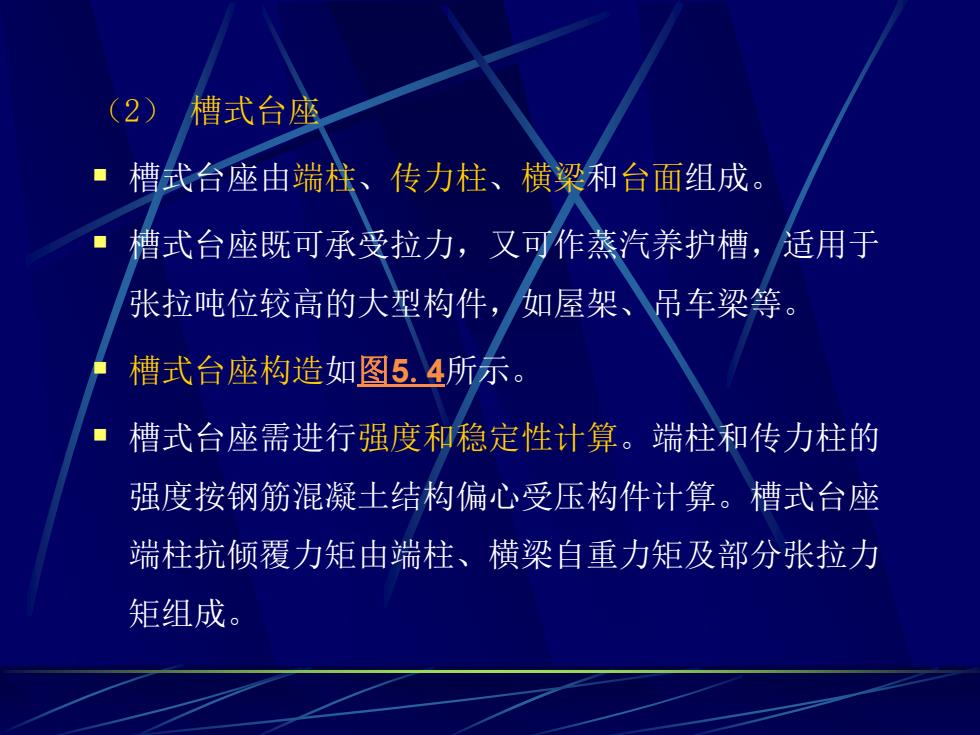

(2) 槽式台座 槽式台座由端柱、传力柱、横梁和台面组成。 槽式台座既可承受拉力，又可作蒸汽养护槽，适用于 张拉吨位较高的大型构件，如屋架、吊车梁等。 槽式台座构造如图5.4所示。 槽式台座需进行强度和稳定性计算。端柱和传力柱的 强度按钢筋混凝土结构偏心受压构件计算。槽式台座 端柱抗倾覆力矩由端柱、横梁自重力矩及部分张拉力 矩组成
（2） 槽式台座 ▪ 槽式台座由端柱、传力柱、横梁和台面组成。 ▪ 槽式台座既可承受拉力，又可作蒸汽养护槽，适用于 张拉吨位较高的大型构件，如屋架、吊车梁等。 ▪ 槽式台座构造如图5.4所示。 ▪ 槽式台座需进行强度和稳定性计算。端柱和传力柱的 强度按钢筋混凝土结构偏心受压构件计算。槽式台座 端柱抗倾覆力矩由端柱、横梁自重力矩及部分张拉力 矩组成
