子福MM1949SHIELUIVERT变极距式电容传感器的特性曲线CAC1△C2a0AdiAd2db)从图中可以看到，为了提高灵敏度，应1使当do小些还是大些？当变极距式电容传感器的初始极距do较小时，它的测量范围变大还是变小？极距变化型电容器62025/6/24
2025/6/24 6 变极距式电容传感器的特性曲线 从图中可以看到，为了提高灵敏度，应 使当d0小些还是大些？当变极距式电 容传感器的初始极距d0较小时，它的 测量范围变大还是变小？
子山$MM1949三、变介电常数式电容传感器SNINEZIUNIVERSTY因为各种介质的相对介电常数不同，所以在电容器两极板间插入不同介质时，电容器的电容量也就不同。表几种介质的相对介电常数介质名称介质名称相对介电常数5相对介电常数5真空玻璃釉13~5空气略大于1SiO238云母其他气体1-1.205~8干的纸2~4变压器油2~4硅油干的谷物2~3.53~5聚丙烯3102~2.2环氧树脂聚苯乙烯2.4~2.6高频陶瓷10-160聚四之烯2.0低频陶瓷、压电陶瓷1000-100003~5聚偏一氟乙烯纯净的水8072025/6/24
2025/6/24 7 因为各种介质的相对介电常数不同，所以在电容器两极 板间插入不同介质时，电容器的电容量也就不同。 三、变介电常数式电容传感器 表 几种介质的相对介电常数

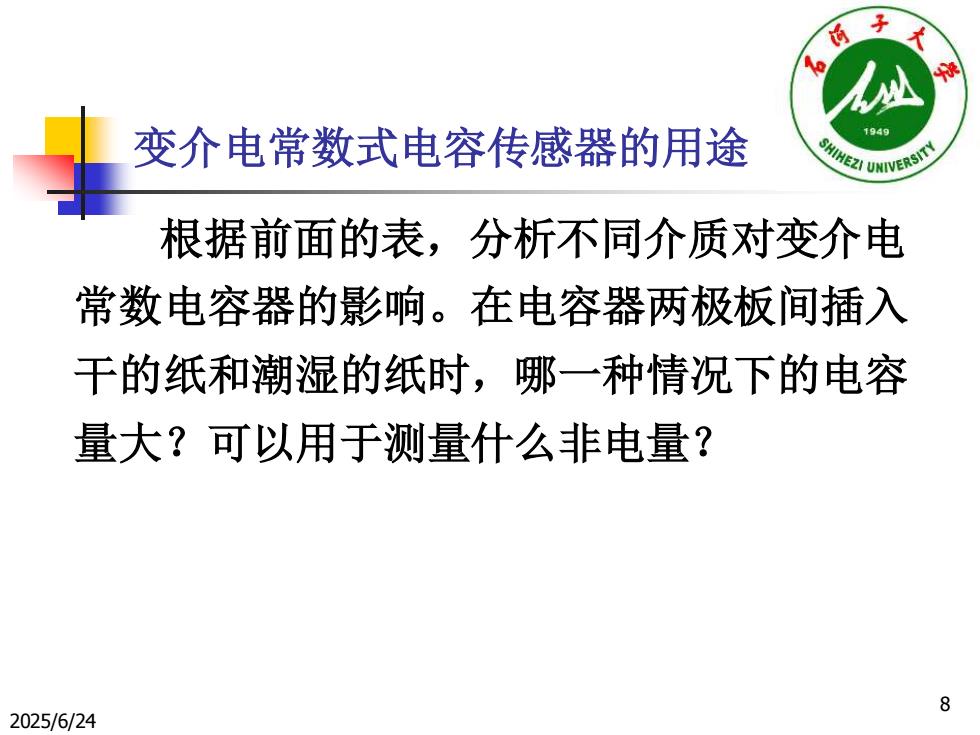

子W福M丛1949变介电常数式电容传感器的用途SMIELUIVERT根据前面的表，分析不同介质对变介电常数电容器的影响。在电容器两极板间插入干的纸和潮湿的纸时，哪一种情况下的电容量大？可以用于测量什么非电量？82025/6/24
2025/6/24 8 变介电常数式电容传感器的用途 根据前面的表，分析不同介质对变介电 常数电容器的影响。在电容器两极板间插入 干的纸和潮湿的纸时，哪一种情况下的电容 量大？可以用于测量什么非电量？

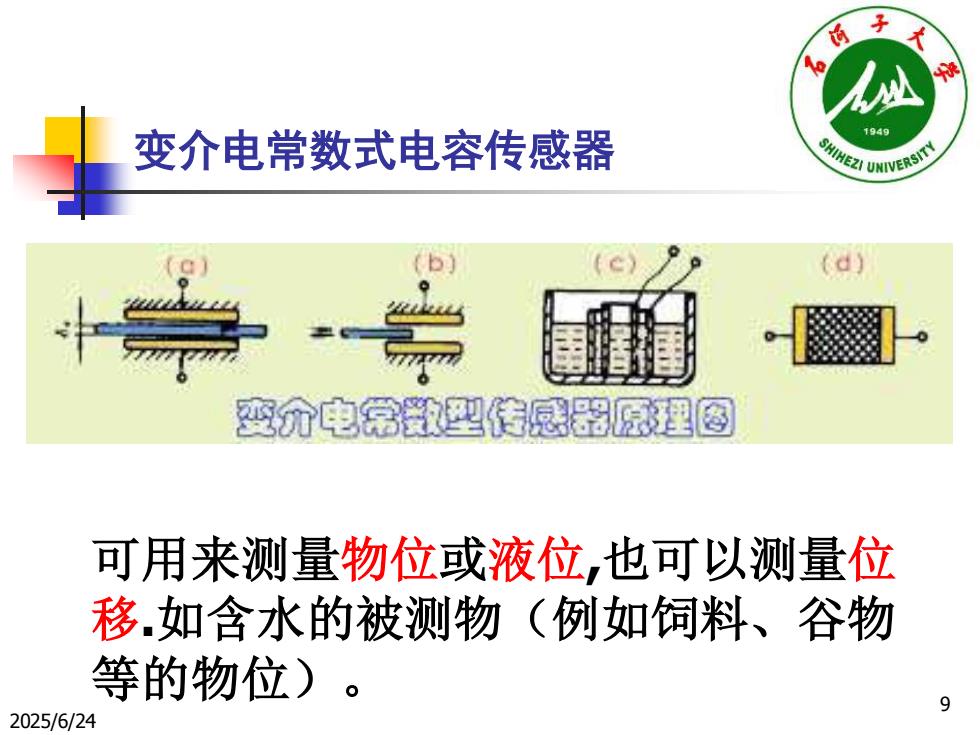

子福M丛1949变介电常数式电容传感器MIHEZIUNIVERSITY变介电常数型传感器原理图可用来测量物位或液位,也可以测量位移.如含水的被测物（例如饲料、谷物等的物位）。2025/6/24
2025/6/24 9 变介电常数式电容传感器 可用来测量物位或液位,也可以测量位 移.如含水的被测物（例如饲料、谷物 等的物位）

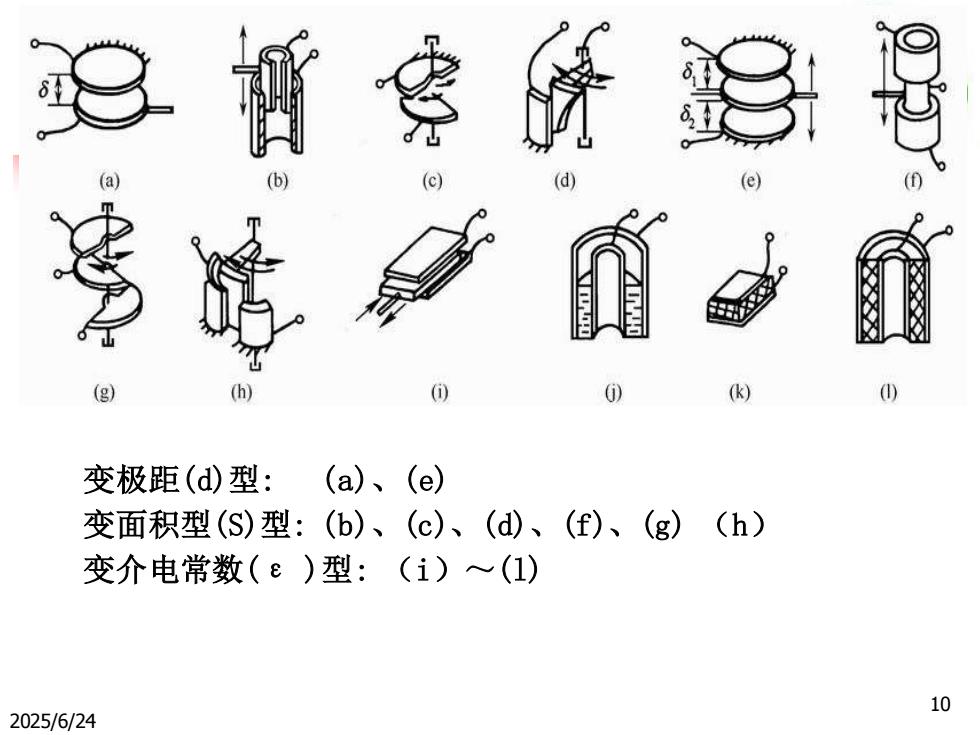

(c)(d)ea(g)(h)(k)(0)n0(a)、(e)变极距(d)型：(h)变面积型(S)型：(b)、(c)、(d)、(f)、(g)变介电常数（ε）)型：（i）～(1)102025/6/24
2025/6/24 10 变极距(d)型: (a)、(e) 变面积型(S)型: (b)、(c)、(d)、(f)、(g) （h） 变介电常数(ε )型: （i）～(l)
