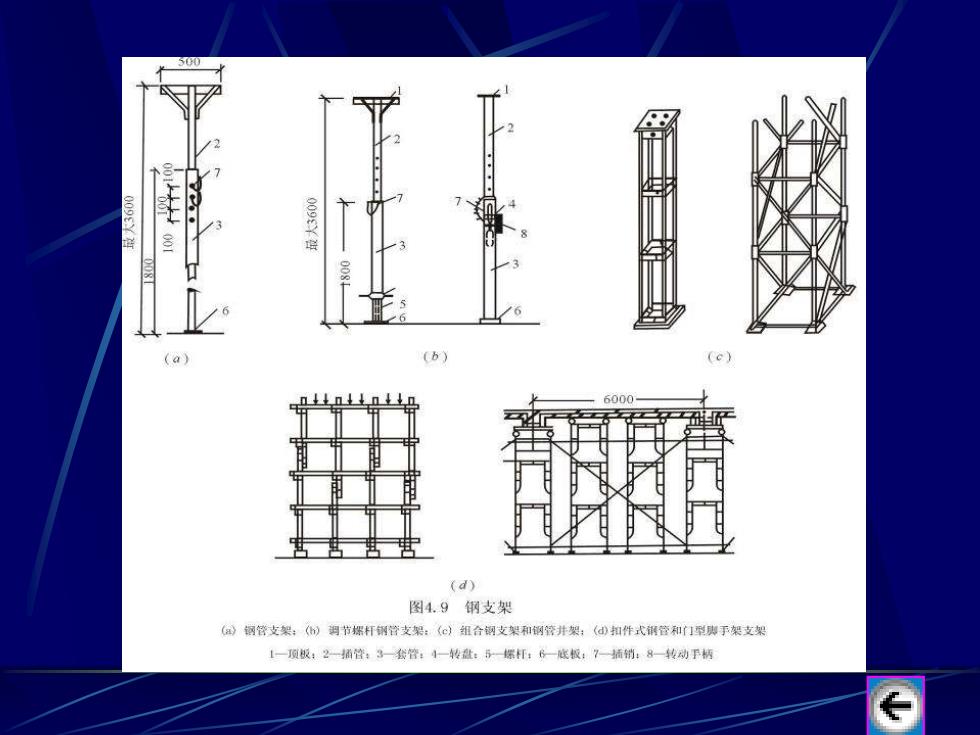

a (b) (e) n上上nL上nLn 6000 (d) 图4.9钢支架 (a0钢管支架：()润节辉杆钢管支架：()组合钢支架和钢管并架：（扣件式钢管和们型爽手架支架 —顶银：2一插管：3一被管：4一转盘：开螺杆：6一账板：7一插销：8一转动手柄 €

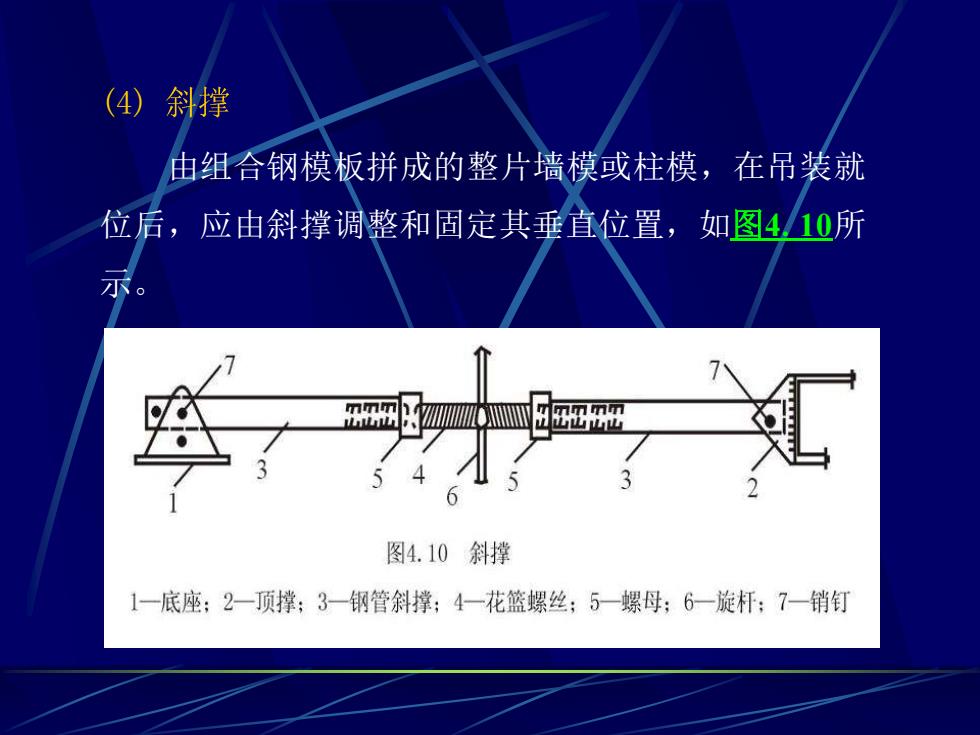

(4)斜撑 由组合钢模板拼成的整片墙模或柱模，在吊装就 位后，应由斜撑调整和固定其垂直位置，如图4,10所 图4.10斜撑 1一底座：2一顶撑；3一钢管斜撑；4一花篮螺丝；5一螺母；6一旋杆：7一销钉
(4) 由组合钢模板拼成的整片墙模或柱模，在吊装就 位后，应由斜撑调整和固定其垂直位置，如图4.10所 示

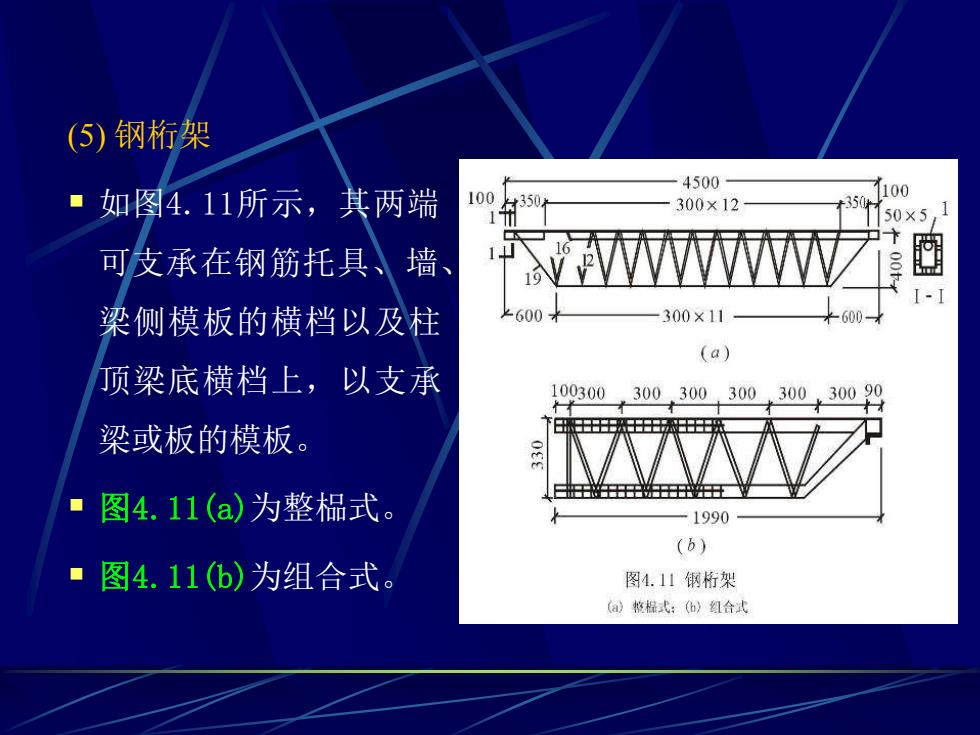

(⑤)钢桁架 4500 如图4.11所示，其两端 100 100 300×12 350 50×5 可伎承在钢筋托具、墙、 1 16代八 19 I-I 梁侧模板的横档以及柱 600 300×11 600 (a) 顶梁底横档上，以支承 100300 300.300300.300.300 90 梁或板的模板。 00 图4.11(a)为整榀式。 1990 (b) 图4.11(b)为组合式。 图4.11钢析架 ⑧)整程式：()组合式
(5) 钢桁架 ▪ 如图4.11所示，其两端 可支承在钢筋托具、墙、 梁侧模板的横档以及柱 顶梁底横档上，以支承 梁或板的模板。 ▪ 图4.11(a)为整榀式。 ▪ 图4.11(b)为组合式

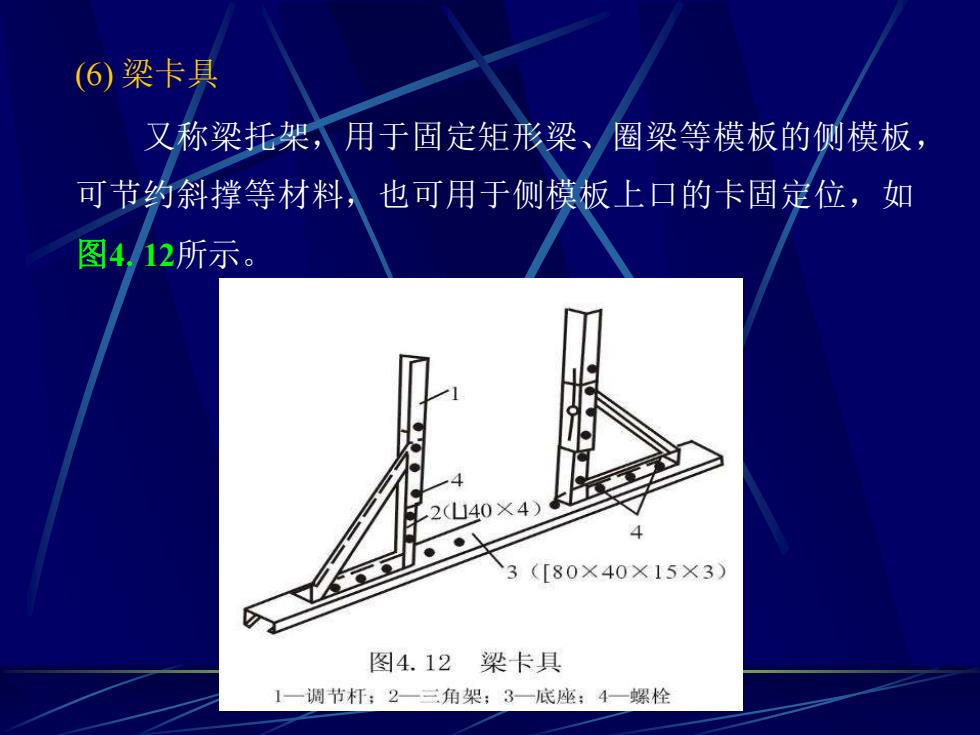

(6)梁卡具 又称梁托架，用于固定矩形梁、圈梁等模板的侧模板， 可节约斜撑等材料，也可用于侧模板上口的卡固定位，如 图4.12所示。 2(山40×4) 3([80×40×15×3) 图4.12梁卡具 1一调节杆；2一三角架；3一底座；4一螺栓
(6) 梁卡具 又称梁托架，用于固定矩形梁、圈梁等模板的侧模板， 可节约斜撑等材料，也可用于侧模板上口的卡固定位，如 图4.12所示
4.1.3.4定型组合钢模板的配板设计 模板的配板设计内容： 画出各构件的模板展开图 ② 绘制模板配板图根据模板展开图，选用最适合的各 种规格的钢模板布置在模板展开图上。 ③ 确定支模方案，进行支撑工具布置。根据结构类型 及空间位置、荷载大小等确定支模方案，根据配板 图布置支撑
4.1.3.4 定型组合钢模板的配板设计 模板的配板设计内容： ① 画出各构件的模板展开图。 ② 绘制模板配板图根据模板展开图，选用最适合的各 种规格的钢模板布置在模板展开图上。 ③ 确定支模方案，进行支撑工具布置。根据结构类型 及空间位置、荷载大小等确定支模方案，根据配板 图布置支撑
