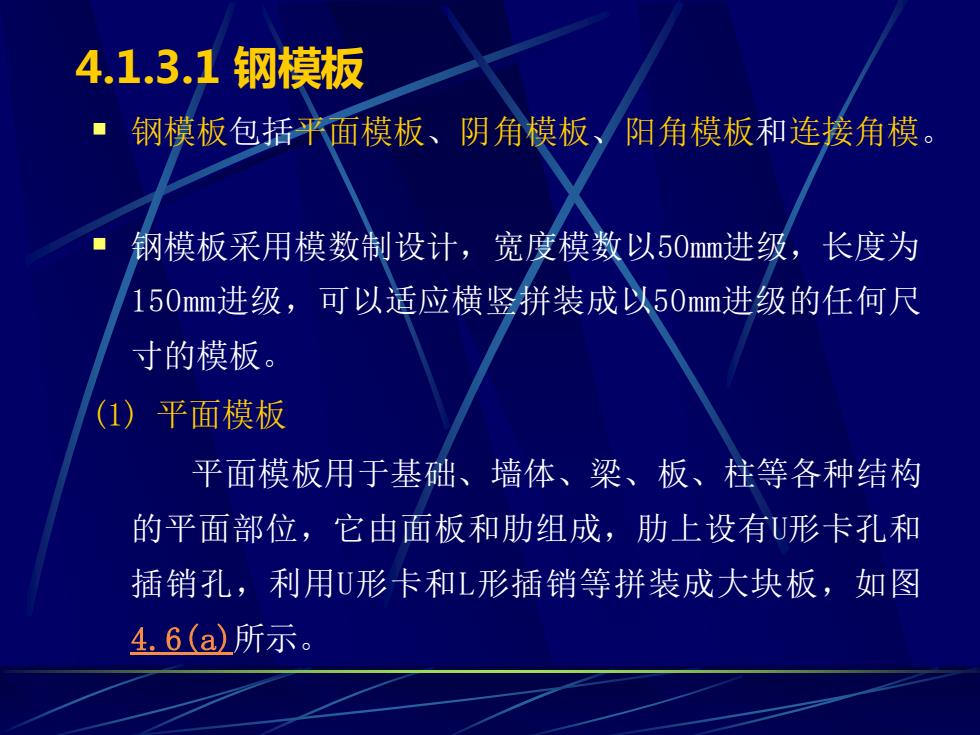

4.1.3.1钢模板 钢模板包括平面模板、阴角模板、阳角模板和连接角模。 钢模板采用模数制设计，宽度模数以50mm进级，长度为 150mm进级，可以适应横竖拼装成以50mm进级的任何尺 寸的模板。 (1)平面模板 平面模板用于基础、墙体、梁、板、柱等各种结构 的平面部位，它由面板和肋组成，肋上设有U形卡孔和 插销孔，利用U形卡和L形插销等拼装成大块板，如图 4.6(a)所示
4.1.3.1 钢模板 ▪ 钢模板包括平面模板、阴角模板、阳角模板和连接角模。 ▪ 钢模板采用模数制设计，宽度模数以50mm进级，长度为 150mm进级，可以适应横竖拼装成以50mm进级的任何尺 寸的模板。 (1) 平面模板 平面模板用于基础、墙体、梁、板、柱等各种结构 的平面部位，它由面板和肋组成，肋上设有U形卡孔和 插销孔，利用U形卡和L形插销等拼装成大块板，如图 4.6(a)所示

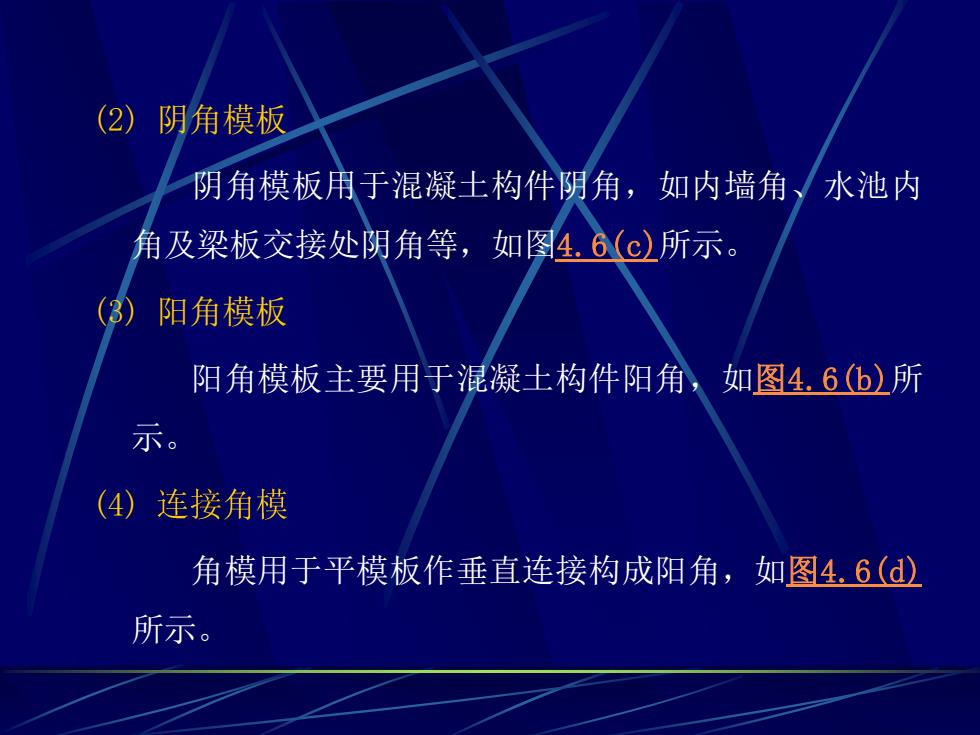

(2)阴角模板 阴角模板用于混凝土构件阴角，如内墙角、水池内 角及梁板交接处阴角等，如图4.6(c)所示。 3) 阳角模板 阳角模板主要用于混凝土构件阳角，如图4.6(b)所 示。 (④)连接角模 角模用于平模板作垂直连接构成阳角，如图4.6() 所示
(2) 阴角模板 阴角模板用于混凝土构件阴角，如内墙角、水池内 角及梁板交接处阴角等，如图4.6(c)所示。 (3) 阳角模板 阳角模板主要用于混凝土构件阳角，如图4.6(b)所 示。 (4) 角模用于平模板作垂直连接构成阳角，如图4.6(d) 所示

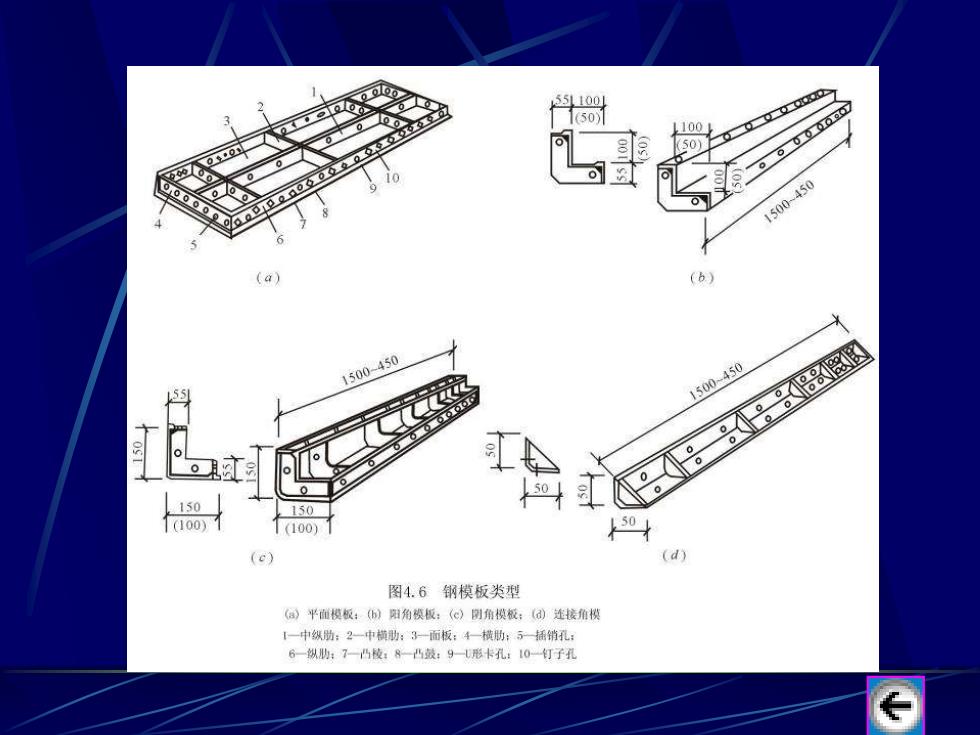

100 150) L00 50 1500-450 (a) (b) 1500-450 1500-450 50 150 150 (100) (100) 50 (c) d 图4.6钢模板类型 (a平面模板：(6)射角模极：(c)团角模极；(d)连接角模 1一中纵助：2一中横助：3-一面板：车一横肋：一插销礼 6一纵肋：7一凸棱：8一凸鼓：9一形卡孔：0一钉子孔

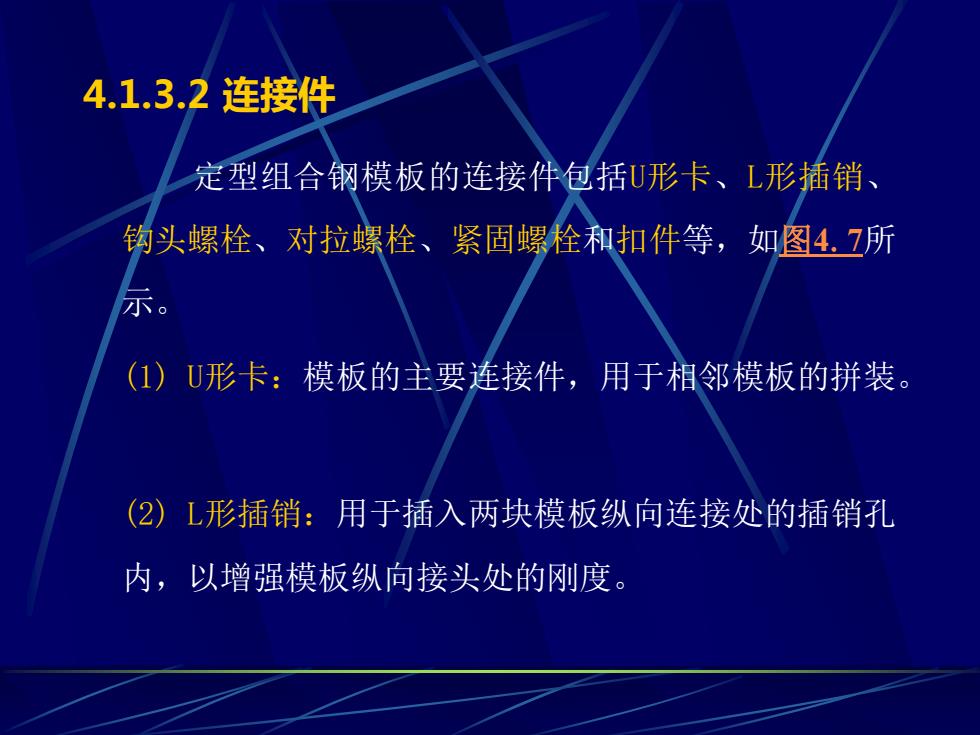

4.1.3.2连接件 定型组合钢模板的连接件包括U形卡、L形插销、 钩头螺栓、对拉螺栓、紧固螺栓和扣件等，如图4.7所 示。 (1) U形卡：模板的主要连接件，用于相邻模板的拼装。 (2)L形插销：用于插入两块模板纵向连接处的插销孔 内，以增强模板纵向接头处的刚度
4.1.3.2 连接件 定型组合钢模板的连接件包括U形卡、L形插销、 钩头螺栓、对拉螺栓、紧固螺栓和扣件等，如图4.7所 示。 (1) U形卡：模板的主要连接件，用于相邻模板的拼装。 (2) L形插销：用于插入两块模板纵向连接处的插销孔 内，以增强模板纵向接头处的刚度

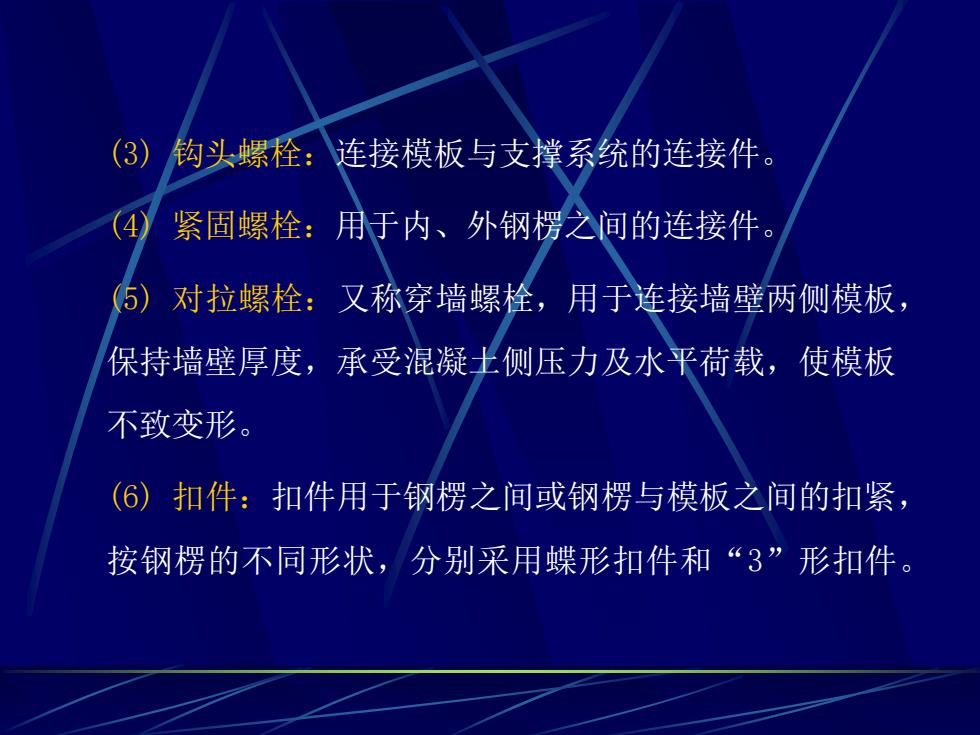

(3) 钩头螺栓： 连接模板与支撑系统的连接件。 4 紧固螺栓：用于内、外钢楞之间的连接件。 5)对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板， 保持墙壁厚度，承受混凝士侧压力及水平荷载，使模板 不致变形。 (6)扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧， 按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件
(3) 钩头螺栓：连接模板与支撑系统的连接件。 (4) 紧固螺栓：用于内、外钢楞之间的连接件。 (5) 对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板， 保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板 不致变形。 (6) 扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧， 按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件
