4.1.2木模板 木模板及其支架系 统般在加工厂或现 场木工棚制成元件， 然后再在现场拼装。 图4.1所示为基本元件 a) (b) 之一拼板的构造。 图4.1拼板的构造 (a)一般拼板：(b)梁侧板的拼板 1一板条：2一拼条
4.1.2 木模板 木模板及其支架系 统一般在加工厂或现 场木工棚制成元件， 然后再在现场拼装。 图4.1所示为基本元件 之一拼板的构造
4.1.2.1基础模板 基础的特点是高度不大而体 积较大，基础模板一般利用 地基或基槽（坑）进行支撑。 安装时，要保证上下模板不 发生相对位移，如为杯形基 础，则还要在其中放入杯口 模板。 图4.2阶梯形基础模板 1一拼板：2一斜撑；3一术桩：一铁丝 图4.2所示为阶梯形基础模 板
4.1.2.1 基础模板 ▪ 基础的特点是高度不大而体 积较大，基础模板一般利用 地基或基槽(坑)进行支撑。 ▪ 安装时，要保证上下模板不 发生相对位移，如为杯形基 础，则还要在其中放入杯口 模板。 ▪ 图4.2所示为阶梯形基础模 板

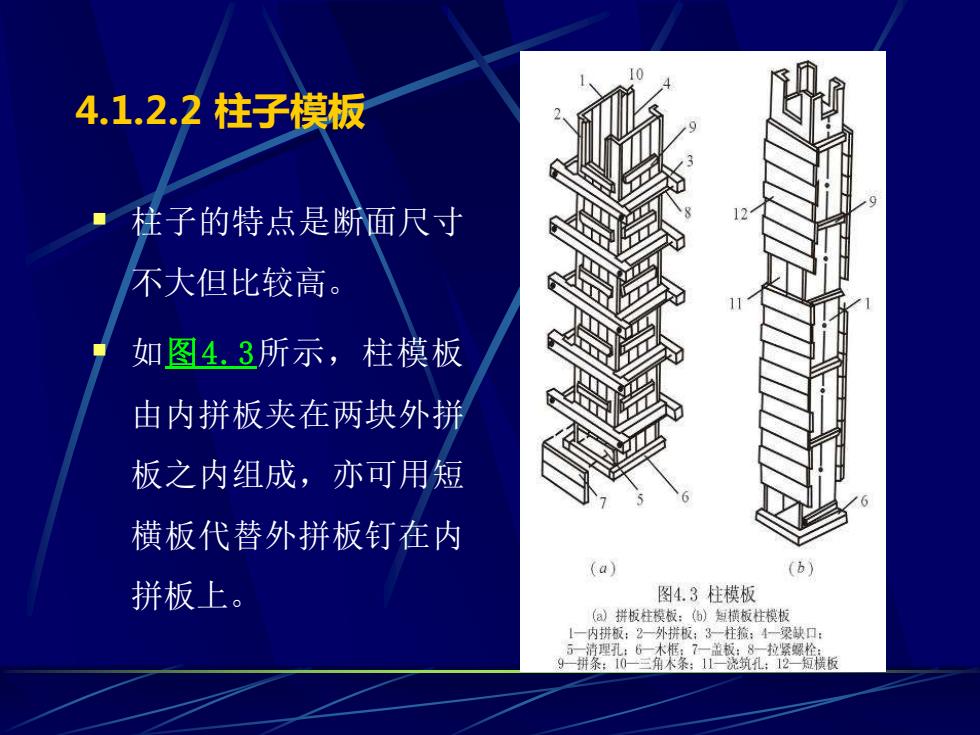

4.1.2.2柱子模板 柱子的特点是断面尺寸 不大但比较高。 如图4.3所示，柱模板 由内拼板夹在两块外拼 板之内组成，亦可用短 横板代替外拼板钉在内 (a (b) 拼板上。 图4.3柱模板 ()拼板柱模板：)短横板柱模板 1一内拼板：2一外拼板：3一柱箍：4一梁缺口： 5一清厘孔：6一木框：7一盖板：，8拉紧螺栓： 9-拼条：0 三角木条；11一浇筑孔：12一短横板
4.1.2.2 柱子模板 ▪ 柱子的特点是断面尺寸 不大但比较高。 ▪ 如图4.3所示，柱模板 由内拼板夹在两块外拼 板之内组成，亦可用短 横板代替外拼板钉在内 拼板上
■ 安装过程及要求：梁模板安装时，沿梁模板下方地面 上铺垫板，在柱模板缺口处钉衬口档，把底板搁置在 衬口档上；接着，立起靠近柱或墙的顶撑， 再将梁长 度等分，立中间部分顶撑，顶撑底下打入木楔，并检 查调整标高：然后，把侧模板放上，两头钉于衬口档 上，在侧板底外侧铺钉夹木，再钉上斜撑和水平拉条。 有主次梁模板时，要待主梁模板安装并校正后才能进 行次梁模板安装。梁模板安装后再拉中线检查、复核 各梁模板中心线位置是否正确
▪ 安装过程及要求：梁模板安装时，沿梁模板下方地面 上铺垫板，在柱模板缺口处钉衬口档，把底板搁置在 衬口档上；接着，立起靠近柱或墙的顶撑，再将梁长 度等分，立中间部分顶撑，顶撑底下打入木楔，并检 查调整标高；然后，把侧模板放上，两头钉于衬口档 上，在侧板底外侧铺钉夹木，再钉上斜撑和水平拉条。 有主次梁模板时，要待主梁模板安装并校正后才能进 行次梁模板安装。梁模板安装后再拉中线检查、复核 各梁模板中心线位置是否正确

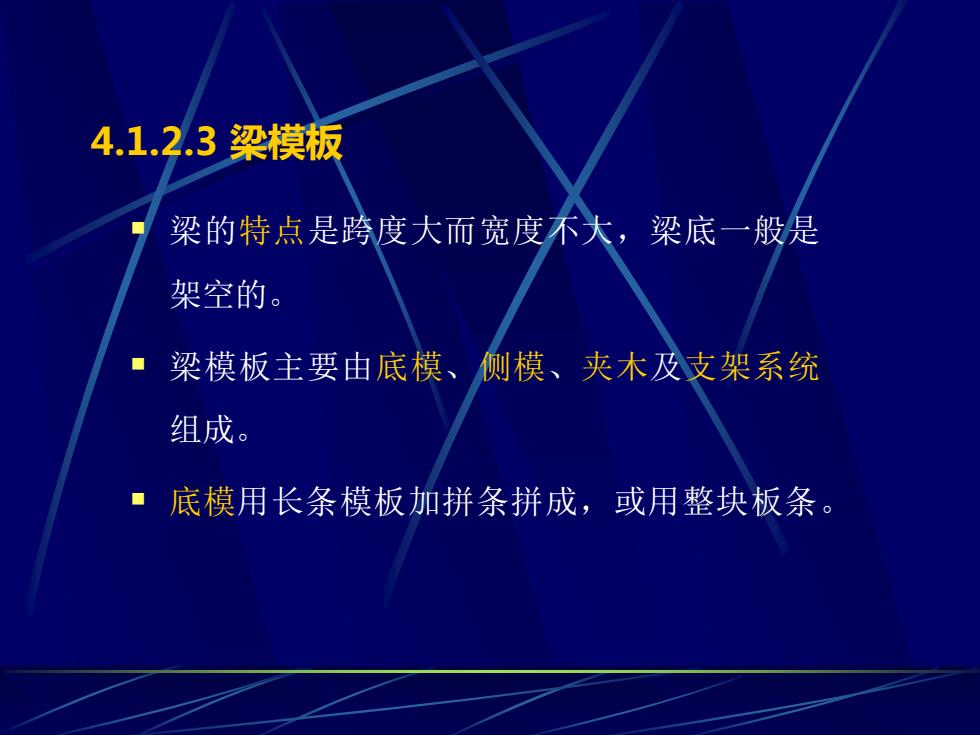

4.1.2.3梁模板 梁的特点是跨度大而宽度不大，梁底一般是 架空的。 ·梁模板主要由底模、侧模、夹木及支架系统 组成。 ■底模用长条模板加拼条拼成，或用整块板条
4.1.2.3 梁模板 ▪ 梁的特点是跨度大而宽度不大，梁底一般是 架空的。 ▪ 梁模板主要由底模、侧模、夹木及支架系统 组成。 ▪ 底模用长条模板加拼条拼成，或用整块板条
