建筑结构抗震 第5章钢筋混凝土结构房屋抗震设计 三、具有抗震墙的结构的震害 (1)墙的底部：表现为受压区混凝土的大片压碎剥落，钢筋压屈（图5-15)。 (2)墙体发生剪切破坏（图5-16）。 (3)墙肢间连梁：产生剪切破坏（图5-17) 图5-15抗震墙的破坏 图5-16抗震墙的剪切破坏 图5-17墙肢间连梁的破坏 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第5章 钢筋混凝土结构房屋抗震设计 三、具有抗震墙的结构的震害 图5-15 抗震墙的破坏 图5-16 抗震墙的剪切破坏 图5-17 墙肢间连梁的破坏 （1）墙的底部：表现为受压区混凝土的大片压碎剥落，钢筋压屈（图5-15）。 （2）墙体发生剪切破坏（图5-16）。 （3）墙肢间连梁：产生剪切破坏（图5-17）

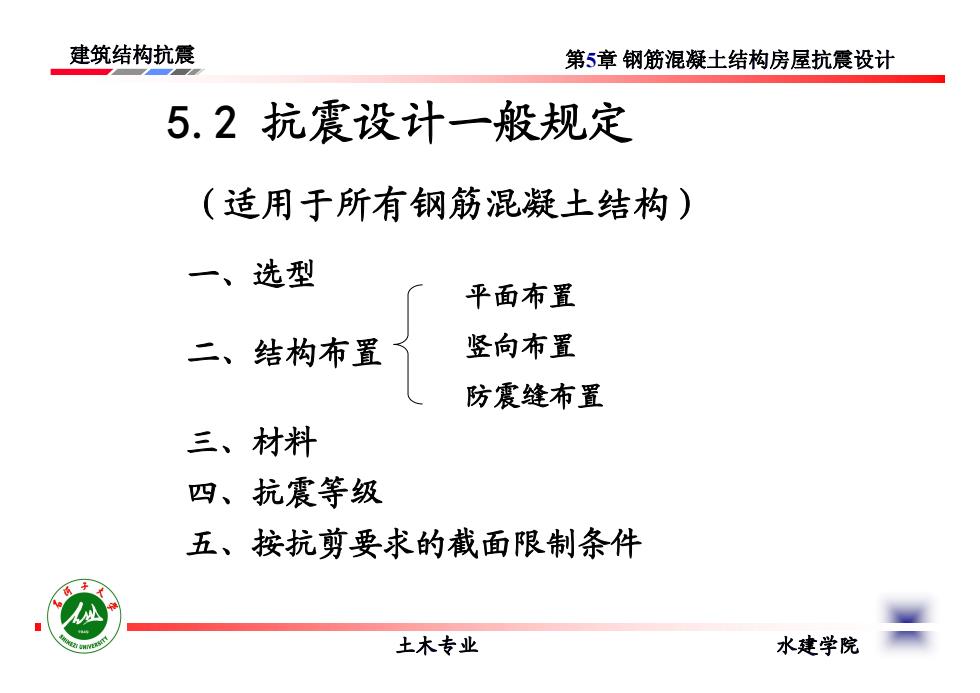

建筑结构抗震 第5章钢筋混凝土结构房屋抗震设计 5.2抗震设计一般规定 (适用于所有钢筋混凝土结构) 一、选型 平面布置 二、结构布置 竖向布置 防震缝布置 三、材料 四、抗震等级 五、按抗剪要求的截面限制条件 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第5章 钢筋混凝土结构房屋抗震设计 5.2 抗震设计一般规定 （适用于所有钢筋混凝土结构） 三、材料 四、抗震等级 五、按抗剪要求的截面限制条件 平面布置 竖向布置 防震缝布置 一 、选型 二、结构布置

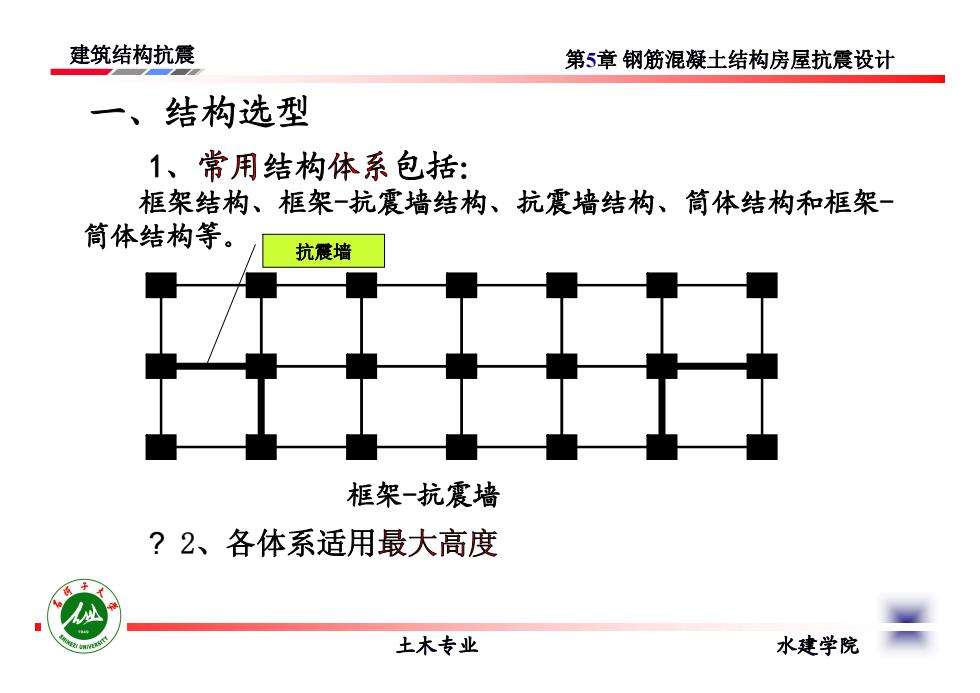

建筑结构抗震 第5章钢筋混凝土结构房屋抗震设计 一、结构选型 1、常用结构体系包括： 框架结构、框架一抗震墙结构、抗震墙结构、筒体结构和框架 筒体结构等。 抗震墙 框架-抗震墙 ？2、各体系适用最大高度 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第5章 钢筋混凝土结构房屋抗震设计 1、常用结构体系包括： 框架结构、框架-抗震墙结构、抗震墙结构、筒体结构和框架- 筒体结构等。 框架-抗震墙 抗震墙 一 、结构选型 ? 2、各体系适用最大高度

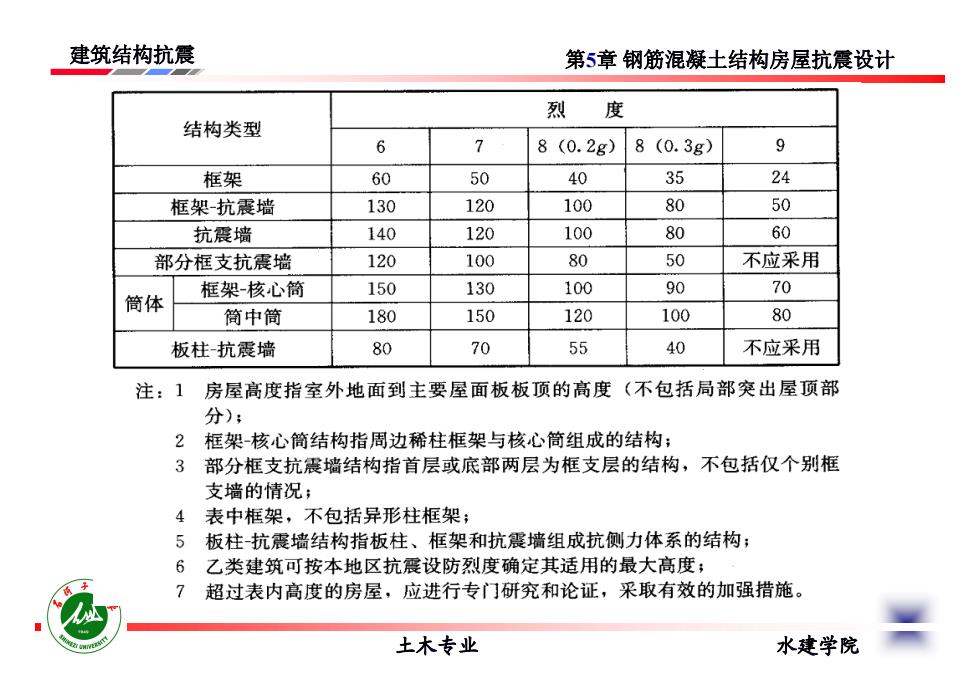

建筑结构抗震 第5章钢筋混凝土结构房屋抗震设计 烈 度 结构类型 6 7 8(0.2g) 8(0.3g) 9 框架 60 50 40 35 24 框架-抗震墙 130 120 100 80 50 抗震墙 140 120 100 80 60 部分框支抗震墙 120 100 80 50 不应采用 框架-核心简 150 130 100 90 70 筒体 简中简 180 150 120 100 80 板柱抗震墙 80 70 55 40 不应采用 注：1房屋高度指室外地面到主要屋面板板顶的高度（不包括局部突出屋顶部 分)： 2 框架-核心筒结构指周边稀柱框架与核心筒组成的结构； 3 部分框支抗震墙结构指首层或底部两层为框支层的结构，不包括仅个别框 支墙的情况； 4表中框架，不包括异形柱框架； 5板柱抗震墙结构指板柱、框架和抗震墙组成抗侧力体系的结构； 6乙类建筑可按本地区抗震设防烈度确定其适用的最大高度； 7 超过表内高度的房屋，应进行专门研究和论证，采取有效的加强措施。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第5章 钢筋混凝土结构房屋抗震设计

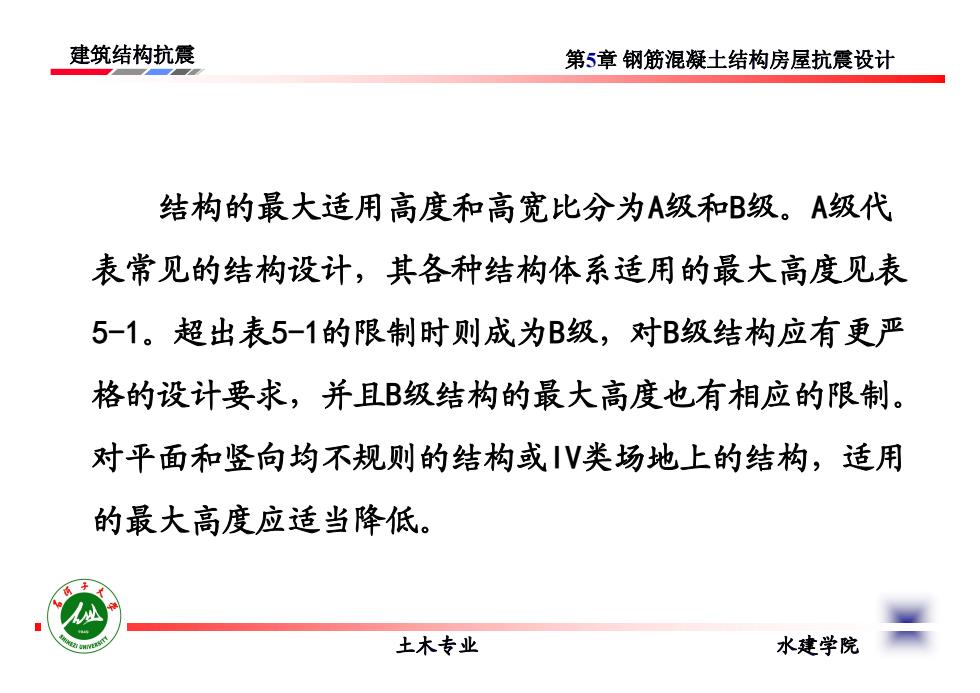

建筑结构抗震 第5章钢筋混凝土结构房屋抗震设计 结构的最大适用高度和高宽比分为A级和B级。A级代 表常见的结构设计，其各种结构体系适用的最大高度见表 5-1。超出表5-1的限制时则成为B级，对B级结构应有更严 格的设计要求，并且B级结构的最大高度也有相应的限制。 对平面和竖向均不规则的结构或V类场地上的结构，适用 的最大高度应适当降低。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第5章 钢筋混凝土结构房屋抗震设计 结构的最大适用高度和高宽比分为A级和B级。A级代 表常见的结构设计，其各种结构体系适用的最大高度见表 5-1。超出表5-1的限制时则成为B级，对B级结构应有更严 格的设计要求，并且B级结构的最大高度也有相应的限制。 对平面和竖向均不规则的结构或IV类场地上的结构，适用 的最大高度应适当降低
