第七节防雷、防静电设施 一、防雷设施 二、防静电设施
1 第七节 防雷、防静电设施 一、防雷设施 二、防静电设施
防雷设施 >独立避雷针或架空避雷线（网） >仓库、雨棚、泵房（棚）或压缩机房 (棚)等 建筑物内及突出建筑物面的一切金属、金属屋 顶均应接地。 >建筑物内接地干线与防雷电感应接地装置连接。 >装御设施应采用防雷接地：
一、防雷设施 ➢独立避雷针或架空避雷线（网）。 ➢仓库、雨棚、泵房（棚）或压缩机房（棚）等 建筑物内及突出建筑物面的一切金属、金属屋 顶均应接地。 ➢建筑物内接地干线与防雷电感应接地装置连接。 ➢装卸设施应采用防雷接地
露天装卸作业的装卸栈桥可不装设避雷针（带）， 在棚内进行装卸作业的，应装设避雷针（带） 进入装卸作业区的输送管道在进入点应接地。 输送管道的法兰、阀门的连接处应设跨接线。 管道系统的所有金属件，包括护套的金属包覆层 必须接地
➢ 露天装卸作业的装卸栈桥可不装设避雷针（带）， 在棚内进行装卸作业的，应装设避雷针（带）。 ➢ 进入装卸作业区的输送管道在进入点应接地。 ➢ 输送管道的法兰、阀门的连接处应设跨接线。 ➢ 管道系统的所有金属件，包括护套的金属包覆层 必须接地
二、防静电设施 1、仓库、站台、雨棚 ◆具有火灾爆炸危险的场所、静电危害人身安全的作业 区，所有的金属用具及门窗零部件、移动式金属车辆、 梯子等均应设计接地。 ◆易燃、易爆危险货物储存、装御作业区、泵房（棚） 压缩机房（棚）等的入口处，应设人体导除静电装置。 ◆储运设备、操作工具等，有可能产生和积聚静电而造 成静电危害时，应采取静电接地措施
二、防静电设施 1、仓库、站台、雨棚 ◆具有火灾爆炸危险的场所、静电危害人身安全的作业 区，所有的金属用具及门窗零部件、移动式金属车辆、 梯子等均应设计接地。 ◆易燃、易爆危险货物储存、装卸作业区、泵房（棚）、 压缩机房（棚）等的入口处，应设人体导除静电装置。 ◆储运设备、操作工具等，有可能产生和积聚静电而造 成静电危害时，应采取静电接地措施

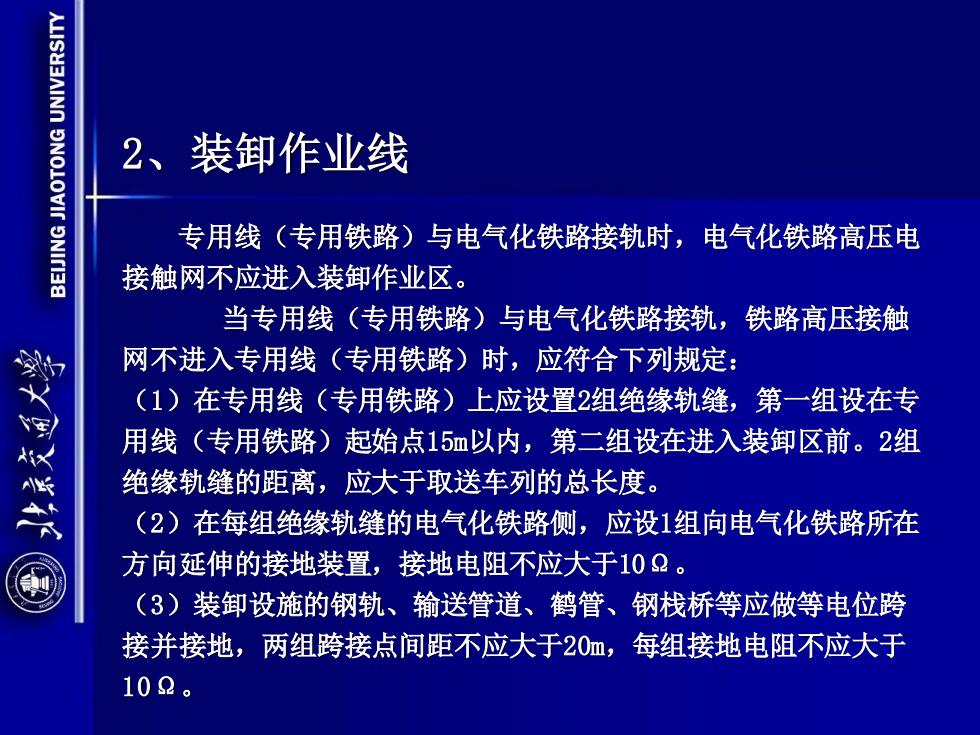

2、装御作业线 专用线（专用铁路）与电气化铁路接轨时，电气化铁路高压电 接触网不应进入装卸作业区。 当专用线（专用铁路）与电气化铁路接轨，铁路高压接触 网不进入专用线（专用铁路）时，应符合下列规定： (1)在专用线（专用铁路）上应设置2组绝缘轨缝，第一组设在专 用线（专用铁路）起始点15m以内，第二组设在进入装卸区前。2组 绝缘轨缝的距离，应大于取送车列的总长度。 (2)在每组绝缘轨缝的电气化铁路侧，应设1组向电气化铁路所在 方向延伸的接地装置，接地电阻不应大于102。 (3)装卸设施的钢轨、输送管道、鹤管、钢栈桥等应做等电位跨 接并接地，两组跨接点间距不应大于20血，每组接地电阻不应大于 102
2、装卸作业线 专用线（专用铁路）与电气化铁路接轨时，电气化铁路高压电 接触网不应进入装卸作业区。 当专用线（专用铁路）与电气化铁路接轨，铁路高压接触 网不进入专用线（专用铁路）时，应符合下列规定： （1）在专用线（专用铁路）上应设置2组绝缘轨缝，第一组设在专 用线（专用铁路）起始点15m以内，第二组设在进入装卸区前。2组 绝缘轨缝的距离，应大于取送车列的总长度。 （2）在每组绝缘轨缝的电气化铁路侧，应设1组向电气化铁路所在 方向延伸的接地装置，接地电阻不应大于10Ω。 （3）装卸设施的钢轨、输送管道、鹤管、钢栈桥等应做等电位跨 接并接地，两组跨接点间距不应大于20m，每组接地电阻不应大于 10Ω
