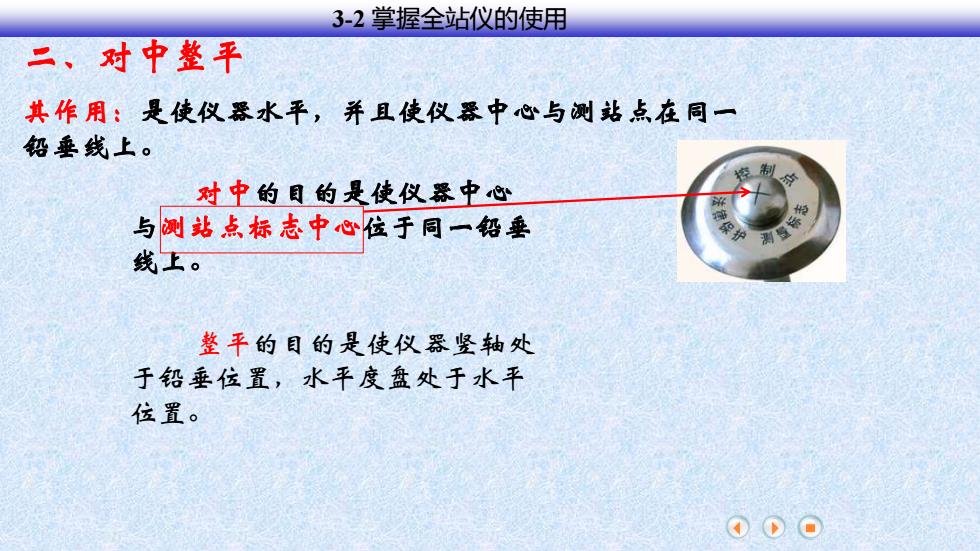

3-2掌握全站仪的使用 二、对中整平 其作用：是使仪器水平，并且使仪器中心与测站点在同一 铅垂线上。 制 对中的目的是使仪器中心 与侧站点标志中心位于同一铅垂 护 线上。 整平的目的是使仪器竖轴处 于铅垂位置，水平度盘处于水平 位置。 00⊙
二、对中整平 其作用：是使仪器水平，并且使仪器中心与测站点在同一 铅垂线上。 对中的目的是使仪器中心 与测站点标志中心位于同一铅垂 线上。 整平的目的是使仪器竖轴处 于铅垂位置，水平度盘处于水平 位置。 3-2 掌握全站仪的使用

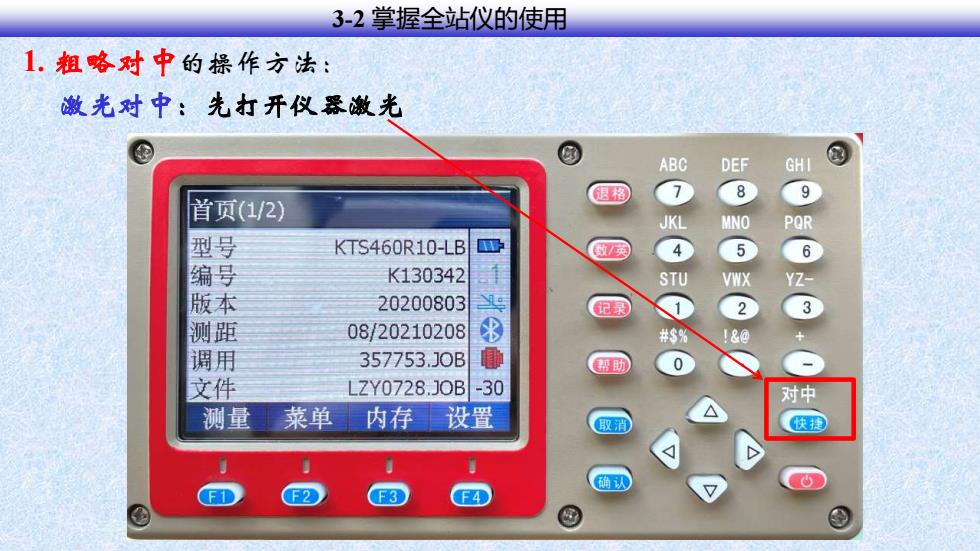

3-2掌握全站仪的使用 1.粗略对中的操作方法： 激光对中：先打开仪器激光 ABC DEF GHI 格 7 8 9 首页(1/2) JKL MNO 型号 KTS460R10-LB 4 5 6 编号 K130342 STU 版 20200803 1g 记家 2 3 测距 08/20210208 8 #$% &9 调用 357753.J0B 静 帮助 文件 LZY0728.J0B-30 对中 测量 菜单内存 设置 取消 快捷 确认 F1 F2》 F3 F4
1. 粗略对中的操作方法： 激光对中：先打开仪器激光 3-2 掌握全站仪的使用

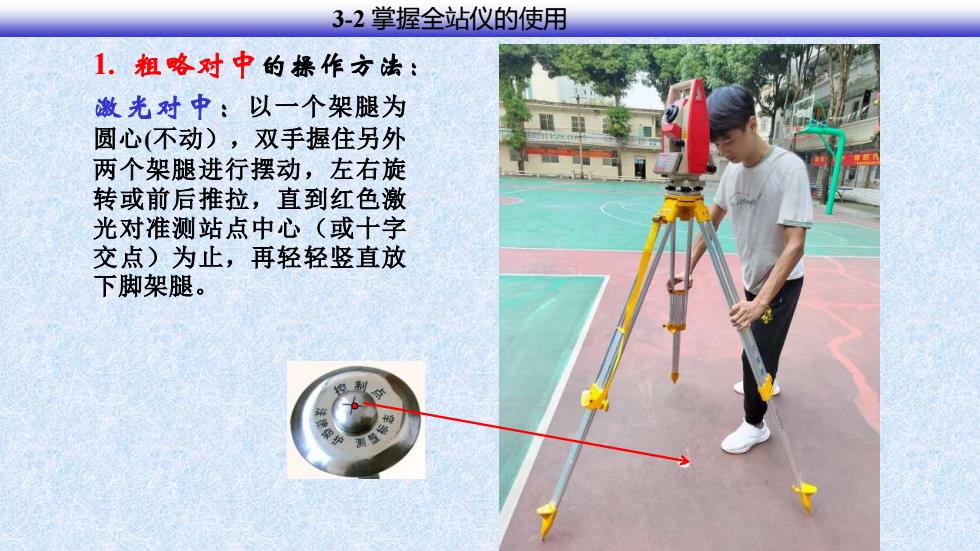

3-2掌握全站仪的使用 1.粗略对中的操作方法： 激光对中：以一个架腿为 圆心（不动），双手握住另外 两个架腿进行摆动，左右旋 转或前后推拉，直到红色激 光对准测站点中心（或十字 交点)为止，再轻轻竖直放 下脚架腿。 使制
1. 粗略对中的操作方法： 激光对中：以一个架腿为 圆心(不动），双手握住另外 两个架腿进行摆动，左右旋 转或前后推拉，直到红色激 光对准测站点中心（或十字 交点）为止，再轻轻竖直放 下脚架腿。 3-2 掌握全站仪的使用

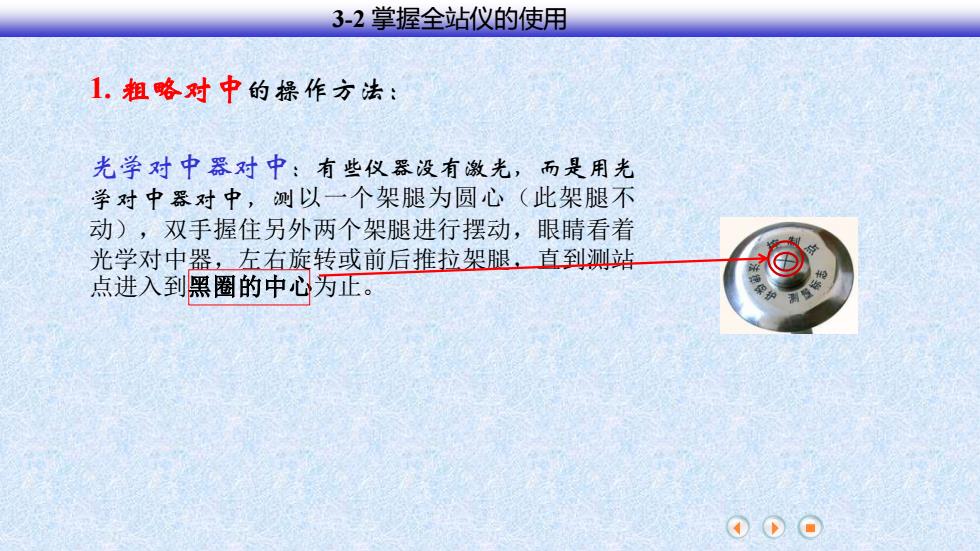

3-2掌握全站仪的使用 1.粗略对中的操作方法： 光学对中器对中：有些仪器没有激光，而是用光 学对中器对中，测以一个架腿为圆心（此架腿不 动)，双手握住另外两个架腿进行摆动，眼睛看着 光学对中器，左右旋转或前后推拉架腿，直到测站 点进入到黑圈的中心为正
1. 粗略对中的操作方法： 光学对中器对中：有些仪器没有激光，而是用光 学对中器对中，测以一个架腿为圆心（此架腿不 动），双手握住另外两个架腿进行摆动，眼睛看着 光学对中器，左右旋转或前后推拉架腿，直到测站 点进入到黑圈的中心为止。 3-2 掌握全站仪的使用

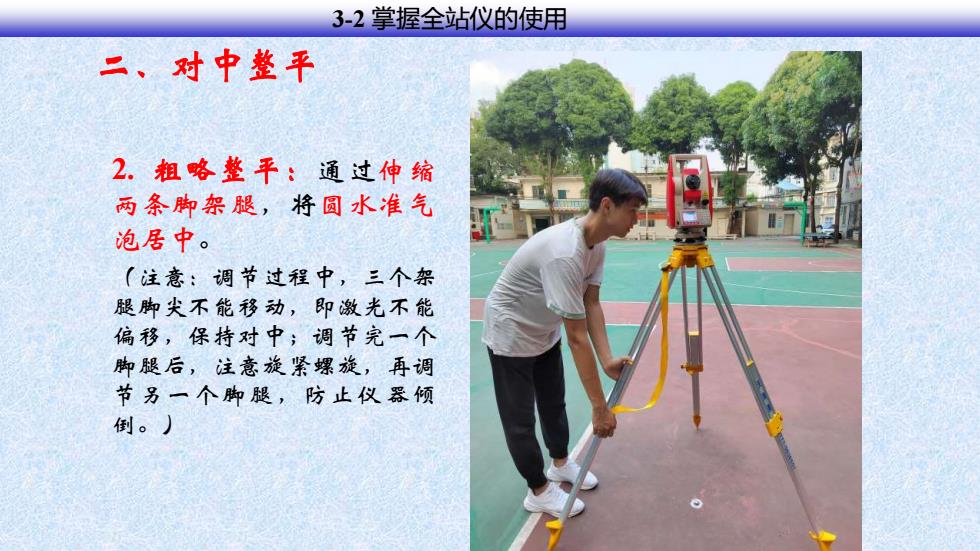

3-2掌握全站仪的使用 二、对中整平 2.粗略整平：通过仲缩 两条脚架腿，将圆水准气 泡居中。 (注意：调节过程中，三个架 腿脚尖不能移动，即激光不能 偏移，保持对中；调节完一个 脚腿后，注意旋紧螺旋，再调 节另一个脚腿，防止仪器倾 倒。)
2. 粗略整平：通过伸缩 两条脚架腿，将圆水准气 泡居中。 （注意：调节过程中，三个架 腿脚尖不能移动，即激光不能 偏移，保持对中；调节完一个 脚腿后，注意旋紧螺旋，再调 节 另 一个 脚腿，防 止仪 器 倾 倒。） 二、对中整平 3-2 掌握全站仪的使用
