10.2.2 Modelsim仿真步骤 。Modelsim仿真步骤分为以下5步： (1)建立库： (2)映射库到物理目录： (3)编译源代码，包括所有的HDL代码和Testbench: (4启动仿真器并加载设计顶层： 5)执行仿真 注：本章主要介绍在界面模式下modelsim的使用方法
10.2.2 Modelsim仿真步骤 • Modelsim仿真步骤分为以下5步： （1）建立库； （2）映射库到物理目录； （3）编译源代码，包括所有的HDL代码和Testbench； （4）启动仿真器并加载设计顶层； （5）执行仿真 注：本章主要介绍在界面模式下modelsim的使用方法
10.2.2 Modelsim仿真步骤（续1） 1、建立库 仿真库是指存储已经编译设计单元(design units).的目录。 Modelsim中仿真库可以分为工作库(Norking)和资源库(Resource) 两大类。 建立仿真库的常用方 MCreate a New Library 法有两种：一是在界面模 Create 式下，执行主菜单命令 a new library and a logical mapping to it File/New/(Library,打开 Ca map to an existing library Create a New Library对 话框，选择第一项生成 -Library Name: 个新库并映射它，如右图 work 图所示。二是在命令行模 式下也可以在主窗口执行 -Library Physical Name: vb命令建立新库，语法 work 格式如下： Vlib<library_name> OK Cancel
10.2.2 Modelsim仿真步骤(续1) 1、建立库 仿真库是指存储已经编译设计单元（design units）的目录。 Modelsim中仿真库可以分为工作库（Working）和资源库（Resource） 两大类。 建立仿真库的常用方 法有两种：一是在界面模 式下，执行主菜单命令 File/New/Library，打开 Create a New Library对 话框，选择第一项生成一 个新库并映射它，如右图 图所示。二是在命令行模 式下也可以在主窗口执行 vlib命令建立新库，语法 格式如下： Vlib<library_name>

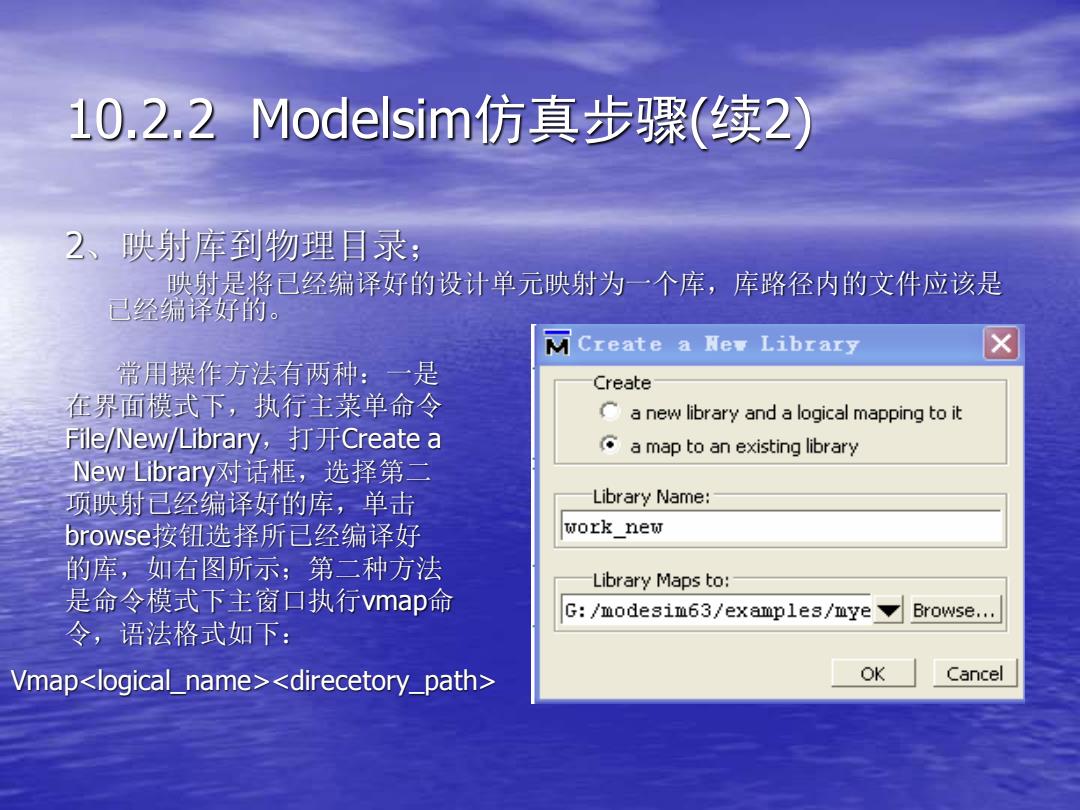

10.2.2 Modelsim仿真步骤（续2） 2、映射库到物理目录； 映射是将己经编译好的设计单元映射为一个库，库路径内的文件应该是 已经编译好的： MCreate a New Library 常用操作方法有两种：一是 Create 在界面模式下，执行主菜单命令 Ca new library and a logical mapping to it File/New/ibrary,打开Create a a map to an existing library New山brary对话框，选择第二 项映射己经编译好的库，单击 -Library Name: browse按钮选择所已经编译好 work new 的库，如右图所示；第二种方法 -Library Maps to: 是命令模式下主窗口执行vmap命 G:/modesim63/examples/mye Browse... 令，语法格式如下： Vmap<logical name><direcetory_path> OK Cancel
10.2.2 Modelsim仿真步骤(续2) 2、映射库到物理目录； 映射是将已经编译好的设计单元映射为一个库，库路径内的文件应该是 已经编译好的。 常用操作方法有两种：一是 在界面模式下，执行主菜单命令 File/New/Library，打开Create a New Library对话框，选择第二 项映射已经编译好的库，单击 browse按钮选择所已经编译好 的库，如右图所示；第二种方法 是命令模式下主窗口执行vmap命 令，语法格式如下： Vmap<logical_name><direcetory_path>
