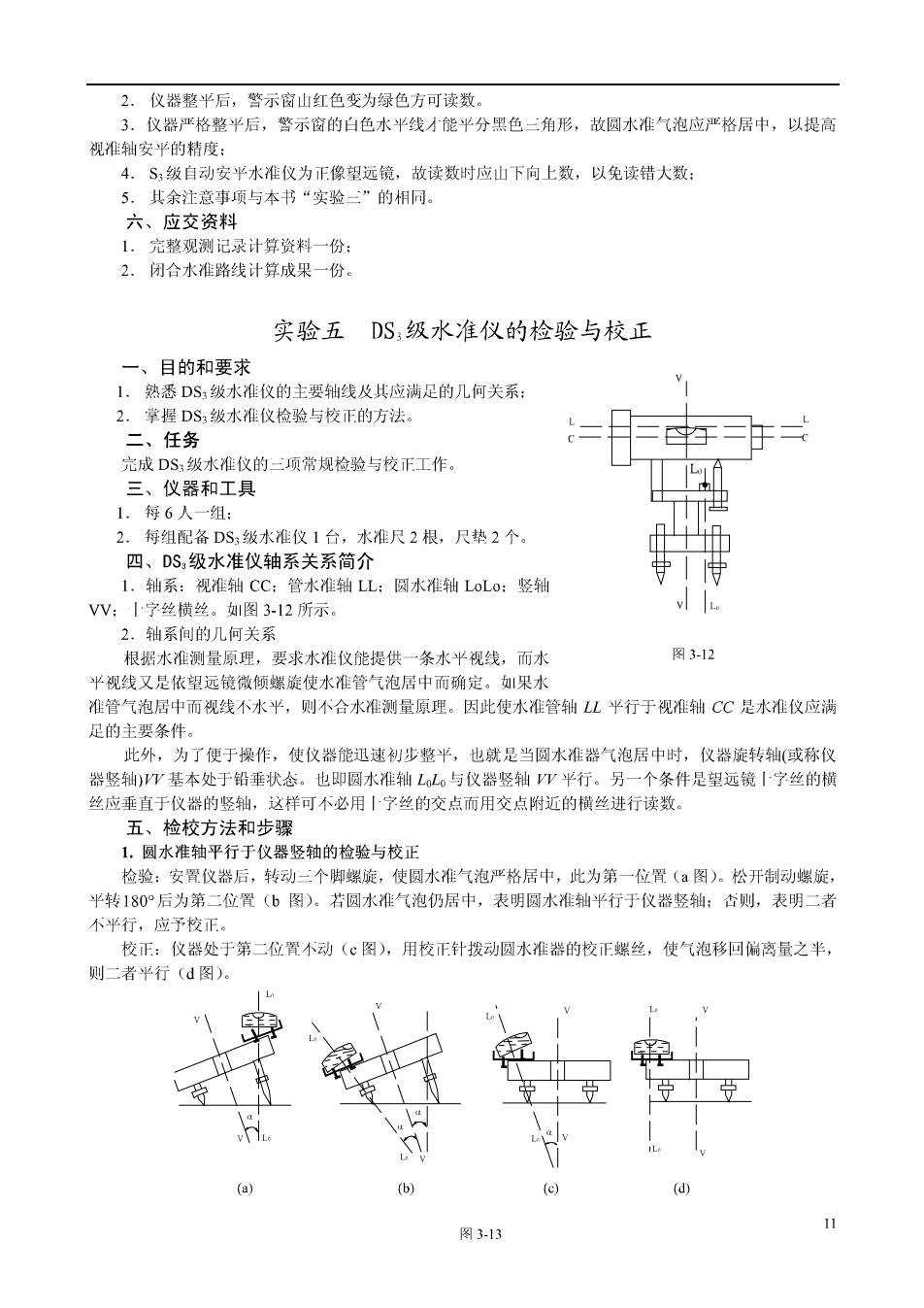

2．仪器整平后，警示窗山红色变为绿色方可读数。3．仪器严格整平后，警示窗的白色水平线才能平分黑色三角形，故圆水准气泡应严格居中，以提高视准轴安平的精度。S级自动安平水准仪为正像望远镜，故读数时应山下向上数，以免读错大数；5．其余注意事项与本书“实验二”的相同。六、应交资料1．完整观测记录计算资料一份；闭合水准路线计算成果一份。2实验五DS,级水准仪的检验与校正一、目的和要求1.熟悉DS:级水准仪的主要轴线及其应满足的几何关系；2．掌握DS:级水准仪检验与校正的方法。二、任务完成DS;级水准仪的二项常规检验与校正工作三、仪器和工具1.每6人一组：口2．每组配备DS；级水准仪1台，水准尺2根，尺垫2个。四、DS.级水准仪轴系关系简介I1.轴系：视准轴CC；管水准轴LL：圆水准轴 LoLo：竖轴VV：-「字丝横丝。如图3-12所示。轴系间的几何关系图 3-12根据水准测量原理，要求水准仪能提供一条水平视线，而水平视线又是依望远镜微倾螺旋使水准管气泡居中而确定。如果力准管气泡居中而视线不水平，则不合水准测量原理。因此使水准管轴LL半行于视准轴CC是水准仪应满足的主要条件。此外，为了便于操作，使仪器能迅速初步整平，也就是当圆水准器气泡居中时，仪器旋转轴(或称仪处于铅垂状态。也即圆水准轴LoL。与仪器竖轴VV平行。另一个条件是望远镜「字丝的横器竖轴)VV基本处丝应垂直于仪器的竖轴，这样可不必用「丝的交点而用交点附近的横丝进行读数。五、检校方法和步骤1.圆水准轴平行于仪器竖轴的检验与校正检验：安置仪器后，转动三个脚螺旋，使圆水准气泡严格居中，此为第一位置（a图）。松开制动螺旋，平转180°后为第二位置（b图）。若圆水准气泡仍居中，表明圆水准轴平行于仪器竖轴；否则，表明二者不平行，应予校正校正：仪器处于第二位置不动（c图），用校正针拨动圆水准器的校正螺丝，使气泡移回偏离量之半，则二者平行（d图）IL华中U受豆受NTH.M(b)(d)(a)(o图 3-13
2.十字丝横丝垂直于仪器竖轴的检验与校正检验：仪器安置并整平后，以「字丝横丝的一端照准约20m处一固定目标点。转动微动螺旋，使该目标点的影像移至」字丝横丝的另一端。若目标点影像仍在横丝上，表明1字丝横丝垂直于仪器坚轴：否则表明二者不垂直，应予校正。如下图3-14a、b、c、d所示。校正：旋下「字丝分划板护罩，用小螺丝刀松开1字丝分划板的固定螺丝，轻转1字丝分划板，移回偏离量之半，则二者垂直。图 3-143.管水准轴平行于视准轴的检验与校正检验：在地面上选A、B两点，相距60—80m，各点钉木桩（或放置尺垫）立水准尺。安置水准仪于距A、B两点等距离处，如图3-15所示，准确测出A、B两点高差 hag。再在B点附近2—3m处安置水准仪，分别读取A、B两点的水准尺读数 az、bz，应用公式a2=ba+hau，求得 A尺上的水平视线读数。若 a=a则说明水准管轴平行于视准轴，若a2≠az，应计算i角，当i角>20”时需要校正。i角的计算公式为：ia2-a2|×p"/Da式中D-A、B两点间距离，P”=206265校正：转动微倾螺旋，使横丝对准正确读数a2，这时水准管气泡偏离中央，用校正针拨动水准管一端的上下两个校正螺丝，使气泡居中。再重复以上检验校正步骤，直到1≤20”为止。人图 3-15六、注意事项1.轴线几何关系不满足的误差一般较小，故应仔细检验，以免过大的检验误差掩盖轴线几何关系误差，导致错误的检验结果：2．后一项检验结果是以前一项几何关系得以满足为前提条件的，故规定的检验校正顺序不得颠倒；3．各项检验校正均应反复进行，直至满足几何关系；4.拨动各校正螺丝须使用专用工具，月遵循“先松后紧”的原则，以免损坏校正螺丝；5．拨动各校正螺丝时，应轻轻转动且用力均匀，不得用力过猛或强行拨动：6.最后一次检校完成后，校正螺丝应处于稍紧的状态，以免在使用或运输过程中轴线几何关系变化。七、应交资料完整DS:级水准仪检验与校正记录一份
第二节角度测量实验六DJ。级经纬仪的使用一、目的和要求1.了解DJ.级光学经纬仪的基本构造；。熟悉DJ.级光学经纬仪的各个部件及其作用；3.掌握DJ6级光学经纬仪的安置方法；4.掌握DJ级光学经纬仪的操作和读数方法：5．掌握DJ.级光学经纬仪平盘读数的配置方法。二、任务对DJ.级光学经纬仪进行观察、安置并照准不同的目标读取4-6平盘读数和4-6竖盘读数。三、仪器和工具1.每6人一组；2．每组配备DJs级光学经纬仪2台。四、DJ级光学经纬仪简介DJ级光学经纬仪的基本构造、各个部件及其作用：18 19-30212目镜2一读数显微镜一竖盘指标水准管微动螺旋5一光学对中器3-物镜调焦螺旋4目镜6一圆水准器望远镜制动螺旋8-望远镜微动螺旋照准部水平制动螺旋10一水平微动螺旋11压板 12—托板 13-物镜14—度盘变换手轮 15-保护手柄16—脚螺旋17—竖盘指标水准管反光镜18-竖盘指标水准管19—自镜20-竖直度盘21一采光镜 22—紧固螺旋图3—16经纬仪基本构造五、DJ.级光学经纬仪操作步骤1.仪器安置（1）对中打开三脚架，置于地面标定点正上方，使架头大致水平，高度与观测者身高相适应。装上仪器，拧紧中心螺旋，挂上垂球。平移脚架，使垂球尖大致对准测站点，保持架头大致水平，踩紧脚架。稍松中心螺旋，在架头上平移仪器，使垂球尖精确对准测站点，最后旋紧中心螺旋。13
A月3号下不及及1一光学垂线2-保护玻璃3-转1一照准部2一平盘辅套向棱镜4一物镜5一分划板3一仪器竖轴4-基座轴套6一目镜一水平度盘8一竖图3-18竖轴示意图图3-17对中示意图（2）整半松开照准部制动螺旋，转动照准部，使照准部水准管平行于任意二脚螺旋之连线方向。同时相对旋转该二脚螺旋，使管水准气泡居中。照准部平转90°，转动第三只脚螺旋，使管水准气泡居中。如此反复进行，直至照准部转到任何位置管水准气泡均居中为止，?@官OO图 3-1平盘读数的配置水半角观测中，要求各测回起始方向的平盘读数均匀分布在平盘规定位置。以减小平盘分划误差的影响。配置方法：照准目标后，按下半盘读数变换手轮的扳手同时将手轮平推下去，然后旋转手轮进行半盘读数配置，配置好后必须再次按下扳手使手轮弹出，如图3-20所示照汇借助望远镜上的准星或粗瞄器对准目标，旋紧照准部和望远镜的制动螺旋目对光，使「字丝最清晰；物镜对光，使目标影像最清晰：检查并消除视差。转动照准部和望远镜的微动螺旋，使「字丝单纵丝平分目标影像，或者目标影像平分「字丝的双纵丝，图3-20平盘读数配置手轮4读数调节采光镜的位胃，使读数窗的亮度适度且均匀：旋转读数显微镜目镜套，使度盘和测微尺的影像清
晰。读取落在分微尺上的某度盘分划线所注记的度数；再以该分划线为指标，读取分微尺上度以下的读数，并估读至0.1：二者之和即为完整读数。测微分划尺水平45ERER-LEREpppp一平板酸璃一(a)e图 3 -21图 3 -22六、注意事项1.垂球对中误差不得超过3mm；2．仪器整半误差不得超过1格：3.使用制动螺旋，达到制动目的即可，不可强力过量旋转：4.微动螺旋应始终使用其中部，不可强力过量旋转5．照准目标时，应注意检查并消除视差6．度盘读数的直读位应正确，估读位应尽量准确7.照准目标时，应检查并消除视差8．观测过程中，切勿误动度盘变换手轮，以免出现错误：9.仪器安置稳妥，观测过程中不可触动三脚架七、应交资料DJ级光学经纬仪使用的实验报告一份。实验七测回法观测水平角目的和要求1.进一步熟悉 DJ,级光学经纬仪的正确使用：2．掌握测回法观测水平角的观测程序及记录和计算的方法；3．熟悉测回法的精度指标。二、任务用DJ级光学经纬仪按测回法完成水平角观测。三、仪器和工具1. 每6人一组；2.每组配备 DJs级光学经纬仪2台。四、方法和步骤AAT图3-23
