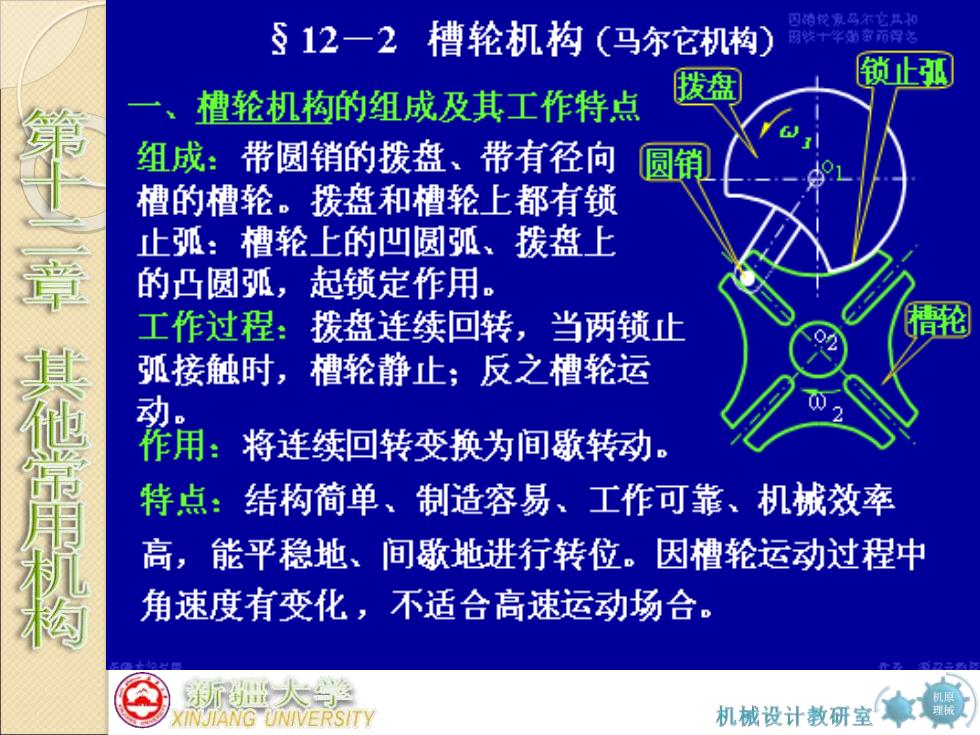

§12一2槽轮机构（马尔它机构） 拨盘 锁止弧 一、槽轮机构的组成及其工作特点 组成：带圆销的拨盘、带有径向 圆销 槽的槽轮。拨盘和槽轮上都有锁 止弧：槽轮上的凹圆弧、拨盘上 章 的凸圆弧，起锁定作用。 工作过程：拨盘连续回转，当两锁止 其他用 弧接触时，槽轮静止；反之槽轮运 用。将连续▣转变获为间歌转动。 特点：结构简单、制造容易、工作可靠、机械效率 高，能平稳地、间歇地进行转位。因槽轮运动过程中 角速度有变化，不适合高速运动场合。 世大 INJIANG UNIVERSITY 机械设计教研室
机原 理械
槽轮机构的类型与应用 槽轮 外啮合槽轮机构 机构 内啮合槽轮机构 轴线平行 类型 球面槽轮机构 →轴线相交 第十二章其他用构 应用实例：电影放映机、 自动摄影机、六角车床转 塔。 内啮合槽轮机构 球面槽轮机构 外啮合槽轮机构 INJIANG UNIVERSITY 机械设计教研室
机原 理械

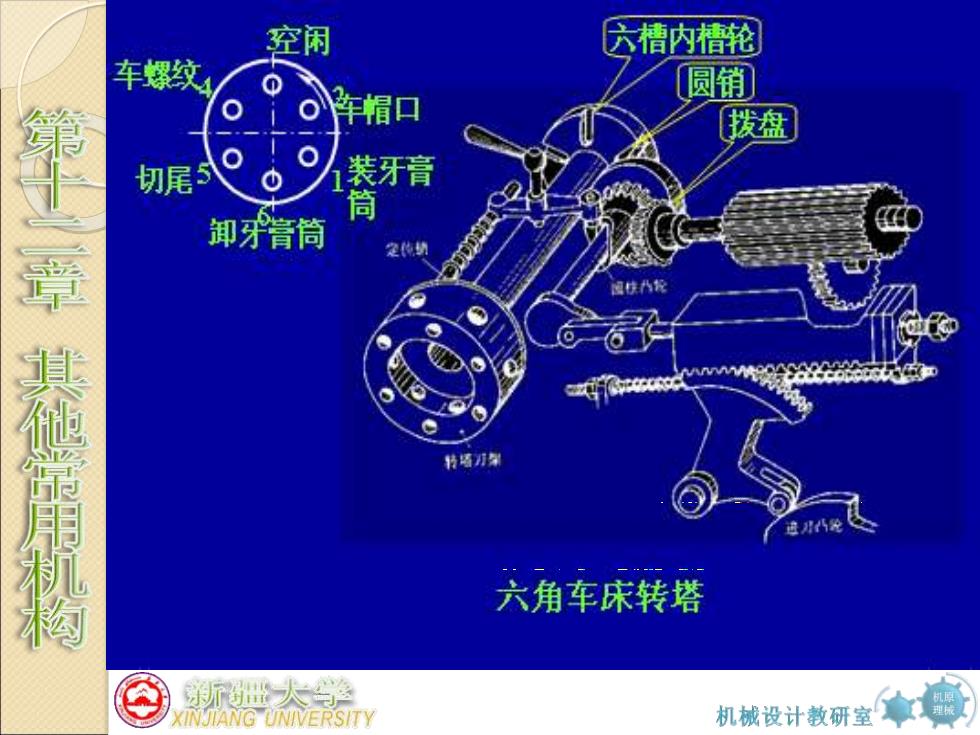

空闲 槽内槽滟 车螺纹 圆销 帽口 拨盘 第工 切尾§ 装牙 卸膏筒 章其低用洲构 特塔刀程 六角车床转塔 斯世大学 XINJIANG UNIVERSITY 机械设计教研室拿
机原 理械

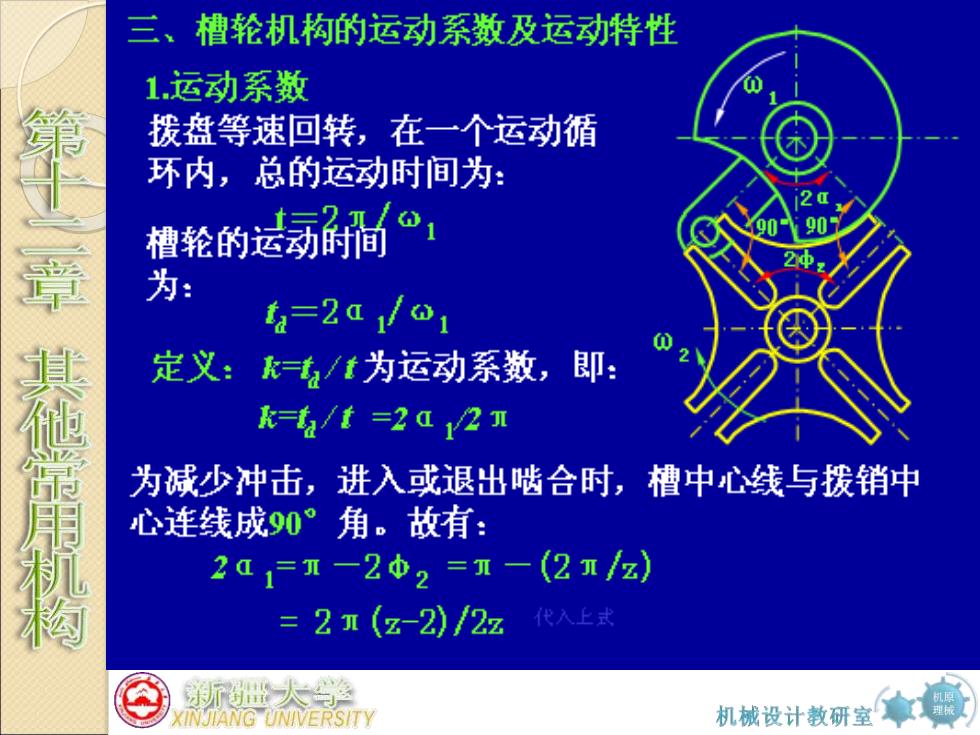

三、槽轮机构的运动系数及运动特性 1运动系数 第元 拨盘等速回转，在一个运动循 环内，总的运动时间为： j2a 福轮的运场侧徜°1 0 为 t=2a/1 定义：k/t为运动系数，即： k-h/t =2a 2 为减少冲击，进入或退出啮合时，槽中心线与拨销中 心连线成0°角。故有： 2a1=I一2中2=T-(2π/2） =21(z-2）/22 代入上式 斯世大游 INJIANG UNIVERSITY 机械设计教研室
