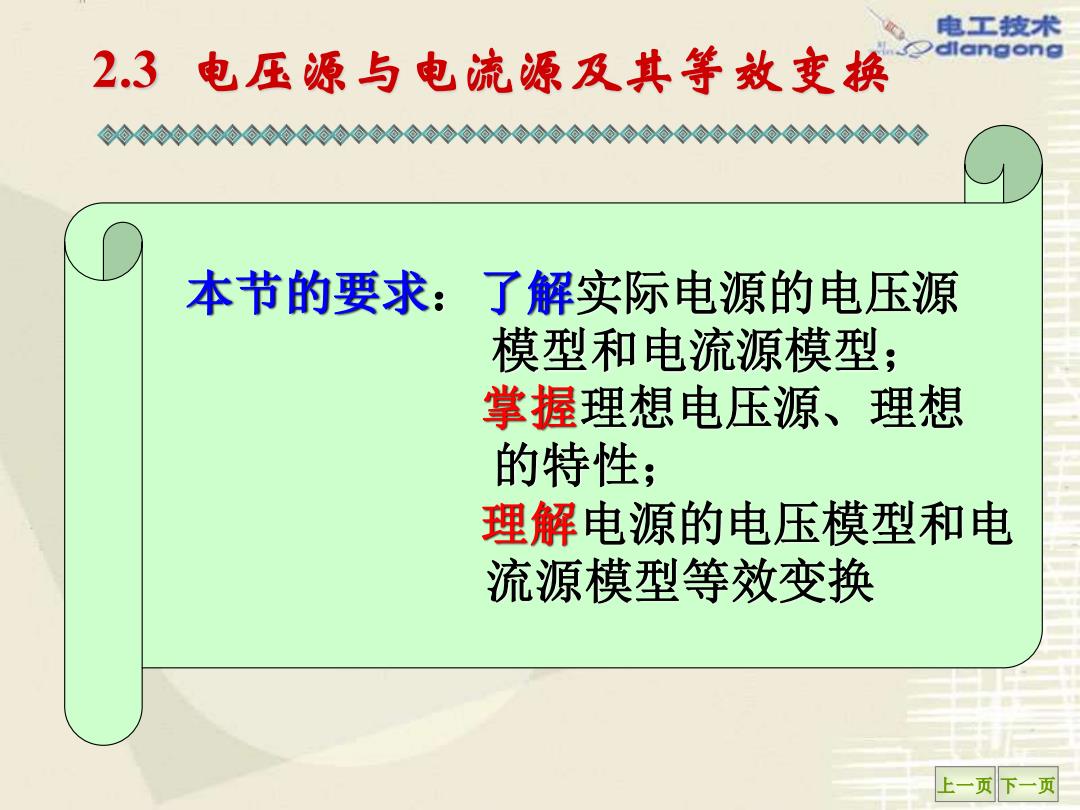

电工技术 2.3电压源与电流源及其等效变换 dlangong ⊙0◇00⊙00◇00000@◇◇⊙@0⊙◇0◇◇0◇◇◆。◇@◇0◇◇。◇0@◇。◆ 本节的要求：了解实际电源的电压源 模型和电流源模型； 掌握理想电压源、理想 的特性； 理解电源的电压模型和电 流源模型等效变换 上一页下一页
上一页 下一页 2.3 电压源与电流源及其等效变换 本节的要求：了解实际电源的电压源 模型和电流源模型； 掌握理想电压源、理想 的特性； 理解电源的电压模型和电 流源模型等效变换

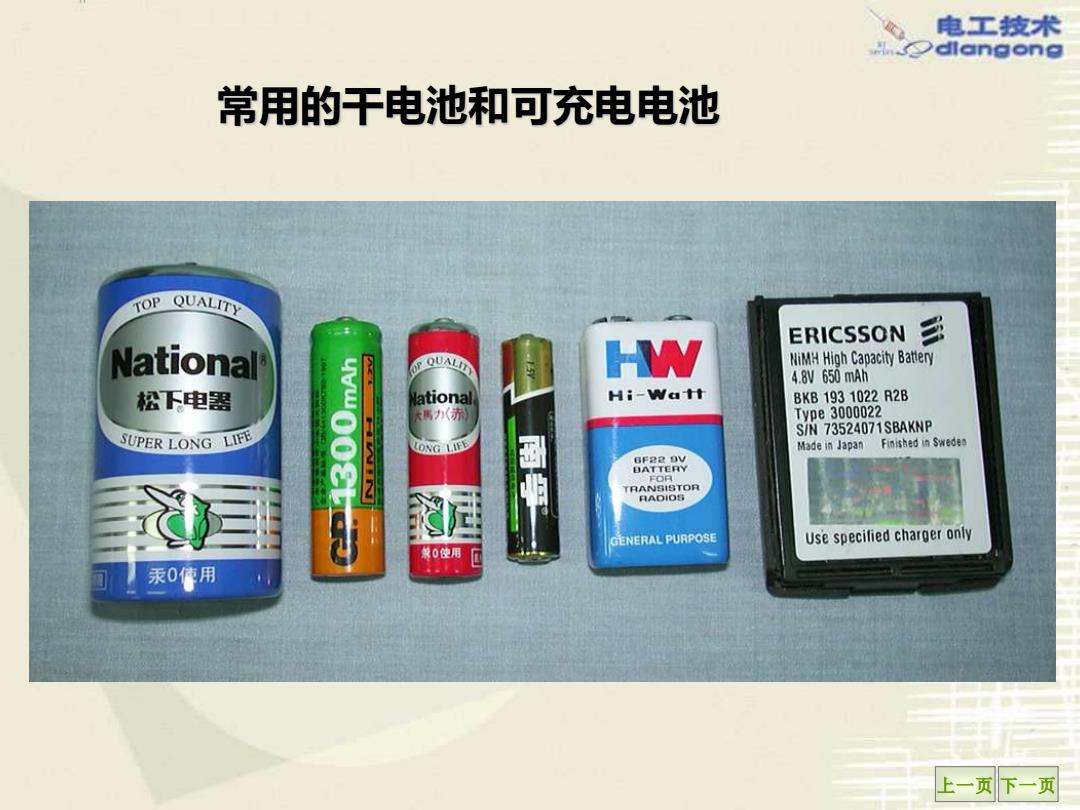

电工技术 dlangong 常用的干电池和可充电电池 TOP QUALITY ERICSSON National NiMH High Capacity Battery 4.8N650mAh 松下电器 Hi-Watt BKB1931022R2B SI3522071SBAMUP SUPER LONG LIFE NG LIFE Made in Japan Finished in Swede ENERAL PURPOSE Use specified charger only 0使用 汞0使用 上一页下一页
上一页 下一页 常用的干电池和可充电电池

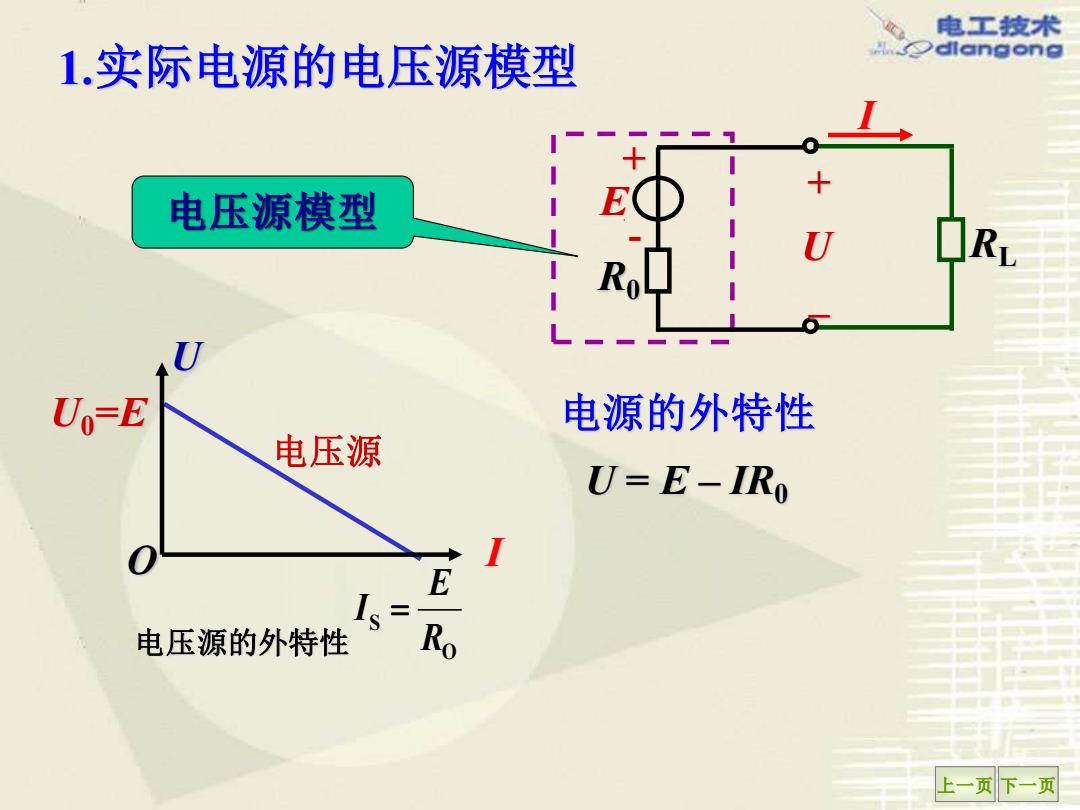

电工技术 1.实际电源的电压源模型 dlangong 电压源模型 E U Uo=E 电源的外特性 电压源 U=E-IRo E Is= 电压源的外特性。 上一页下一页
上一页 下一页 1.实际电源的电压源模型 U = E – IR0 U0=E 电压源的外特性 I U I RL R0 + - E U + – O S R E I = O 电压源 电压源模型 电源的外特性

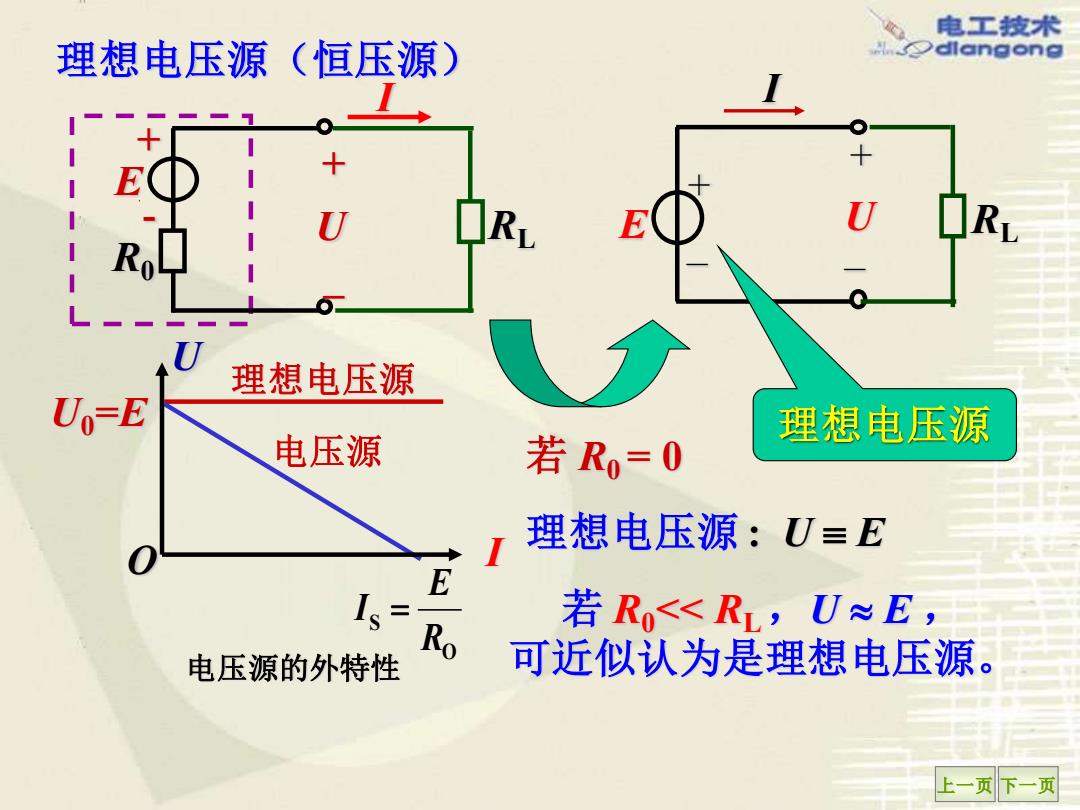

电工技术 理想电压源（恒压源） dlangong 理想电压源 Uo=E 电压源 理想电压源 若Ro=0 理想电压源：U=E E Is= 若R<R,U≈E, 电压源的外特性 Ro 可近似认为是理想电压源。 上一页下一页
上一页 下一页 U0=E 电压源的外特性 I U I RL R0 + - E U + – O S R E I = 理想电压源 O 电压源 I E + _ U + _ RL 若 R0 = 0 理想电压源 理想电压源 : U E 理想电压源（恒压源） 若 R0<< RL，U E ， 可近似认为是理想电压源

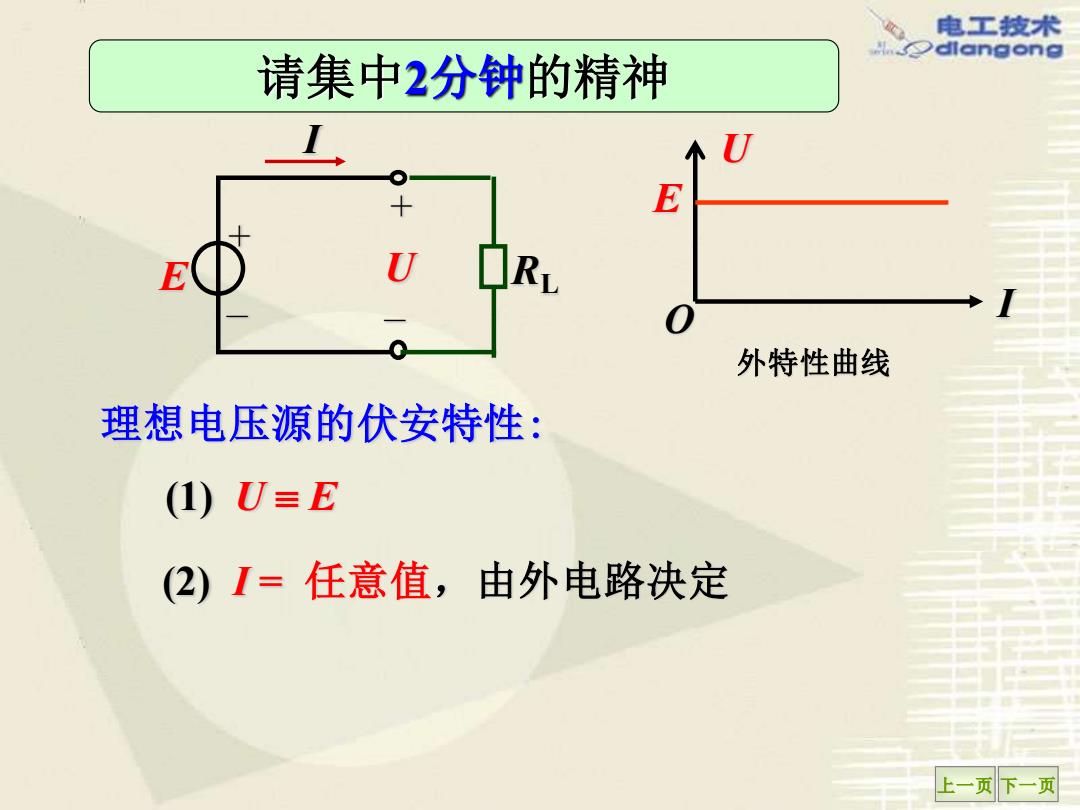

电工技术 dlangong 请集中2分钟的精神 U E U 外特性曲线 理想电压源的伏安特性： (1)U=E (2)I=任意值，由外电路决定 上一页下一页
上一页 下一页 (1) U E 理想电压源的伏安特性: I E + _ U + _ RL 外特性曲线 I U E O 请集中2分钟的精神 (2) I = 任意值，由外电路决定
