DSP本科实验教材 7.62×1.84的Q26定标值： ( (2)通过预习程序（特别是预习test3.cmd),了解该工程中COFF格式段的划分及存储器 的分配情况。在实验前先填写表3-1。 表31工程test3中的段及其定位 段名 已/未初始化段 所属PAGE 起始地址 存储区长度 2.在CCS下建立工程，进行汇编、连接和调试的步骤与实验一类同，在此不再赘述。 四、实验报告的要求 1.程序分析 分析程序的结构和功能，对每条指令进行注释，写出执行结果。 2.调试说明 总结上机调试步骤和调试情况，说明调试中遇到的问题是如何解决的。 3.总结定点数定标的方法，总结将十进制数转换为Q定标的十六进制数的方法。 4.总结实现定点数乘法运算的方法。 实验四 浮点运算 一、目的 1.了解DSP浮点数的表示方法。 2.掌握定点数规格化为浮点数及浮点数转换为定点数的方法。 3.学习利用定点DSP进行浮点数运算的程序编写方法。 二、内容 编写浮点乘法程序，计算al×a2=0.4×(-0.9)。 三、实验步骤 1.预习实验程序 实验四提供了三个有关程序：汇编主程序test4.asm、中断矢量处理程序vectors.asm及命令 文件test4.cmd(参见第三部分，实验四参考程序)。 读懂主程序test3.asm,程序设计分为下列三步进行： (1)将定点数规格化为浮点数。 1)用EXPA指令提取指数，并将指数保存在暂存器T中。如果累加器(A)=0,则令T=0, 否则，将(A)的冗余符号位减8→T,而累加器A中的内容不变。指数的取值范围是：-8~31。 2)用STT,EXPONENT指令，将保存在T中的指数存放到数据存储器EXPONENT中。 o
DSP 本科实验教材 10 7.62×1.84 的 Q26 定标值： （ ） （2）通过预习程序（特别是预习 test3.cmd），了解该工程中 COFF 格式段的划分及存储器 的分配情况。在实验前先填写表 3-1。 表 3-1 工程 test3 中的段及其定位 段名 已/未初始化段 所属 PAGE 起始地址 存储区长度 2．在 CCS 下建立工程，进行汇编、连接和调试的步骤与实验一类同，在此不再赘述。 四、实验报告的要求 1．程序分析 分析程序的结构和功能，对每条指令进行注释，写出执行结果。 2．调试说明 总结上机调试步骤和调试情况，说明调试中遇到的问题是如何解决的。 3．总结定点数定标的方法，总结将十进制数转换为 Q 定标的十六进制数的方法。 4．总结实现定点数乘法运算的方法。 实验四 浮点运算 一、目的 1．了解 DSP 浮点数的表示方法。 2．掌握定点数规格化为浮点数及浮点数转换为定点数的方法。 3．学习利用定点 DSP 进行浮点数运算的程序编写方法。 二、内容 编写浮点乘法程序，计算 a1×a2=0.4×(-0.9)。 三、实验步骤 1．预习实验程序 实验四提供了三个有关程序：汇编主程序 test4.asm、中断矢量处理程序 vectors.asm 及命令 文件 test4.cmd（参见第三部分，实验四参考程序）。 读懂主程序 test3.asm，程序设计分为下列三步进行： （1）将定点数规格化为浮点数。 1）用 EXP A 指令提取指数，并将指数保存在暂存器 T 中。如果累加器（A）= 0，则令 T=0， 否则，将（A）的冗余符号位减 8→T，而累加器 A 中的内容不变。指数的取值范围是：-8~31。 2）用 ST T，EXPONENT 指令，将保存在 T 中的指数存放到数据存储器 EXPONENT 中
DSP本科实验教材 3)按T中的内容对累加器A进行规格化处理（左移或右移），即(A)<TS→A。 (2)进行浮点乘法运算：两浮点数相乘，尾数相乘，指数相加。 (3)将浮点数转换成定点数。因为浮点数的指数就是在规格化时左移（指数为正时）或右 移（指数为负时）的位数，所以在将浮点数转换成定点数时，只要按指数值将尾数右移（指数 为正时)或将尾数左移（指数为负时）。 (4)在程序中保留10个数据存储单元，其中： al(被乘数) a2(乘数) b1(被乘数的指数) b2(乘数的指数) cl(被乘数的尾数) c2(乘数的尾数) ep(乘积的指数) mp(乘积的尾数) product(乘积) temp(暂存单元) 实验前要作好充分准备，读懂主程序，分析程序中的原始数据定标格式、浮点数的表示形式 和最终的定点数结果（可参考文献[2]）。然后通过实验验证自己的计算正确否。 2.在CCS下建立工程，进行汇编、连接和调试的步骤与实验一类同，在此不再赘述。 四、实验报告的要求 1.程序分析 分析程序的结构和功能，对每条指令进行注释，写出执行结果。 2.调试说明 总结上机调试步骤和调试情况，说明调试中遇到的问题是如何解决的。 3.总结定点数定标的方法，总结定点数规格化为浮点数及浮点数转换为定点数的方法。 4.总结实现浮点数乘法运算的方法。 实验五汇编程序的优化 一、目的 1.进一步了解和掌握DSP汇编程序设计的基本结构和设计方法。 2.探讨DSP汇编程序设计的优化方法和编程技巧。 3.学习利用CCS提供的Profile(剖析)工具检测程序执行效率的方法。 二、内容 1.利用指令的超标量操作能力 编写程序，比较两数X1和X2的大小。若两者相等，则将其值存入Y单元。否则将大者存入 Y单元。分别使用CMPR指令、SUB指令和CMPS指令编程，比较代码长度和执行时间。 2.使用延迟功能 使用BAZ(无延迟)BANZD 计算yl= i=l 较代码长度和执行时间。 3.重复机制和重复操作指令的应用 11

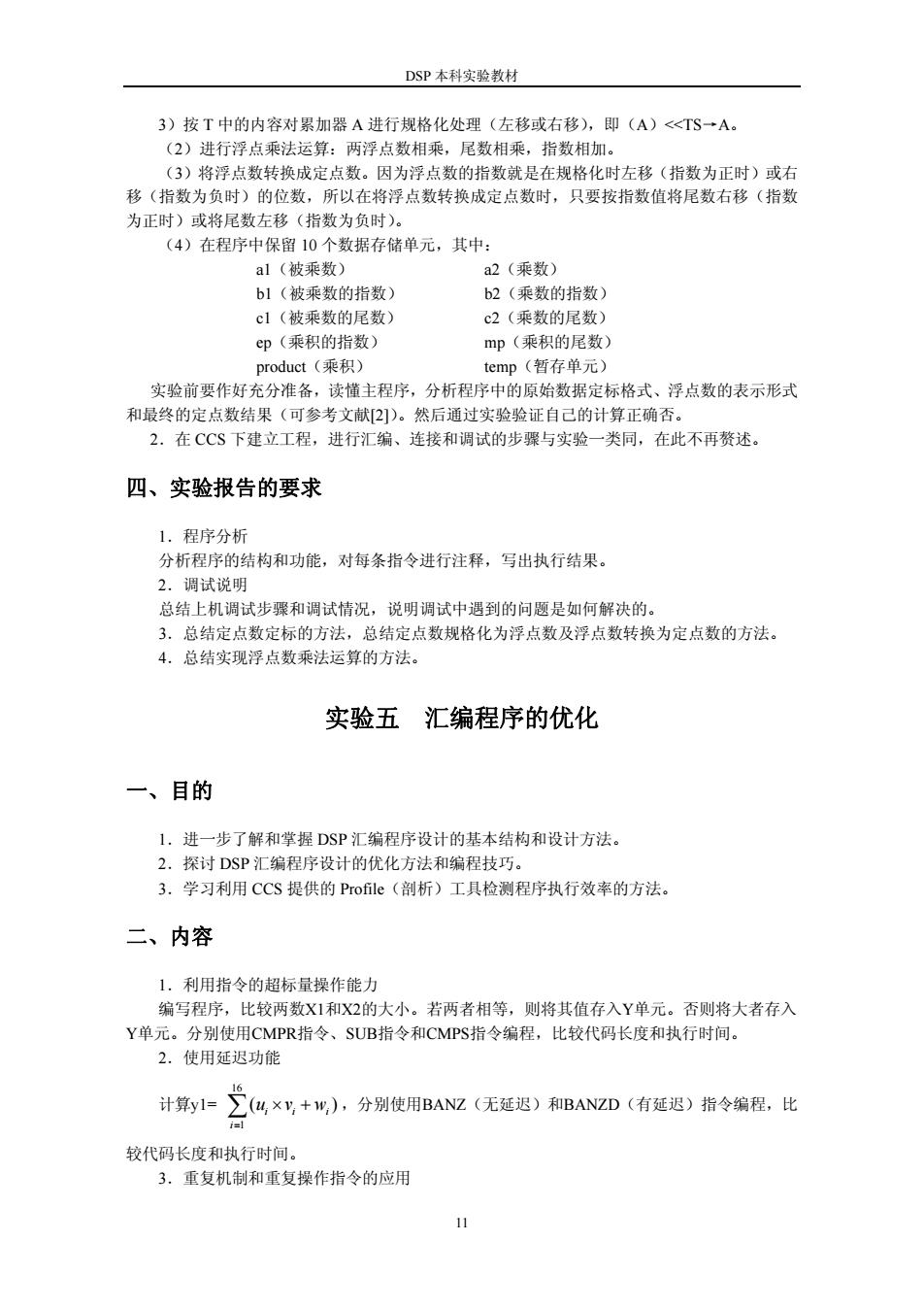

DSP 本科实验教材 11 3）按 T 中的内容对累加器 A 进行规格化处理（左移或右移），即（A）<<TS→A。 （2）进行浮点乘法运算：两浮点数相乘，尾数相乘，指数相加。 （3）将浮点数转换成定点数。因为浮点数的指数就是在规格化时左移（指数为正时）或右 移（指数为负时）的位数，所以在将浮点数转换成定点数时，只要按指数值将尾数右移（指数 为正时）或将尾数左移（指数为负时）。 （4）在程序中保留 10 个数据存储单元，其中： a1（被乘数） a2（乘数） b1（被乘数的指数） b2（乘数的指数） c1（被乘数的尾数） c2（乘数的尾数） ep（乘积的指数） mp（乘积的尾数） product（乘积） temp（暂存单元） 实验前要作好充分准备，读懂主程序，分析程序中的原始数据定标格式、浮点数的表示形式 和最终的定点数结果（可参考文献[2]）。然后通过实验验证自己的计算正确否。 2．在 CCS 下建立工程，进行汇编、连接和调试的步骤与实验一类同，在此不再赘述。 四、实验报告的要求 1．程序分析 分析程序的结构和功能，对每条指令进行注释，写出执行结果。 2．调试说明 总结上机调试步骤和调试情况，说明调试中遇到的问题是如何解决的。 3．总结定点数定标的方法，总结定点数规格化为浮点数及浮点数转换为定点数的方法。 4．总结实现浮点数乘法运算的方法。 实验五 汇编程序的优化 一、目的 1．进一步了解和掌握 DSP 汇编程序设计的基本结构和设计方法。 2．探讨 DSP 汇编程序设计的优化方法和编程技巧。 3．学习利用 CCS 提供的 Profile（剖析）工具检测程序执行效率的方法。 二、内容 1．利用指令的超标量操作能力 编写程序，比较两数X1和X2的大小。若两者相等，则将其值存入Y单元。否则将大者存入 Y单元。分别使用CMPR指令、SUB指令和CMPS指令编程，比较代码长度和执行时间。 2．使用延迟功能 计算y1= 16 1 ( ) ii i i uvw = ∑ × + ，分别使用BANZ（无延迟）和BANZD（有延迟）指令编程，比 较代码长度和执行时间。 3．重复机制和重复操作指令的应用
DSP本科实验教材 计算S一是40c,分别使用RPT指令和BANZ指令组成循环程序，比较代吗长度和执行时 i=l 间。 4.利用多总线结构和并行操作功能 计算y2[=g[]+h[),=1,2,3…20,分别使用双操作数寻址或并行操作指令编程，比较代码 长度和执行时间。 三、实验步骤 1.预习实验程序 实验五提供了三个有关程序：汇编主程序test5.asm、中断矢量处理程序vectors.asm及命令 文件test5.cmd(参见第三部分，实验五参考程序)。 (1)读懂主程序test5.asm,了解在汇编编程过程中，怎样使用恰当的寻址方式、编程技巧 和程序结构，特别是采用合理妥当的优化手段，去充分发挥DSP的多总线、流水线、循环重复 机制和超标量操作等结构特点，在缩短代码长度，提高执行速度，增大数据吞吐量以及提高CPU 的利用效率等方面优化程序的设计。 (2)在预习中，针对实验中的4个内容，先围绕下列4个表进行分析思考，然后通过实验 获得结果，并在实验报告中填写这4个表格。 针对内容1 表5-1三种方法编程的代码长度和执行时间 使用指令 代码长度（字） 执行时间(CPU时钟周期) CMPR SUB CMPS 针对内容2 表5-2两种方法编程的代码长度和执行时间 使用指令 代码长度（字） 执行时间(CPU时钟周期) BANZ(无延迟) BANZD(有延迟) 针对内容3 表5-3两种方法编程的代码长度和执行时间 使用指令 代码长度（字） 执行时间(CPU时钟周期) RPT BAnz 针对内容4 表5-4两种方法编程的代码长度和执行时间 使用方法 代码长度（字） 执行时间(CPU时钟周期) 双操作数寻址 并行指令 12

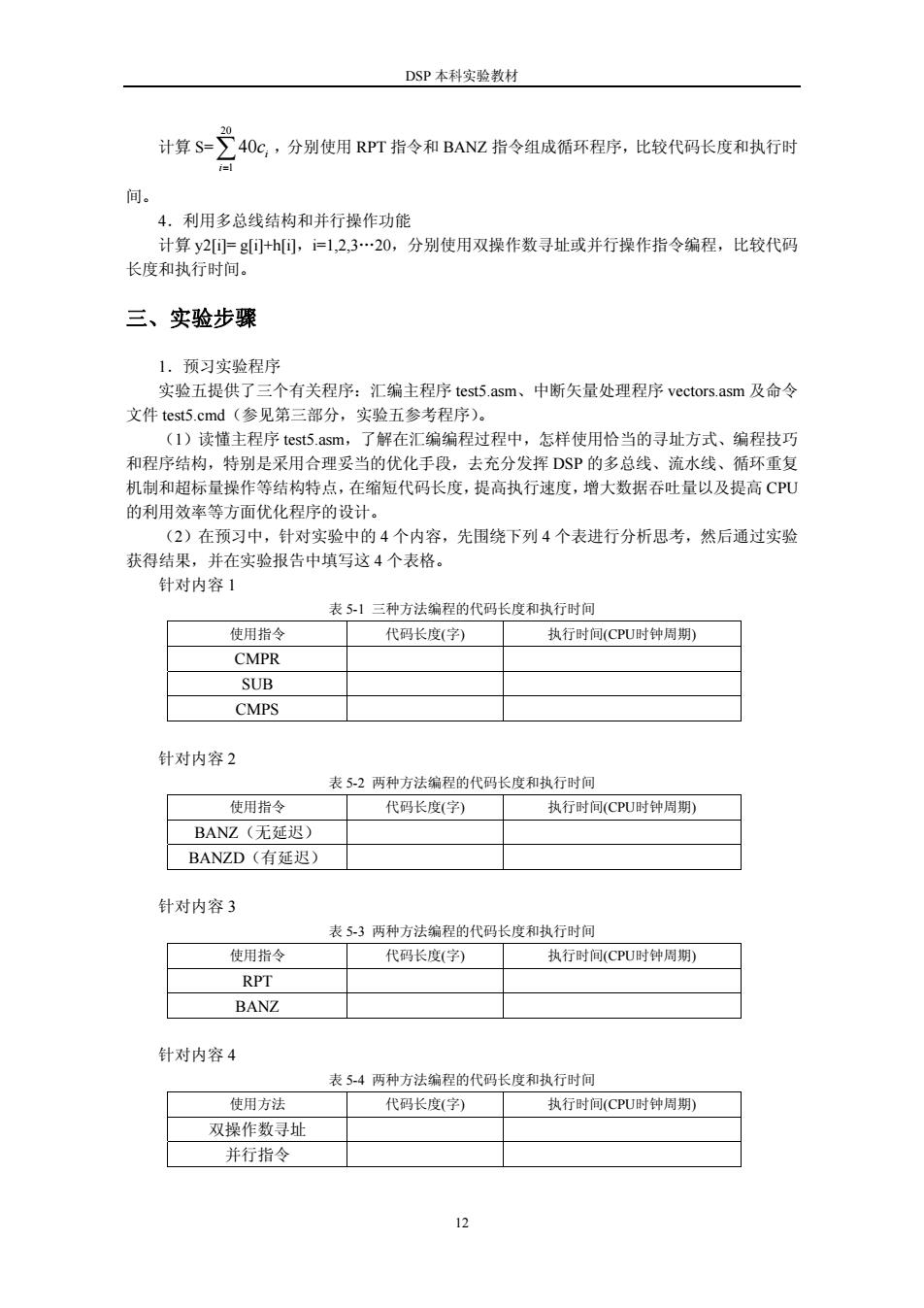

DSP 本科实验教材 12 计算 S= 20 1 40 i i c = ∑ ，分别使用 RPT 指令和 BANZ 指令组成循环程序，比较代码长度和执行时 间。 4．利用多总线结构和并行操作功能 计算 y2[i]= g[i]+h[i]，i=1,2,3…20，分别使用双操作数寻址或并行操作指令编程，比较代码 长度和执行时间。 三、实验步骤 1．预习实验程序 实验五提供了三个有关程序：汇编主程序 test5.asm、中断矢量处理程序 vectors.asm 及命令 文件 test5.cmd（参见第三部分，实验五参考程序）。 （1）读懂主程序 test5.asm，了解在汇编编程过程中，怎样使用恰当的寻址方式、编程技巧 和程序结构，特别是采用合理妥当的优化手段，去充分发挥 DSP 的多总线、流水线、循环重复 机制和超标量操作等结构特点，在缩短代码长度，提高执行速度，增大数据吞吐量以及提高 CPU 的利用效率等方面优化程序的设计。 （2）在预习中，针对实验中的 4 个内容，先围绕下列 4 个表进行分析思考，然后通过实验 获得结果，并在实验报告中填写这 4 个表格。 针对内容 1 表 5-1 三种方法编程的代码长度和执行时间 使用指令 代码长度(字) 执行时间(CPU时钟周期) CMPR SUB CMPS 针对内容 2 表 5-2 两种方法编程的代码长度和执行时间 使用指令 代码长度(字) 执行时间(CPU时钟周期) BANZ（无延迟） BANZD（有延迟） 针对内容 3 表 5-3 两种方法编程的代码长度和执行时间 使用指令 代码长度(字) 执行时间(CPU时钟周期) RPT BANZ 针对内容 4 表 5-4 两种方法编程的代码长度和执行时间 使用方法 代码长度(字) 执行时间(CPU时钟周期) 双操作数寻址 并行指令
DSP本科实验教材 (3)本实验针对4个内容开辟了不同的未初始化数据存储器空间，通过预习主程序 test5.asm,指出有关的汇编伪指令，对它们进行分析，并在实验报告中写出这4个实验内容所 涉及的未初始化数据存储器空间的分布情况。 2.在CCS下建立工程，进行汇编、连接和调试。 3.使用剖析时钟 要观察某段程序或者某个函数的执行时间是多少，可以在这段程序的开始和结束位置上设 置断点，然后使用CCS主菜单“Profile”下的剖析时钟统计出时钟周期数。操作的方法如下： (1)选择CCS主菜单“Profile'”下的“Enable Clock“命令，打开剖析时钟。 (2)选择主菜单“Profile”下的“Clock Setup”命令，打开时钟设置窗口，如图5-l所示。 在此窗口中设置剖析的相关属性。 在“Count'”下拉列表框中选择需要剖析的事件。一般选择“CPU Cycles'”,以统计代码执 行的时钟周期。另外，还可以选择其它选项，如统计程序运行中的中断、子程序的调用、程序 分支、返回及指令预取等信息。 在“Reset Option”拦中选择“Mamual”(手工复位)或者“Auto”(自动复位)。手工复位 是指在整个剖析过程中，剖析时钟的值不停的累加，除非主动手工复位清0。在自动复位方式 下，每次运行时遇到断点或单步停下，剖析时钟会自动清0。要注意的是：在自动复位方式下 得到的剖析时钟数据并不准确。一般采用手工复位。 在“Pipeline Adjustments”文本框中输入流水线校正值。 设置完成后键入“OK”,关闭时钟设置窗口。 Clock Setup ☒ C№mt:CPU Cyeles -Reset Option Manual Instruction Cycle 10 Pipeline Adjustments 0 CAuto Cancel Help 图5-1时钟设置窗口 (3)选择主菜单“Profile”下的“View Clock”命令，打开剖析时钟窗口，执行该段程序（已 设置了起始和结束的断点)之后，就会在剖析时钟窗口中显示出时钟的计数值，如图5-2所示。 用鼠标双击此计数值，可以将它复位为0。 Clock -711 图5-2剖析时钟窗口 4.观察代码长度 我们可以采用下列两种方法来观察代码长度： (I)选择CCS主菜单“View”下的“Mixed Source/ASM”,可以在CCS的编辑窗口中看 到程序的机器码，通过观察即可计算出一段程序的代码长度。 (2)根据命令文件(.cmd)对段的定位可以确定代码段.text所在的位置，选择CCS主菜 单“View”下的“Memory”命令，或者单击快捷键▣，打开Memory窗口设置，如图5-3所示。 6

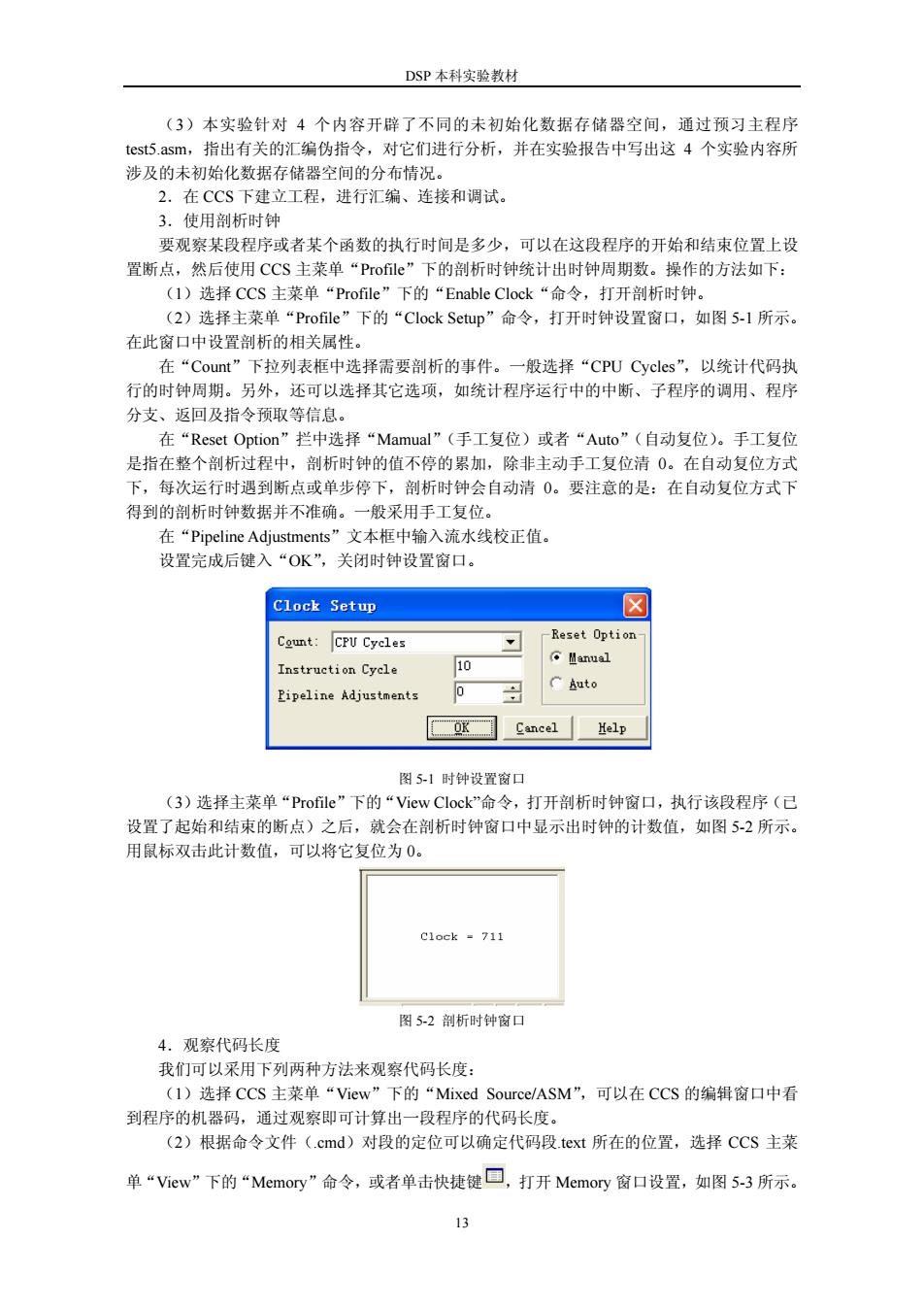

DSP 本科实验教材 13 （3）本实验针对 4 个内容开辟了不同的未初始化数据存储器空间，通过预习主程序 test5.asm，指出有关的汇编伪指令，对它们进行分析，并在实验报告中写出这 4 个实验内容所 涉及的未初始化数据存储器空间的分布情况。 2．在 CCS 下建立工程，进行汇编、连接和调试。 3．使用剖析时钟 要观察某段程序或者某个函数的执行时间是多少，可以在这段程序的开始和结束位置上设 置断点，然后使用 CCS 主菜单“Profile”下的剖析时钟统计出时钟周期数。操作的方法如下： （1）选择 CCS 主菜单“Profile”下的“Enable Clock“命令，打开剖析时钟。 （2）选择主菜单“Profile”下的“Clock Setup”命令，打开时钟设置窗口，如图 5-1 所示。 在此窗口中设置剖析的相关属性。 在“Count”下拉列表框中选择需要剖析的事件。一般选择“CPU Cycles”，以统计代码执 行的时钟周期。另外，还可以选择其它选项，如统计程序运行中的中断、子程序的调用、程序 分支、返回及指令预取等信息。 在“Reset Option”拦中选择“Mamual”（手工复位）或者“Auto”（自动复位）。手工复位 是指在整个剖析过程中，剖析时钟的值不停的累加，除非主动手工复位清 0。在自动复位方式 下，每次运行时遇到断点或单步停下，剖析时钟会自动清 0。要注意的是：在自动复位方式下 得到的剖析时钟数据并不准确。一般采用手工复位。 在“Pipeline Adjustments”文本框中输入流水线校正值。 设置完成后键入“OK”，关闭时钟设置窗口。 图 5-1 时钟设置窗口 （3）选择主菜单“Profile”下的“View Clock”命令，打开剖析时钟窗口，执行该段程序（已 设置了起始和结束的断点）之后，就会在剖析时钟窗口中显示出时钟的计数值，如图 5-2 所示。 用鼠标双击此计数值，可以将它复位为 0。 图 5-2 剖析时钟窗口 4．观察代码长度 我们可以采用下列两种方法来观察代码长度： （1）选择 CCS 主菜单“View”下的“Mixed Source/ASM”，可以在 CCS 的编辑窗口中看 到程序的机器码，通过观察即可计算出一段程序的代码长度。 （2）根据命令文件（.cmd）对段的定位可以确定代码段.text 所在的位置，选择 CCS 主菜 单“View”下的“Memory”命令，或者单击快捷键 ，打开 Memory 窗口设置，如图 5-3 所示
DSP本科实验教材 在“Page”拦中选择“Program”,在“Address”拦中输入地址，即可打开存储器显示窗口观察代 码的长度，如图5-4所示。 【enory Vindow0 ptions Titl Memory Address 5x0000E000 9-Value 0 Format Hex -C Style 厂Ise IEEE1oat Page: Progr am Enable Reference Buffe Start Dx000000 End 0x000000 Update Reference Buffer Automat OK Cancel Help 图5-3 Memory窗口设置 emory (Program:Hex -C Style) 日回☒ 0x00E000: c int0o 0x00E000: 0z77180x10100x77280x0000 0x00E004: PI 0x00E004: 0x77100x003A0x77130x015E0xF4AB0xF8200xE00F0xF2730xE0180xF495 0x00E00E: 0xF495 0x00E00F: dl 0x00E00F: 0xF5AB0xF8300xE0180x73130x00600xF2730xE01A0xF4950xF495 0x00E018: d2 0x00E018: 0x73100x0060 0x00E01A: P2 0x00E01A: 0xE83A0xF0100x015E0xF8430xE0250x76600x003A0xF2730xE0270xF495 0x00E024: 0xF495 0x00E025: d3 0x00E025: 0x76600x015E 0x00E027: P3 0x00E027: xF0620x003A0zF0000x015E0x8E60 0x00E02C: P4 0x00E02C: x77130x00610x77140x00710x77150x00810x77110x00910x77120x000F 0x00E036: 0x76810x0000 0x00E038: 1p 0x00E038: 0xA49A0x00950x00810x80810x6C8A0xE038 0x00E03E: P5 图5-4存储器窗口 四、实验报告的要求 1.程序分析 (1)分析主程序中4个汇编程序内容的优化方法，对有关指令进行注释，写出各个程序段 的执行结果。 (2)填写表5-1~表5-4的内容，分析和总结各种优化方法的特点。 (3)写出各个程序段的未初始化数据存储器空间的分布情况。 2.调试说明 总结上机调试步骤和调试情况，分析调试中遇到的问题是如何解决的。 14

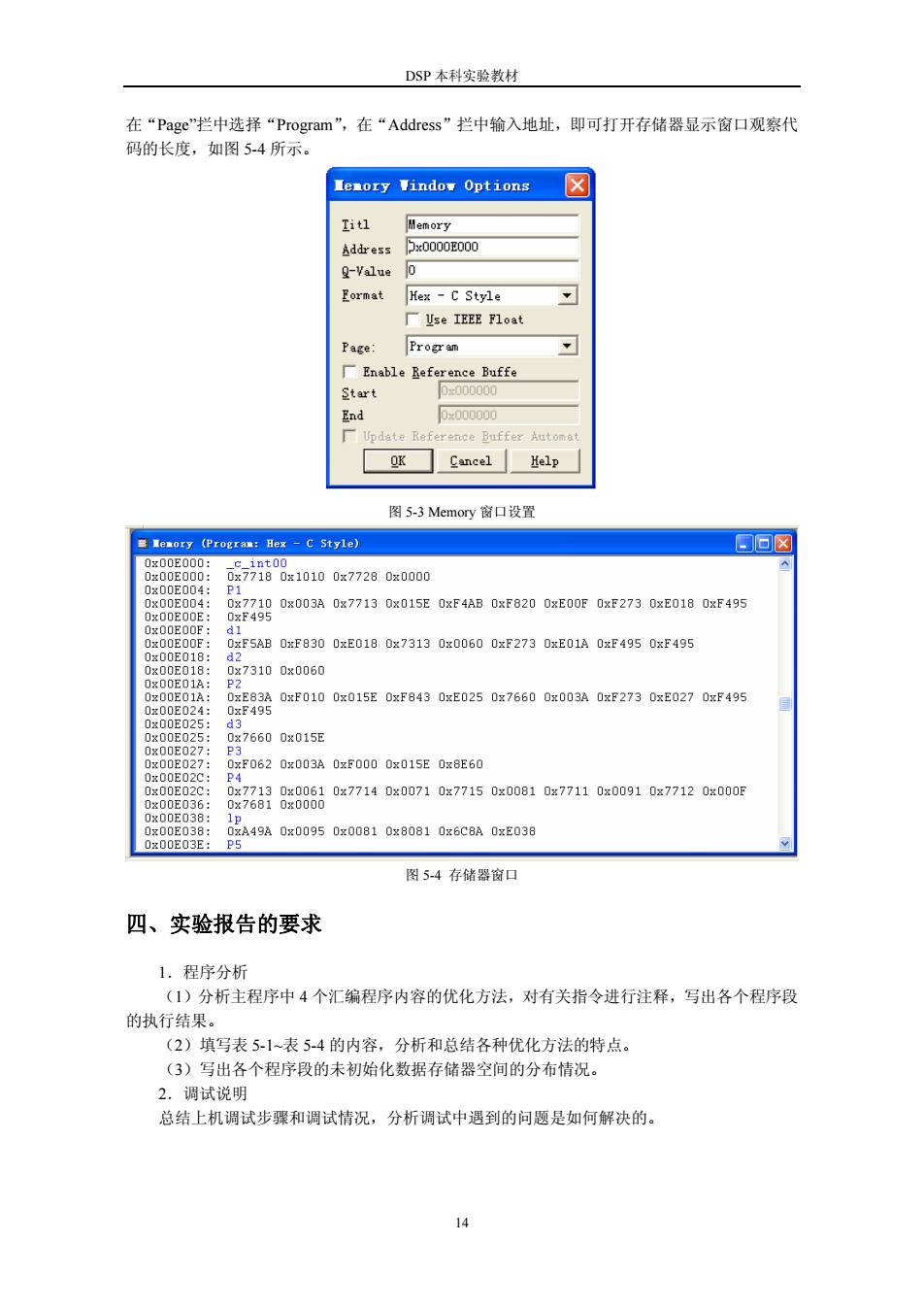

DSP 本科实验教材 14 在“Page”拦中选择“Program”，在“Address”拦中输入地址，即可打开存储器显示窗口观察代 码的长度，如图 5-4 所示。 图 5-3 Memory 窗口设置 图 5-4 存储器窗口 四、实验报告的要求 1．程序分析 （1）分析主程序中 4 个汇编程序内容的优化方法，对有关指令进行注释，写出各个程序段 的执行结果。 （2）填写表 5-1~表 5-4 的内容，分析和总结各种优化方法的特点。 （3）写出各个程序段的未初始化数据存储器空间的分布情况。 2．调试说明 总结上机调试步骤和调试情况，分析调试中遇到的问题是如何解决的
