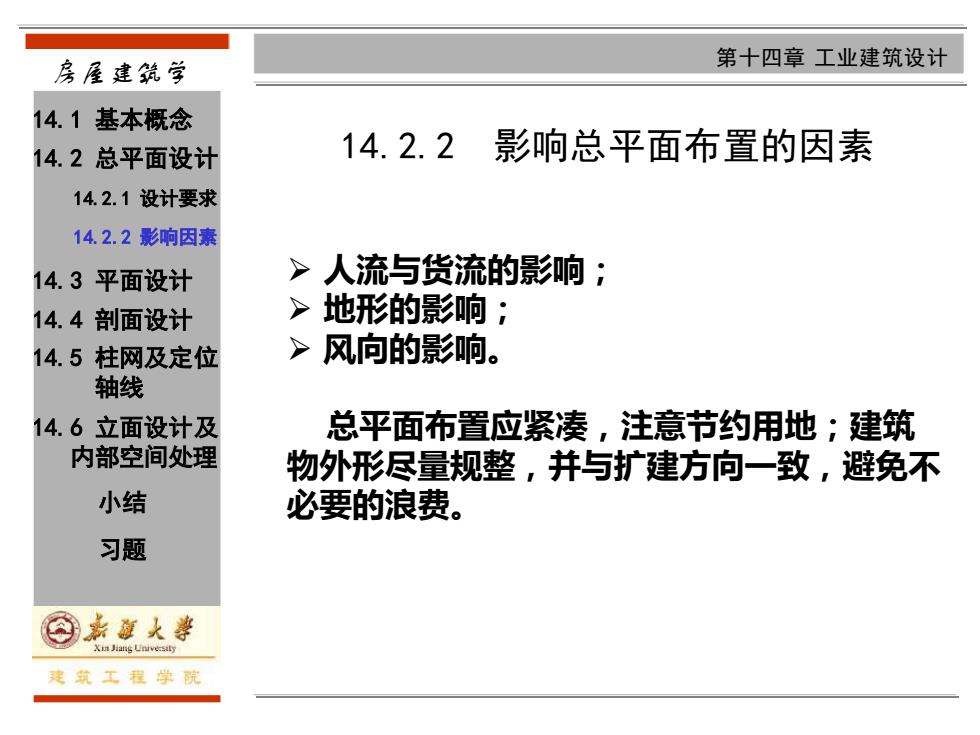

房屋建筑学 第十四章工业建筑设计 14.1基本概念 14.2总平面设计 14.2.2 影响总平面布置的因素 14.2.1设计要求 14.2.2影响因素 14.3平面设计 >人流与货流的影响； 14.4剖面设计 > 地形的影响； 14.5柱网及定位 >风向的影响。 轴线 14.6立面设计及 总平面布置应紧凑，注意节约用地；建筑 内部空间处理 物外形尽量规整，并与扩建方向一致，避免不 小结 必要的浪费。 习题 ⊙嘉章火￥ 残筑工程学院
房屋建筑学 16 第十四章 工业建筑设计 14.2.2 影响总平面布置的因素 ➢ 人流与货流的影响； ➢ 地形的影响； ➢ 风向的影响。 总平面布置应紧凑，注意节约用地；建筑 物外形尽量规整，并与扩建方向一致，避免不 必要的浪费。 14.2.1 设计要求 14.2.2 影响因素 14.2 总平面设计 14.1 基本概念 14.3 平面设计 14.4 剖面设计 14.5 柱网及定位 轴线 14.6 立面设计及 内部空间处理 小结 习题
房屋建筑学 第十四章工业建筑设计 14.1基本概念 14.2总平面设计 影响总平面布置的因素 14.2.1设计要求 14.2.2影响因素 14.3平面设计 14.4剖面设计 14.5柱网及定位 轴线 355 353 14.6立面设计及 52 内部空间处理 352 小结 习题 平面与地形相适应 厂房方位与风向 ⊙嘉海大孝 Xin Jiang Univessily 观筑工程学院
房屋建筑学 17 第十四章 工业建筑设计 影响总平面布置的因素 平面与地形相适应 厂房方位与风向 14.2.1 设计要求 14.2.2 影响因素 14.2 总平面设计 14.1 基本概念 14.3 平面设计 14.4 剖面设计 14.5 柱网及定位 轴线 14.6 立面设计及 内部空间处理 小结 习题
房屋建筑学 第十四章工业建筑设计 14.1基本概念 14.2总平面设计 14.3平面设计 14.3.1与生产工艺 的关系 14.3.2平面形式及 特点 14.3.3柱网的选择 14.3.4厂房通道及 有害工段的布置 14.3.5生活间 14.3单层厂房平面设计 14.4剖面设计 14.5柱网及定位 轴线 14.6立面设计及 内部空间处理 小结 习题 ⊙嘉章大￥ Xin Jiang Unive-sily 残筑工程学院
房屋建筑学 18 第十四章 工业建筑设计 14.3 单层厂房平面设计 14.2 总平面设计 14.3 平面设计 14.4 剖面设计 14.5 柱网及定位 轴线 14.6 立面设计及 内部空间处理 14.1 基本概念 小结 习题 14.3.1 与生产工艺 的关系 14.3.2 平面形式及 特点 14.3.3 柱网的选择 14.3.4 厂房通道及 有害工段的布置 14.3.5 生活间
房屋建筑学 第十四章工业建筑设计 14.1基本概念 14.2总平面设计 14.3.1平面设计与生产工艺的关系 14.3平面设计 14.3.1与生产工艺 的关系 14.3.2平面形式及 特点 14.3.3柱网的选择 生产工艺是工业建筑设计的重要依据之一。 14.3.4厂房通道及 有害工段的布置 14.3.5生活间 14.4剖面设计 生产工艺平面包含工艺流程的组织、起重运输 14.5柱网及定位 设备的选择和布置、工段的划分，生产工艺、对 轴线 厂房的建筑设计的要求有通风、采光、防震、防 14.6立面设计及 尘、防辐射等。 内部空间处理 小结 习题 ⊙嘉章大学 Xin Jiang时veas 观筑工程学院
房屋建筑学 19 第十四章 工业建筑设计 14.3.1 平面设计与生产工艺的关系 生产工艺是工业建筑设计的重要依据之一。 生产工艺平面包含工艺流程的组织、起重运输 设备的选择和布置、工段的划分，生产工艺、对 厂房的建筑设计的要求有通风、采光、防震、防 尘、防辐射等。 14.2 总平面设计 14.3 平面设计 14.4 剖面设计 14.5 柱网及定位 轴线 14.6 立面设计及 内部空间处理 14.1 基本概念 小结 习题 14.3.1 与生产工艺 的关系 14.3.2 平面形式及 特点 14.3.3 柱网的选择 14.3.4 厂房通道及 有害工段的布置 14.3.5 生活间

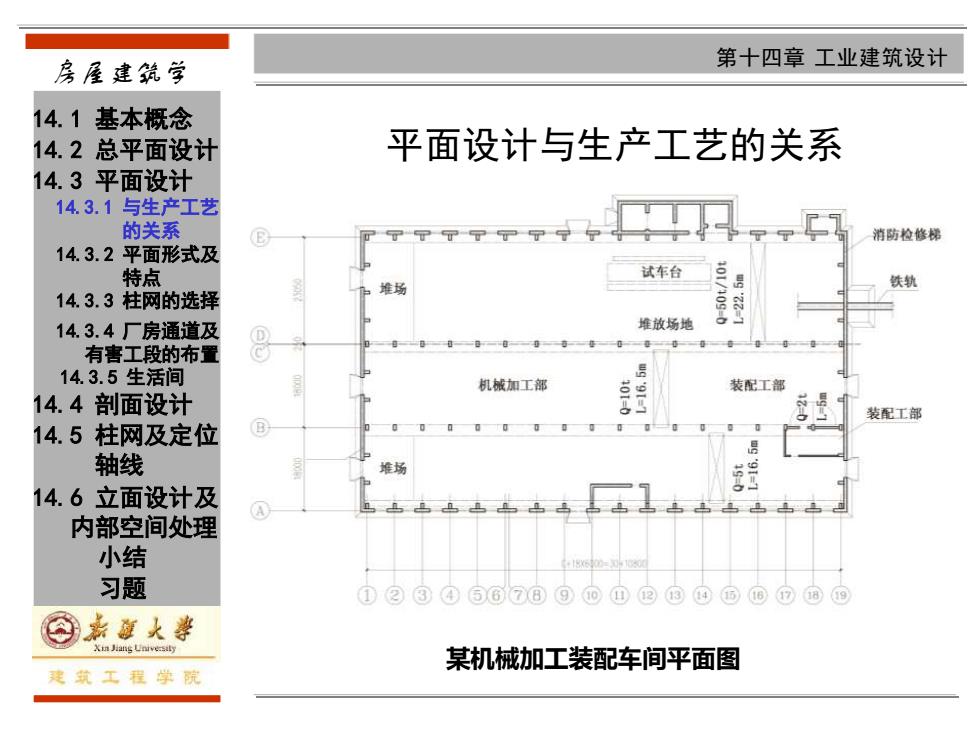

房屋建筑学 第十四章工业建筑设计 14.1基本概念 14.2总平面设计 平面设计与生产工艺的关系 14.3平面设计 14.3.1与生产工艺 的关系 消防检修梯 14.3.2平面形式及 特点 试车台 堆场 铁轨 14.3.3柱网的选择 14.3.4厂房通道及 堆放场地 D 有害工段的布置 14.3.5生活间 机械加工部 装配工部 14.4剖面设计 装配工部 14.5柱网及定位 B 轴线 14.6立面设计及 A 内部空间处理 小结 习题 ①②③④⑤6⑦⑧⑨而①②3@⑥⑥0©© ⊙嘉章大学 某机械加工装配车间平面图 瑰筑工程学院
房屋建筑学 20 第十四章 工业建筑设计 平面设计与生产工艺的关系 某机械加工装配车间平面图 14.2 总平面设计 14.3 平面设计 14.4 剖面设计 14.5 柱网及定位 轴线 14.6 立面设计及 内部空间处理 14.1 基本概念 小结 习题 14.3.1 与生产工艺 的关系 14.3.2 平面形式及 特点 14.3.3 柱网的选择 14.3.4 厂房通道及 有害工段的布置 14.3.5 生活间
