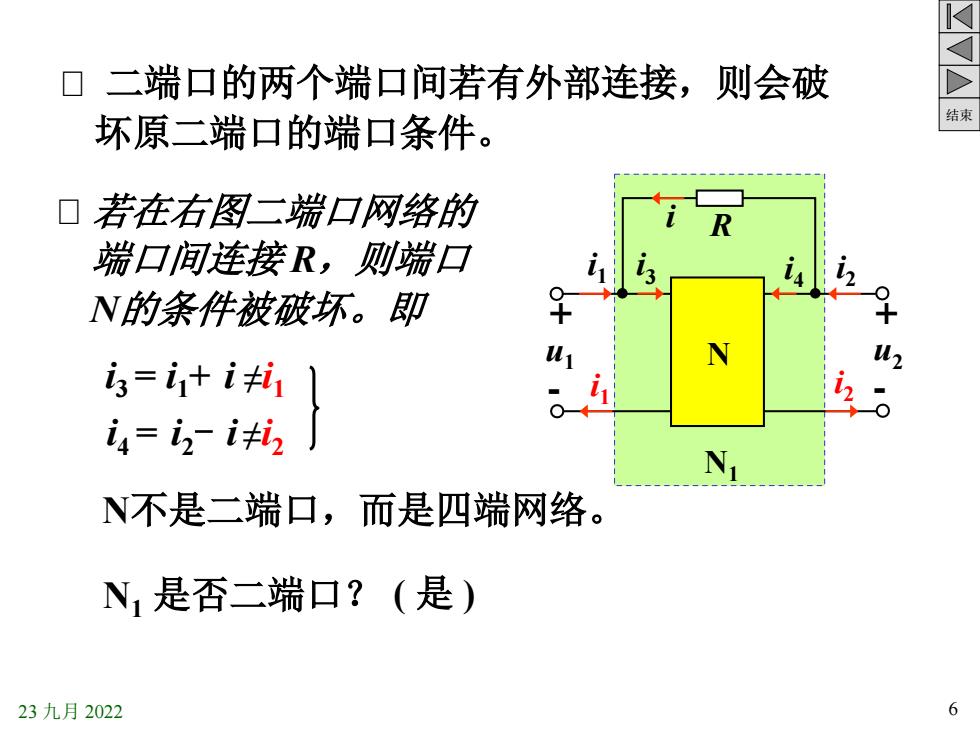

结束 23 九月 2022 6 N1 二端口的两个端口间若有外部连接，则会破 坏原二端口的端口条件。 + - u1 i 1 i 1 + - u2 i 2 i 2 N i R i 3 i 4 i 3 = i 1+ i ≠i 1 N不是二端口，而是四端网络。 N1 是否二端口？ 若在右图二端口网络的 端口间连接 R，则端口 N的条件被破坏。即 i 4 = i 2- i ≠i 2 ( 是 )
K3.研究二端口网络的意义结束①应用广，其分析方法易推广应用于n端口网络：②大网络可以分割成许多子网络(二端口)进行分析使分析简化；③当仅研究端口的电压电流特性时，可以用二端口网络的电路模型进行研究4.分析方法①分析前提：讨论初始条件为零的线性无源二端口网络；②找出两个端口的电压、电流关系的独立网络方程，这些方程通过一些参数来表示23九月2022

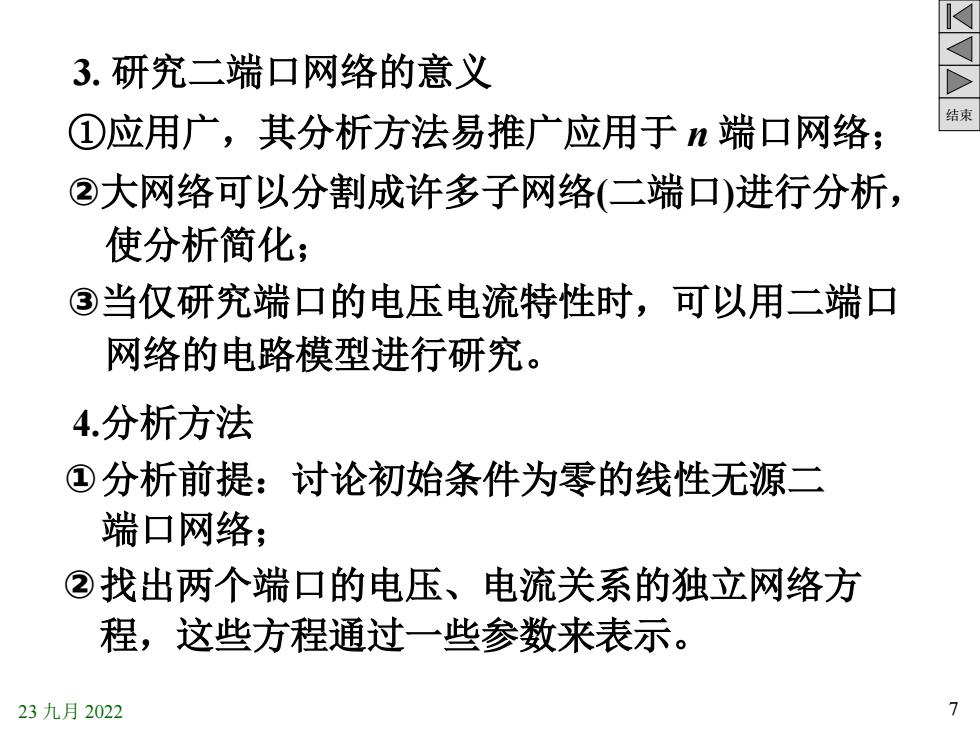

结束 23 九月 2022 7 3. 研究二端口网络的意义 ①应用广，其分析方法易推广应用于 n 端口网络； ②大网络可以分割成许多子网络(二端口)进行分析， 使分析简化； ③当仅研究端口的电压电流特性时，可以用二端口 网络的电路模型进行研究。 4.分析方法 ①分析前提：讨论初始条件为零的线性无源二 端口网络； ②找出两个端口的电压、电流关系的独立网络方 程，这些方程通过一些参数来表示
816-2 二端口的方程和参数结束口约定：OO福+线性D讨论范围是线性R、L、C、Mu,RLCMu与线性受控源，不含独立源。受控源②端口电压电流参考方向如图。 注意：端口物理量4个—i、iz、ui、u2口端口电压电流有六种不同的方程来表示即可用六套参数描述二端口网络。uUUu22823九月2022

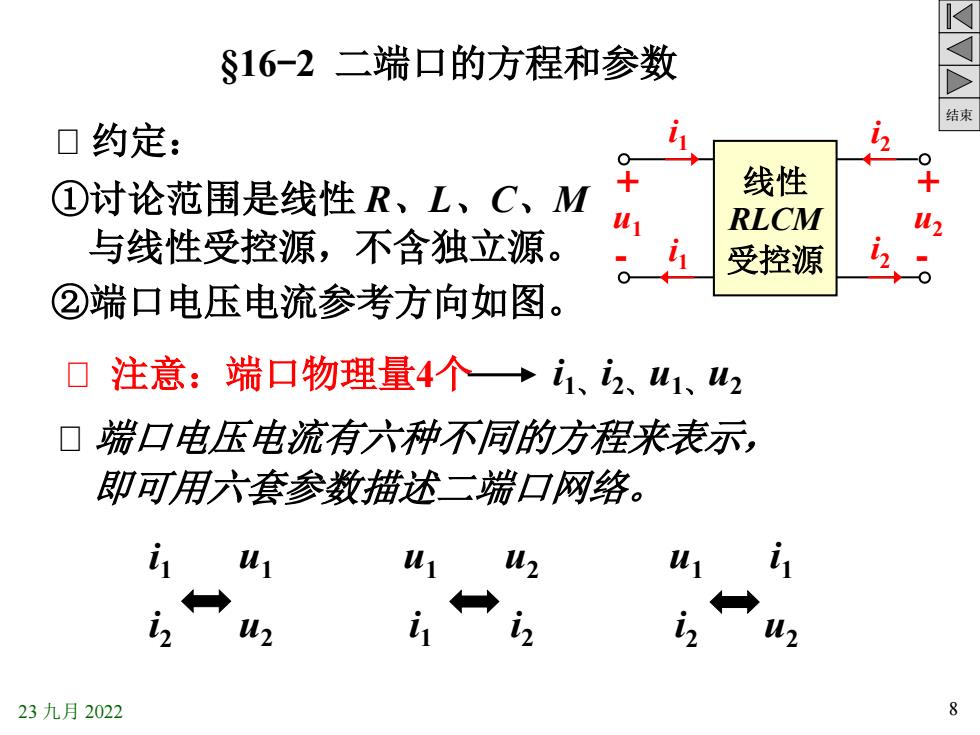

结束 23 九月 2022 8 §16-2 二端口的方程和参数 ①讨论范围是线性 R、L、C、M 与线性受控源，不含独立源。 ②端口电压电流参考方向如图。 约定： + - u1 i 1 i 1 + - u2 i 2 i 2 线性 RLCM 受控源 注意：端口物理量4个 i 1、 i 2、 u1、 u2 端口电压电流有六种不同的方程来表示， 即可用六套参数描述二端口网络。 i 1 i 2 u1 u2 u1 i 1 u2 i 2 u1 i 2 i 1 u2
K1.Y(导纳)参数及方程i, = Yu,+ YiuD结束(1) Y参数方程i,=Y2,+Y2i,1写成矩阵形式：线性u,CRLCM[]受控源i-口采用相量形式(正弦稳Y1 Yi2Y参数态。将两个端口各施[m=?矩阵。[ Y21 Y22]加一电压源，则端口电流可视为电压源单注意：Y参数值由内口独作用时产生的电流部元件参数及连接关之和（叠加原理。系决定。923九月2022

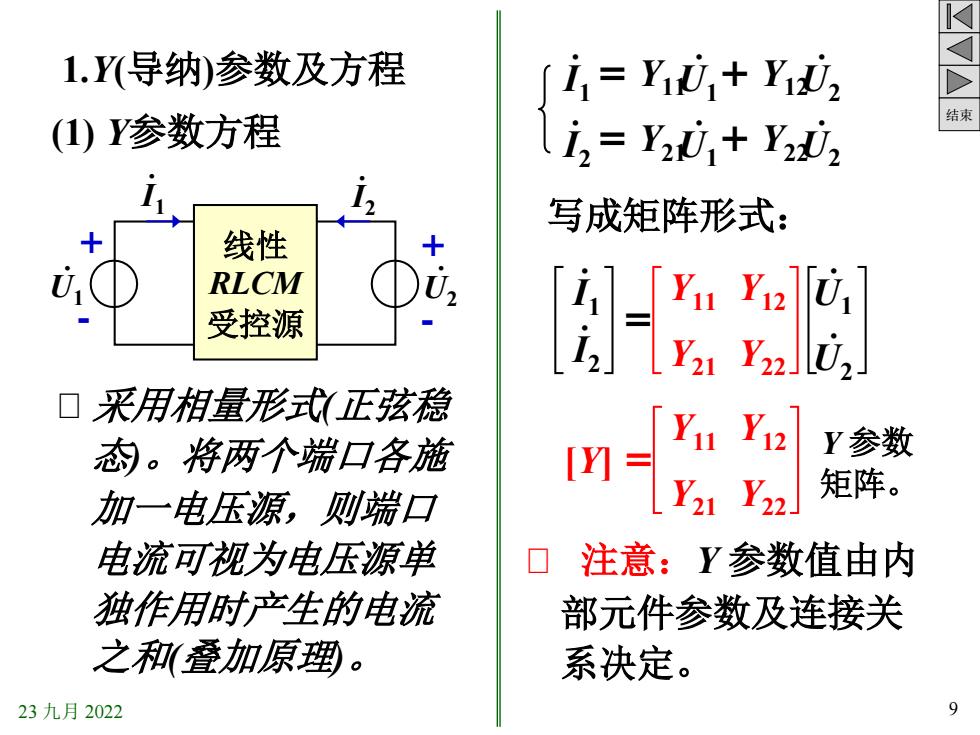

结束 23 九月 2022 9 1.Y(导纳)参数及方程 . I1 = Y11 . U1+ Y12 . U2 . I2 = Y21 . U1+ Y22 . U2 (1) Y参数方程 采用相量形式(正弦稳 态)。将两个端口各施 加一电压源，则端口 电流可视为电压源单 独作用时产生的电流 之和(叠加原理)。 . I1 + - + - 线性 RLCM 受控源 . U1 . I2 . U2 写成矩阵形式： . I1 . I2 = Y11 Y12 Y21 Y22 . U1 . U2 [Y] = Y11 Y12 Y21 Y22 注意：Y 参数值由内 部元件参数及连接关 系决定。 Y 参数 矩阵
K(2)Y参数的物理意义及计算和测定Di2结束短路法口+X线性1URLCMDUYi1=输入导纳;受控源UU,=051.+线性Ya"i.转移导纳;URLCMU,=0受控源-1转移导纳;42U,=0线性·2RLCMUY22输入导纳。受控源0,U,=0Y口短路导纳参数1023九月2022

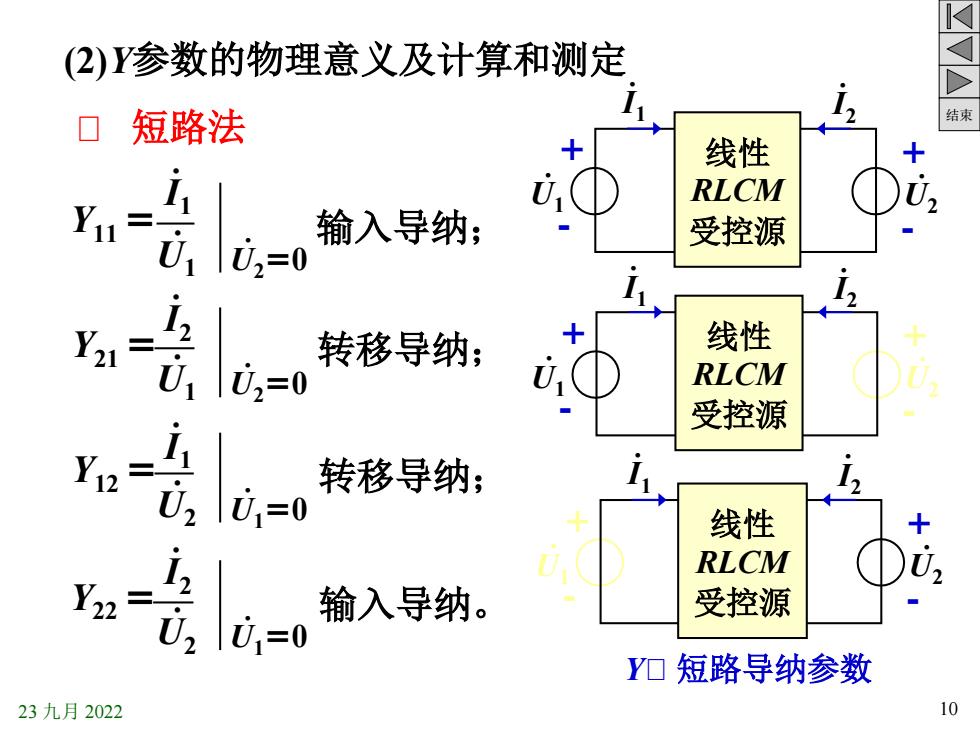

结束 23 九月 2022 10 (2)Y参数的物理意义及计算和测定 Y11 = . I1 . U1 . U2=0 Y21 = . I2 . U1 . U2=0 Y12 = . I1 . U2 . U1=0 Y22 = . I2 . U2 . U1=0 输入导纳； 转移导纳； 短路法 转移导纳； . I1 + - + - 线性 RLCM 受控源 . U1 . I2 . U2 输入导纳。 . I1 . I2 + - + - 线性 RLCM 受控源 . U1 . U2 . I1 + - + - 线性 RLCM 受控源 . U1 . I2 . U2 Y 短路导纳参数
