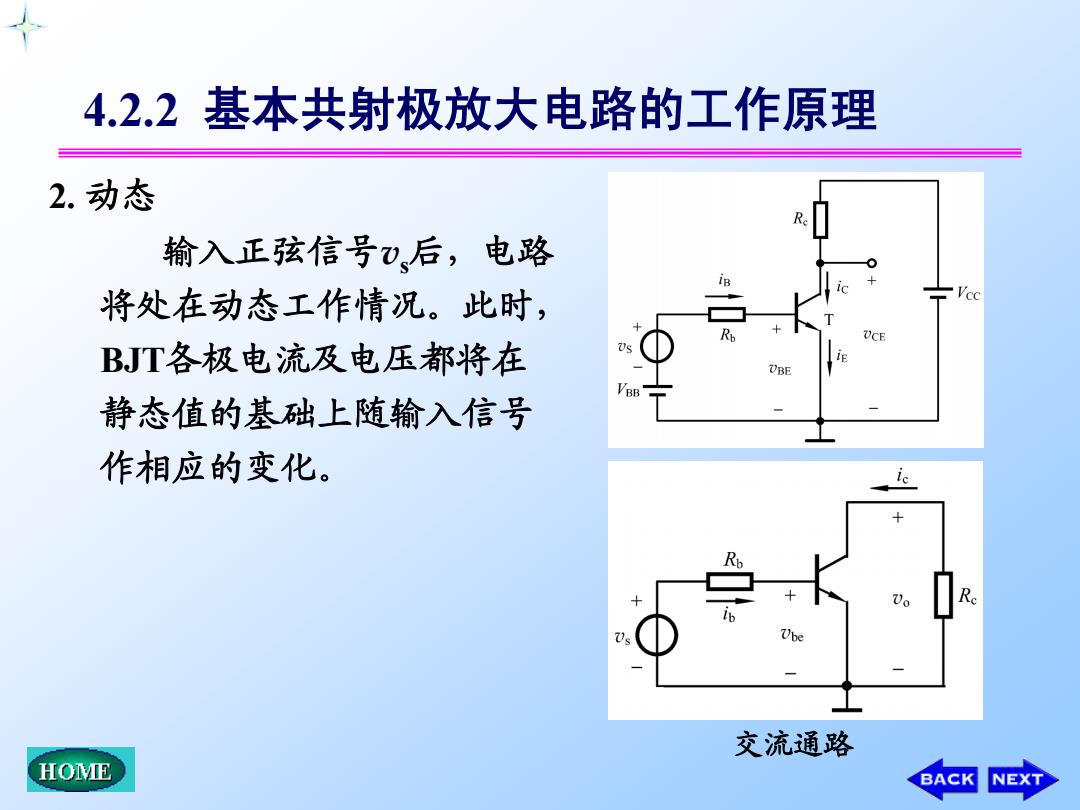

4.2.2基本共射极放大电路的工作原理 2.动态 输入正弦信号)后，电路 将处在动态工作情况。此时， UCE BJT各极电流及电压都将在 静态值的基础上随输入信号 作相应的变化。 交流通路 HOME BACK NEXT
4.2.2 基本共射极放大电路的工作原理 2. 动态 输入正弦信号vs后，电路 将处在动态工作情况。此时， BJT各极电流及电压都将在 静态值的基础上随输入信号 作相应的变化。 交流通路

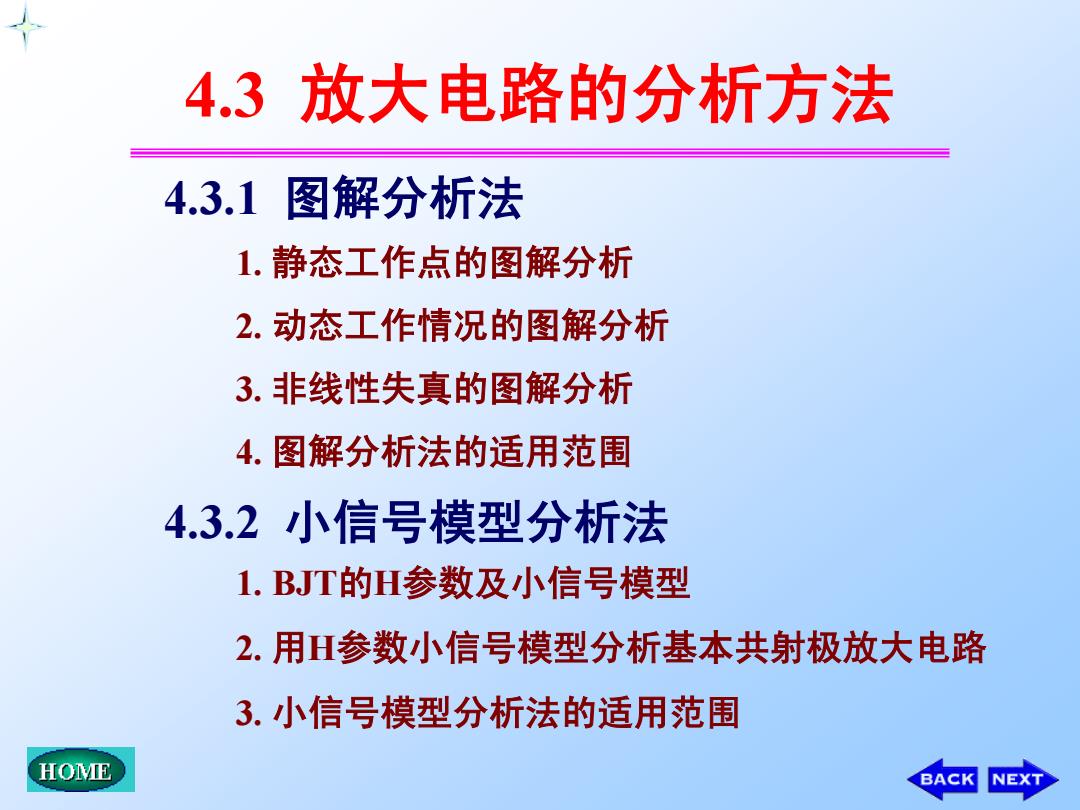

4.3放大电路的分析方法 4.3.1图解分析法 1.静态工作点的图解分析 2.动态工作情况的图解分析 3.非线性失真的图解分析 4.图解分析法的适用范围 4.3.2小信号模型分析法 1.BJT的H参数及小信号模型 2.用H参数小信号模型分析基本共射极放大电路 3.小信号模型分析法的适用范围 HOME BACK NEXT
4.3 放大电路的分析方法 4.3.1 图解分析法 4.3.2 小信号模型分析法 1. 静态工作点的图解分析 2. 动态工作情况的图解分析 3. 非线性失真的图解分析 4. 图解分析法的适用范围 1. BJT的H参数及小信号模型 2. 用H参数小信号模型分析基本共射极放大电路 3. 小信号模型分析法的适用范围

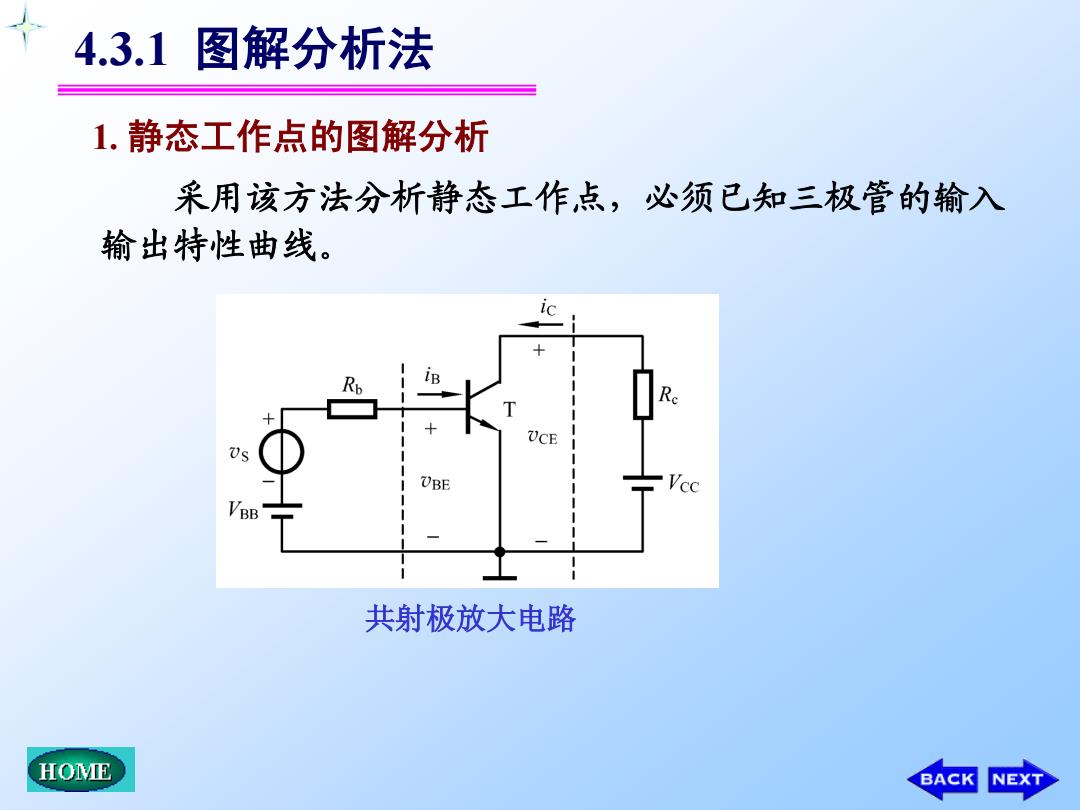

4.3.1 图解分析法 1.静态工作点的图解分析 采用该方法分析静态工作，点，必须已知三极管的输入 输出特性曲线。 UCE Us UBE 共射极放大电路 HOME BACK NEXT
4.3.1 图解分析法 1. 静态工作点的图解分析 采用该方法分析静态工作点，必须已知三极管的输入 输出特性曲线。 共射极放大电路

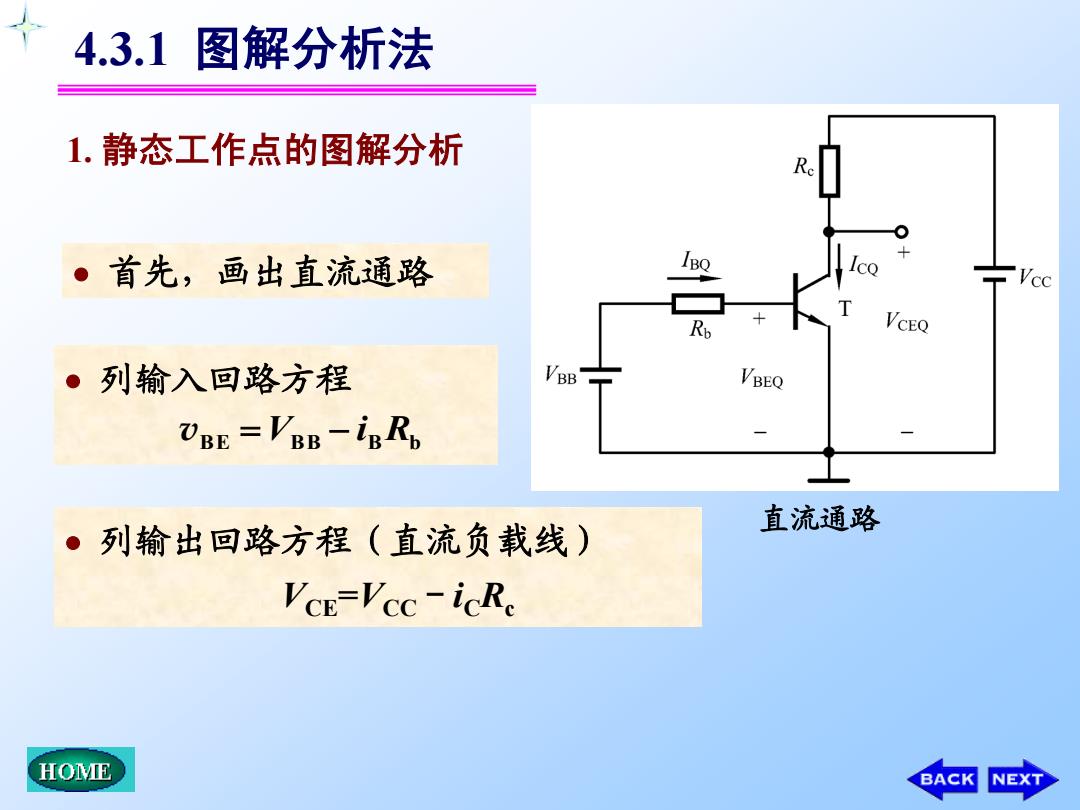

4.3.1 图解分析法 1.静态工作点的图解分析 R ●首先，画出直流通路 Vcc VCEQ 列输入回路方程 VBB" VBEQ UBE =VBB-iB RD 直流通路 ●列输出回路方程（直流负载线） Vce=Vcc-icR。 HOME BACK NEXT
4.3.1 图解分析法 1. 静态工作点的图解分析 列输入回路方程 列输出回路方程（直流负载线） VCE =VCC－iCRc 首先，画出直流通路 直流通路 B E B B B Rb v V i

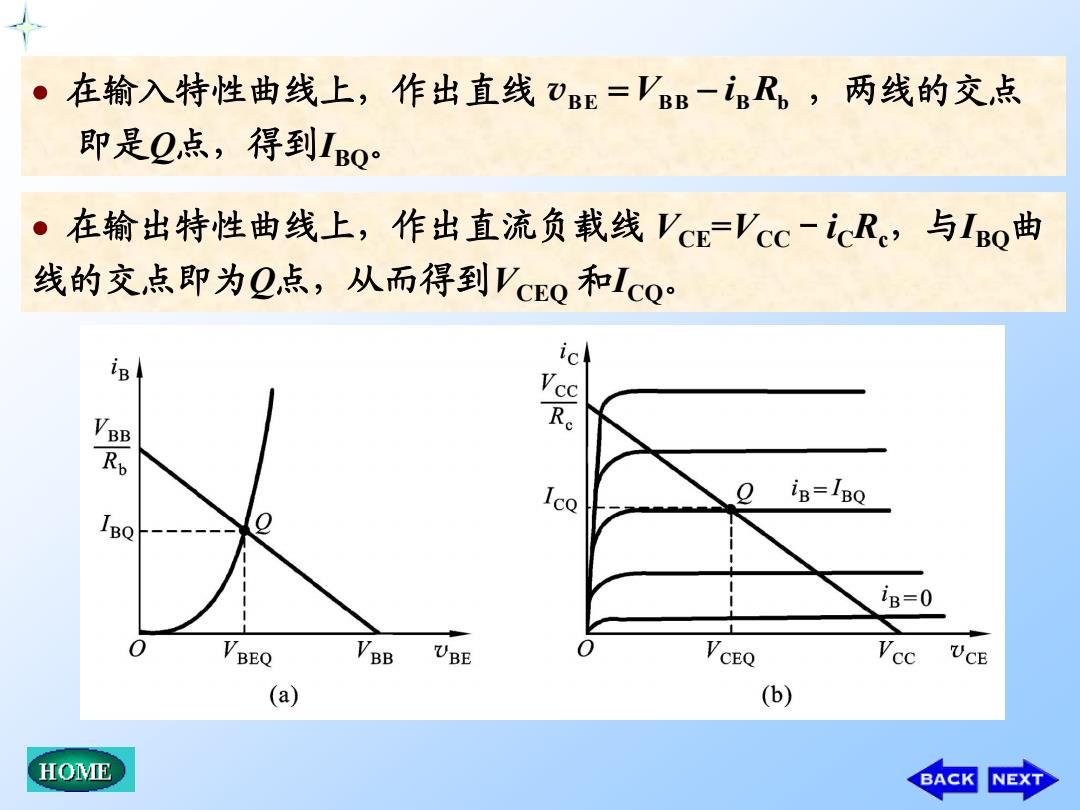

在输入特性曲线上，作出直线VBE=VB一iBR,，两线的交点 即是Q,点，得到IBQ 在输出特性曲线上，作出直流负载线Vce=Vcc-iR,与Io曲 线的交点即为2，点，从而得到Vco和lco ich R IcQ iB=I8Q g=0 VBEQ VBB UBE VCEQ Vcc UCE (a) (b) HOME BACK NEXT
在输出特性曲线上，作出直流负载线 VCE =VCC－iCRc，与IBQ曲 线的交点即为Q点，从而得到VCEQ 和ICQ。 在输入特性曲线上，作出直线 ，两线的交点 即是Q点，得到IBQ。 B E B B B Rb v V i
