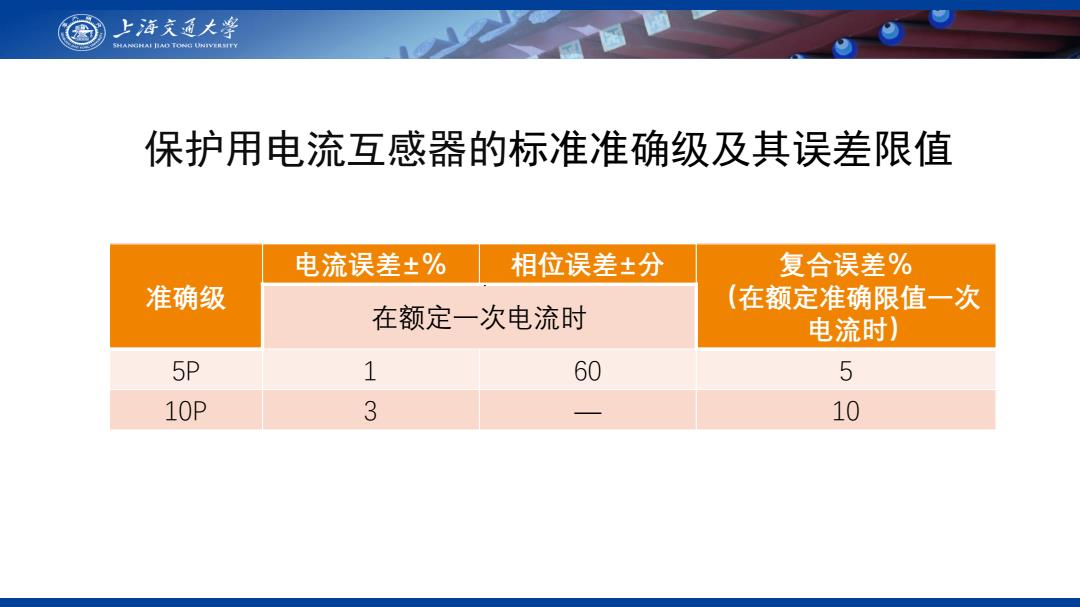

上海克通大学 SHANGHAI IIAD TONG UNIVERSITY 保护用电流互感器的标准准确级及其误差限值 电流误差±% 相位误差±分 复合误差% 准确级 (在额定准确限值一次 在额定一次电流时 电流时) 5P 1 60 5 10P 3 10
Page . 准确级 电流误差±％ 相位误差±分 复合误差％ （在额定准确限值一次 在额定一次电流时 电流时） 5P 1 60 5 10P 3 — 10 保护用电流互感器的标准准确级及其误差限值

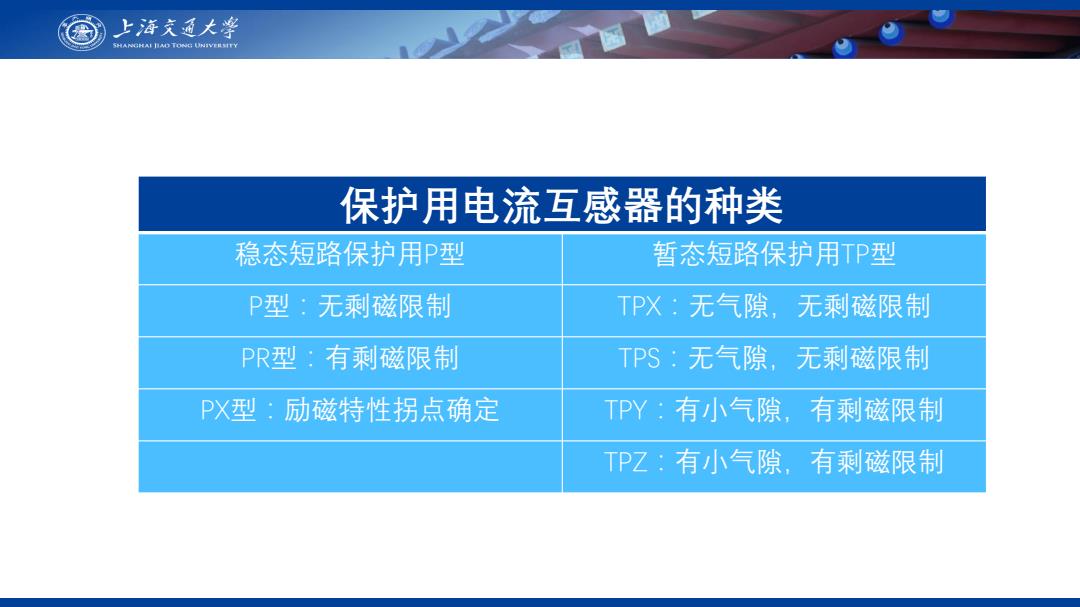

上海文通大 SHANGHAI IIAD TONG UNIVERSITY 保护用电流互感器的种类 稳态短路保护用P型 暂态短路保护用TP型 P型：无剩磁限制 TPX:无气隙，无剩磁限制 PR型：有剩磁限制 TPS:无气隙，无剩磁限制 PX型：励磁特性拐点确定 TPY:有小气隙，有剩磁限制 TPZ:有小气隙，有剩磁限制
Page . 保护用电流互感器的种类 稳态短路保护用P型 暂态短路保护用TP型 P型：无剩磁限制 TPX：无气隙，无剩磁限制 PR型：有剩磁限制 TPS：无气隙，无剩磁限制 PX型：励磁特性拐点确定 TPY：有小气隙，有剩磁限制 TPZ：有小气隙，有剩磁限制

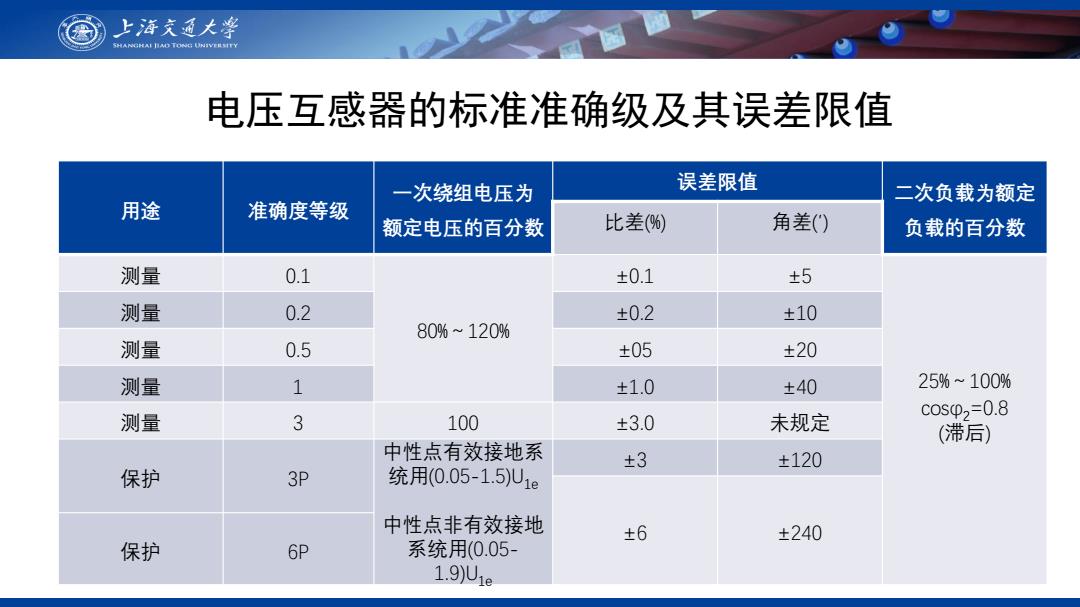

上海文通大学 SHANGHAI IIAD TONG UNIVERSITY 电压互感器的标准准确级及其误差限值 次绕组电压为 误差限值 二次负载为额定 用途 准确度等级 额定电压的百分数 比差(%) 角差() 负载的百分数 测量 01 ±0.1 ±5 测量 0.2 ±0.2 ±10 80%~120% 测量 0.5 ±05 ±20 测量 1 ±1.0 ±40 25%~100% 测量 3 100 cos02=0.8 ±3.0 未规定 (滞后) 中性点有效接地系 ±3 ±120 保护 3P 统用0.05-1.5)U1e 中性点非有效接地 ±6 ±240 保护 6P 系统用(0.05- 1.9U1e
Page . 用途 准确度等级 一次绕组电压为 额定电压的百分数 误差限值 二次负载为额定 比差(%) 角差(′) 负载的百分数 测量 0.1 80%～120% ±0.1 ±5 25%～100% cosφ2=0.8 (滞后) 测量 0.2 ±0.2 ±10 测量 0.5 ±05 ±20 测量 1 ±1.0 ±40 测量 3 100 ±3.0 未规定 保护 3P 中性点有效接地系 统用(0.05-1.5)U1e 中性点非有效接地 系统用(0.05- 1.9)U1e ±3 ±120 ±6 ±240 保护 6P 电压互感器的标准准确级及其误差限值

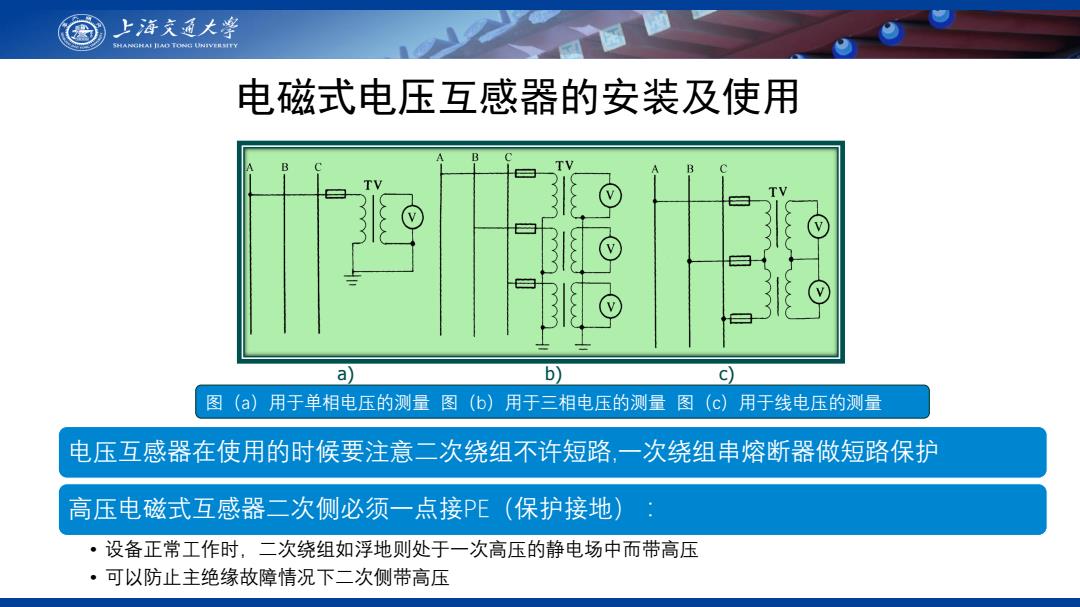

上游充通大￥ SHANGHAI IIAD TONG UNIVERSITY 电磁式电压互感器的安装及使用 a) b) c) 图(a)用于单相电压的测量图(b)用于三相电压的测量图(c) 用于线电压的测量 电压互感器在使用的时候要注意二次绕组不许短路，一次绕组串熔断器做短路保护 高压电磁式互感器二次侧必须一点接PE(保护接地) 设备正常工作时，二次绕组如浮地则处于一次高压的静电场中而带高压 ·可以防止主绝缘故障情况下二次侧带高压
Page . 电压互感器在使用的时候要注意二次绕组不许短路,一次绕组串熔断器做短路保护 高压电磁式互感器二次侧必须一点接PE（保护接地）： • 设备正常工作时，二次绕组如浮地则处于一次高压的静电场中而带高压 • 可以防止主绝缘故障情况下二次侧带高压 图（a）用于单相电压的测量 图（b）用于三相电压的测量 图（c）用于线电压的测量 a) b) c) 电磁式电压互感器的安装及使用

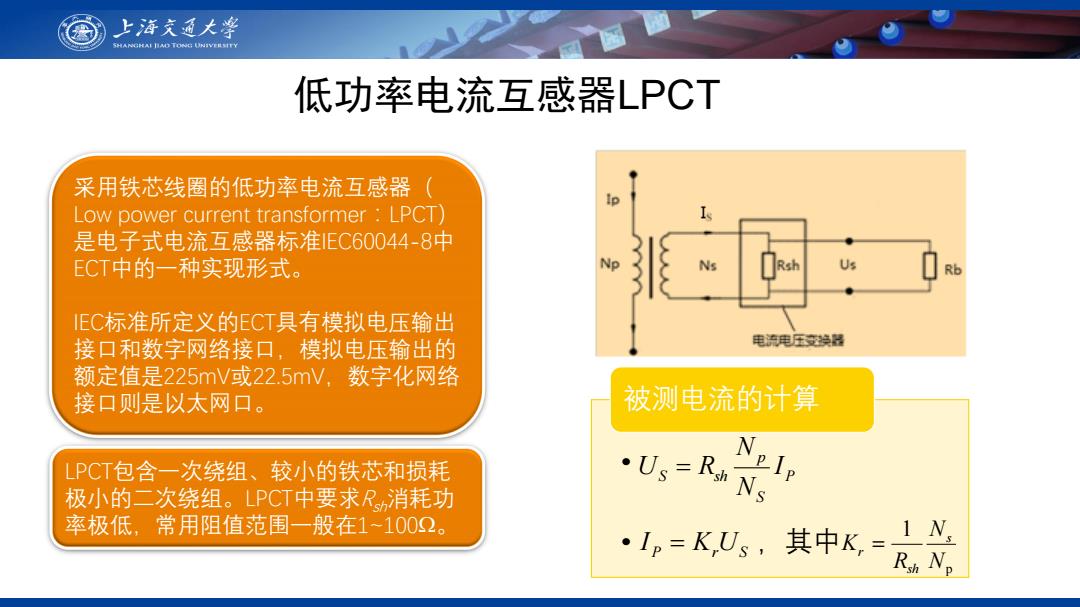

上游文通大学 SHANGHAI IIAD TONG UNIVERSITY 低功率电流互感器LPCT 采用铁芯线圈的低功率电流互感器( Low power current transformer LPCT) 是电子式电流互感器标准IEC60044-8中 ECT中的一种实现形式。 Rb IEC标准所定义的ECT具有模拟电压输出 接口和数字网络接口，模拟电压输出的 电流电班变换器 额定值是225mV或22.5mV,数字化网络 接口则是以太网口。 被测电流的计算 LPCT包含一次绕组、较小的铁芯和损耗 极小的二次绕组。LPCT中要求R消耗功 .Us=Ra Ns 率极低，常用阻值范围一般在1~100①。 1,=K,U,其中K=1N Ryn Np
Page . 采用铁芯线圈的低功率电流互感器（ Low power current transformer：LPCT） 是电子式电流互感器标准IEC60044-8中 ECT中的一种实现形式。 IEC标准所定义的ECT具有模拟电压输出 接口和数字网络接口，模拟电压输出的 额定值是225mV或22.5mV，数字化网络 接口则是以太网口。 • • ，其中 被测电流的计算 P S p S sh I N N U R P Kr US I p 1 N N R K s sh r LPCT包含一次绕组、较小的铁芯和损耗 极小的二次绕组。LPCT中要求Rsh消耗功 率极低，常用阻值范围一般在1~100。 低功率电流互感器LPCT
