上海交通大￥ SHANGHAI IIAD TONC UNIVERSITY 改善电磁式电流互感器暂态特性 避免电流互感器出现饱和 改变运行方式、增加串联电抗器来限制短路电流的幅值 设计合适的电流互感器结构和参数 充分考虑可能出现的最大短路电流幅值、互感器的负载大 小以及饱和倍数
Page . 避免电流互感器出现饱和 改变运行方式、增加串联电抗器来限制短路电流的幅值 设计合适的电流互感器结构和参数 充分考虑可能出现的最大短路电流幅值、互感器的负载大 小以及饱和倍数 改善电磁式电流互感器暂态特性

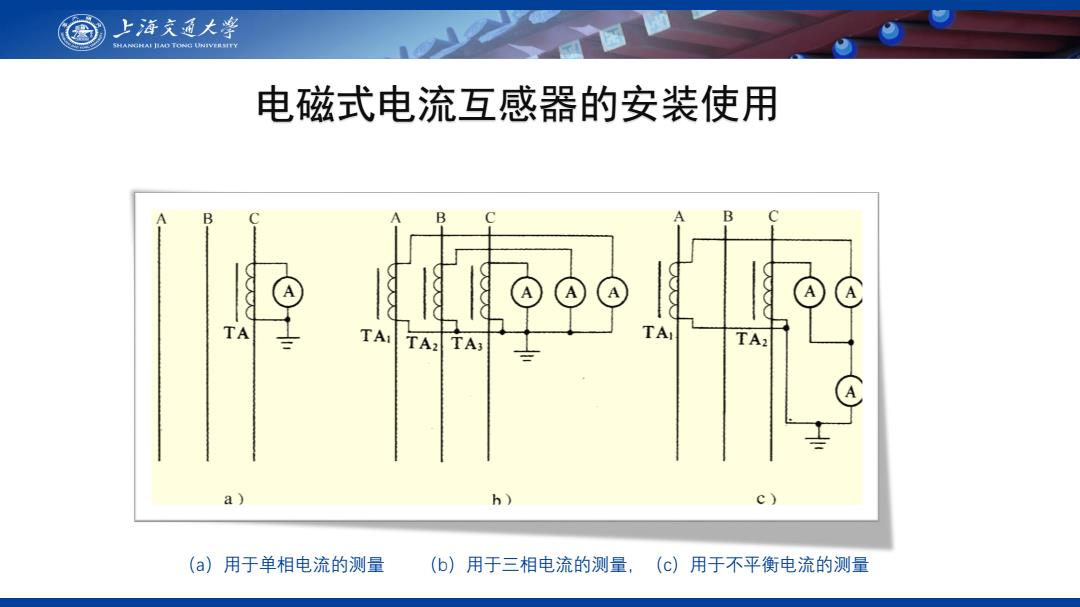

上海文通大学 SHANGHAI IIAD TONG UNIVERSITY 电磁式电流互感器的安装使用 B A TA TA TA a) h) c) (a)用于单相电流的测量 (b)用于三相电流的测量，(c)用于不平衡电流的测量
Page . （a）用于单相电流的测量 （b）用于三相电流的测量，（c）用于不平衡电流的测量 电磁式电流互感器的安装使用

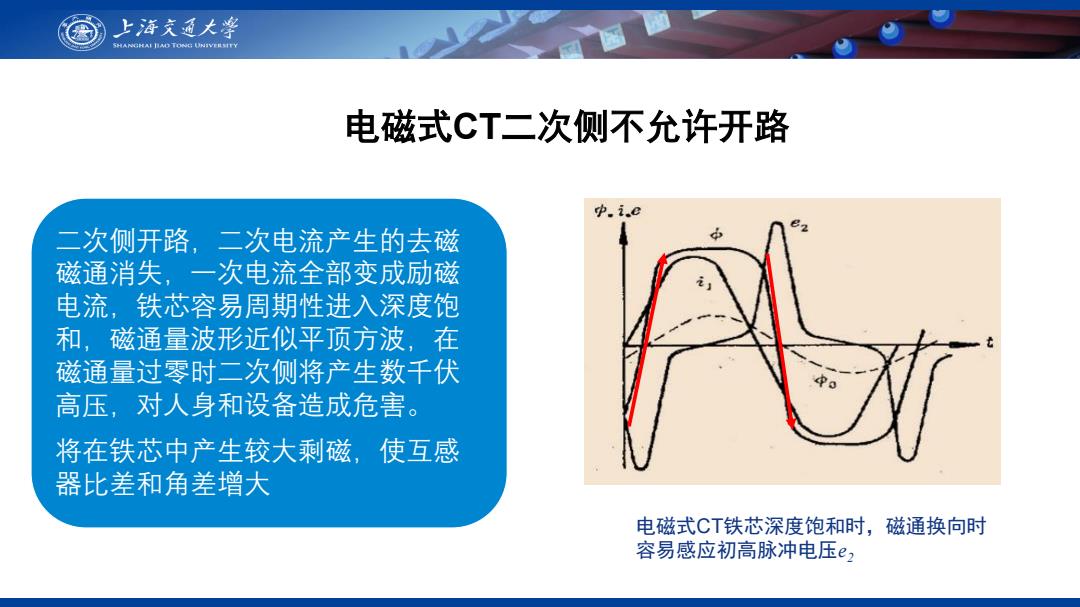

上海文通大￥ SHANGHAI IIAD TONC UNIVERSITY 电磁式CT二次侧不允许开路 中.i.0 二次侧开路，二次电流产生的去磁 磁通消失，一次电流全部变成励磁 电流，铁芯容易周期性进入深度饱 和，磁通量波形近似平顶方波，在 磁通量过零时二次侧将产生数千伏 高压，对人身和设备造成危害。 将在铁芯中产生较大剩磁，使互感 器比差和角差增大 电磁式CT铁芯深度饱和时，磁通换向时 容易感应初高脉冲电压e2
Page . 电磁式CT铁芯深度饱和时，磁通换向时 容易感应初高脉冲电压e2 二次侧开路，二次电流产生的去磁 磁通消失，一次电流全部变成励磁 电流，铁芯容易周期性进入深度饱 和，磁通量波形近似平顶方波，在 磁通量过零时二次侧将产生数千伏 高压，对人身和设备造成危害。 将在铁芯中产生较大剩磁，使互感 器比差和角差增大 电磁式CT二次侧不允许开路

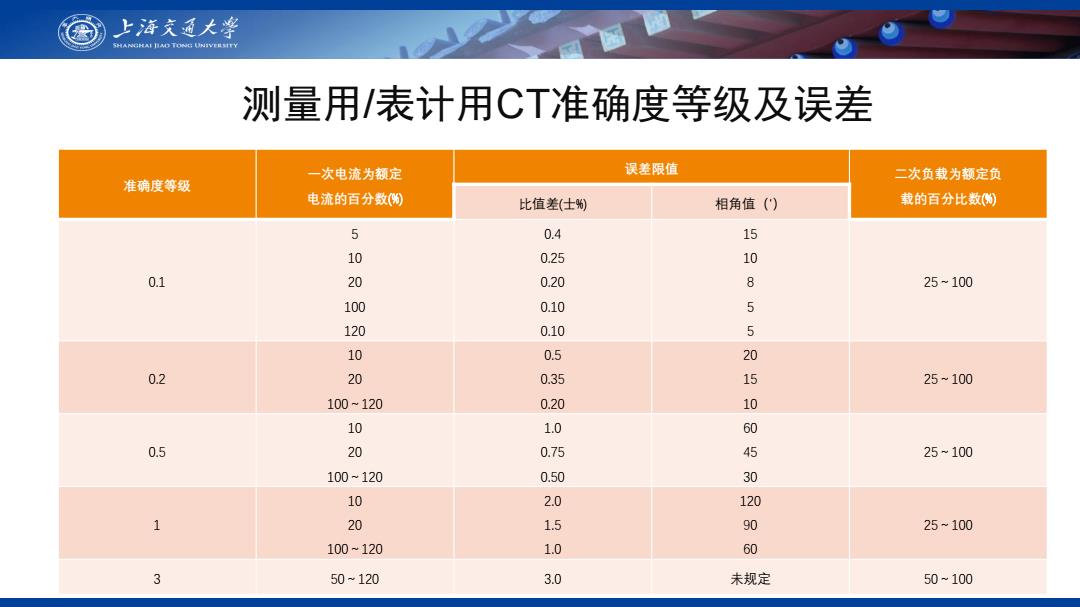

上海充通大￥ SHANGHAI IIAD TONG UNIVERSITY 测量用/表计用CT准确度等级及误差 一次电流为额定 误差限值 二次负载为额定负 准确度等级 电流的百分数（的 比值差（士%） 相角值() 载的百分比数侧 5 0.4 15 10 0.25 10 01 20 0.20 8 25~100 100 0.10 5 120 0.10 5 10 0.5 20 0.2 20 0.35 15 25~100 100~120 0.20 10 10 1.0 60 0.5 20 0.75 45 25~100 100~120 0.50 30 10 2.0 120 1 20 1.5 90 25~100 100~120 1.0 60 3 50~120 3.0 未规定 50~100
Page . 准确度等级 一次电流为额定 电流的百分数(%) 误差限值 二次负载为额定负 比值差 载的百分比数(%) (士%) 相角值（′） 0.1 5 10 20 100 120 0.4 0.25 0.20 0.10 0.10 15 10 8 5 5 25～100 0.2 10 20 100～120 0.5 0.35 0.20 20 15 10 25～100 0.5 10 20 100～120 1.0 0.75 0.50 60 45 30 25～100 1 10 20 100～120 2.0 1.5 1.0 120 90 60 25～100 3 50～120 3.0 未规定 50～100 测量用/表计用CT准确度等级及误差

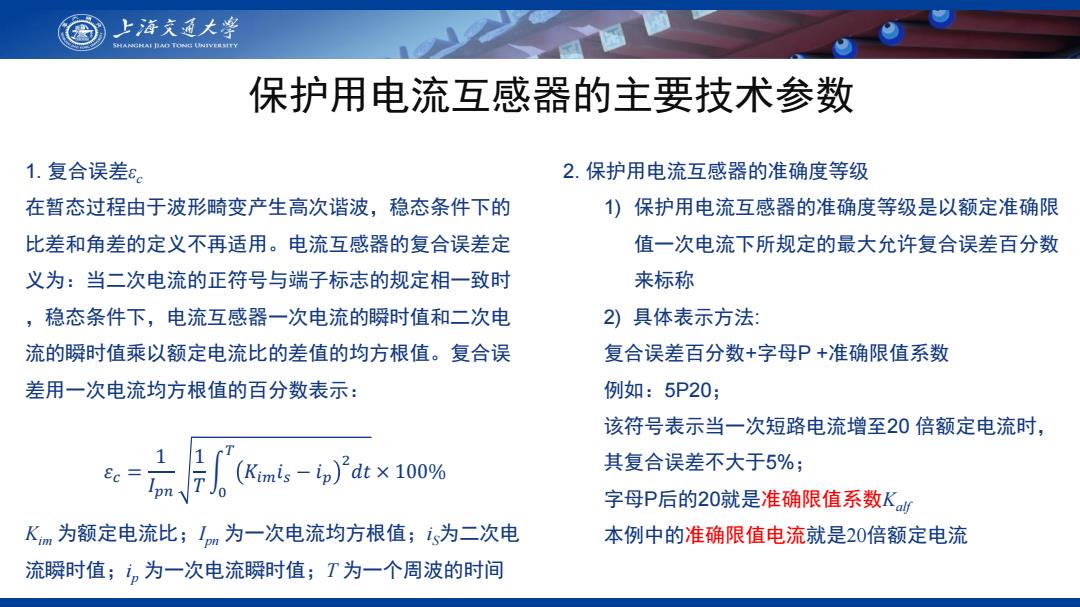

上海充通大￥ SHANGHAI IIAD TONG UNIVERSITY 保护用电流互感器的主要技术参数 1.复合误差￡。 2.保护用电流互感器的准确度等级 在暂态过程由于波形畸变产生高次谐波，稳态条件下的 1)保护用电流互感器的准确度等级是以额定准确限 比差和角差的定义不再适用。电流互感器的复合误差定 值一次电流下所规定的最大允许复合误差百分数 义为：当二次电流的正符号与端子标志的规定相一致时 来标称 ，稳态条件下，电流互感器一次电流的瞬时值和二次电 2)具体表示方法： 流的瞬时值乘以额定电流比的差值的均方根值。复合误 复合误差百分数+字母P+准确限值系数 差用一次电流均方根值的百分数表示： 例如：5P20; 该符号表示当一次短路电流增至20倍额定电流时， Ec ,(Kmd,-i)dt×100% 其复合误差不大于5%； 字母P后的20就是准确限值系数K Km为额定电流比；Im为一次电流均方根值；i为二次电 本例中的准确限值电流就是20倍额定电流 流瞬时值；i。为一次电流瞬时值；T为一个周波的时间
Page . 保护用电流互感器的主要技术参数 1. 复合误差εc 在暂态过程由于波形畸变产生高次谐波，稳态条件下的 比差和角差的定义不再适用。电流互感器的复合误差定 义为：当二次电流的正符号与端子标志的规定相一致时 ，稳态条件下，电流互感器一次电流的瞬时值和二次电 流的瞬时值乘以额定电流比的差值的均方根值。复合误 差用一次电流均方根值的百分数表示： 𝜀𝑐 = 1 𝐼𝑝𝑛 1 𝑇 න 0 𝑇 𝐾𝑖𝑚𝑖𝑠 − 𝑖𝑝 2 𝑑𝑡 × 100% Kim 为额定电流比；Ipn 为一次电流均方根值；iS为二次电 流瞬时值；ip 为一次电流瞬时值；T 为一个周波的时间 2. 保护用电流互感器的准确度等级 1) 保护用电流互感器的准确度等级是以额定准确限 值一次电流下所规定的最大允许复合误差百分数 来标称 2) 具体表示方法: 复合误差百分数+字母P +准确限值系数 例如：5P20； 该符号表示当一次短路电流增至20 倍额定电流时， 其复合误差不大于5%； 字母P后的20就是准确限值系数Kalf 本例中的准确限值电流就是20倍额定电流
