电气测量中的抗干扰技术 ▪ 电气工程系 罗利文 lwluo@sjtu.edu.cn
上游充通大￥ SHANGHAI IIAD TONG UNIVERSITY 干扰三要素 干扰源 耦合途径 受扰对象 干扰模型1 带电压导体 ·分布电容 附近导体 干扰模型2 载电流导体 空间互感 ·附近回路
Page . 干扰三要素 干扰源 • 带电压导体 • 载电流导体 耦合途径 • 分布电容 • 空间互感 受扰对象 • 附近导体 • 附近回路 干扰模型1 干扰模型2

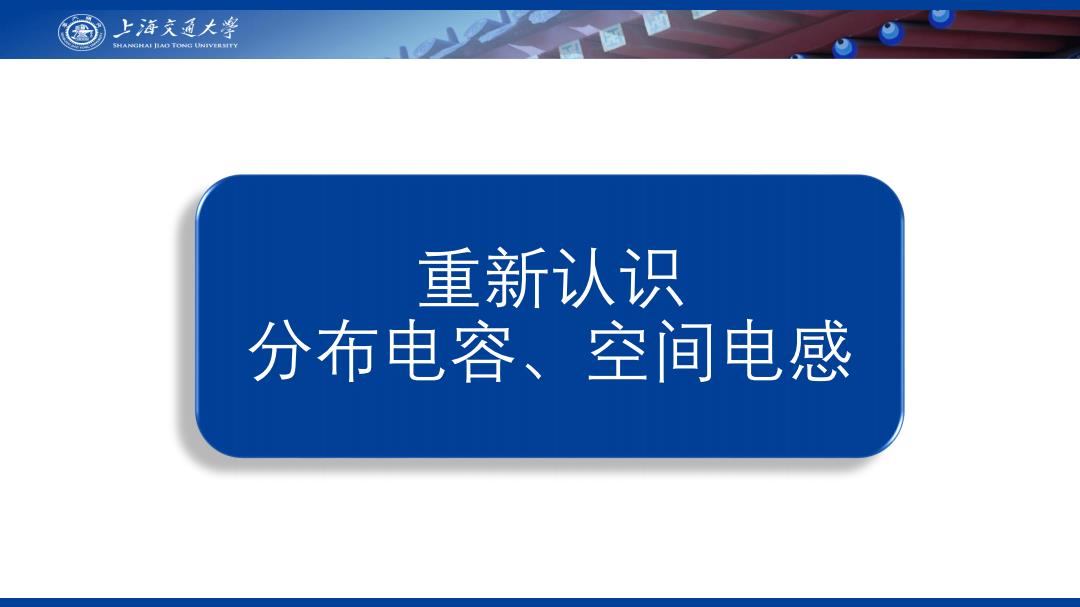

上游充通大￥ SHANGHAI IIAD TONG UNIVERSITY 重新认识 分布电容、空间电感
重新认识 分布电容、空间电感
上海文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.4 分布电容 —一无处不在却不可见 ■分布电容耦合模型：干扰源导体极板一介质一 受扰导体 举例： √线对板：高压导线对大地 √线对线：电气设备内部不同带电导线之间 √线对点：带电端子与周围导线；集成电路管脚与周围布线 √点对点：不同电位的带电端子之间；集成电路相邻管脚之间 ■量化估算（空气介质）：大多数情况下都在pF
Page . 4 分布电容——无处不在却不可见 8.85 ( pF) d S d S C 分布电容耦合模型：干扰源导体极板——介质——受扰导体 举例： 线对板：高压导线对大地 线对线：电气设备内部不同带电导线之间 线对点：带电端子与周围导线；集成电路管脚与周围布线 点对点：不同电位的带电端子之间；集成电路相邻管脚之间 量化估算（空气介质）：大多数情况下都在pF
上游文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.5 电感和互感 定义式 物理意义 单位电流所产生的与电流回路自身铰链的磁链大小 自感系数 L1= 1 对于干扰源，希望L,小，意味着回路所产生的磁场干扰小， L 例如：对折的电流回路基本不对附近的回路有磁干扰 互感系数 M= 2 单位电流所产生的能被其它闭合回路所交链的磁链大小 低互感M意味着受扰回路对电流！产生的磁场不敏感 M 1
Page . 5 电感和互感 定义式 物理意义 自感系数 L 单位电流所产生的与电流回路自身铰链的磁链大小 对于干扰源，希望L1小，意味着回路所产生的磁场干扰小， 例如：对折的电流回路基本不对附近的回路有磁干扰 互感系数 M 单位电流所产生的能被其它闭合回路所交链的磁链大小 低互感M 意味着受扰回路对电流I1产生的磁场不敏感 1 1 1 I L 1 2 I M
