上海充通大￥ SHANGHAI IIAD TONG UNIVERSITY LPCT的主要特征 1.采用导磁性能更好的超微晶合金作为铁芯材料。与硅钢片相比， 超微晶合金的相对磁导 率提高了10倍以上，意味着励磁电抗增大10倍。 铁芯种类 饱和磁密 初始相对导磁率 最大相对导磁率 叠片系数 密度(g/cm3) 微晶合金 1.25 8×10 6×105 0.70 7.25 坡莫合金 0.75 8×104 6×105 0.90 8.75 硅钢片 2.03 103 4×104 0.95 7.65 2.R,消耗功率极低，标准规定电阻R,两端的额定输出电压为225mV或22.5mV,常用阻值 范围一般在1~1002。以R物=22.52为例，二次电流为225mV/22.52=10mA,这个电阻如果 折算到额定二次电流为1A的电流互感器的二次侧，阻值为22.5*(0.01/1)2=0.002252，这个 阻值相比电流表内阻要低2个数量级

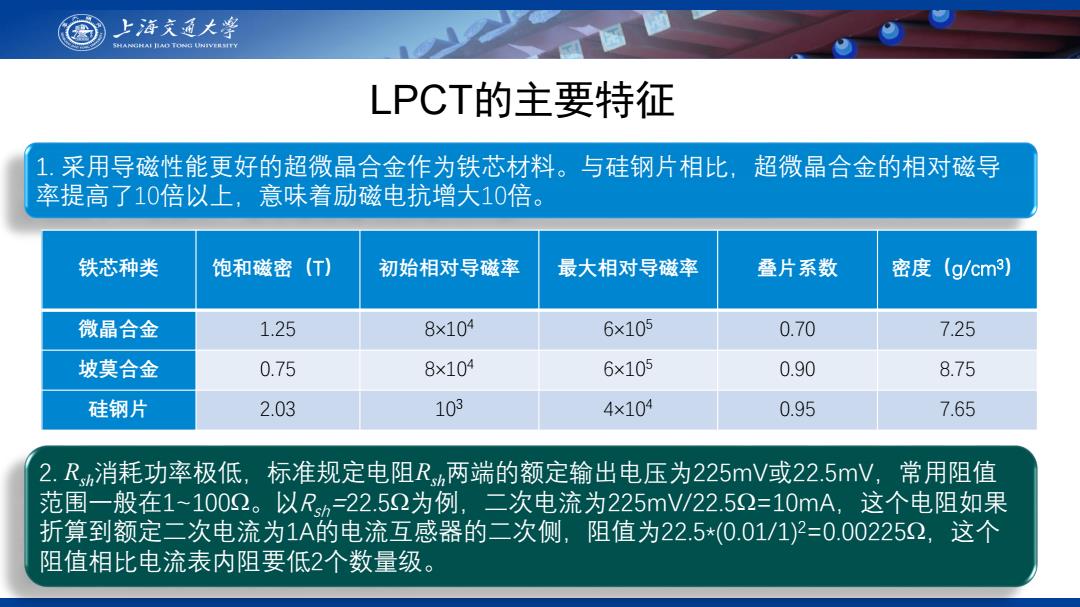

Page . 1. 采用导磁性能更好的超微晶合金作为铁芯材料。与硅钢片相比，超微晶合金的相对磁导 率提高了10倍以上，意味着励磁电抗增大10倍。 铁芯种类 饱和磁密（T） 初始相对导磁率 最大相对导磁率 叠片系数 密度（g/cm3） 微晶合金 1.25 8104 6105 0.70 7.25 坡莫合金 0.75 8104 6105 0.90 8.75 硅钢片 2.03 103 4104 0.95 7.65 2. Rsh消耗功率极低，标准规定电阻Rsh两端的额定输出电压为225mV或22.5mV，常用阻值 范围一般在1~100。以Rsh=22.5为例，二次电流为225mV/22.5=10mA，这个电阻如果 折算到额定二次电流为1A的电流互感器的二次侧，阻值为22.5*(0.01/1)2=0.00225，这个 阻值相比电流表内阻要低2个数量级。 LPCT的主要特征
上海文通大￥ SHANGHAI IIAD TONC UNIVERSITY LPCT的主要特征 从「型等效电路可以看出，与传统电磁式电流互感器相比，负载阻抗大幅度减小 而所用铁芯材料本身又具有更高的导磁率，也即更高的励磁电抗，所以励磁 电流大大减小。LPCT相比于传统电磁式电流互感器，在极高（或偏移）一次电 流下的饱和特性将得到极大改善，动态测量范围加大，在某些条件下，可以设 计出测量和保护共用同一台的互感器。 虽然LPCT饱和性能得到改善，但仍不能像Rogowski线圈那样完全不饱和，所以 从饱和特性上看，LPCT是介于传统电磁式电流互感器和Rogowski线圈之间的 种电子式电流互感器

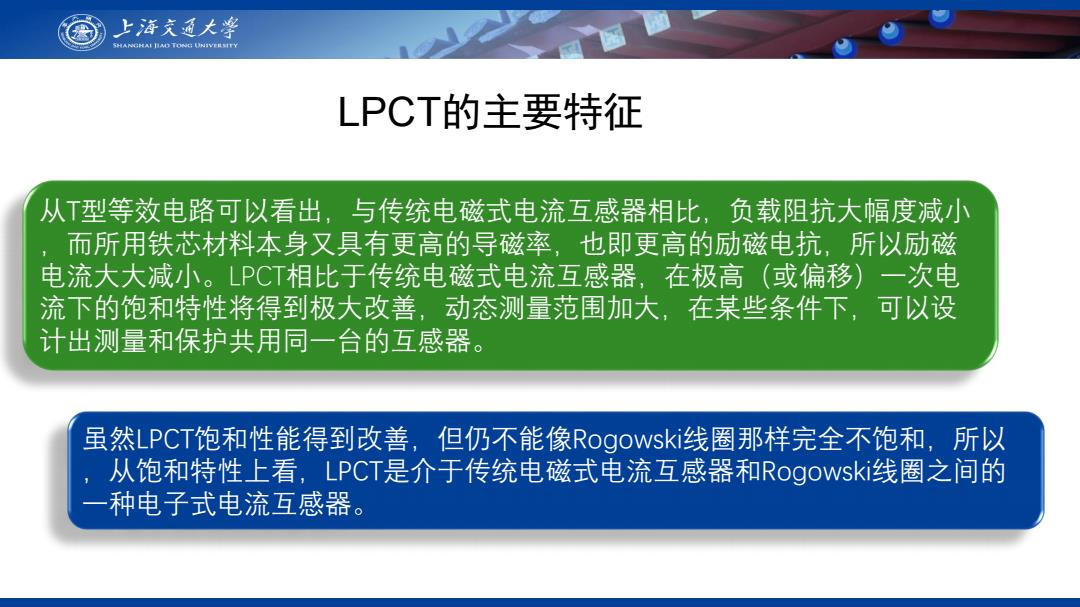

Page . 从T型等效电路可以看出，与传统电磁式电流互感器相比，负载阻抗大幅度减小 ，而所用铁芯材料本身又具有更高的导磁率，也即更高的励磁电抗，所以励磁 电流大大减小。LPCT相比于传统电磁式电流互感器，在极高（或偏移）一次电 流下的饱和特性将得到极大改善，动态测量范围加大，在某些条件下，可以设 计出测量和保护共用同一台的互感器。 虽然LPCT饱和性能得到改善，但仍不能像Rogowski线圈那样完全不饱和，所以 ，从饱和特性上看，LPCT是介于传统电磁式电流互感器和Rogowski线圈之间的 一种电子式电流互感器。 LPCT的主要特征
上海充通大学 SHANGHAI IIAD TONC UNIVERSITY 电子式互感器的一般模型 P1 次传感器 次转换器 传输系统 二次转换器 (供合并 P1 单元用 MR 一次电源 二次转换器 (模拟电 S1 压输出 S2 IV 输出无效 MR EF EF 设备失效 MR 维修申请 二次电源
Page . 一次传感器 一次转换器 传输系统 二次转换器（供合并 单元用 二次转换器（模拟电 压输出 MR IV MR EF S1 S2 P1 P1 一次电源 二次电源 IV 输出无效 EF 设备失效 MR 维修申请 电子式互感器的一般模型
上海文通大￥ SHANGHAI IIAD TONG UNIVERSITY 电子式互感器的分类 电流互感器 电压互感器 Faraday原理 Rogowski线圈 LPCT Pockels效应 阻容分压型

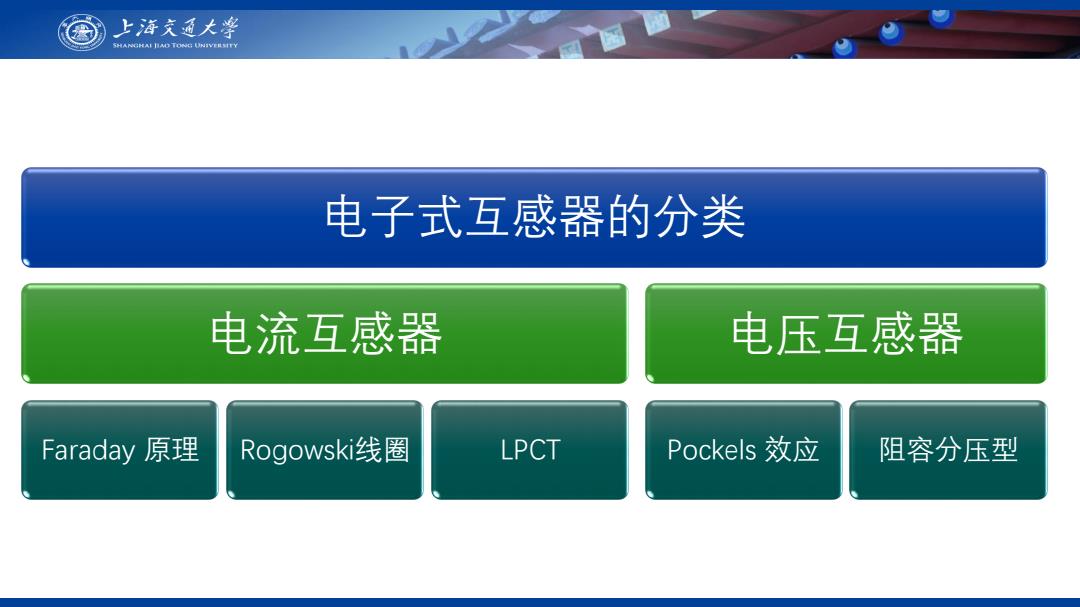

Page . 电子式互感器的分类 电流互感器 Faraday 原理 Rogowski线圈 LPCT 电压互感器 Pockels 效应 阻容分压型

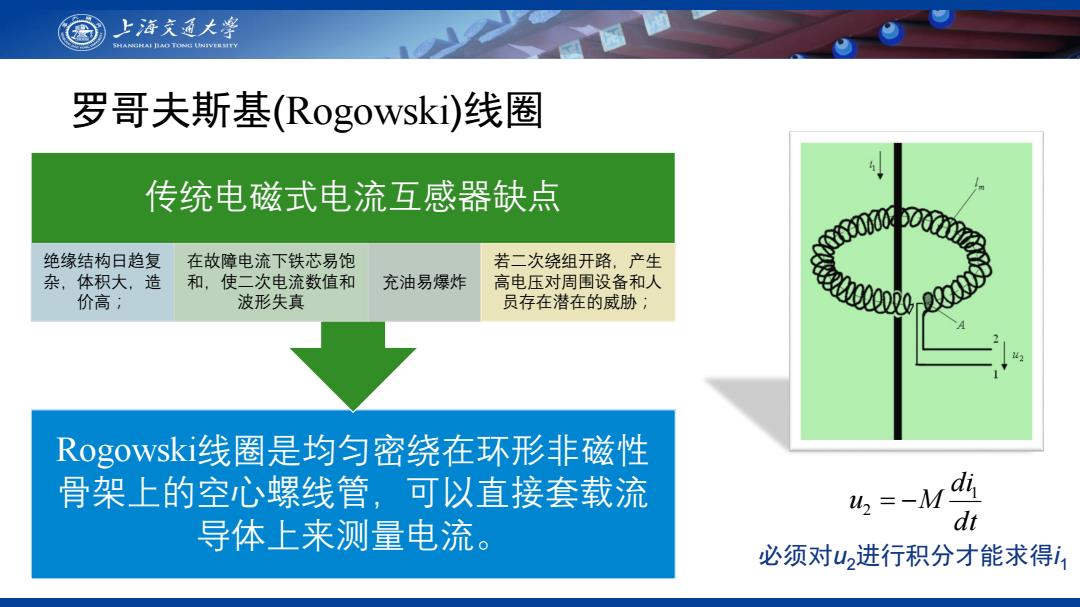

上游充通大￥ SHANGHAI IIAD TONG UNIVERSITY 罗哥夫斯基(Rogowski)线圈 传统电磁式电流互感器缺点 绝缘结构日趋复 在故障电流下铁芯易饱 若二次绕组开路，产生 杂，体积大，造 和，使二次电流数值和 充油易爆炸 高电压对周围设备和人 价高； 波形失真 员存在潜在的威胁； Rogowsk线圈是均匀密绕在环形非磁性 骨架上的空心螺线管，可以直接套载流 42=-M 导体上来测量电流。 dt 必须对u2进行积分才能求得引1
Page . Rogowski线圈是均匀密绕在环形非磁性 骨架上的空心螺线管，可以直接套载流 导体上来测量电流。 传统电磁式电流互感器缺点 绝缘结构日趋复 杂，体积大，造 价高； 在故障电流下铁芯易饱 和，使二次电流数值和 波形失真 充油易爆炸 若二次绕组开路，产生 高电压对周围设备和人 员存在潜在的威胁； dt di u M 1 2 必须对u2进行积分才能求得i1 罗哥夫斯基(Rogowski)线圈
