域想装悬制護云卷 第0章 6.2 划线 6.2.1 展图 例1：正圆柱面 展开后为一矩形 2.方法 LXH=TT(DN+S)XH 1)计算法 图9 DN 如 L 2023/1113
过程装备制造工艺 2023/11/3 第 6章 6.2 划 线 6.2.1 展 图 1）计算法 2. 方法 图 9 例1：正圆柱面 展开后为一矩形 L×H=π(DN +S) ×H

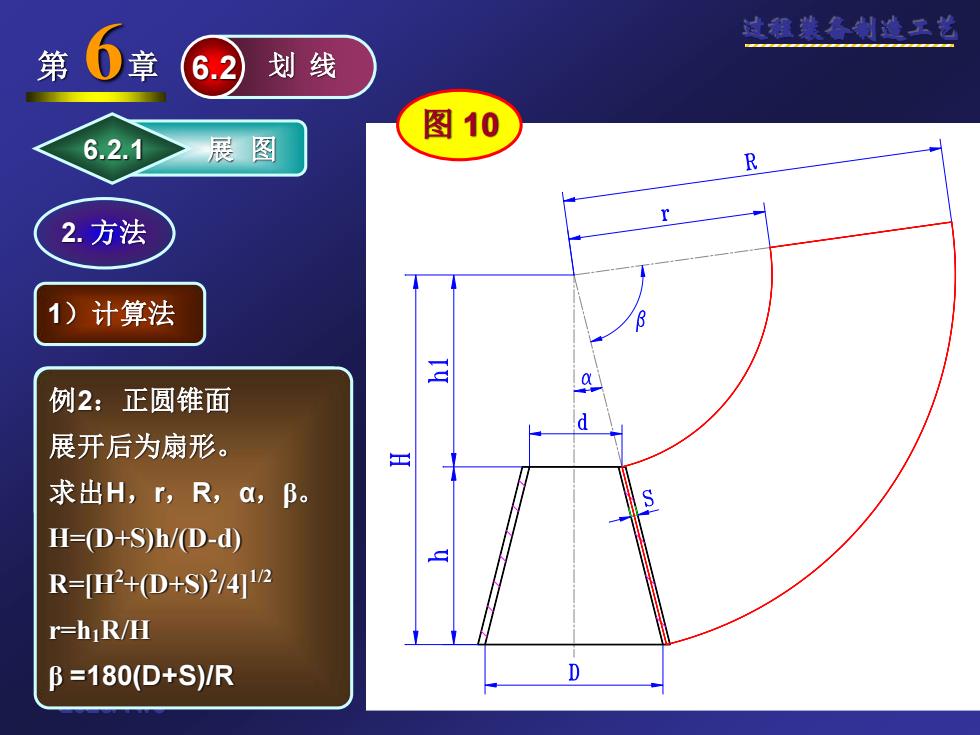

第0章 6.2 划线 图10 6.2.1 展图 2.方法 1)计算法 例2：正圆锥面 展开后为扇形。 口 求出H,r,R,a,B。 H=D+S)h/①-d) R=[H2+(D+S)2/4]12 r=hiR/H B=180(D+S)/R D
过程装备制造工艺 2023/11/3 第 6章 6.2 划 线 6.2.1 展 图 1）计算法 2. 方法 图 9 例1：正圆柱面 展开后为一矩形 L×H=π(DN+S) ×H 例2：正圆锥面 展开后为扇形。 求出H，r，R，α，β。 H=(D+S)h/(D-d) R=[H2+(D+S)2 /4]1/2 r=h1R/H β =180(D+S)/R 图 10
第0章 6.2 划线 一块板 6.2.1 展图 2.方法 1)计算法 例2：正圆锥面 二块板 D b) a) c)
过程装备制造工艺 2023/11/3 第 6章 6.2 划 线 6.2.1 展 图 1）计算法 例2：正圆锥面 2. 方法 一块板 二块板

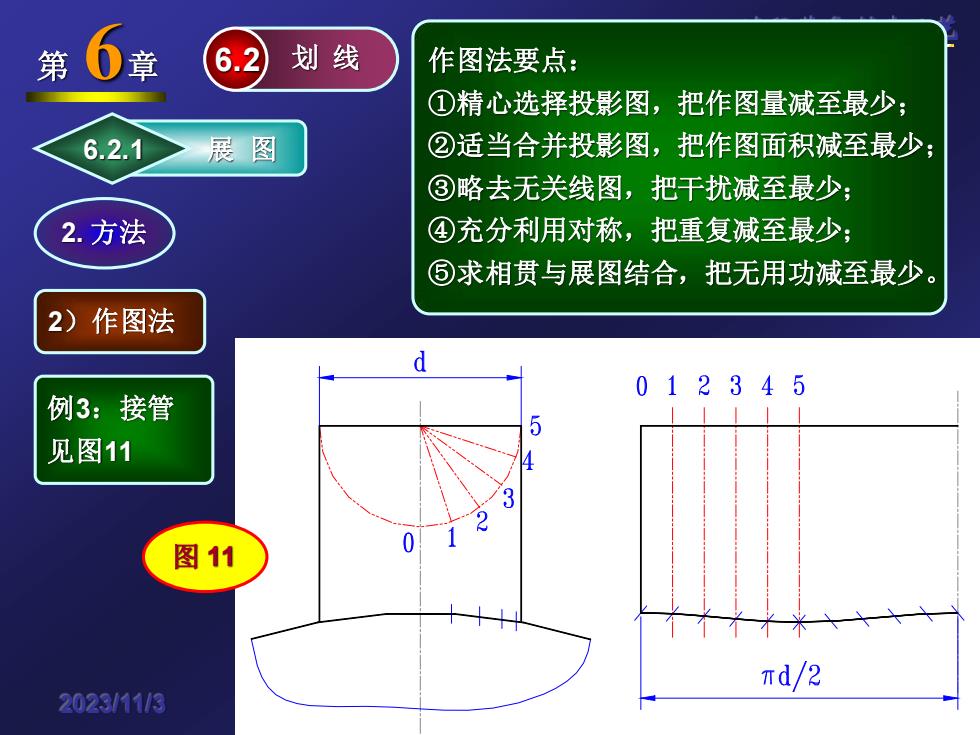

第0章 6.2 划线 作图法要点： ①精心选择投影图，把作图量减至最少； 6.2.1 展图 ②适当合并投影图，把作图面积减至最少： ③略去无关线图，把干扰减至最少： 2.方法 ④充分利用对称，把重复减至最少： ⑤求相贯与展图结合，把无用功减至最少。 2)作图法 d 012345 例3：接管 5 见图11 图11 πd/2 2023/111/3
过程装备制造工艺 2023/11/3 第 6章 6.2 划 线 6.2.1 展 图 2）作图法 例3：接管 见图11 2. 方法 作图法要点： ①精心选择投影图，把作图量减至最少； ②适当合并投影图，把作图面积减至最少； ③略去无关线图，把干扰减至最少； ④充分利用对称，把重复减至最少； ⑤求相贯与展图结合，把无用功减至最少。 图 11
050 第0章 6.2 划线 6.2.1 展图 8 2.方法 2)作图法 例4：天圆地方 展开的关键是找出空间线段的真实长度。 80 图12 品 2023
过程装备制造工艺 2023/11/3 第 6章 6.2 划 线 6.2.1 展 图 2）作图法 例4：天圆地方 展开的关键是找出空间线段的真实长度。 2. 方法 图 12
