第7章过程控制工程设计 7.1过程控制工程设计概述 7.4.1仪表选型 7.4.2控制阀的选型 1.过程控制工程设计的基本任务 2.过程控制工程设计的基本程序 7.5微机控制系统设计步骤 72信号联锁系统的设计 1.系统分析设计图 1.信号联锁系统设计的原则 2.总体方案设计 2.信号联锁系统的基本组成环节 3.硬件设计 7.3过程控制系统的设计 4.软件设计 5.系统联调 7.3.1过程控制系统方案的确定 7.3.2过程控制系统设计中的注意事项 7.6DCS及FCSI1,21 7.3.3单回路控制系统的设计原则 7.6.1基本概念 7.3.4单回路控制系统设计举例 7.6.2用Field Point组成的FCS系统 7.4自动化装置的选型 7.6.3工业自动化组态软件L0 okout
第7章 过程控制工程设计 7.1 过程控制工程设计概述 1. 过程控制工程设计的基本任务 2. 过程控制工程设计的基本程序 7.2 信号联锁系统的设计 1. 信号联锁系统设计的原则 2. 信号联锁系统的基本组成环节 7.3 过程控制系统的设计 7.3.1 过程控制系统方案的确定 7.3.2 过程控制系统设计中的注意事项 7.3.3 单回路控制系统的设计原则 7.3.4 单回路控制系统设计举例 7.4 自动化装置的选型 7.4.1 仪表选型 7.4.2 控制阀的选型 7.5 微机控制系统设计步骤 1. 系统分析设计图 2. 总体方案设计 3. 硬件设计 4. 软件设计 5. 系统联调 7.6 DCS及FCS[11，12] 7.6.1 基本概念 7.6.2 用Field Point组成的FCS系统 7.6.3 工业自动化组态软件Lookout

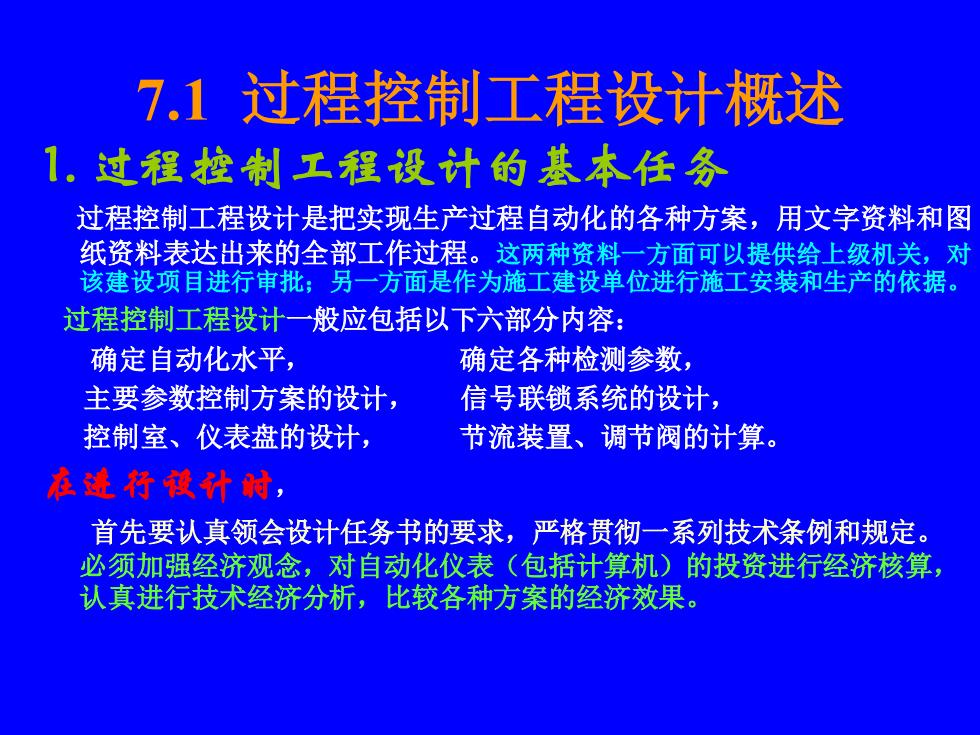

7.1过程控制工程设计概述 1.过程控制工程设计的基本任务 过程控制工程设计是把实现生产过程自动化的各种方案，用文字资料和图 纸资料表达出来的全部工作过程。这两种资料一方面可以提供给上级机关，对 该建设项目进行审批；另一方面是作为施工建设单位进行施工安装和生产的依据。 过程控制工程设计一般应包括以下六部分内容： 确定自动化水平 确定各种检测参数， 主要参数控制方案的设计， 信号联锁系统的设计， 控制室、仪表盘的设计， 节流装置、调节阀的计算。 在述行被计时， 首先要认真领会设计任务书的要求，严格贯彻一系列技术条例和规定。 必须加强经济观念，对自动化仪表（包括计算机）的投资进行经济核算， 认真进行技术经济分析，比较各种方案的经济效果
7.1 过程控制工程设计概述 1. 过程控制工程设计的基本任务 过程控制工程设计是把实现生产过程自动化的各种方案，用文字资料和图 纸资料表达出来的全部工作过程。这两种资料一方面可以提供给上级机关，对 该建设项目进行审批；另一方面是作为施工建设单位进行施工安装和生产的依据。 过程控制工程设计一般应包括以下六部分内容： 确定自动化水平， 确定各种检测参数， 主要参数控制方案的设计， 信号联锁系统的设计， 控制室、仪表盘的设计， 节流装置、调节阀的计算。 在进行设计时， 首先要认真领会设计任务书的要求，严格贯彻一系列技术条例和规定。 必须加强经济观念，对自动化仪表（包括计算机）的投资进行经济核算， 认真进行技术经济分析，比较各种方案的经济效果
2.过程控制工程设计的基本程序 般工程建设项目按两个阶段进行设计 初步设计，确定控制方案，正确选择仪表和其他自动化 技术工具，进行主要材料的选型，确定中央控制室设 置的水平、动力供应、环境特性，找出存在问题并提 出试验项目。 施工图设计是进行施工用的技术文件，是在初步设计完 成以后，经过审批，再进一步编制的图纸资料。因此， 必须从施工的角度出发解决设计中的细节问题。在施 工图设计完成后，不应再留下技术上未解决的问题
2. 过程控制工程设计的基本程序 一般工程建设项目按两个阶段进行设计 初步设计，确定控制方案，正确选择仪表和其他自动化 技术工具，进行主要材料的选型，确定中央控制室设 置的水平、动力供应、环境特性，找出存在问题并提 出试验项目。 施工图设计是进行施工用的技术文件，是在初步设计完 成以后，经过审批，再进一步编制的图纸资料。因此， 必须从施工的角度出发解决设计中的细节问题。在施 工图设计完成后，不应再留下技术上未解决的问题
7.2信号联锁系统的设计 1.信号联锁系统设计的原则 信号联锁系统是为了满足生产过程对工艺参数超限报警或联锁保护 而设计的。为了确保生产安全，对重要的工艺参数选用信号报警， 报警接点可利用仪表的内部接点。 当发生事故时，操作人员有可能来不及处理或对生产过程有严 重危险的场合，可考虑采用自动联锁保护装置。在重要的场合， 联锁接点可与信号接点分开而独立设置。 在信号联锁象统设计时，要防止两种不良倾向。 一种是到处使用信号联锁系统，这一方面使设计投资增加，另 方面会给工艺开车和正常生产带来不少困难，经常出现动辄停车 的现象； 另一种是对信号联锁系统不重视，认为可有可无，结果会造成严 重的生产事故或人身伤亡事故
7.2 信号联锁系统的设计 1. 信号联锁系统设计的原则 信号联锁系统是为了满足生产过程对工艺参数超限报警或联锁保护 而设计的。为了确保生产安全，对重要的工艺参数选用信号报警， 报警接点可利用仪表的内部接点。 当发生事故时，操作人员有可能来不及处理或对生产过程有严 重危险的场合，可考虑采用自动联锁保护装置。在重要的场合， 联锁接点可与信号接点分开而独立设置。 在信号联锁系统设计时，要防止两种不良倾向。 一种是到处使用信号联锁系统，这一方面使设计投资增加，另一 方面会给工艺开车和正常生产带来不少困难，经常出现动辄停车 的现象； 另一种是对信号联锁系统不重视，认为可有可无，结果会造成严 重的生产事故或人身伤亡事故
2,信号联锁系统的基本组成环节 。 信号联锁系统按其构成的元件不同，可分成 接点式和无接点式两类（或是混合式） 无接点式或无触点式可用晶体管或软、硬件逻辑元组成。 以继电器组成的接点式线路为例介绍它们的 基本组成环节。其基本组成环节大致可分为： 信号接受环节、 光显示环节、 音响环节、 记忆环节、 切换环节、 互锁环节、 执行环节等几种 (见图、切换)
2. 信号联锁系统的基本组成环节 • 信号联锁系统按其构成的元件不同，可分成 接点式和无接点式两类（或是混合式）。 无接点式或无触点式可用晶体管或软、硬件逻辑元组成。 • 以继电器组成的接点式线路为例介绍它们的 基本组成环节。其基本组成环节大致可分为： • 信号接受环节、 光显示环节、 • 音响环节、 记忆环节、 • 切换环节、 互锁环节、 • 执行环节等几种． (见图、切换)
