漫谈测试枝术 亲束2黄尖学 12109 Guangdong University of Technology 半导体应变计 优点：应变灵敏度大；体积小；能制成具有一定应变电 阻的元件。 ·缺点：温度稳定性和可重复性不如金属应变片。 > 电阻应变片式传感器的应用 直接用来测定结构的应变或应力 当被测对象受力发生变形时，当被测 对象在受力发生变形时，粘贴在其 上的应变片就会发生应变。 (c) (a)齿轮轮齿弯矩：b)飞机机身应力： (c)立柱应力： (d)桥梁应力
漫谈测试技术 半导体应变计 • 优点：应变灵敏度大;体积小;能制成具有一定应变电 阻的元件. • 缺点：温度稳定性和可重复性不如金属应变片。 应变计 电阻应变片式传感器的应用 • 直接用来测定结构的应变或应力 当被测对象受力发生变形时，当被测 对象在受力发生变形时，粘贴在其 上的应变片就会发生应变
漫谈测试技术 亲束2菜大学 来人5 Guangdong University of Technology 间接测量可转换为应变的量 如将应变片贴于弹性元件上，用于测量力、位移、压力、 加速度。 应变片式加速度传感器 被测量运动产生加速度→质量块惯性力→悬臂梁变形 应变片变形→电阻变→电压变 (a) (b) (c) ()位移或称重传感器：(b)柱式测力传感器：(c)筒式压力传感器
漫谈测试技术 • 间接测量可转换为应变的量 如将应变片贴于弹性元件上，用于测量力、位移、压力、 加速度。 被测量运动产生加速度→质量块惯性力→悬臂梁变形→ 应变片变形→电阻变→电压变
M 漫谈测试枝术 业 亲束2黄大学 A人1 Guangdong University of Technology ·实例：桥梁固有频率测量 原理 在桥中设置一三角形障碍物，利 用汽车碍时的冲击对桥梁进行激 励，再通过应变片测量桥梁动态 变形，得到桥梁固有频率。 3 5 6 Stop 0.24s
漫谈测试技术 • 实例：桥梁固有频率测量 原理 在桥中设置一三角形障碍物，利 用汽车碍时的冲击对桥梁进行激 励，再通过应变片测量桥梁动态 变形，得到桥梁固有频率

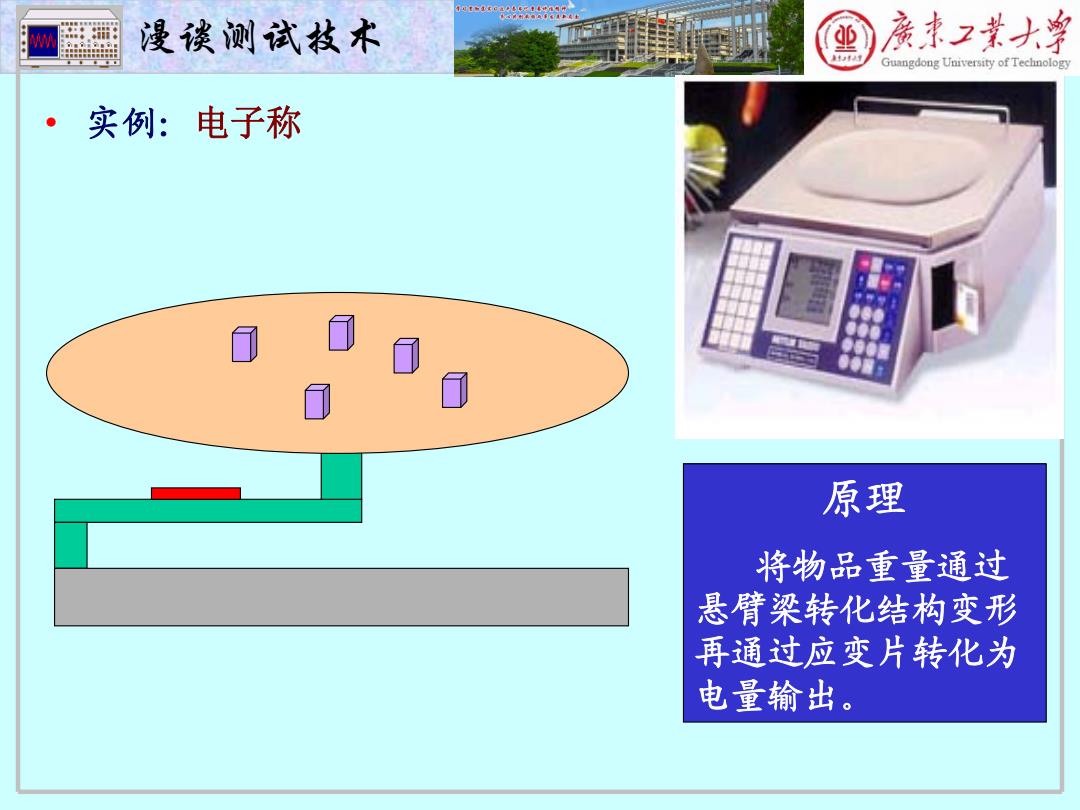

漫谈测试枝术 业 亲束2菜大学 A人等 Guangdong University of Technology ·实例：电子称 原理 将物品重量通过 悬臂梁转化结构变形 再通过应变片转化为 电量输出
漫谈测试技术 • 实例：电子称 原理 将物品重量通过 悬臂梁转化结构变形 再通过应变片转化为 电量输出

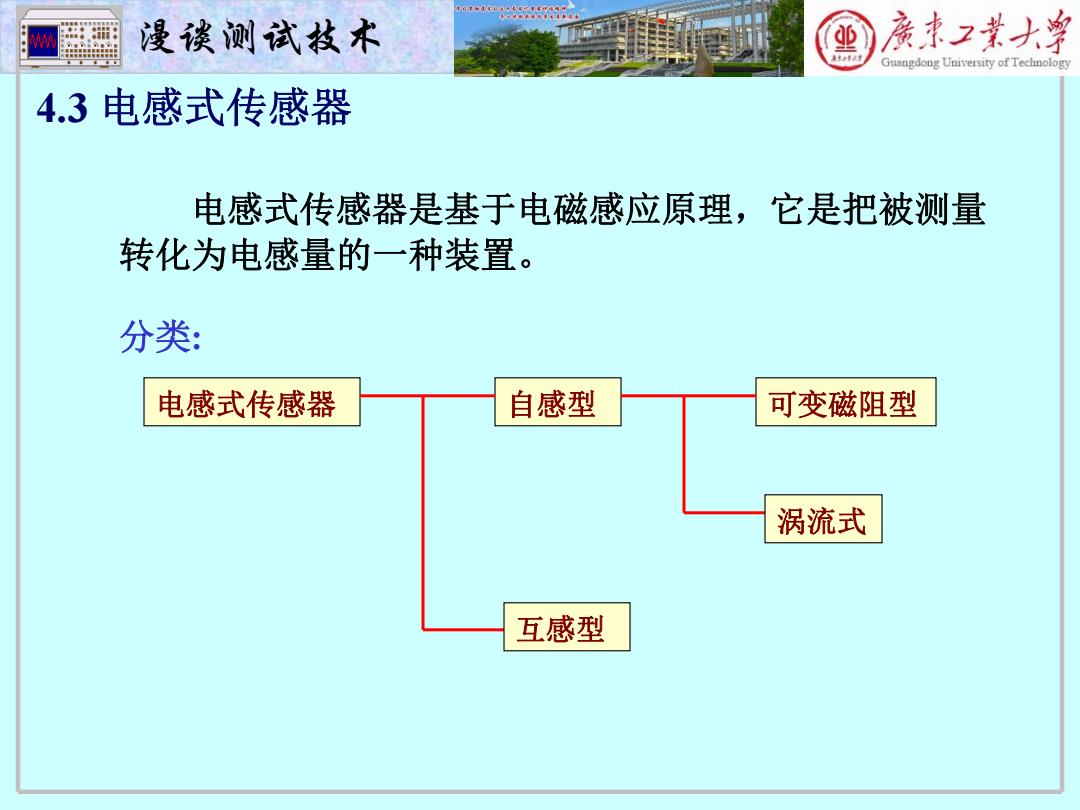

M 漫谈测试技术 廣束2黄大学 A人5 Guangdong University of Technology 4.3电感式传感器 电感式传感器是基于电磁感应原理，它是把被测量 转化为电感量的一种装置。 分类： 电感式传感器 自感型 可变磁阻型 涡流式 互感型
漫谈测试技术 4.3 电感式传感器 电感式传感器是基于电磁感应原理，它是把被测量 转化为电感量的一种装置。 分类: 电感式传感器 自感型 可变磁阻型 涡流式 互感型
