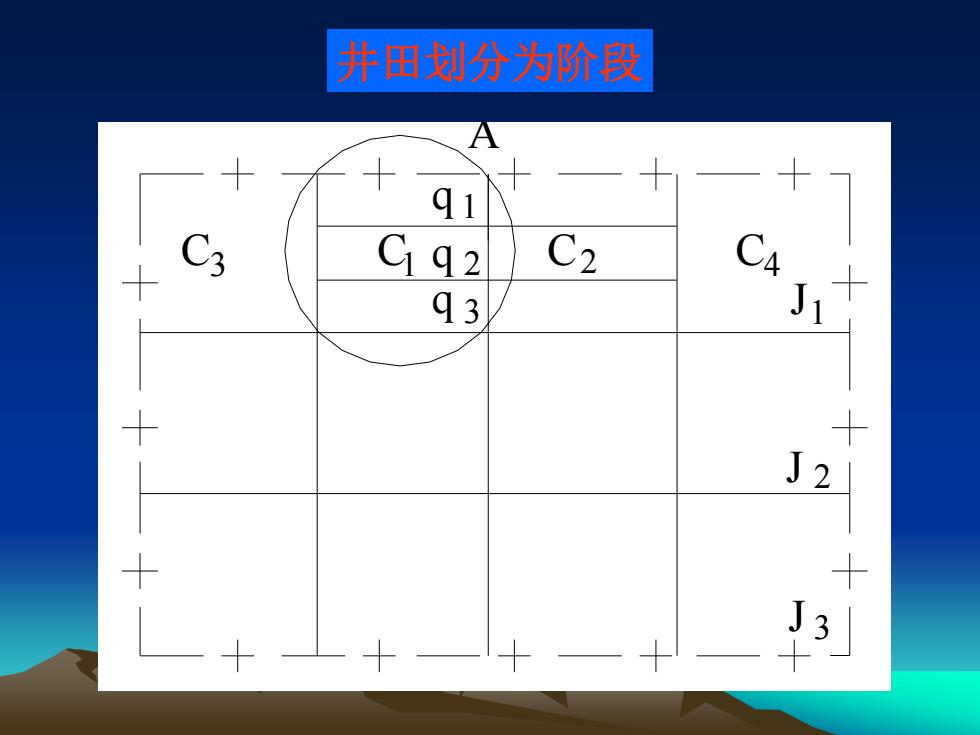

井田划分为阶段 A qi Cr q2 C2 93
3 2 3 2 C A C C1 q q 1 q 3 2 J J C 1 J 4 井田划分为阶段

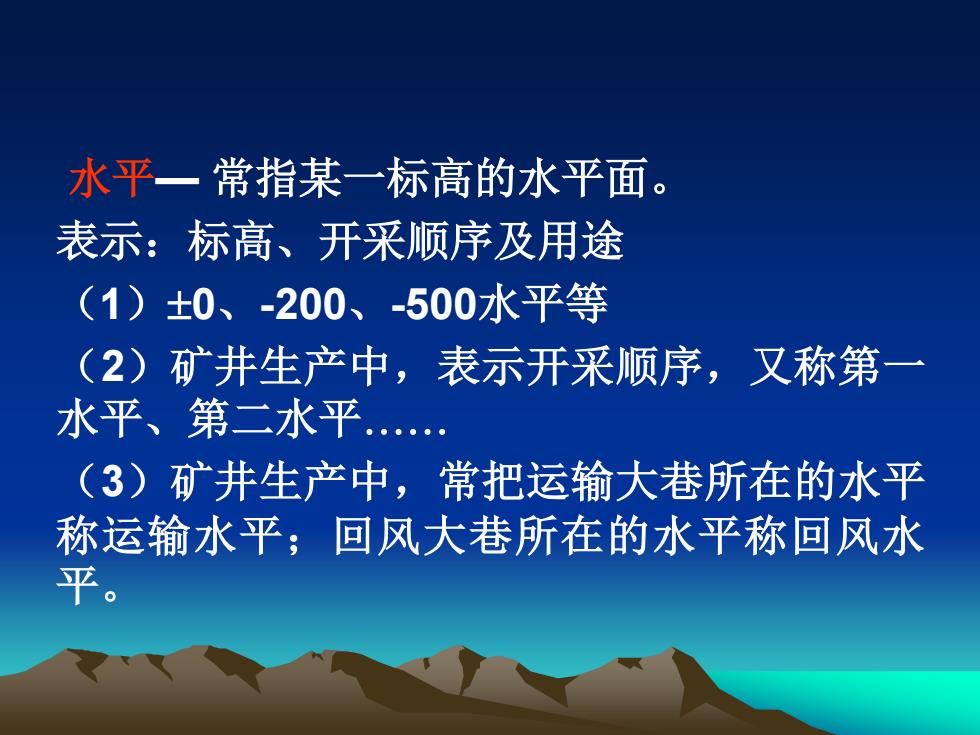

水平一常指某一标高的水平面。 表示：标高、开采顺序及用途 (1)±0、-200、-500水平等 (2)矿井生产中，表示开采顺序，又称第 水平、第二水平. (3)矿井生产中，常把运输大巷所在的水平 称运输水平；回风大巷所在的水平称回风水 平
水平— 常指某一标高的水平面。 表示：标高、开采顺序及用途 （1）0、-200、-500水平等 （2）矿井生产中，表示开采顺序，又称第一 水平、第二水平 （3）矿井生产中，常把运输大巷所在的水平 称运输水平；回风大巷所在的水平称回风水 平

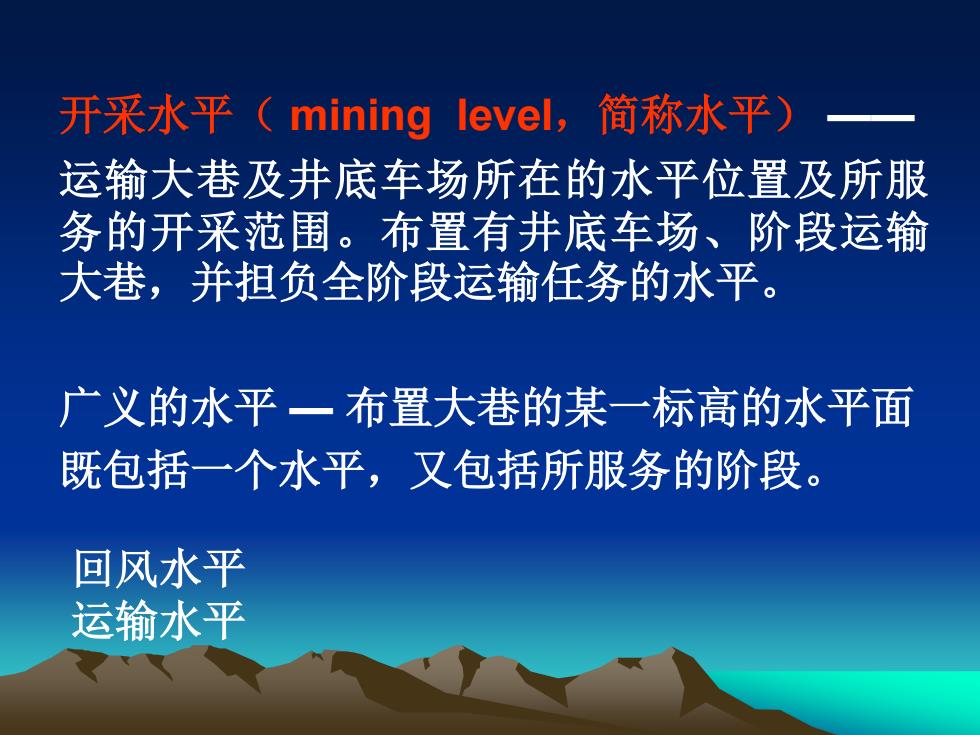

开采水平(mining level,简称水平) 运输大巷及井底车场所在的水平位置及所服 务的开采范围。布置有井底车场、阶段运输 大巷，并担负全阶段运输任务的水平。 广义的水平一布置大巷的某一标高的水平面 既包括一个水平，又包括所服务的阶段。 回风水平 运输水平
开采水平（ mining level，简称水平） —— 运输大巷及井底车场所在的水平位置及所服 务的开采范围。布置有井底车场、阶段运输 大巷，并担负全阶段运输任务的水平。 广义的水平 — 布置大巷的某一标高的水平面 既包括一个水平，又包括所服务的阶段。 回风水平 运输水平
1、阶段划分为采区，采区划分为区段 1区段 2区段 3区段 I阶段 I阶段 Ⅲ阶段 1区段 I阶段 2区段 3区段 I阶段 Ⅲ阶段
1、阶段划分为采区，采区划分为区段 Ⅰ 阶段 Ⅱ 阶段 Ⅲ 阶段 Ⅲ 阶段 Ⅱ 阶段 Ⅰ 阶段 1区段 2区段 3区段 1区段 2区段 3区段

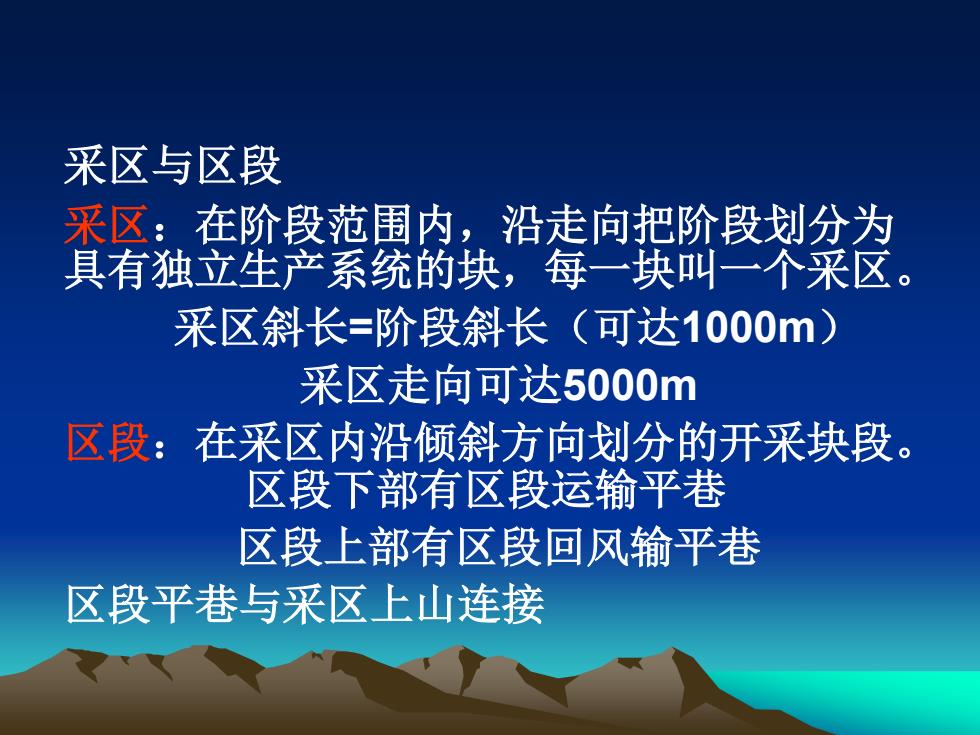

采区与区段 采区：在阶段范围内，沿走向把阶段划分为 具有独立生产系统的块，每一块叫一个采区。 采区斜长=阶段斜长（可达1000m) 采区走向可达5000m 区段：在采区内沿倾斜方向划分的开采块段。 区段下部有区段运输平巷 区段上部有区段回风输平巷 区段平巷与采区上山连接
采区与区段 采区：在阶段范围内，沿走向把阶段划分为 具有独立生产系统的块，每一块叫一个采区。 采区斜长=阶段斜长（可达1000m） 采区走向可达5000m 区段：在采区内沿倾斜方向划分的开采块段。 区段下部有区段运输平巷 区段上部有区段回风输平巷 区段平巷与采区上山连接
