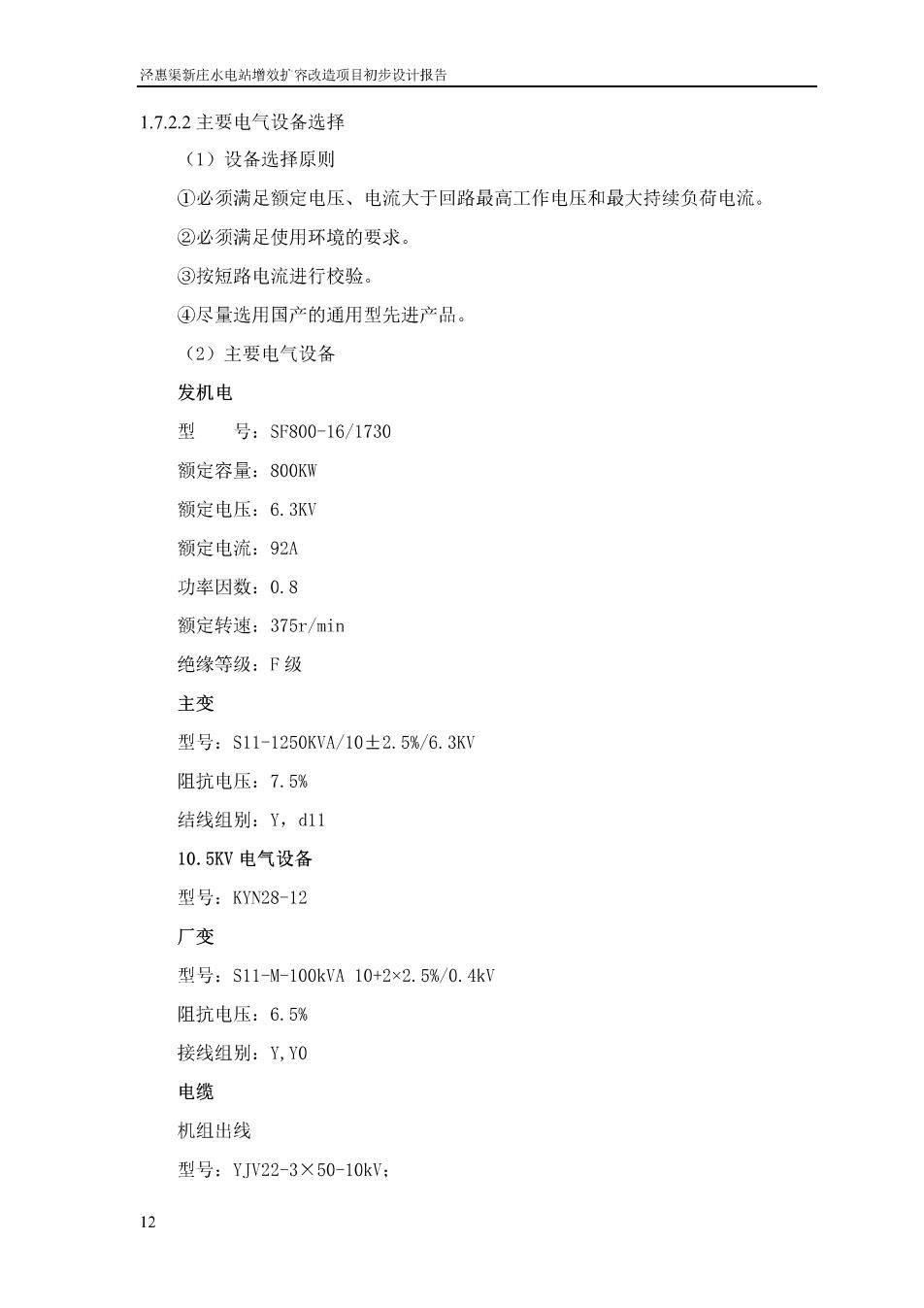

泾惠渠新庄水电站增效扩容改造项目初步设计报告 1.7.2.2主要电气设备选择 (1)设备选择原则 ①必须满足额定电压、电流大于回路最高工作电压和最大持续负荷电流。 ②必须满足使用环境的要求 ③按短路电流进行校验。 ④尽量选用国产的通用型先进产品 (2)主要电气设备 发机电 型号：$F800-16/1730 额定容量：800K 额定电压：6.3KW 额定电流：92A 功率因数：08 额定转速：375r/mi 绝缘等级：F级 主变 型号：S11-1250KVA/10±2.5%/6.3KW 阻抗电压：7.5% 结线组别：Y,d11 10.5KW电气设备 型号：KY28-12 厂变 型号：S11-M-100kVA10+2×2.5%/0.4kW 阻抗电压：6.5% 接线组别：Y,Y0 电缆 机组出线 型号：YJV22-3X50-10kW
还患渠新庄水电站增效扩容改造项目初步设计报告 线路出线 型号：YJV22-3×50-10kW: 1.7.3过电压保护及接地 电站选用1根24m钢独立避雷针，并在10KV母线上装设氧化锌避雷器进行防 护。利用自然接地体和接地网，组成全厂总接地网。 1.7.4自动控制 本电站拟采用计算机监控系统，实现电站的控制、测量、信号、信息管理等。 包括现地单元控制层和电站控制层，通过由光缆及网络收发器组成的以太网络数据 传输系统，构成电站计算机监控系统。 发电机采用可控硅励磁系统，励磁调节器选用双微机型调节器 1.7.5机电设备布置 主厂房内布置有2台立轴轴流定浆式水轮发电机组、调速器和机旁柜，靠厂房 大门处为检修安装间。 副厂房位于主厂房上游侧，地面与主厂房齐平，主要布设有中央控制室和高压 开关室。 本电站采用户外变电站形式。布置在主厂房右侧，地面高程为427.00m,变电 站内安装2台主变，容量1250KVA,主变压器场尺寸为长15m,宽5m。 1.8金属结构 电站金属结构由引水部分及厂区部分组成，根据现场踏勘，引水部分金属结 构现场共设置闸门两处，一处为干渠节制闸和进水闸：另一处为本站压力前池进 水闸及进水口拦污桥。各进水闸功能完好、运行正常，无安全隐患。 1.9消防设计 本电站建筑物、构筑物生产的火灾危险性类别和耐火等级划分如表1.91所示 13

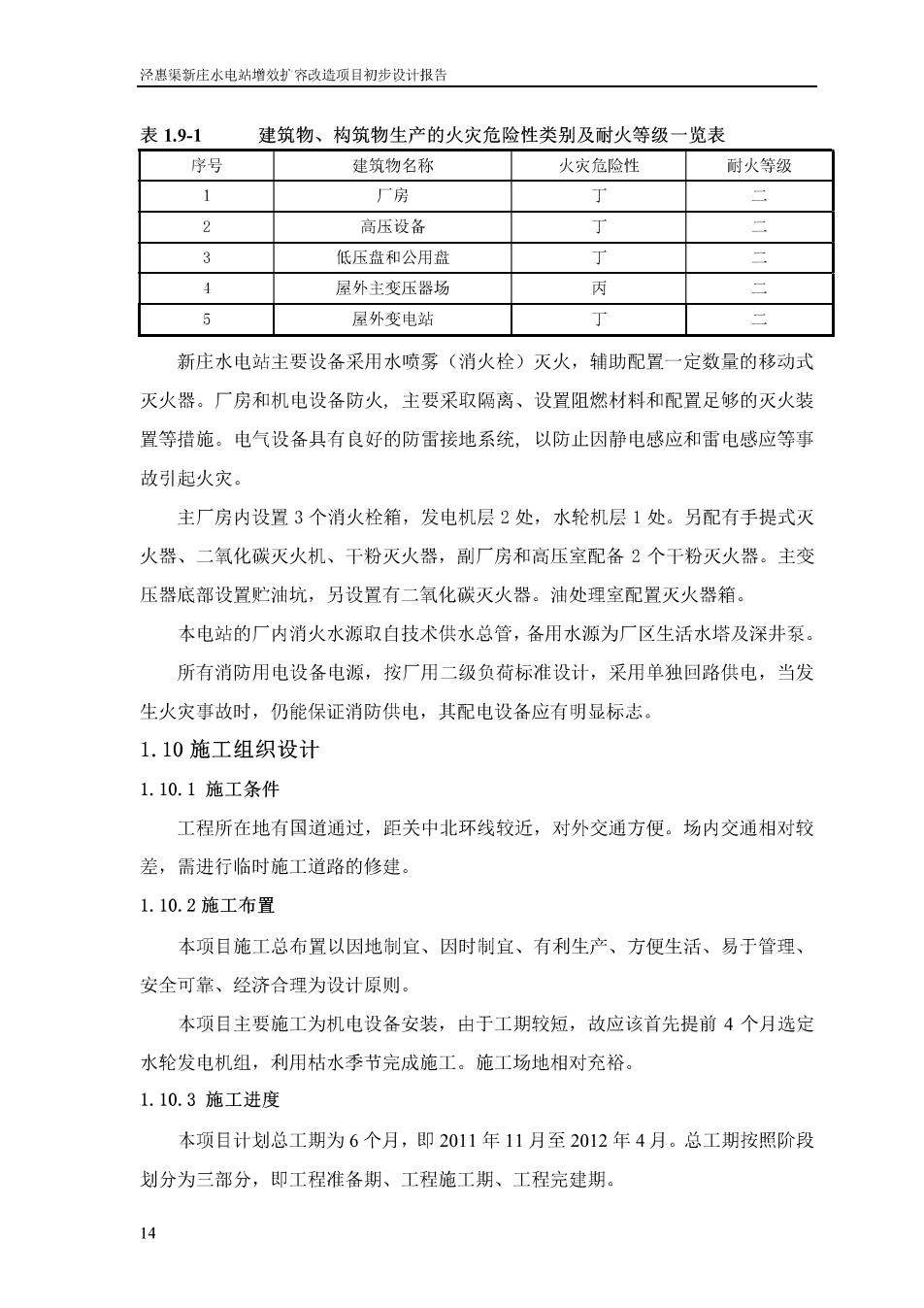

泾惠渠新庄水电站增效扩容改造项目初步设计报告 表1.9-1 建筑物、构筑物生产的火灾危险性类别及耐火等级一览表 序号 建筑物名称 火灾危险性 耐火等级 厂房 高压设备 3 低压盘和公用盘 1 屋外主变压器场 5 屋外变电站 丁 新庄水电站主要设备采用水喷雾（消火栓）灭火，辅助配置一定数量的移动式 灭火器。厂房和机电设备防火，主要采取隔离、设置阻燃材料和配置足够的灭火装 置等措施。电气设备具有良好的防雷接地系统，以防止因静电感应和雷电感应等事 故引起火灾。 主厂房内设置3个消火栓箱，发电机层2处，水轮机层1处。另配有手提式灭 火器、二氧化碳灭火机、干粉灭火器，副厂房和高压室配备2个干粉灭火器。主变 压器底部设置贮油坑，另设置有二氧化碳灭火器。油处理室配置灭火器箱。 本电站的厂内消火水源取自技术供水总管，备用水源为厂区生活水塔及深井泵。 所有消防用电设备电源，按厂用二级负荷标准设计，采用单独回路供电，当发 生火灾事故时，仍能保证消防供电，其配电设备应有明显标志。 1.10施工组织设计 1.10.1施工条件 工程所在地有国道通过，距关中北环线较近，对外交通方便。场内交通相对较 差，需进行临时施工道路的修建。 1.10.2施工布置 本项目施工总布置以因地制宜、因时制宜、有利生产、方便生活、易于管理、 安全可靠、经济合理为设计原则。 本项目主要施工为机电设备安装，由于工期较短，故应该首先提前4个月选定 水轮发电机组，利用枯水季节完成施工。施工场地相对充裕。 1.10.3施工进度 本项目计划总工期为6个月，即2011年11月至2012年4月。总工期按照阶段 划分为三部分，即工程准备期、工程施工期、工程完建期。 14
还患渠新庄水电站增效扩容改造项目初步设计报告 1.11库区淹没处理及工程永久占地 因新庄水电站水工建筑物保持不变，故本项目不产生新占地。 1.12环境保护设计 本项目远离居民区，不存在施工噪声对周围农村居民生活产生影响的问题。工 程对环境的影响主要表现在工程建设期的“三废”，会造成局部地区短时期内的环境 污染。但从整体分析，本项目施工过程中所产生不利影响大多可以通过一定的防治 和改善措施予以控制和减免，工程建设区内不涉及环境敏感区，从环境保护角度分 析亦不存在制约工程建设的因素：而工程的实施对自然环境、社会环境的有利影响 是明显和永久的。所以从环境角度分析该项目的建设是可行的： 1.13工程管理 本项目由电站管理机构代管，不新增管理人员。 工程管理范围包括工程区和生产、生活区（含生活基地）。 工程保护范围为工程管理范围边界线外延、距主要建筑物不少于200m,距一般 建筑物不少于50m。 1.14投资概算 工程概算总投资626.62万元，其中建筑工程费用0万元，机电设备安装工程费 用538.43万元，金属结构制作及设备安装工程费用0万元，临时工程费用5.81万 元，其它费用52.55万元，基本预备费29.84万元，水土保持费用14.06万元，环 境保护费用10万元 1.15经济评价 1.15.1财务评价 财务盈利指标，财务内部收益率为25%，财务净现值为1182万元。该项目融资 前税前财务内部收益率等于行业财务基准收益率10%，财务净现值大于零，该项目 财务评价可行。 1.15.2国民经济评价 本项目经济内部收益率EIRR=8.8%,经济净现值ENPV=106.73万元。由此表明， 项目的经济内部收益率大于规范规定的社会折现率8%，经济净现值ENPV大于零， 5

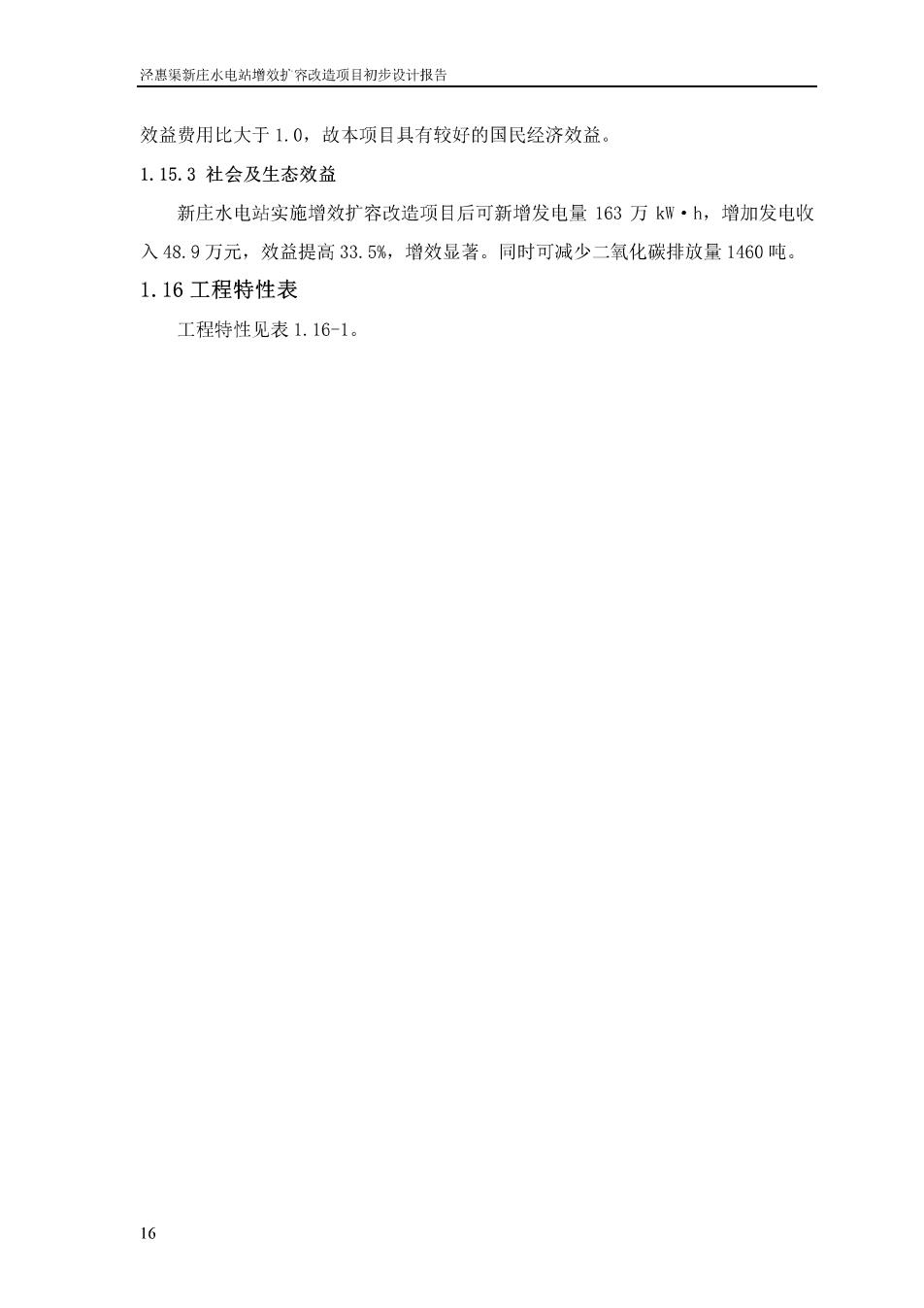

泾惠渠新庄水电站增效扩容改造项目初步设计报告 效益费用比大于1.0，故本项目具有较好的国民经济效益。 1.15.3社会及生态效益 新庄水电站实施增效扩容改造项目后可新增发电量163万kW·h,增加发电收 入48.9万元，效益提高33.5%，增效显著。同时可减少二氧化碳排放量1460吨。 1.16工程特性表 工程特性见表1.16-1
