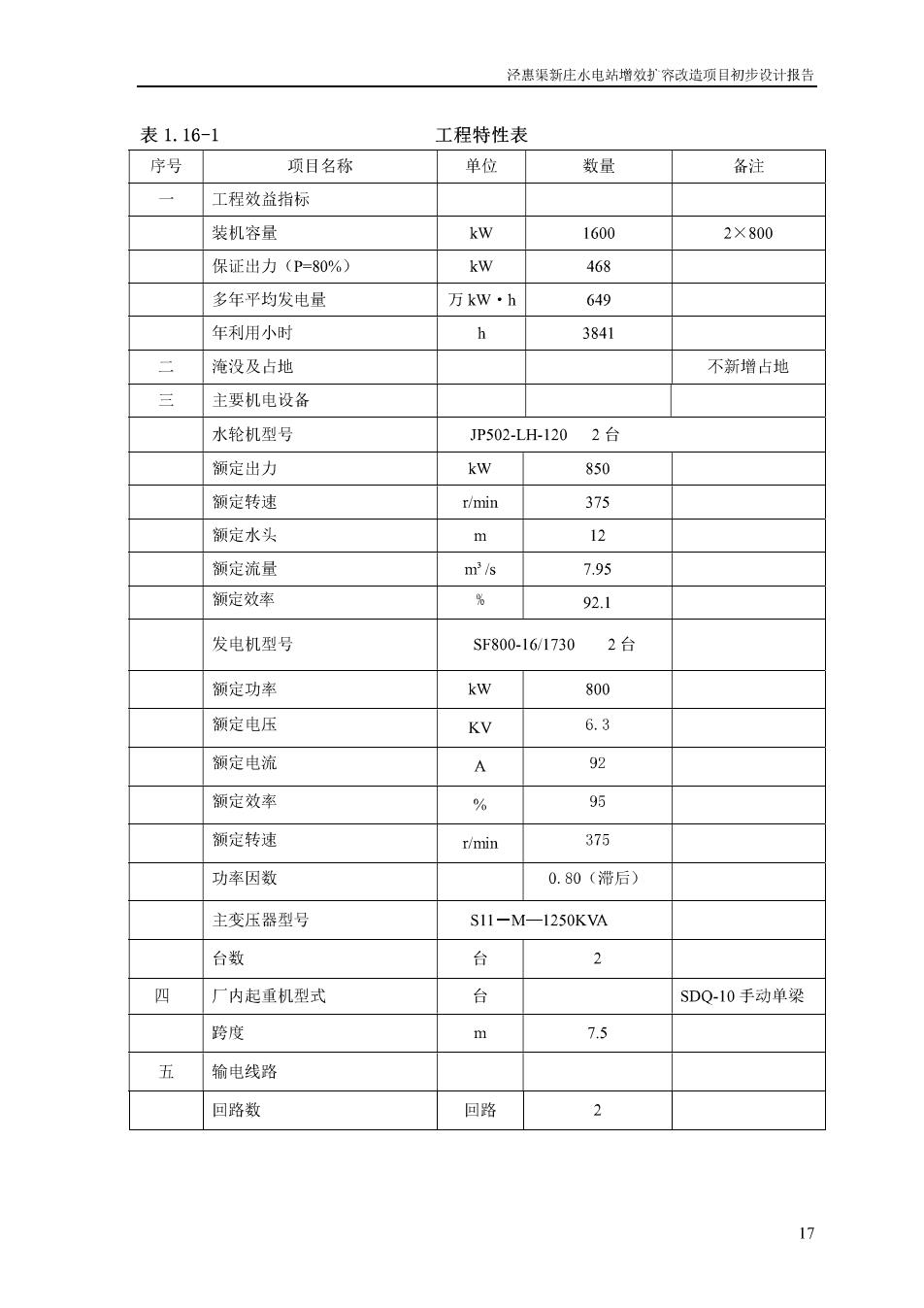

还患渠新庄水电站增效封扩容改造项目初步设计报告 表1.16-1 工程特性表 序号 项目名称 单位 数量 备注 工程效益指标 装机容量 kw 1600 2X800 保证出力(P=80%) kw 468 多年平均发电量 万kW·h 649 年利用小时 h 3841 二 淹没及占地 不新增占地 三 主要机电设备 水轮机型号 JP502-LH-1202台 额定出力 kw 850 额定转速 r/min 375 额定水头 m 2 额定流量 m/s 7.95 额定效率 92.1 发电机型号 SF800-16/17302台 额定功率 kw 800 额定电压 KV 6.3 额定电流 A 92 额定效率 % 95 额定转速 r/min 375 功率因数 0.80(滞后) 主变压器型号 S11-M-1250KVA 台数 台 2 四 厂内起重机型式 台 SDQ-10手动单梁 跨度 m 7.5 五 输电线路 回路数 回路 2 17

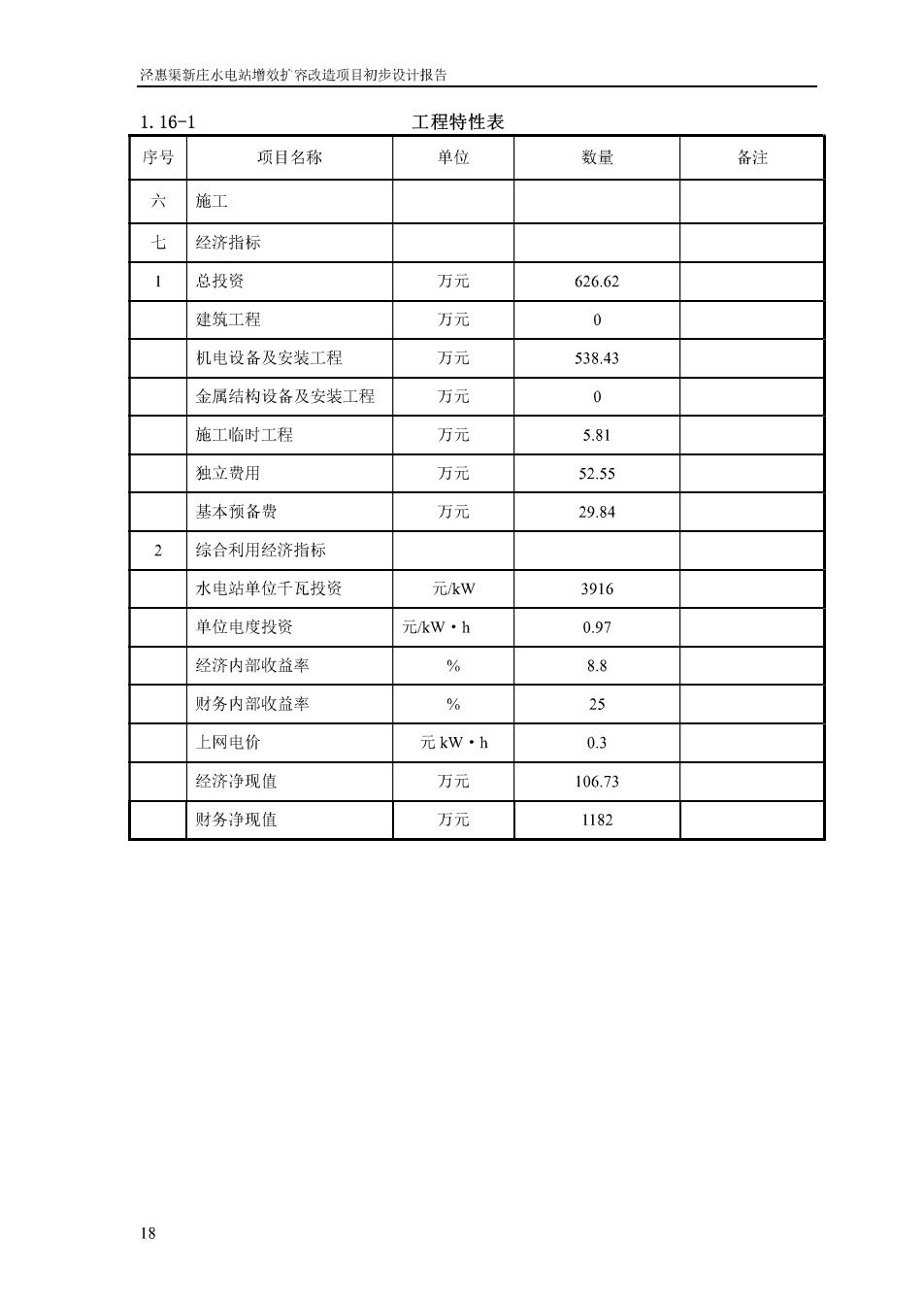

泾惠第新庄水电站增效扩容改造项目初步设计报告 1.16-1 工程特性表 序号 项目名称 单位 数层 备注 六施工 七经济指标 1总投资 万元 626.62 建筑工程 万元 0 机电设备及安装工程 万元 538.43 金属结构设备及安装工程 万元 0 施工临时工程 万元 5.81 独立费用 万元 52.55 基本预备费 万元 29.84 2 综合利用经济指标 水电站单位千瓦投资 元kW 3916 单位电度投资 元kw·h 0.97 经济内部收益率 % 8.8 财务内部收益率 25 上网电价 元kw·h 0.3 经济净现值 万元 106.73 财务净现值 万元 182
还患渠新庄水电站增效扩容改造项目初步设计报告 2水文 2.1流域概况 泾河发源于宁夏六盘山东麓。有两个源头，南源出于泾源县老龙潭，北源出于周 原县大弯镇。两河在甘肃平凉八里桥附近汇合后折向东南，流经泾川，于杨家坪进 入陕西长武县，于长武县亭口附近先后纳马莲河、蒲河、黑河等支流，形成辐射状 水系后，再流经彬县、永寿、淳化，在泾阳具张家山界入关中平原，在陕西高陵县陈 家滩附近注入渭河。泾河流域属土石山区，山坡较陡，沟溪密布，汇流条件较好， 流域内植被覆盖良好，除耕地外，大部分为树木及草皮覆盖。 泾河全流域面积4.54万km,主河道全长455.1km,河道平均比降为2.47%。 泾河多年平均径流量为21.4亿m,多年平均流量67.85m/s。 泾惠渠为一条以灌溉为主的渠道，该灌区有着悠久的历史，是我国著名的三大 老灌溉工程之一。 2.2气候特征 泾河流域属暖温带大陆性季风气候，气候温和，四季分明。夏季炎热，冬季干 旱少雨。据泾阳县气象站多年观测资料统计，本区多年平均气温13℃，极端最高 气温41.4℃(1959年7月13日)，极端最低气温-20.8℃(1975年12月15日)， 年日照小时数2195.2h。初霜始于11月初，终霜止于4月末，全年无霜期213天 左右。 新庄水电站年平均降水量为548.7mm,年最大降水量为829.7mm,年最小降水 量为349.2m,两者比值为2.38，说明流域内降水量年际变化较大。降水量的 70.7%左右集中在六至八月，九、十月多连阴雨，其次降水量相对较多的四、五 月份占总量的28.1%，而11月至次年3月共计5个月的降水量仅占全年的15.1%， 说明本流域年内降水分配不均匀。 2.3水文基本数据 2.3.1水文站的选择 (1)水文参证站 新庄水电站为渠道引水式水电站，位于泾惠渠中部约1.8km处的南干渠上，该渠 19
泾惠渠新庄水电站增效扩容改造项目初步设计报告 道主要是以灌溉为主，受渠道使用功能限制，水文资料的统计、计算、论证不如用新 庄水电站多年发电量反推水文资料可靠。故选择新庄水电站为水文参考点。 (3)气象代表站 泾阳县气象站距工程区相对较近，其实测气象数据可近似反映工程区的气象情况， 因此将泾阳县气象站作为工程区气象代表站。 2.3.2基本资料的收集及合理性分析 本次收集到新庄水电站1991~2010年共计20年的发电量作为水文计算、论证 资料。本次资料全部出自电站运行记录资料，既切合渠道引水式水电站水文论证， 又能反映该站的实际状况。 本次水文计算主要应用的规范有《小型水力发电站水文计算规范》(SL77-94) 以及《水利水电工程设计洪水计算规范》(SL44-2006)。 2.4径流 2.4.1参证站径流系列代表性分析 本次收集到新庄水电站1991~2010共计20年实测发电数据系列，需要换算实际 引用流量水文数据，换算的方法如下： ()由各年流量、出力调查资料计算逐年电站综合效率 -0xH×1o% 式中：1一电站综合效率 N一机组出力 Q一发电引用流早 H一运行水头 g一重力加速度 (2)由统计年发电量计算机组运行小时 (3)计算年径流量：由计算的逐年电站综合效率反还年径流量 绘制新庄水电站年径流量与历时关系图，见图2.4-1

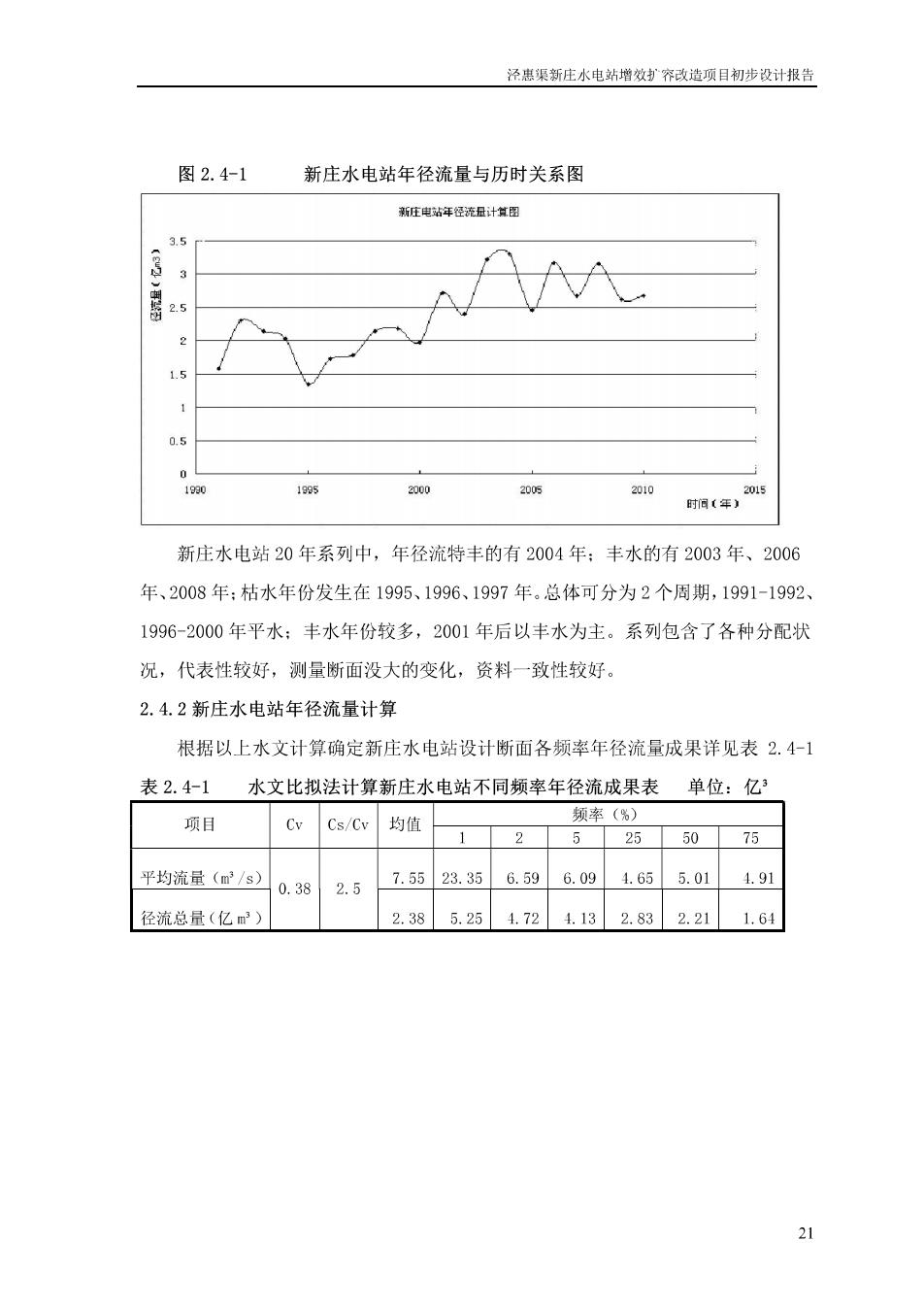

泾患渠新庄水电站增效扩容改造项目初步设计报告 图2.4-1 新庄水电站年径流量与历时关系图 新旺电站年经流日计城图 35 as 2000 20s 2010 时酒（年，0 新庄水电站20年系列中，年径流特丰的有2004年；丰水的有2003年、2006 年、2008年：枯水年份发生在1995、1996、1997年。总体可分为2个周期，1991-1992 1996-2000年平水：丰水年份较多，2001年后以丰水为主。系列包含了各种分配状 况，代表性较好，测量断面没大的变化，资料一致性较好 2.4.2新庄水电站年径流量计算 根据以上水文计算确定新庄水电站设计断面各频率年径流量成果详见表2.4-1 表2.41水文比拟法计算新庄水电站不同频率年径流成果表单位：亿 项目 CvCs/Cv均值 名(%) 125255075 平均流量(/s) 0.382.5 7.5523.356.596.091.655.011.91 径流总量（亿m) 2.385.254.724.132.832.211.64 21
