泽惠渠新庄水电站增效改造项目初步设计报告 电站具体位置见地理位置图1.1-1。 ()渠首水电站位于泾河下游峡谷河段出口张家山，为坝后式水电站，装机容 量3×3200kW,引水流量50m/s。 (2)新庄水电站位于泾阳县燕王乡山西庄村，设计水头11.4m,设计流量 17m/s,装机容量800+630kW,多年平均发电量670万kh,多年平均年利用 数4180小时。 1.4.2新庄水电站运行现状评价 新庄水电站20年年发电量运行图。（图1.4-1） 图1.4-1 新庄水电站多年发电量 A : 根据新庄水电站多年(20年)发电量资料计算，新庄水电站实际多年平均 发电量为486万kWh,多年平均年利用小时数3893小时，远远没有达到设计年 发电量的要求，与机组效率过低有直接的关系。 1.4.3增效扩容改造后新庄水电站工程任务和规模 新庄水电站没有调节能力，属于径流式电站。经过水能分析计算，本次改造 装机容量为2×800W,多年平均发电量649万kWh,年利用小时数为3841h。 总投资626.62万元。 1.4.4增效扩容改造电站水头确定 压力前池水位434.62m,设计尾水位422.30m,考虑电站压力管道水头损失
泾惠第新庄水电站增效扩容改造项目初步设计报告 电站额定水头确定为12m。 1.4.5增效扩容改造项目装机容量 新庄水电站根据地形水头扣除水头损失净水头为12m,发电引水流量依据丰、 平、枯三个代表年日均流量系列扣除生态流量后的发电流量15.9m/s,在受引水 及退水水工建筑物的制约，尤其是转轮直径要维持不变，只能装两台机组，其装 机容量为2×800kW,相应的年平均发电量为649万kh,年利用小时数3841h, 保证率为80%，保证出力468kW。本次设计不进行装机方案拟定与比选。 1.5工程布置及建筑物 1.5.1工程等别和标准 根据《水利水电枢纽工程等级划分和洪水标准》(SL252-2000)、《防洪标准》 (GB50201-94)的规定，并结合可研审查意见，本项目等别为V等，工程规模为 小(2)型。主要建筑物为5级，次要及临时建筑物均为5级 1.5.2工程布置及主要建筑物型式 增效扩容改造前和改造后新庄水电站工程布置和主要建筑物不变 1.6水力机械 1.6.1原水力机械现状 ①水轮机 型号：ZD661-LH-120 生产厂家：南平电机厂 额定功率：850k 水头：11.4m 流量：7.5㎡s 转速：428.5r/minm 出厂日期：1975.12 ②发电机 型号为：TSL215/21-14 生产厂家：南平电机厂 额定功率：800k

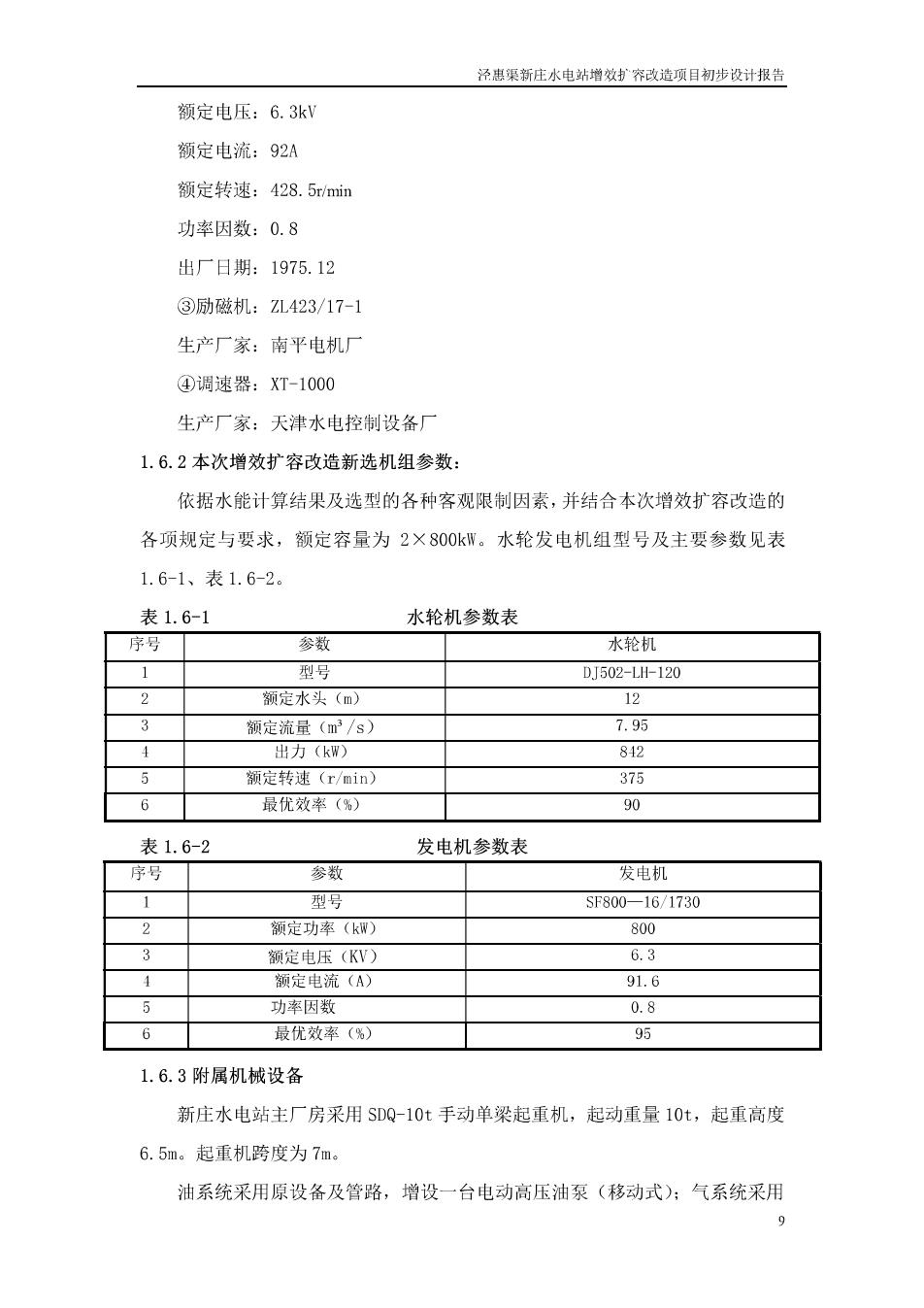

还惠溪新庄水电站增效封扩容改造项目初步设计报告 额定电压：6.3kW 额定电流：92A 额定转速：428.5r/min 功率因数：0.8 出厂日期：1975.12 ③励磁机：ZL423/17-1】 生产厂家：南平电机厂 ④调速器：XT-1000 生产厂家：天津水电控制设备厂 1.6.2本次增效扩容改造新选机组参数： 依据水能计算结果及选型的各种客观限制因素，并结合本次增效扩容改造的 各项规定与要求，额定容量为2×800kW。水轮发电机组型号及主要参数见表 1.6-1、表1.6-2。 表1.6-1 水轮机参数表 序号 参数 水轮机 1 DJ502-1H-120 额定水头() 12 额定流量(m2/s) 7.95 出力(k) 842 5 额定转速(r/min) 375 最优效率() 90 表1.6-2 发电机参数表 序号 参数 发电机 型号 SF800-16/1730 额定功率(kW 800 额定电压(KV) 6.3 额定电流(A) 91.6 功率因致 0.8 6 最优效率(%) 95 1.6.3附属机械设备 新庄水电站主厂房采用SDQ-10t手动单梁起重机，起动重量10t,起重高度 6.5m。起重机跨度为7m。 油系统采用原设备及管路，增设一台电动高压油泵（移动式）：气系统采用 9
泾惠第新庄水电站增效扩容改造项目初步设计报告 原设备管道及路线，供、排水系统部分设备改造更换 1.6.4采暖通风 在原通风部位更换新型通风设备，中控室的采暖使用空调。 1.7电气工程 1.7.1接入系统方式和电气主接线 新庄水电站接入系统方式为两回出线，一回以10KV电压等级接入泾阳变， 一回以10kW接入新川线农网。变电站设置2台1250KVA主变，采用发电机-变压 器组接线方式。厂用变接自10KW母线与10kW泾阳变回路，设厂用变压器2台 容量均为100KVA。 1.7.2短路电流计算及主要电气设备选短路 1.7.2.1短路电流计算 短路电流计算表见表1.7-】
