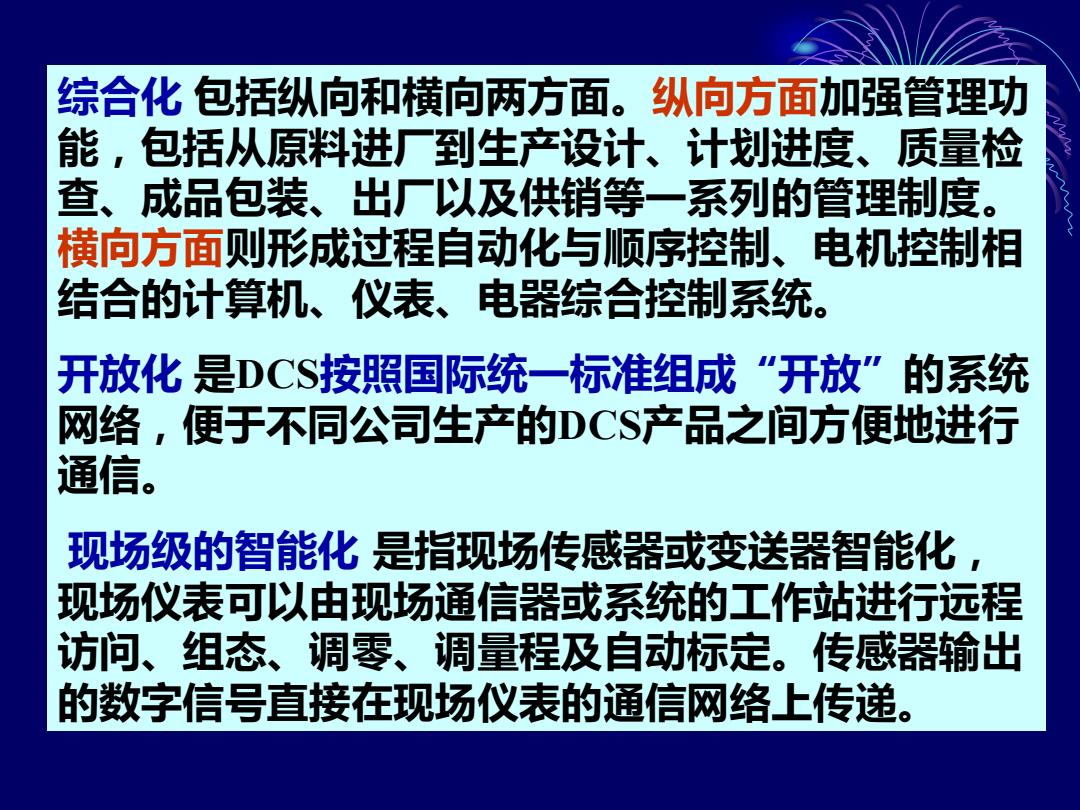

综合化包括纵向和横向两方面。 纵向方面加强管理功 能，包括从原料进厂到生产设计、 计划进度、质量检 查、成品包装、出厂以及供销等一系列的管理制度 横向方面则形成过程自动化与顺序控制、电机控制相 结合的计算机、仪表、电器综合控制系统。 开放化是DCS按照国际统一标准组成“开放”的系统 网络，便于不同公司生产的DCS产品之间方便地进行 通信 现场级的智能化是指现场传感器或变送器智能化 现场仪表可以由现场通信器或系统的工作站进行远程 访问、组态、调零、调量程及自动标定。传感器输出 的数字信号直接在现场仪表的通信网络上传递
综合化 包括纵向和横向两方面。纵向方面加强管理功 能，包括从原料进厂到生产设计、计划进度、质量检 查、成品包装、出厂以及供销等一系列的管理制度。 横向方面则形成过程自动化与顺序控制、电机控制相 结合的计算机、仪表、电器综合控制系统。 开放化 是DCS按照国际统一标准组成“开放”的系统 网络，便于不同公司生产的DCS产品之间方便地进行 通信。 现场级的智能化 是指现场传感器或变送器智能化， 现场仪表可以由现场通信器或系统的工作站进行远程 访问、组态、调零、调量程及自动标定。传感器输出 的数字信号直接在现场仪表的通信网络上传递

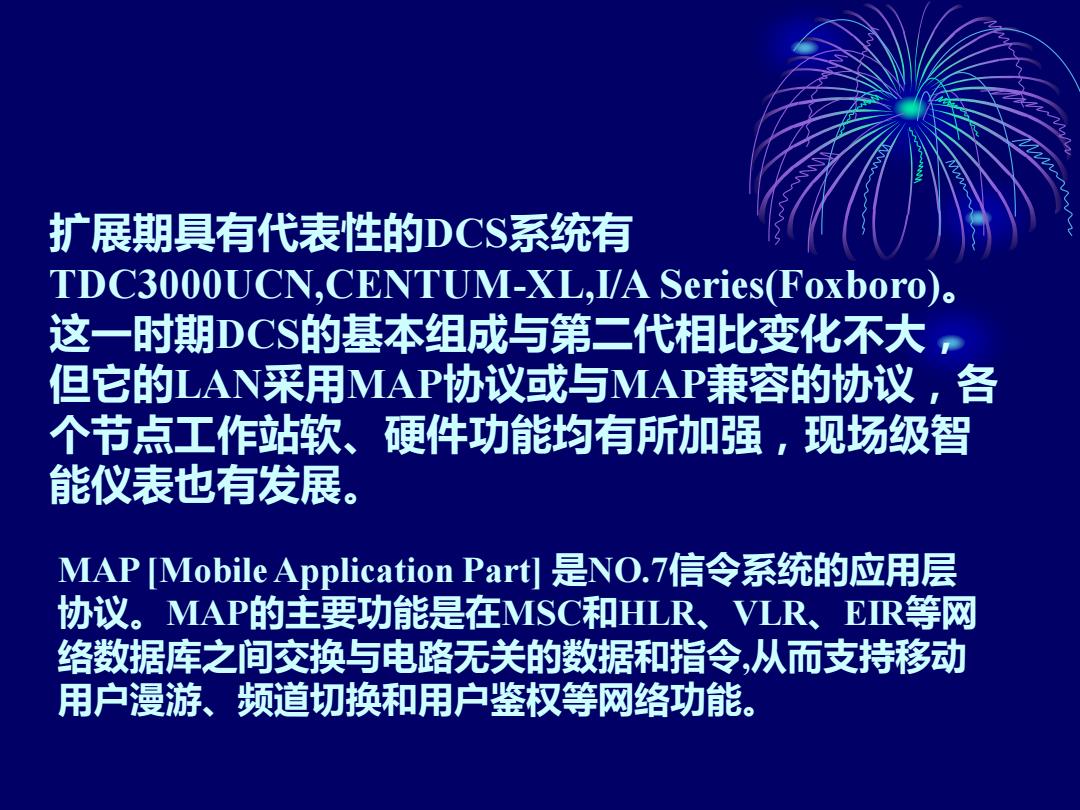

扩展期具有代表性的DCS系统有 TDC3000UCN,CENTUM-XL,I/A Series(Foxboro). 这一时期DCS的基本组成与第二代相比变化不大 但它的LAN采用MAP协议或与MAP兼容的协议，各 个节点工作站软、硬件功能均有所加强，现场级智 能仪表也有发展。 MAP[Mobile Application Part是NO.7信令系统的应用层 协议。MAP的主要功能是在MSC和HLR、VLR、ER等网 络数据库之间交换与电路无关的数据和指令，从而支持移动 用户漫游、频道切换和用户鉴权等网络功能
扩展期具有代表性的DCS系统有 TDC3000UCN,CENTUM-XL,I/A Series(Foxboro)。 这一时期DCS的基本组成与第二代相比变化不大， 但它的LAN采用MAP协议或与MAP兼容的协议，各 个节点工作站软、硬件功能均有所加强，现场级智 能仪表也有发展。 MAP [Mobile Application Part] 是NO.7信令系统的应用层 协议。MAP的主要功能是在MSC和HLR、VLR、EIR等网 络数据库之间交换与电路无关的数据和指令,从而支持移动 用户漫游、频道切换和用户鉴权等网络功能

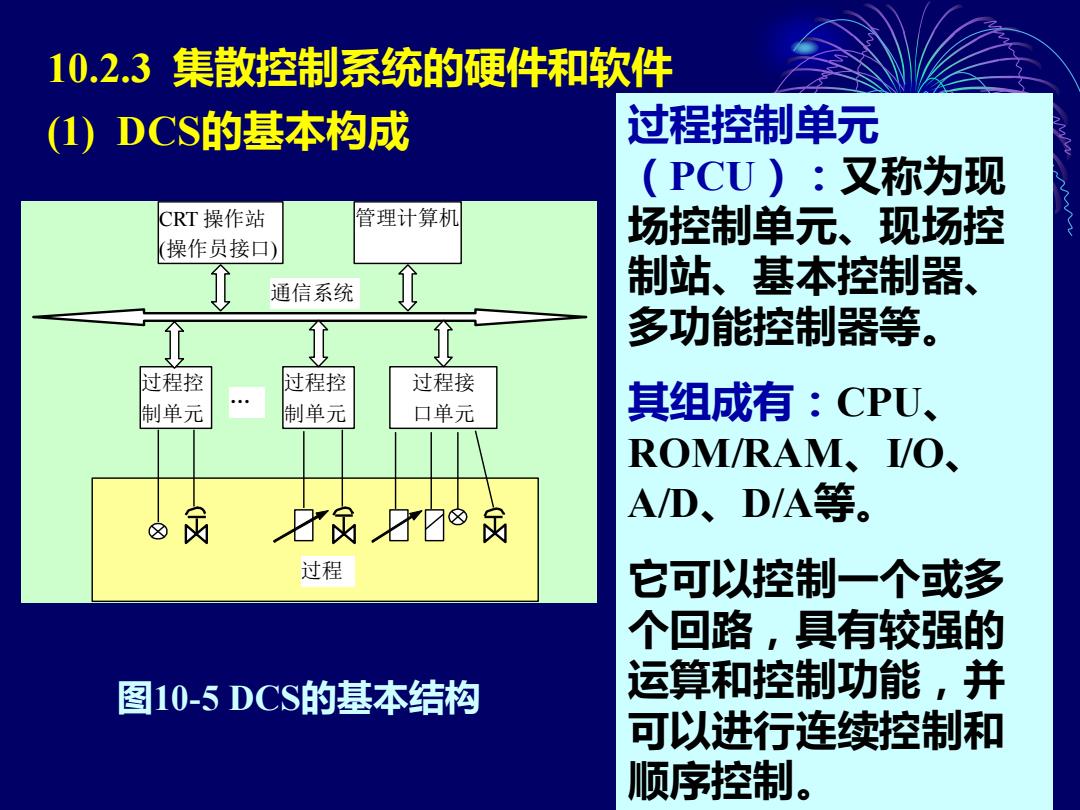

10.2.31 集散控制系统的硬件和软件 (1)DCS的基本构成 过程控制单元 （PCU):又称为现 CRT操作站 管理计算机 场控制单元、现场控 (操作员接口) 0 通信系统 制站、基本控制器、 多功能控制器等。 过程控 过程控 过程接 制单元 制单元 口单元 其组成有：CPU、 ROMRAM、/O 安☑8房 AD、D/A等。 过程 它可以控制一个或多 个回路，具有较强的 图10-5DCS的基本结构 运算和控制功能，并 可以进行连续控制和 顺序控制
10.2.3 集散控制系统的硬件和软件 (1) DCS的基本构成 CRT 操作站 (操作员接口) 管理计算机 过程控 制单元 过程控 制单元 过程接 口单元 过程 … 通信系统 过程控制单元 （PCU）：又称为现 场控制单元、现场控 制站、基本控制器、 多功能控制器等。 其组成有：CPU、 ROM/RAM、I/O、 A/D、D/A等。 它可以控制一个或多 个回路，具有较强的 运算和控制功能，并 可以进行连续控制和 顺序控制。 图10-5 DCS的基本结构

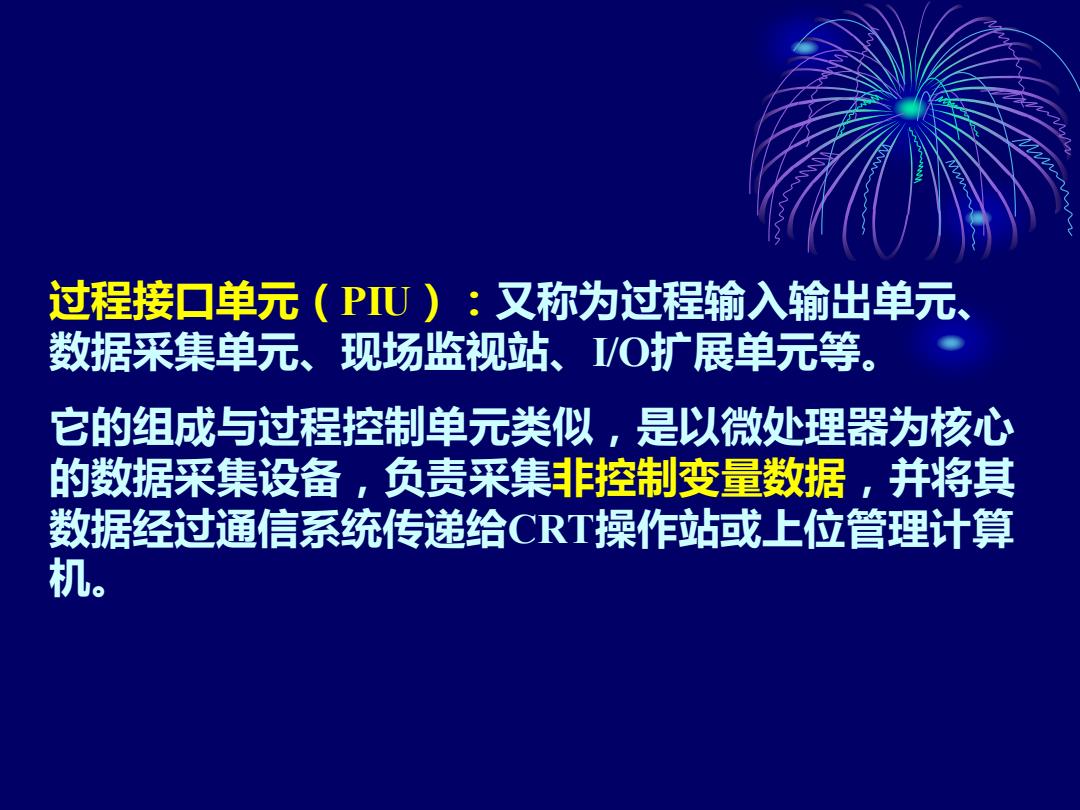

过程接口单元(PU):又称为过程输入输出单元、 数据采集单元、现场监视站、/O扩展单元等。 它的组成与过程控制单元类似，是以微处理器为核心 的数据采集设备，负责采集非控制变量数据，并将其 数据经过通信系统传递给CRT操作站或上位管理计算 机
过程接口单元（PIU）：又称为过程输入输出单元、 数据采集单元、现场监视站、I/O扩展单元等。 它的组成与过程控制单元类似，是以微处理器为核心 的数据采集设备，负责采集非控制变量数据，并将其 数据经过通信系统传递给CRT操作站或上位管理计算 机
CRT操作站：是DCS的人-机接口，由CRT、 微机、键 盘、打印机、存储器、通信控制器等组成。 可以显示： 生产总貌和系统主要参数、每个回路的详细控制情况、 当前的和历史的数据、曲线等 在操作站上可以通过键盘发出操作指令，进行回 路组态、调整参数、控制外设。CRT操作站还有自诊 断、报警功能
CRT操作站：是DCS的人-机接口，由CRT、微机、键 盘、打印机、存储器、通信控制器等组成。可以显示： 生产总貌和系统主要参数、每个回路的详细控制情况、 当前的和历史的数据、曲线等。 在操作站上可以通过键盘发出操作指令，进行回 路组态、调整参数、控制外设。CRT操作站还有自诊 断、报警功能
