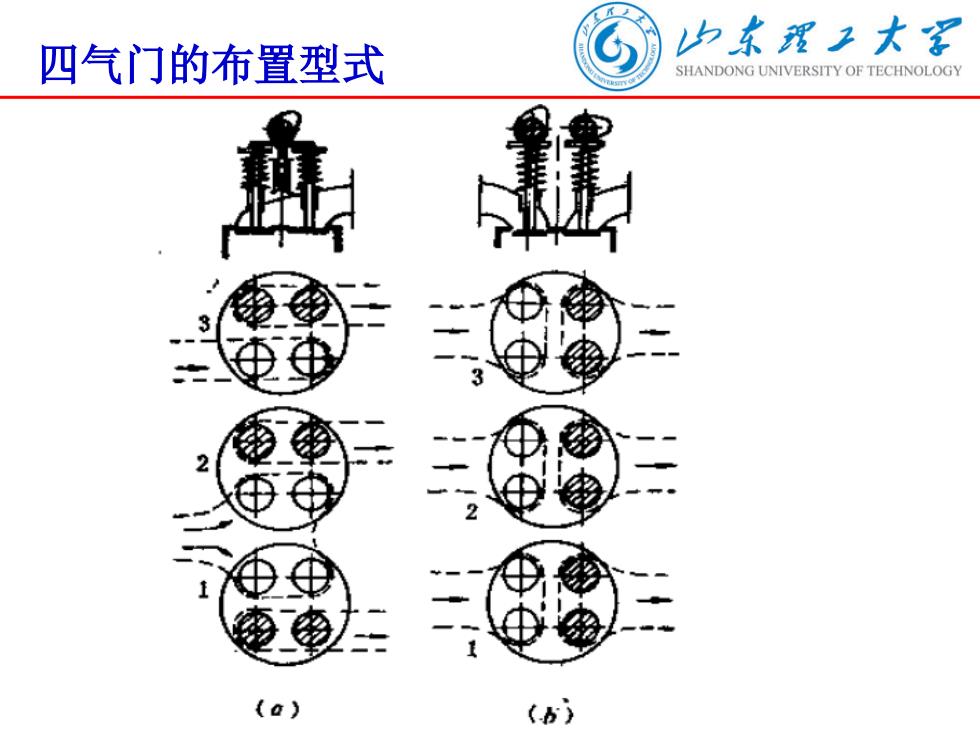

归东理工大军 四气门的布置型式 SHANDONG UNIVERSITY OF TECHNOLOGY 《a) (b)
四气门的布置型式

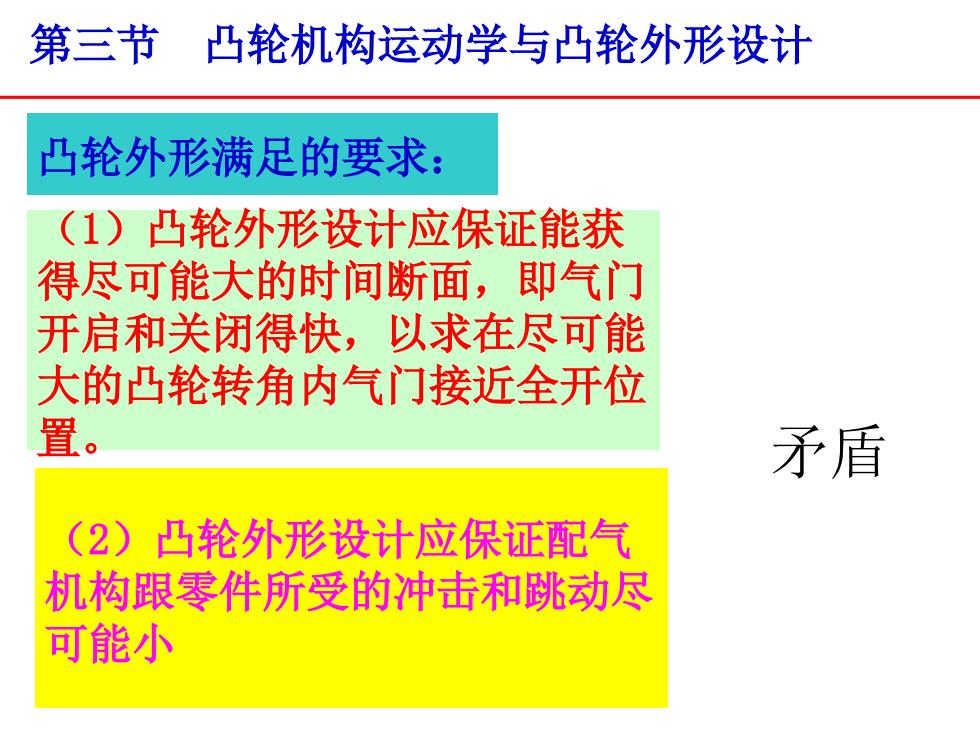

第三节b 凸轮机构运动学与凸轮外形设计 凸轮外形满足的要求： (1)凸轮外形设计应保证能获 得尽可能大的时间断面，即气门 开启和关闭得快，以求在尽可能 大的凸轮转角内气门接近全开位 置。 矛盾 (2)凸轮外形设计应保证配气 机构跟零件所受的冲击和跳动尽 可能小
第三节 凸轮机构运动学与凸轮外形设计 凸轮外形满足的要求： （1）凸轮外形设计应保证能获 得尽可能大的时间断面，即气门 开启和关闭得快，以求在尽可能 大的凸轮转角内气门接近全开位 置。 （2）凸轮外形设计应保证配气 机构跟零件所受的冲击和跳动尽 可能小 矛盾

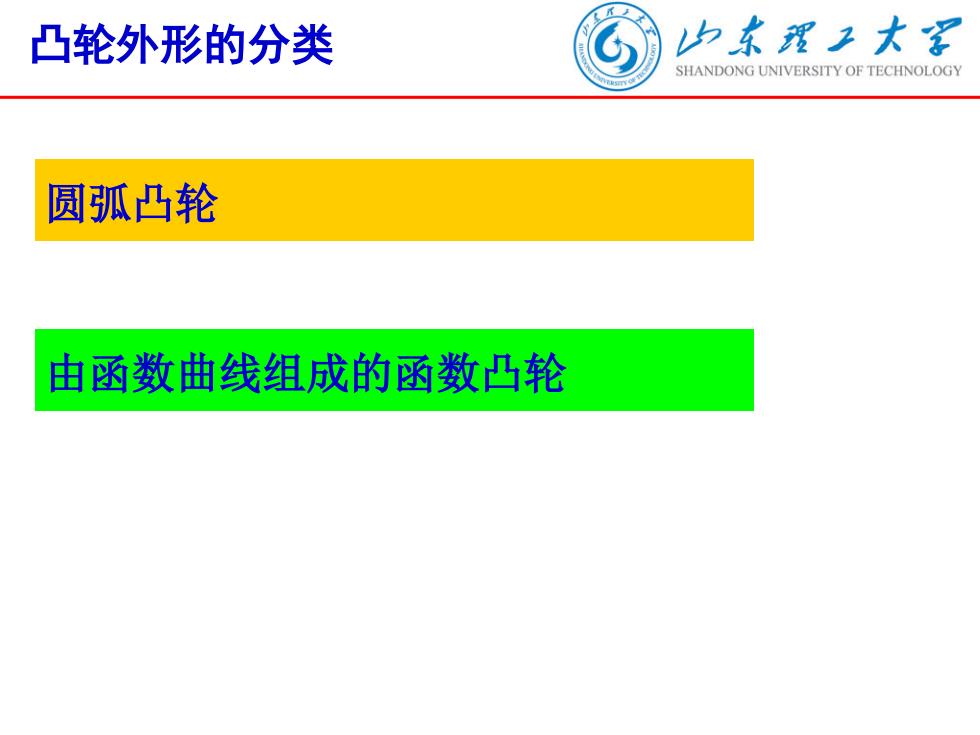

凸轮外形的分类 为东强工大军 SHANDONG UNIVERSITY OF TECHNOLOGY 圆弧凸轮 由函数曲线组成的函数凸轮
凸轮外形的分类 圆弧凸轮 由函数曲线组成的函数凸轮

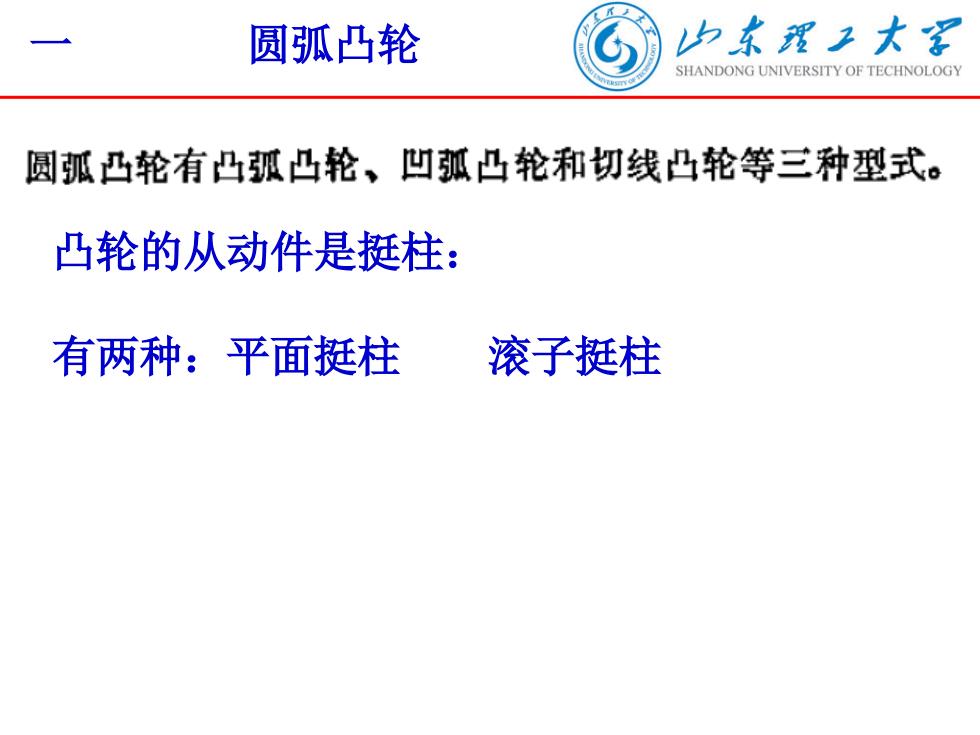

圆弧凸轮 力东理王大军 SHANDONG UNIVERSITY OF TECHNOLOGY 圆弧凸轮有凸孤凸轮、凹弧凸轮和切线凸轮等三种型式。 凸轮的从动件是挺柱： 有两种：平面挺柱 滚子挺柱
一 圆弧凸轮 凸轮的从动件是挺柱： 有两种：平面挺柱 滚子挺柱

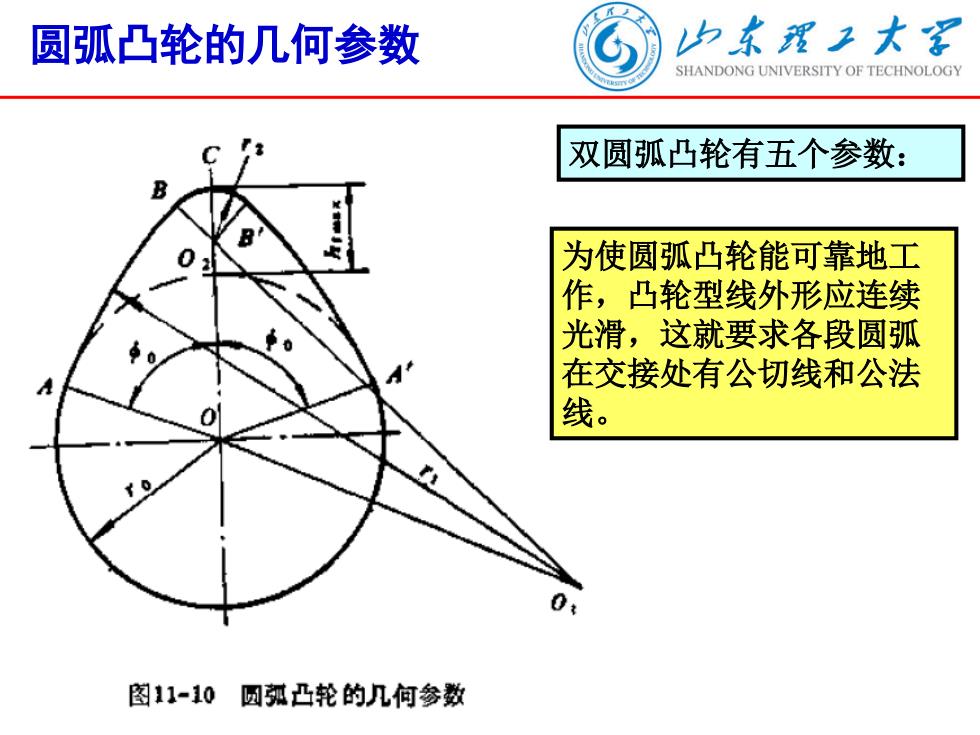

圆弧凸轮的几何参数 为东强工大军 SHANDONG UNIVERSITY OF TECHNOLOGY 双圆弧凸轮有五个参数： B 为使圆弧凸轮能可靠地工 作，凸轮型线外形应连续 光滑，这就要求各段圆弧 A 在交接处有公切线和公法 线。 0 图11-10圆弧凸轮的几何参数
圆弧凸轮的几何参数 双圆弧凸轮有五个参数： 为使圆弧凸轮能可靠地工 作，凸轮型线外形应连续 光滑，这就要求各段圆弧 在交接处有公切线和公法 线
